Honda Pilot I (2003-2008) – schematy bezpieczników i przekaźników
Rocznik 2003-2008
Zaktualizowano 25.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Pilot I z lat: 2003, 2004, 2005, 2006, 2007, 2008, 2009.
Honda Pilot I, znany również jako Honda MR-V na niektórych rynkach, był dużym SUV-em produkowanym w latach 2002-2008. Był to pierwszy model Hondy w segmencie SUVów, który zdobył popularność zarówno wśród rodzin, jak i osób aktywnych poszukujących przestronnego i wszechstronnego samochodu.
Honda Pilot I oferował przestronne wnętrze z trzema rzędami siedzeń, mogące pomieścić do ośmiu osób. Był to jeden z niewielu SUV-ów w tym czasie, który oferował tak dużą pojemność i komfortową przestrzeń dla pasażerów. Tylny rząd siedzeń można było składać, co umożliwiało zwiększenie przestrzeni bagażowej.
Pod względem stylistycznym, Honda Pilot I charakteryzował się masywnym wyglądem, wyraźnymi liniami i charakterystyczną sylwetką SUV-a. Wysoki prześwit, duże koła i solidne proporcje nadawały mu pewną i imponującą prezencję na drodze.
Honda Pilot I był dostępny z silnikiem benzynowym o pojemności 3,5 litra i mocy około 240 KM, który zapewniał wystarczającą dynamikę do komfortowej jazdy zarówno po mieście, jak i poza nim. Napęd przenoszony był na przednie koła lub na wszystkie cztery koła za pośrednictwem systemu 4WD, który zapewniał dobrą trakcję w trudniejszych warunkach terenowych.
Wnętrze samochodu było ergonomicznie zaprojektowane i oferowało wiele udogodnień, takich jak klimatyzacja, system audio, elektryczne sterowanie szyb, centralny zamek i wiele innych. Pilot I był również wyposażony w różne systemy bezpieczeństwa, takie jak ABS, ESP i poduszki powietrzne, co zapewniało wysoki poziom ochrony dla pasażerów.
Honda Pilot I zdobył pozytywne opinie za swoją niezawodność, solidną konstrukcję i dobrą jakość wykonania. Był również doceniany za swoje właściwości terenowe i zdolność do holowania, co czyniło go atrakcyjnym wyborem dla osób prowadzących aktywny styl życia.
Wraz z debiutem pierwszej generacji, Honda Pilot zapoczątkował swoją serię modeli, które od tego czasu zdobyły dużą popularność na rynku SUV-ów.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

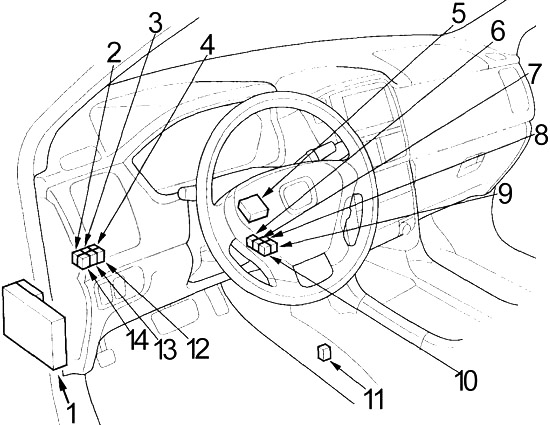

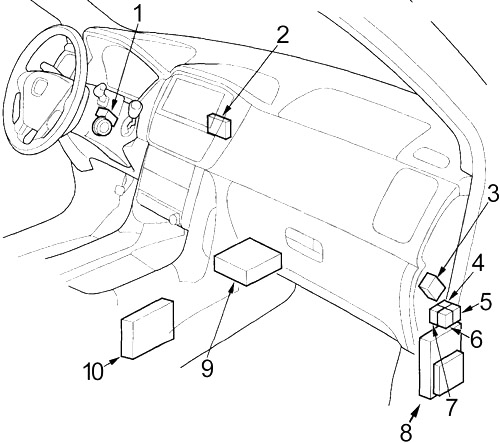

Przedział pasażerski
- Skrzynka bezpieczników 1
- Przekaźnik gniazda zasilania tylnych akcesoriów
- Przekaźnik oświetlenia wewnętrznego
- 2003-2005: Przekaźnik przednich świateł przeciwmgielnych
2006-2008: Przekaźnik odcinania świateł mijania - Jednostka sterująca światłami do jazdy dziennej
- 2006-2008: Przekaźnik silnika spryskiwacza przedniej szyby
- Przekaźnik blokady zmiany biegów
- Przekaźnik stykowy P
- Przekaźnik główny PGM-FI №1
- Przekaźnik główny PGM-FI nr 2 (pompa paliwa)
- Przekaźnik silnika dmuchawy tylnej
- 2003-2005: Przekaźnik ściemniacza
2006-2008: Przekaźnik świateł do jazdy dziennej - Przekaźnik światła tylnego
- 4WD: Przekaźnik systemu zarządzania zmiennym momentem obrotowym 4WD (VTM-4)
2WD (2006-2008): Przekaźnik sterujący mocowania silnika
- Jednostka sterująca immobilizera-odbiornik
- 2WD (2006-2008): Aktywna jednostka kontroli hałasu
- Odbiornik bezkluczykowy
- Przekaźnik czujnika stosunku powietrza do paliwa (A/F)
- Przekaźnik zapłonu
- Przekaźnik modułu sterującego siłownika przepustnicy
- 2006-2008: Przekaźnik silnika tylnej spryskiwacza
- Skrzynka bezpieczników 2
- Jednostka dodatkowego systemu przytrzymującego (SRS)
- 2WD (2006-2008): Jednostka sterująca mocowania silnika

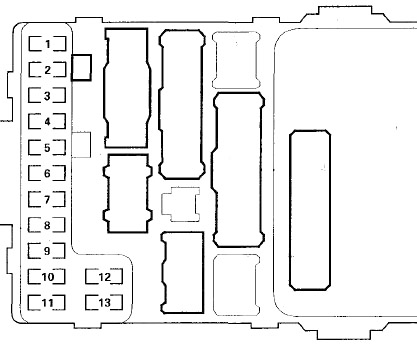

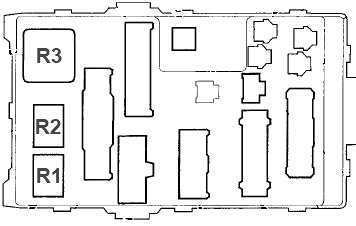

Skrzynka bezpieczników w przedziale pasażerskim 1

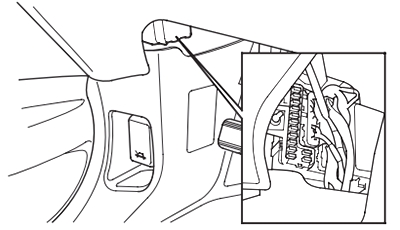

Znajduje się pod deską rozdzielczą po stronie kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Jednostka sterująca immobilizera-odbiornik, moduł sterujący układu napędowego (PCM), przekaźnik główny PGM-FI nr 2 (pompa paliwa), jednostka dodatkowego układu przytrzymującego (SRS) |
| 2 | 10 | Jednostka dodatkowego systemu przytrzymującego (SRS) |
| 3 | 7,5 | Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik silnika dmuchawy, jednostka sterowania klimatyzacją, panel sterowania nagrzewnicą, moduł sterowania zespołem napędowym (PCM), silnik sterowania recyrkulacją, tylny przekaźnik silnika dmuchawy, silnik trybu bliskiego, przekaźnik odmgławiacza tylnej szyby, moduł sterowania wentylatorem chłodnicy (2003 r. -2005) |
| 4 | 7,5 | Jednostka inwertera AC (2006-2008), siłownik lusterka, odmgławianie lusterka, modulator-sterownik ABS (2003-2005), system zarządzania zmiennym momentem obrotowym 4WD (VTM-4) (2003-2005) |
| 5 | 10 | Jednostka sterująca światłami do jazdy dziennej |
| 6 | 15 | Alternator, lampka kontrolna głównego wyłącznika tempomatu, zawór odpowietrzający pochłaniacza par paliwa (EVAP), moduł sterowania wskaźnikiem, moduł sterowania zespołem napędowym (PCM), moduł sterowania modulatora VSA (2006-2008), zespół czujnika obciążenia elektrycznego (ELD) (2003 -2005), wtórne podgrzewane czujniki tlenu (2003-2005), moduł sterowania wentylatorem chłodnicy (2003-2005), system zarządzania zmiennym momentem obrotowym 4WD (VTM-4) (2003-2005), przekaźnik VTM-4 (2003-2005) |
| 7 | 7,5 | Elektryczne lusterko kompasu (2006-2008), system wykrywania pasażerów (ODS) wskaźnik odcięcia pasażera, automatyczne przyciemnianie lusterka wewnętrznego (2006-2008), przekaźnik przerywanej wycieraczki tylnej szyby, przełącznik wycieraczki/spryskiwacza tylnej szyby, silnik wycieraczki tylnej szyby, przednia mgła Światło (2006-2008) |
| 8 | 7,5 | Przekaźnik gniazda zasilania akcesoriów, tylny mikrofon aktywnej kontroli hałasu (2WD) (2006-2008), jednostka aktywnej kontroli hałasu (2WD) (2006-2008), moduł kontroli wskaźników, opcjonalne złącze bezkluczykowe (2006-2008), tylny przekaźnik gniazda zasilania akcesoriów , Przekaźnik blokady zmiany biegów |
| 9 | 10 | Aktywna jednostka kontroli hałasu (2WD) (2006-2008), przekaźnik cofania A/T, światła cofania, czujnik awarii światła hamowania, moduł kontroli wskaźnika, odbiornik bezkluczykowy, jednostka nawigacyjna (2006-2008), automatyczne przyciemnianie lusterka wewnętrznego ( 2006-2008), Opcjonalne złącze bezpieczeństwa (2006-2008), Multipleksowa jednostka sterująca pasażera, Elektromagnes blokady zmiany biegów (2006-2008), System zarządzania zmiennym momentem 4WD (VTM-4) Lampka kontrolna przełącznika blokady (4WD), Zarządzanie zmiennym momentem 4WD Jednostka sterująca systemu (VTM-4), jednostka sterująca multipleksem kierowcy |
| 10 | 7,5 | Kierunkowskaz/przekaźnik zagrożenia |
| 11 | 7,5 | 2006-2008: Jednostka sterująca systemu zarządzania zmiennym momentem obrotowym 4WD (VTM-4) |
| 15 | 2003-2005: Cewki zapłonowe | |
| 12 | 30 | Przekaźnik silnika spryskiwacza tylnej szyby, silnik wycieraczki przedniej szyby, obwód przerywanej wycieraczki przedniej szyby, silnik spryskiwacza przedniej szyby, przekaźnik przerywanej wycieraczki przedniej szyby |
| 13 | 7,5 | Przekaźnik główny PGM-FI, moduł sterujący układu napędowego (PCM) |
| R1 | Cięcie startowe | |
| R2 | Odwrócić | |
| R3 | Kierunkowskazy i światła awaryjne | |

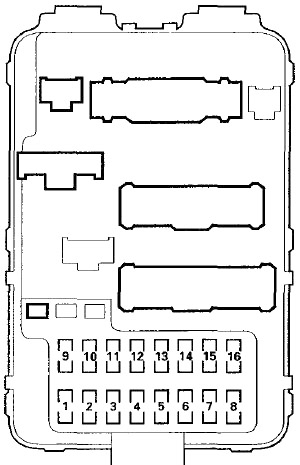

Skrzynka bezpieczników w przedziale pasażerskim nr 2

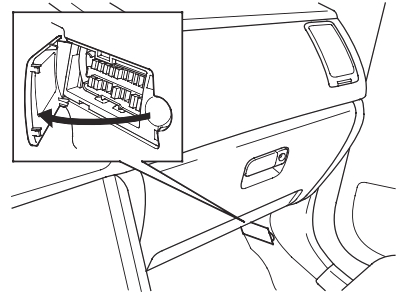

Znajduje się pod deską rozdzielczą po stronie pasażera. Aby otworzyć, pociągnij prawą krawędź pokrywy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Jednostka sterująca okna elektrycznego |
| 2 | 20 | Silnik elektrycznie opuszczanego przedniego fotela kierowcy (EX-L), elektrycznie sterowany silnik przesuwania fotela kierowcy (EX-L) Elektryczny silnik opuszczania tylnego fotela kierowcy (z wyjątkiem EX-L), elektrycznie sterowany silnik pochylania fotela kierowcy ( Expert EX-L) |
| 3 | 20 | Ogrzewacze siedzeń przednich |
| 4 | 20 | Elektryczny silnik opuszczania tylnego fotela kierowcy (EX-L), elektryczny silnik pochylania fotela kierowcy (EX-L), elektryczny silnik opuszczania tylnego siedzenia kierowcy (z wyjątkiem EX-L), elektryczny silnik przesuwu fotela kierowcy (z wyjątkiem EX-L ) |
| 5 | – | – |
| 6 | 10 | Jednostki sterujące światłami do jazdy dziennej |
| 7 | 20 | Silnik lewej tylnej szyby, główny wyłącznik szyby, jednostka sterująca szyby elektrycznej |
| 8 | 20 | Silnik przedniej szyby pasażera |
| 9 | 15 | Jednostka audio, jednostka odtwarzacza DVD (z tylnym systemem rozrywki), gniazdo zasilania akcesoriów konsoli, przednie gniazdo zasilania akcesoriów, jednostka nawigacyjna, wyświetlacz nawigacyjny, złącze zapalniczki |
| 10 | 15 | Oświetlenie jednostki audio, dodatkowe oświetlenie zespołu podnośnika (z tylnym systemem rozrywki), światło głównego przełącznika tempomatu, oświetlenie jednostki klimatyzacji, jednostka odtwarzacza DVD (z tylnym systemem rozrywki), jednostka sterująca multipleksu kierowcy, przednie światła postojowe, przednie światła obrysowe boczne, Światło konsoli przedniej, przełączniki zamka drzwi przednich, światła modułu kontrolnego wskaźnika, światło w schowku na rękawiczki, światło przełącznika ostrzegania o zagrożeniach, światła panelu sterowania nagrzewnicą, światło przełącznika świateł wewnętrznych, oświetlenie tablicy rejestracyjnej, światło przełącznika dachu księżycowego, wyświetlacz nawigacyjny, jednostka nawigacyjna, Złącze zapalniczki, złącze światła przeciwmgielnego (skrzynka bezpieczników/przekaźników pod deską rozdzielczą kierowcy), światło przełącznika lusterka zasilania, tylne oświetlenie jednostki sterującej nagrzewnicy-klimatyzacji, tylny kontroler i ekran (z tylnym systemem rozrywki), oświetlenie konsoli dachowej, siedzenie, Przełączniki nagrzewnicy Światło, przekaźnik świateł tylnych, światła tylne, złącze oświetlenia przyczepy, przełącznik zamków VTM-4 |
| 11 | 10 | Przednie indywidualne światła mapy, ozdobne światła przednich drzwi, HomeLink, przekaźnik świateł wewnętrznych, wyświetlacz nawigacyjny, jednostka nawigacyjna, tylne indywidualne światła mapy, światło tylnej klapy, oświetlenie lusterka kosmetycznego |
| 12 | 20 | Jednostka sterująca multipleksu pasażera |
| 13 | 7,5 | Jednostka sterująca multipleksem kierowcy, jednostka sterująca multipleksem drzwi, moduł kontroli wskaźnika, jednostka sterująca immobilizera-odbiornik, wskaźnik immobilizera, moduł odbiornika bezkluczykowego, złącze bezpieczeństwa, wskaźnik bezpieczeństwa, jednostka sterująca multipleksu pasażera |
| 14 | 7,5 | 2006-2008: Przekaźnik zamykający dach księżycowy, przekaźnik otwierający dach księżycowy |
| 15 | 20 | 2006-2008: Przekaźnik zamykania dachu księżycowego, silnik szyberdachu, przekaźnik otwarty dachu księżycowego |
| 16 | 20 | Silnik prawej tylnej szyby |
| 7,5 | Przekaźnik wentylatora chłodnicy | |
| R1 | Zasilanie okna | |
| R2 | Gniazdo zasilania akcesoriów | |
| R3 | Odmgławiacz tylnej szyby | |

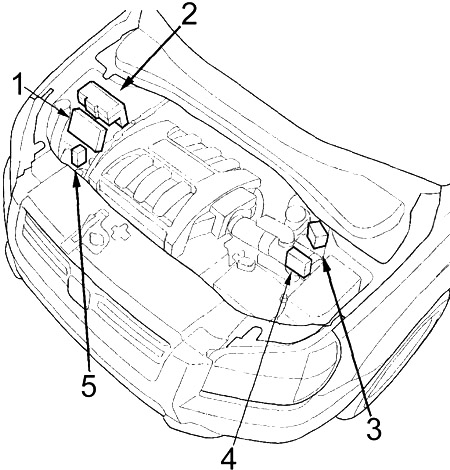

Komora silnika
- Moduł sterujący układu napędowego (PCM)
- Skrzynka bezpieczników 1
- Skrzynka bezpieczników 2
- Modulator-jednostka sterująca ABS lub VSA
- Skrzynka przekaźnikowa

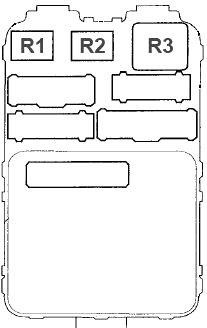

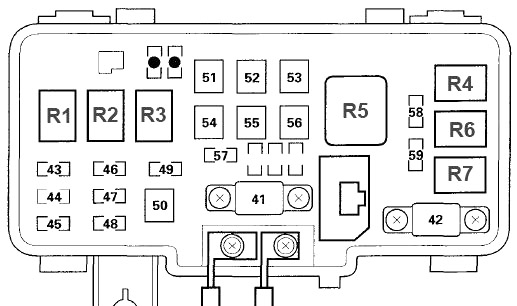

Skrzynka bezpieczników 1
Główna skrzynka bezpieczników pod maską znajduje się po stronie pasażera. Aby go otworzyć, naciśnij wypustki, jak pokazano.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 41 | 120 | Akumulator, dystrybucja zasilania |
| 42 | 50 | Wyłącznik zapłonu, opcjonalne złącze bezkluczykowe |
| 43 | 20 | Przełącznik świateł zespolonych, jednostka sterująca światłami do jazdy dziennej, prawe reflektory |
| 44 | – | – |
| 45 | 20 | Przełącznik świateł zespolonych, jednostka sterująca światłami do jazdy dziennej, lewe reflektory, lampka kontrolna świateł drogowych, światło przeciwmgielne (2006-2008) |
| 46 | 15 | Złącze łącza danych (DLC), główny przekaźnik PGM-FI |
| 47 | 20 | Światła hamowania, multipleksowa jednostka sterująca napędu, wysoko montowane światło hamowania, przekaźnik klaksonu, klaksony, światło kluczyka zapłonu, elektromagnes blokady kluczyka, moduł sterowania Powertrain (PCM), złącze oświetlenia przyczepy |
| 48 | 20 | Jednostka audio, odtwarzacz DVD (tylny system rozrywki), tylny kontroler i ekran (tylny system rozrywki) |
| 49 | 15 | Światła awaryjne |
| 50 | 20 | 2003-2005: Złącze oświetlenia przyczepy |
| 51 | 40 | Przekaźnik podnośnika szyby, bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 1 |
| 52 | 40 | Bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 2, 3, 4, 6 |
| 53 | 30 | Skraplacz szumów, odmgławiacz tylnej szyby |
| 54 | 40 | Bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 9, 10, 11, 12, 13 |
| 55 | 30 | Silnik dmuchawy tylnej |
| 56 | 40 | Silnik dmuchawy |
| 57 | 30 | Silnik wentylatora chłodnicy |
| 58 | 30 | Silnik wentylatora skraplacza klimatyzacji |
| 59 | 7,5 | Sprzęgło sprężarki klimatyzacji |
| • | – | Zapasowy bezpiecznik |
| R1 | Reflektor nr 1 (prawy) | |
| R2 | Reflektor nr 2 (lewy) | |
| R3 | Klakson | |
| R4 | Wentylator skraplacza klimatyzacji | |
| R5 | Silnik dmuchawy | |
| R6 | Wentylator chłodnicy | |
| R7 | Sprzęgło sprężarki klimatyzacji | |

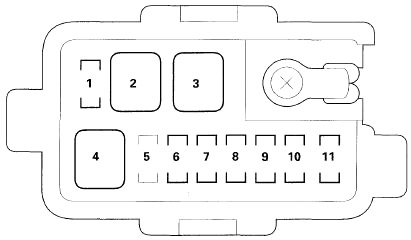

Skrzynka bezpieczników 2
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Jednostka inwertera AC |
| 2 | 40 | Modulator VSA-jednostka sterująca |
| 3 | 30 | Modulator VSA-jednostka sterująca |
| 4 | 20 | System zarządzania zmiennym momentem obrotowym 4WD (VTM-4) Jednostka sterująca |
| 5 | 10 | 2WD: jednostka sterująca mocowania silnika |
| 6 | 15 | Gniazdo zasilania akcesoriów konsoli, gniazdo zasilania akcesoriów z tyłu |
| 7 | 15 | Moduł sterujący układu napędowego (PCM) |
| 8 | 15 | Cewki zapłonowe |
| 9 | 15 | Czujniki stosunku powietrza do paliwa (A/F) (bank 1, bank 2), wtórne podgrzewane czujniki tlenu (bank 1, bank 2), zespół detektora obciążenia elektrycznego (ELD) |
| 10 | 7,5 | Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS) |
| 11 | 20 | Przednie światło przeciwmgielne, moduł kontrolny wskaźnika, złącze światła przeciwmgielnego, złącze włącznika światła przeciwmgielnego |
Skrzynka przekaźnikowa
| Numer | Przekaźnik |
|---|---|
| R1 | Sterowanie wentylatorem |
| R2 | Przerywana wycieraczka tylnej szyby |
| R3 | Przerywana wycieraczka przedniej szyby |
| R4 | Podgrzewacz siedzeń |
Bezpieczniki przyczepy
Jeśli lampka przyczepy jest przepalona, sprawdź, czy te bezpieczniki nie są przepalone przy wymianie żarówek:
- Bezpieczniki głównej skrzynki bezpieczników pod maską 5, 7 i 24
- Wewnętrzna skrzynka bezpieczników po stronie kierowcy: 10
- Skrzynka bezpieczników po stronie pasażera wnętrza: 10
Jeśli te bezpieczniki są sprawne, ale światła przyczepy nadal nie działają, w okablowaniu zaczepu przyczepy są przepalone dwa bezpieczniki 7,5 A. Aby uzyskać dostęp do bezpieczników 7,5 A:
- Otwórz tylną klapę i zdejmij pokrywę podłogi bagażnika.
- Wyciągnij dolną część gumowej uszczelki tylnej klapy.
- Zdejmij tylny panel poszycia, pociągając do góry wewnętrzną krawędź tylnego panelu poszycia i odczepiając cztery zaciski i zaczepy.
- Po wymianie bezpieczników i ponownie zainstaluj tylny panel poszycia w odwrotnej kolejności do demontażu.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
