W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Pilot II z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015. Honda Pilot II, produkowany w latach 2009-2015, to druga generacja tego popularnego SUV-a japońskiego producenta. Został zaprojektowany jako większy, bardziej komfortowy i nowoczesny model, który kontynuował sukces swojego poprzednika. Honda Pilot […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Pilot II z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Honda Pilot II, produkowany w latach 2009-2015, to druga generacja tego popularnego SUV-a japońskiego producenta. Został zaprojektowany jako większy, bardziej komfortowy i nowoczesny model, który kontynuował sukces swojego poprzednika.
Honda Pilot II charakteryzuje się bardziej awangardowym stylem zewnętrznym, z dynamicznymi liniami i muskularnym wyglądem. Masywna atrapa chłodnicy, wyraziste reflektory i duża ilość chromowanych elementów nadają mu pewnego charakteru i sportowego wyglądu.
Wnętrze samochodu oferuje jeszcze większą przestrzeń i wygodę. Dostępne jest warianty z siedmioma lub ośmioma miejscami siedzącymi, z trzema rzędami siedzeń. Pilot II oferuje wiele udogodnień i technologii, w tym zaawansowany system multimedialny, klimatyzację, system nawigacji, elektryczne sterowanie szyb i wiele innych. Wysoka jakość materiałów i staranne wykonanie wnętrza dodają mu ekskluzywnego charakteru.
Pod względem napędu, Honda Pilot II jest napędzana przez silnik benzynowy V6 o pojemności 3,5 litra, który zapewnia moc i elastyczność w różnych warunkach jazdy. Może być dostępny zarówno w wersji napędu na przednie koła, jak i na wszystkie cztery koła za pośrednictwem systemu 4WD. Pilot II posiada również system zarządzania momentem obrotowym, który automatycznie dostosowuje moc i moment obrotowy do warunków na drodze, zapewniając lepszą trakcję i stabilność.
Bezpieczeństwo jest ważnym elementem Hondy Pilot II. Samochód jest wyposażony w wiele zaawansowanych systemów bezpieczeństwa, takich jak system kontroli trakcji, system stabilizacji toru jazdy, system monitorowania ciśnienia w oponach, system ABS oraz poduszki powietrzne dla kierowcy i pasażerów.
Honda Pilot II jest również ceniona za swoje właściwości terenowe i zdolność do jazdy w trudnych warunkach. Ma odpowiedni prześwit, a tryb 4WD pozwala na bezproblemową jazdę po nierównym terenie i śliskich nawierzchniach.
Podsumowując, Honda Pilot II to solidny i wszechstronny SUV, który oferuje przestronne wnętrze, nowoczesne technologie, zaawansowane systemy bezpieczeństwa i wydajne osiągi. Jest to popularny wybór wśród rodzin i osób ceniących komfortową i niezawodną jazdę.

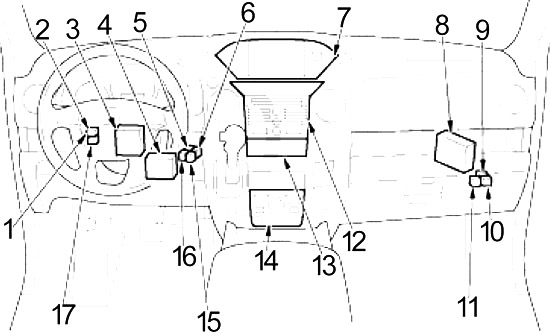

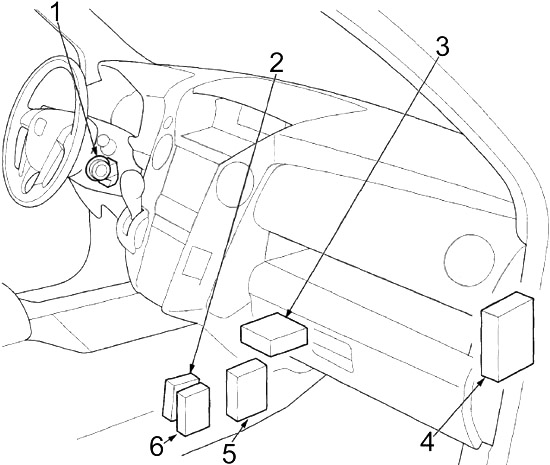

Przedział pasażerski

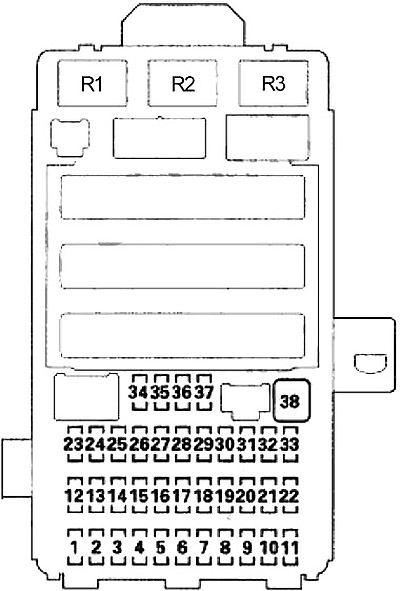

Schemat skrzynki bezpieczników w przedziale pasażerskim

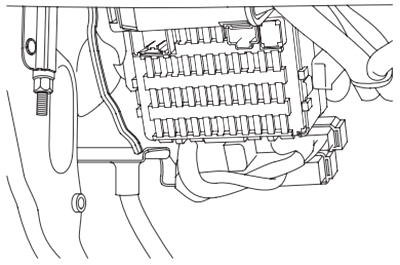

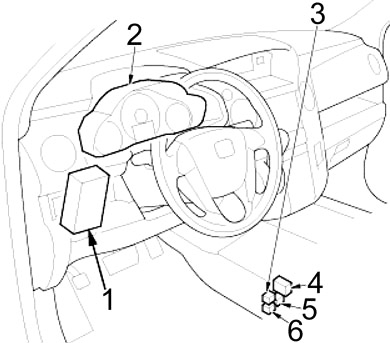

Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5 | Jednostka sterująca systemu zarządzania zmiennym momentem obrotowym 4WD (VTM-4), przekaźnik VTM-4 |
| 2 | 15 | 2009-2011: Pompa paliwa (przekaźnik główny PGM-FI nr 2), jednostka sterująca immobilizera-bezkluczykowa, moduł sterujący układu napędowego (PCM) |
| 20 | 2012-2015: Pompa paliwa (przekaźnik główny PGM-FI nr 2), jednostka sterująca immobilizera-bezkluczykowa, moduł sterujący układu napędowego (PCM) | |
| 3 | 10 | Alternator, czujnik obciążenia elektrycznego (ELD), zawór odsysania pochłaniacza par paliwa (EVAP), przełącznik położenia pedału hamulca, moduł sterujący układu napędowego (PCM) |
| 4 | 7,5 | Modulator-moduł VSA, czujnik przyspieszenia bocznego/wzdłużnego prędkości odchylenia |
| 5 | 15 | 2009-2011: Poduszka nagrzewnicy siedzenia przedniego pasażera (przekaźnik podgrzewania siedzenia przedniego pasażera (wysoki)), poduszka podgrzewana siedzenia pasażera przedniego (przekaźnik podgrzewania siedzenia przedniego pasażera (niski)), poduszka podgrzewana siedzenia kierowcy (przekaźnik podgrzewania siedzenia kierowcy (wysoki)), Poduszka ogrzewania siedzenia kierowcy (przekaźnik ogrzewania siedzenia kierowcy (niski)) |
| 6 | – | – |
| 7 | 10 | Automatyczna jednostka sterująca oświetleniem, silnik podparcia lędźwi kierowcy, przełącznik podparcia lędźwi kierowcy |
| 8 | 7,5 | Automatyczna jednostka sterująca oświetleniem, jednostka sterująca parkowaniem i cofaniem, jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS) |
| 9 | 7,5 | Jednostka systemu wykrywania pasażerów (ODS), wskaźnik odcięcia poduszki powietrznej pasażera, jednostka dodatkowego systemu przytrzymującego (SRS) |
| 10 | 7,5 | Aktywny przekaźnik sterujący mocowania silnika (ACM), automatyczne przyciemniane lusterko wewnętrzne, lusterko wsteczne monitora, jednostka kompasu elektrycznego, jednostka sterująca mocowania silnika, moduł kontroli wskaźników, światło cofania lewe/prawe, jednostka sterująca lusterek elektrycznych, jednostka sterująca fotelem elektrycznym, jednostka sterująca elektrycznie sterowanej tylnej klapy, zawór elektromagnetyczny blokady zmiany biegów, jednostka oświetlenia przyczepy, jednostka sterująca systemem zarządzania zmiennym momentem obrotowym na 4 koła (VTM-4), jednostka sterująca podgrzewaniem foteli (2012-2015), jednostka automatycznego sterowania oświetleniem (2012-2015), przełącznik zakresu skrzyni biegów (2012-2015), Jednostka Nawigacyjna (2012-2015) |
| 11 | 10 | Jednostka dodatkowego systemu przytrzymującego (SRS) |
| 12 | 10 | Prawy reflektor (światła drogowe) |
| 13 | 10 | Lewy reflektor (światła drogowe) |
| 14 | 7,5 | Oświetlenie jednostki audio, kontrolka zdalnego przełącznika audio, kontrolka wyświetlacza audio-HVAC, oświetlenie otoczenia (konsola, kieszeń, dach), kontrolka panelu wskaźnika pozycji skrzyni biegów A/T, kontrolka klimatyzacji lub kontrolka jednostki sterującej HVAC, oświetlenie schowka, tempomat Oświetlenie przełącznika kombinacji sterowania, oświetlenie konsoli, oświetlenie przełącznika ostrzegania o zagrożeniach, oświetlenie przełącznika szyberdachu, oświetlenie przełącznika informacji, oświetlenie panelu sterowania nawigacji (turystyka), oświetlenie przełącznika czujnika parkowania i cofania, tylny kontroler i oświetlenie ekranu, tylne sterowanie HVAC Oświetlenie panelu lub tylne oświetlenie panelu sterowania klimatyzacją, światło zespołu gniazda pomocniczego RES, siedzenie, Oświetlenie wyłączników nagrzewnicy, kontrolka wyłączenia VSA, kontrolka wyłącznika blokady VTM-4, wskaźnik odcięcia poduszki powietrznej pasażera z przodu (2012-2015), przełącznik sterowania głosowego nawigacji HFL (2012-2015)), przełącznik HFL (2012-2015), oświetlenie wnętrza Przełącznik, przełącznik HomeLink |
| 15 | 15 | 2009-2010: Światła tablicy rejestracyjnej, lewe przednie światło postojowe, lewe przednie światło obrysowe boczne, lewe tylne światło obrysowe boczne, lewe światła tylne, prawe przednie światło postojowe, prawe przednie światło obrysowe boczne, prawe tylne światło obrysowe boczne, prawe światła tylne, oświetlenie przyczepy Przekaźnik |
| 10 | 2011-2015: Światła tablicy rejestracyjnej, lewe przednie światło postojowe, lewe przednie światło obrysowe boczne, lewe tylne światło obrysowe boczne, lewe światła tylne, prawe przednie światło postojowe, prawe przednie światło obrysowe boczne, prawe tylne światło obrysowe boczne, prawe światła tylne, oświetlenie przyczepy Przekaźnik | |
| 16 | 15 | Prawy reflektor (światła mijania) |
| 17 | 15 | Lewy reflektor (światła mijania) |
| 18 | 20 | Światła do jazdy dziennej, zintegrowana jednostka sterująca Multiplex (MICU) |
| 19 | 15 | Małe oświetlenie główne, zintegrowana jednostka sterująca Multiplex (MICU), bezpieczniki (skrzynka bezpieczników przedziału pasażerskiego): nr 14, 15 |
| 20 | 7,5 | Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS) |
| 21 | 20 | Reflektor (główny BH/LLO), zintegrowana jednostka sterująca Multiplex (MICU) |
| 22 | 7,5 | Moduł sterujący układu napędowego – PCM (VBSOL2) |
| 23 | 7,5 | Rozrusznik (STRLD), moduł sterujący układu napędowego (PCM) |
| 24 | – | – |
| 25 | – | – |
| 26 | 20 | Przełącznik przedniej szyby kierowcy, główny przełącznik szyby (2009-2011), jednostka sterująca multipleksem drzwi (2012-2015) |
| 27 | 20 | Opcjonalne złącze |
| 28 | 20 | Jednostka sterująca/silnik szyberdachu |
| 29 | 20 | Zasilany zamek do drzwi, zintegrowana jednostka sterująca Multiplex (MICU) |
| 30 | 20 | Przełącznik szyby przedniego pasażera |
| 31 | 30 | Wzmacniacz dźwięku |
| 32 | 20 | Włącznik prawego tylnego okna zasilania |
| 33 | 20 | Przełącznik lewego tylnego okna zasilania |
| 34 | – | – |
| 35 | 10 | Jednostka audio, przekaźnik gniazda zasilania akcesoriów w przestrzeni bagażowej, przekaźnik nr 1 i nr 1 gniazda zasilania akcesoriów konsoli, przekaźnik gniazda zasilania akcesoriów przednich, jednostka sterująca HandsFreeLink (turystyczna), mikrofon HFL/nawigacyjny/ANC (turystyczny), cewka blokady klucza, zintegrowane sterowanie multipleksowe Jednostka (MICU), wyświetlacz nawigacyjny, jednostka audio-nawigacyjna, jednostka sterująca adapterem audio Display-USB, tylny mikrofon z aktywną redukcją szumów, przedni mikrofon z aktywną redukcją szumów, jednostka sterująca HandsFreeLink, pokrętło interfejsu |
| 36 | 10 | Jednostka inwertera AC, przekaźnik sprzęgła sprężarki klimatyzacji, automatyczne przyciemnianie lusterka wewnętrznego/lusterka wstecznego, wyświetlacz audio-HVAC, jednostka sterująca klimatyzacją lub jednostka sterująca HVAC, przekaźniki ogrzewania fotela kierowcy, przekaźnik sterowania wentylatorem (dioda), przekaźnik silnika dmuchawy przedniej , Przekaźniki ogrzewania przedniego fotela pasażera, Siłownik lusterka zasilania lewego/prawego, Przełącznik lusterka zasilania, Przekaźniki ogrzewania lewego drugiego rzędu siedzeń, Złącze opcjonalne, Przełącznik główny okna (2009-2011), Jednostka sterująca lusterka zasilania, Przekaźnik wentylatora chłodnicy (dioda), Przekaźniki nagrzewnicy prawego drugiego rzędu Prawe siedzenie, tylny przekaźnik silnika dmuchawy, tylny panel sterowania klimatyzacją lub tylny panel sterowania HVAC, przekaźnik odmgławiacza tylnej szyby, silnik sterowania trybem tylnym, przekaźnik IG2 przyczepy, jednostka sterująca multipleksem drzwi (2012-2015) |
| 37 | 7,5 | Światła do jazdy dziennej, zintegrowana jednostka sterująca Multiplex (MICU) |
| 38 | 30 | Silnik wycieraczki szyby przedniej, silnik spryskiwacza tylnej szyby, silnik spryskiwacza szyby przedniej, zintegrowana jednostka sterująca Multiplex (MICU) |
| – | 7,5 | Rozrusznik, wyłącznik zapłonu (ST), złącze zdalnego rozrusznika silnika, moduł sterowania zespołem napędowym (PCM) |
| R1 | Okno mocy | |
| R2 | Pompa paliwa (PGM-FI główna 2) | |
| R3 | Starter Cut №1 | |

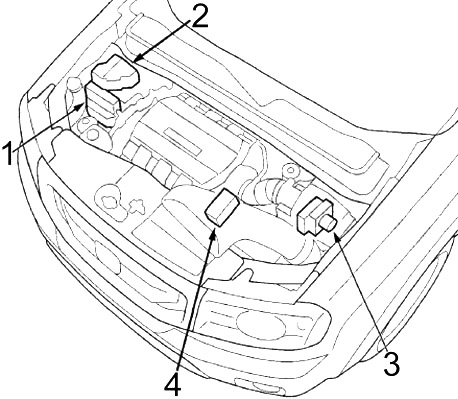

Komora silnika

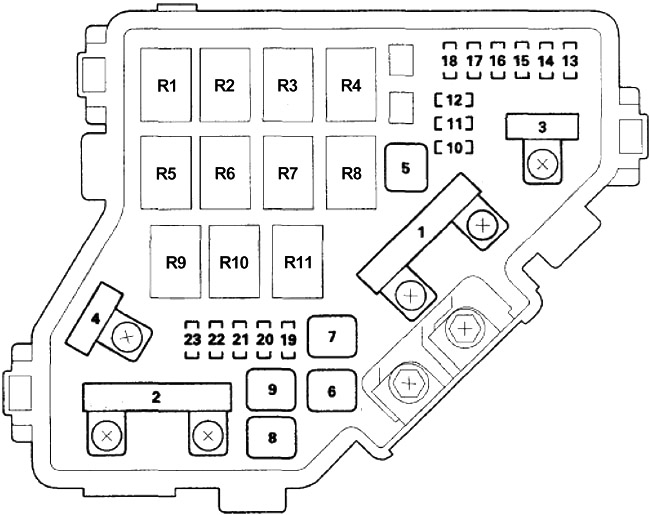

Skrzynka bezpieczników 1

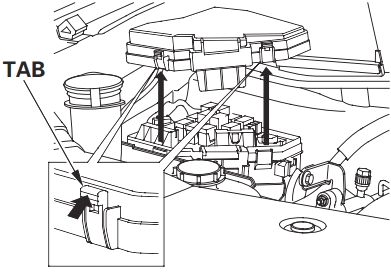

Główna skrzynka bezpieczników pod maską znajduje się po stronie pasażera.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 120 | Akumulator, dystrybucja zasilania |
| – | – | |
| 2 | 50 | Przełącznik zapłonu (BAT), elektromagnes rozrusznika (przekaźnik odcięcia rozrusznika nr 1 i nr 2), bezpiecznik (skrzynka bezpieczników przedziału pasażerskiego): nr 23 |
| 80 | Bezpieczniki (skrzynka bezpieczników przedziału pasażerskiego): № 5, 6, 7, 27, 28, 29, 31 | |
| 3 | 30 | 2012-2015: Jednostka inwertera AC |
| 40 | 2012-2015: Silnik dmuchawy przedniej (przekaźnik silnika dmuchawy przedniej) | |
| 4 | 50 | Bezpieczniki (skrzynka bezpieczników przedziału pasażerskiego): № 18, 19, 20, 21 |
| 40 | Przekaźnik okna zasilania, bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim): № 24, 25, 26, 30, 32, 33 | |
| 5 | – | – |
| 6 | 30 | Silnik wentylatora skraplacza klimatyzacji (przekaźnik wentylatora skraplacza klimatyzacji) |
| 7 | 30 | Silnik wentylatora chłodnicy (przekaźnik wentylatora chłodnicy) |
| 8 | 30 | Odmgławiacz tylnej szyby (przekaźnik odmgławiacza tylnej szyby) |
| 9 | 40 | 2009-2011: Silnik dmuchawy przedniej (przekaźnik silnika dmuchawy przedniej) |
| 10 | 20 | Przekaźnik światła przeciwmgielnego, światła przeciwmgielne |
| 11 | 15 | Podprzekaźnik PGM-FI, przedni czujnik stosunku powietrza do paliwa (A/F), przedni wtórny podgrzewany czujnik tlenu (HO2S), tylny czujnik stosunku powietrza do paliwa (A/F), tylny wtórny podgrzewany czujnik tlenu (HO2S), kontrola emisji par (EVAP) ) Zawór odcinający odpowietrznik kanistra (2012-2015), bezpiecznik (skrzynka bezpieczników komory silnika): № 15 |
| 12 | 10 | Jednostka sterująca mocowania silnika (przekaźnik sterujący aktywnego sterowania mocowaniem silnika (ACM)) |
| 13 | 20 | Silnik pochylania przedniego fotela pasażera ( przełącznik regulacji przedniego fotela pasażera) |
| 14 | 20 | Silnik przesuwny przedniego siedzenia pasażera ( przełącznik regulacji przedniego siedzenia pasażera) |
| 15 | 7,5 | Przekaźnik wentylatora skraplacza klimatyzacji (dioda) |
| 16 | 20 | 2009-2011: Przekaźnik świateł drogowych, reflektory (światła drogowe) |
| 7,5 | 2012-2015: Moduł sterujący układu napędowego – PCM (VBUM) | |
| 17 | 20 | Jednostka audio, mikrofon HFL/nawigacyjny/ANC (turystyka) |
| 18 | 15 | Przekaźnik cewki zapłonowej, cewki zapłonowe |
| 19 | 15 | Przekaźnik główny PGM-FI nr 1: czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP), przekaźnik sterujący elektronicznego systemu sterowania przepustnicą (ETCS), wtryskiwacze, czujnik masowego przepływu powietrza (MAF), moduł sterujący układu napędowego – PCM, PGM- Przekaźnik główny FI nr 2 (pompa paliwa) |
| 20 | 7,5 | Sprzęgło sprężarki klimatyzacji (sprzęgło sprężarki klimatyzacji) |
| 21 | 15 | Przekaźnik sterujący elektronicznego systemu sterowania przepustnicą (ETCS) |
| 22 | 10 | 2009-2011: Oświetlenie przestrzeni ładunkowej, oświetlenie wewnętrzne drzwi kierowcy, oświetlenie lusterka bocznego kierowcy, indywidualne oświetlenie mapy przednie, oświetlenie sufitowe przednich drzwi pasażera, jednostka HomeLink, oświetlenie kluczyka zapłonu, oświetlenie wewnętrznego przełącznika klapy tylnej, oświetlenie sufitowe lewych tylnych drzwi, lusterko kosmetyczne pasażera Światło, tylne indywidualne światła mapy (2.), tylne indywidualne światła mapy (3.), światło grzecznościowe prawych tylnych drzwi, opcjonalne złącze (światło lewego pasa startowego i światło prawego pasa startowego) |
| 7,5 | 2012-2015: Światło przestrzeni ładunkowej, światło w drzwiach kierowcy, światło lusterka kosmetycznego kierowcy. Przednie indywidualne światła mapy. Światło w przednich drzwiach pasażera, jednostka HomeLink, światło kluczyka zapłonu, wewnętrzne światło przełącznika klapy tylnej, światło lusterka kosmetycznego pasażera, tylne indywidualne światła mapy (2.), tylne indywidualne światła mapy (3.), złącze opcjonalne (automatyczne przyciemnianie lusterka wewnętrznego), złącze opcjonalne (Lewe światło deski do biegania i prawe światło deski do biegania) | |
| 23 | 10 | Wyświetlacz audio-HVAC, złącze łącza danych (DLC), moduł sterowania wskaźnikiem, jednostka sterująca HandsFreeLink, jednostka sterująca lusterkiem elektrycznym, jednostka sterująca fotelem elektrycznym, jednostka sterująca elektrycznie tylnej klapy, główny przełącznik szyby (2009-2011), sterownik i ekran z tyłu , Wyświetlacz nawigacyjny, Jednostka aktywnej redukcji szumów (2012-2015), Przedni mikrofon HFL-ANC (2012-2015), Przedni mikrofon HFL-Nawigacja-ANC (2012-2015), Immobilizer-bezkluczykowa jednostka sterująca, (2012-2015) Jednostka sterująca multipleksem drzwiowym (2012-2015), jednostka sterująca adapterem audio Display-USB (2012-2015) |
| R1 | Sterowanie wentylatorem | |
| R2 | Sterowanie aktywnej kontroli mocowania silnika (ACM) | |
| R3 | PGM-FI Sub | |
| R4 | Cewka zapłonowa | |
| R5 | Wentylator skraplacza klimatyzacji | |
| R6 | Silnik dmuchawy przedniej | |
| R7 | Odmgławiacz tylnej szyby | |
| R8 | Sprzęgło sprężarki klimatyzacji | |
| R9 | Wentylator chłodnicy | |
| R10 | Sterowanie elektronicznym systemem sterowania przepustnicą (ETCS) | |
| R11 | PGM-FI Główna №1 | |

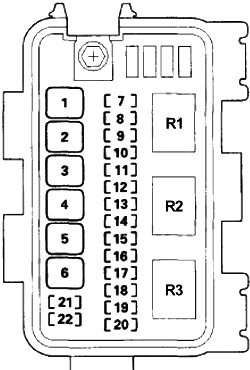

Skrzynka bezpieczników 2

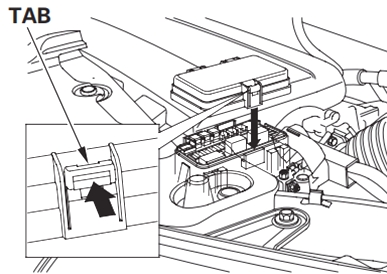

Wtórna skrzynka bezpieczników znajduje się obok akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40 | Elektryczna jednostka sterująca tylnej klapy |
| 2 | 20 | Jednostka sterująca systemu zarządzania zmiennym momentem obrotowym 4WD (VTM-4), przekaźnik VTM-4 |
| 3 | 30 | Bezpieczniki (skrzynka bezpieczników przedziału bagażowego): № 1, 2, 3, 4 |
| 4 | 40 | Modulator VSA-jednostka sterująca |
| 5 | 30 | Przekaźnik silnika dmuchawy tylnej |
| 6 | 30 | Modulator VSA-jednostka sterująca |
| 7 | 15 | Kierunkowskazy/światła ostrzegawcze o niebezpieczeństwie, zintegrowana jednostka sterująca Multiplex (MICU) |
| 8 | 20 | Elektryczna jednostka sterująca tylnej klapy (silnik zamykający) |
| 9 | 20 | Jednostka sterująca elektrycznie regulowanego fotela, silnik tylnego opuszczania fotela elektrycznego, przełącznik regulacji fotela kierowcy, silnik pochylania fotela elektrycznego |
| 10 | 20 | Jednostka sterująca elektrycznie regulowanego fotela, silnik przesuwania fotela , przełącznik regulacji fotela kierowcy, silnik elektrycznie opuszczanego przedniego fotela |
| 11 | 20 | Przełącznik pozycji pedału hamulca, wysoko montowane światło hamowania, lewe/prawe światło hamowania, zintegrowana jednostka sterująca Multiplex (MICU), moduł sterowania układem napędowym (PCM), złącze elektrycznego hamulca przyczepy, jednostka przyczepy |
| 12 | 15 | Gniazdo zasilania akcesoriów konsoli nr 2 (przekaźnik gniazda zasilania akcesoriów tylnej konsoli nr 2) |
| 13 | 10 | Silnik wycieraczki tylnej szyby, przekaźnik silnika wycieraczki tylnej szyby nr 1 (do przodu), przekaźnik silnika wycieraczki tylnej szyby 2 (do tyłu) |
| 14 | Złącze hamulca elektrycznego przyczepy | |
| 15 | 20 | Jednostka inwertera AC, jednostka sterująca ogrzewaniem siedzeń (2012-2015) |
| 16 | 15 | Gniazdo zasilania akcesoriów konsoli nr 1 (przekaźnik gniazda zasilania akcesoriów tylnej konsoli nr 1) |
| 17 | 20 | Złącze oświetlenia przyczepy (przekaźnik IG2 przyczepy) |
| 18 | 15 | Gniazdo zasilania akcesoriów przednich (przekaźnik gniazda zasilania akcesoriów przednich) |
| 19 | 15 | Gniazdo zasilania akcesoriów przestrzeni ładunkowej (przekaźnik gniazda zasilania akcesoriów przestrzeni ładunkowej) |
| 20 | 20 | Siłownik otwierania szyby włazu, przekaźnik szyby włazu |
| 21 | 15 | Poduszka podgrzewacza siedzenia lewego drugiego rzędu (przekaźnik podgrzewacza poduszki siedzenia lewego drugiego rzędu (wysoki)), Poduszka podgrzewacza siedzenia lewego drugiego rzędu (przekaźnik podgrzewacza siedzenia lewego rzędu (niski)), Poduszka podgrzewacza siedzenia prawego drugiego rzędu ( przekaźnik podgrzewacza poduszki siedzenia prawego drugiego rzędu ) (wysoki)), poduszka nagrzewnicy siedzenia w prawym drugim rzędzie (przekaźnik nagrzewnicy siedzenia w prawym drugim rzędzie (niski)) |
| 22 | – | – |
| R1 | Silnik wycieraczki tylnej szyby nr 1 (przód) | |
| R2 | Silnik wycieraczki tylnej szyby nr 2 (do tyłu) | |
| R3 | – | |

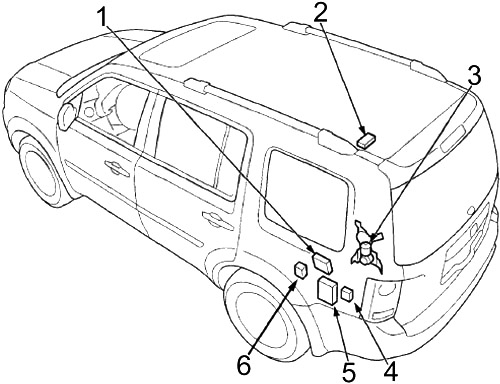

Bagażnik

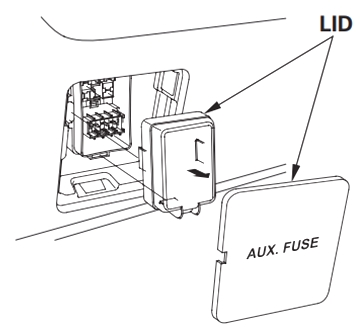

Skrzynka bezpieczników przedziału bagażowego
Tylna skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5 | Jednostka sterująca oświetleniem przyczepy |
| 2 | 7,5 | Jednostka sterująca oświetleniem przyczepy |
| 3 | – | – |
| 4 | 20 | Złącze oświetlenia przyczepy (przekaźnik oświetlenia przyczepy) |
| R1 | Przyczepa IG2 | |
| R2 | Oświetlenie przyczepy | |
