W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Odyssey RL1 z lat: 1999, 2000, 2001, 2002, 2003, 2004.
Honda Odyssey RL1 to minivan produkowany w latach 1999-2004. Model ten był dostępny głównie na rynku japońskim i oferował przestronne wnętrze, liczne funkcje i opcje oraz wygodne miejsca dla pasażerów.
Honda Odyssey RL1 wyróżnia się charakterystycznym, pudełkowatym kształtem nadwozia, który zapewnia dużą ilość przestrzeni wewnątrz pojazdu. Minivan oferuje wygodne siedzenia dla 7 lub 8 pasażerów, w zależności od konfiguracji. W zależności od wersji i rynku, Honda Odyssey RL1 może być wyposażona w różne funkcje, takie jak klimatyzacja, elektryczne szyby, centralny zamek, system audio czy elektrycznie regulowane fotele.
Pod względem napędu, Honda Odyssey RL1 może być wyposażona w benzynowe silniki czterocylindrowe o pojemnościach od 2,3 do 2,4 litra. Moc przenoszona jest na przednie koła za pomocą manualnej skrzyni biegów lub automatycznej skrzyni biegów.
Wnętrze Honda Odyssey RL1 oferuje liczne możliwości konfiguracji przestrzeni ładunkowej. Tylne siedzenia można składać lub zdejmować, co umożliwia dostosowanie wnętrza do różnych potrzeb. Dodatkowo, minivan może być wyposażony w schowki i udogodnienia, takie jak uchwyty na kubki, schowki na bagaż i inne miejsca do przechowywania.
Honda Odyssey RL1 jest doceniana za swoją niezawodność, komfort jazdy i praktyczność. Model ten cieszy się popularnością wśród rodzin i osób poszukujących przestronnego i funkcjonalnego pojazdu, który zapewnia wygodną podróż dla wszystkich pasażerów.
Jeśli masz jakieś konkretne pytania na temat Honda Odyssey RL1, chętnie udzielę dodatkowych informacji.

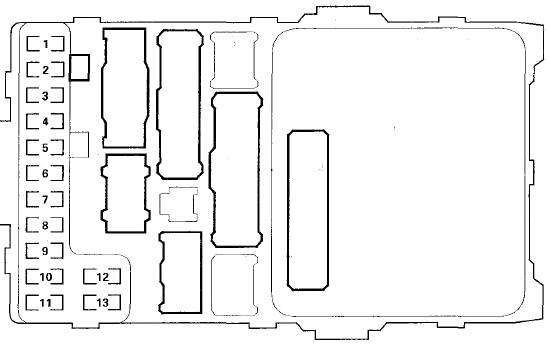

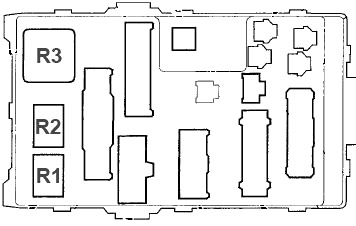

Skrzynka bezpieczników w przedziale pasażerskim 1

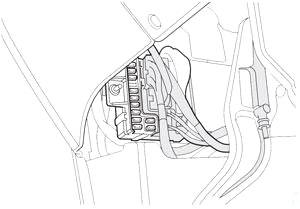

Znajduje się pod deską rozdzielczą po stronie kierowcy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | Pompa paliwa, przekaźnik główny PGM-FI, jednostka dodatkowego układu przytrzymującego (SRS) (VA) |
| 2 | 10 | Jednostka dodatkowego systemu przytrzymującego (SRS) (VB) |
| 3 | 7,5 | Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik silnika dmuchawy. Jednostka kontroli klimatu. Przekaźnik wentylatora skraplacza, przekaźnik sterowania wentylatorem, panel sterowania nagrzewnicą, przekaźnik wentylatora chłodnicy, tylne przekaźniki silnika dmuchawy klimatyzacji, tylny przekaźnik odmgławiacza szyby, tylny przekaźnik trybu klimatyzacji i silnik, silnik sterowania recyrkulacją |
| 4 | 7,5 | Jednostka sterująca ABS (1999-2000 LX), jednostka sterująca ABS/TCS (EX, EX-L, 2001-2004 LX), złącze opcjonalne S, odmgławiacze lusterek, lusterka, przekaźnik ogrzewania siedzeń (EX-L) |
| 5 | 7,5 | Jednostka sterująca światłami do jazdy dziennej (DRL) |
| 6 | 15 | Alternator, lampka układu ładowania, wyłącznik główny tempomatu, jednostka tempomatu, jednostka elektrycznego czujnika obciążenia (ELD), zawór odcinający pochłaniacza par paliwa (EVAP), zawór elektromagnetyczny obejściowy EVAP, zawór elektromagnetyczny kontroli przedmuchu EVAP, zawór elektromagnetyczny sterowania zamontowaniem silnika, Moduł sterujący układu napędowego (PCM), podstawowe i wtórne podgrzewane czujniki tlenu, czujnik prędkości pojazdu (VSS) (z systemem nawigacji), system nawigacji (2000-2004), PGM-FI |
| 7 | 10 | 1999-2000: Silnik wycieraczki tylnej szyby, silnik spryskiwacza tylnej szyby, silnik spryskiwacza szyby przedniej |
| 15 | 2001-2004: Cewki zapłonowe | |
| 8 | 7,5 | Przekaźnik gniazda zasilania akcesoriów, złącze opcjonalne R |
| 9 | 10 | Światła cofania, czujnik awarii światła hamowania, zegar (z wyjątkiem nawigacji), multipleksowe jednostki sterujące kierowcy i pasażera, wskaźnik świateł do jazdy dziennej (DRL), zespół wskaźnika, odbiornik bezkluczykowy (EX, EX-L), lewy i prawy przesuw Jednostki sterujące drzwiami (EX, EX-L), elektromagnes blokady zmiany biegów, przełącznik TCS (EX, EX-L), przekaźnik cofania A/T, wskaźnik układu hamulcowego, jednostka nawigacyjna, wskaźnik odcięcia poduszki powietrznej pasażera (2003-2004) |
| 10 | 7,5 | Kierunkowskaz/przekaźnik zagrożenia |
| 11 | 15 | 1999-2000: Cewki zapłonowe |
| 10 | 2001-2004: Silnik wycieraczki tylnej szyby, jednostka sterująca przerywanej wycieraczki tylnej szyby, silnik spryskiwacza tylnej szyby, silnik spryskiwacza szyby przedniej, jednostka OPDS (2002-2004), czujnik masy przedniego pasażera (2003-2004) | |
| 12 | 30 | Przerywany przekaźnik wycieraczek, silnik wycieraczek szyby przedniej |
| 13 | 7,5 | Moduł sterujący układu napędowego (PCM), przekaźnik główny PGM-FI, sygnał rozrusznika |
| R1 | Cięcie startowe | |
| R2 | Cofanie | |
| R3 | Kierunkowskazy i światła awaryjne |

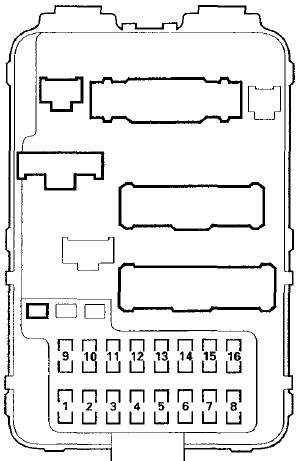

Skrzynka bezpieczników w przedziale pasażerskim 2

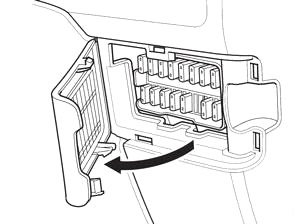

Znajduje się pod deską rozdzielczą po stronie pasażera. Aby otworzyć, pociągnij prawą krawędź pokrywy.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | EX, EX-L: Jednostka sterująca drzwiami przesuwnymi z lewej strony |
| 2 | 20 | EX, EX-L: Elektrycznie regulowane silniki opuszczania i pochylania tylnych siedzeń |
| 3 | 10 | EX, EX-L, 2001-2004 LX: Moduł modulatora ABS/TCS (przekaźnik TCS) |
| 4 | 20 | EX, EX-L: Elektrycznie opuszczane przednie fotele i silniki przesuwne |
| 5 | 20 | EX, EX-L: Jednostka sterująca drzwiami przesuwnymi z prawej strony |
| 6 | 10 | Jednostka sterująca światłami do jazdy dziennej (DRL) |
| 7 | 7,5 | Silnik okna lewego tylnego ćwiartki zasilania (przekaźniki otwierania i zamykania) |
| 8 | 20 | Silnik przedniej szyby pasażera, przełącznik przedniej szyby pasażera |
| 9 | 15 | Jednostka audio, przednie i tylne gniazda zasilania akcesoriów, wyświetlacz nawigacji (2000-2004), jednostka nawigacji (2000-2004) |
| 10 | 15 | Światła na desce rozdzielczej i konsoli, multipleksowa jednostka sterująca kierowcy, przednie światła obrysowe boczne, oświetlenie tablicy rejestracyjnej, tylne światła, oświetlenie lusterka kosmetycznego, jednostka audio, światło w kieszeni środkowej, zegar, jednostka sterująca klimatyzacją, przełącznik świateł zespolonych, światło głównego przełącznika tempomatu, zespół miernika , Światło przełącznika ostrzegania o zagrożeniu, Panel sterowania nagrzewnicą, Światło przełącznika świateł wewnętrznych, Światło przełącznika drzwi przesuwnych zasilania, Światło przełącznika tylnego wentylatora klimatyzacji, Przekaźnik światła tylnego, Światło przełącznika TCS |
| 11 | 10 | Światło przestrzeni ładunkowej, lewe i prawe przednie i tylne indywidualne światła mapy, przednie indywidualne światło mapy, wyświetlacz nawigacyjny (2000-2004), jednostka nawigacyjna (2000-2004), jednostka audio, światła sufitowe, zespół wskaźników, jednostka sterująca multipleksem pasażera ( z systemem dostępu bezkluczykowego), wyświetlacz nawigacyjny, reflektory, jednostka Homelink |
| 12 | 20 | Przekaźnik drzwi napełniania paliwa (przełącznik drzwi napełniania paliwa), jednostki sterujące zamka drzwi przesuwnych (przekaźnik drzwi napełniania paliwa), moduł sterowania multipleksem pasażera |
| 13 | 7,5 | Jednostka sterująca klimatyzacją (EX, EX-L), zegar (z wyjątkiem nawigacji), jednostka sterująca multipleksem drzwi, jednostka sterująca multipleksem kierowcy, zespół wskaźnika, panel sterowania ogrzewaniem (LX), moduł odbiornika bezkluczykowego (EX, EX-L), lewy i lewy Jednostki sterujące prawymi drzwiami przesuwnymi (EX, EX-L), jednostka sterująca multipleksem pasażera, moduł sterujący układu napędowego (PCM), lampka kontrolna immobilizera |
| 14 | 7,5 | Jednostka sterująca ABS (1999-2000 LX), jednostka sterująca ABS/TCS (EX, EX-L, ’01-2004 LX) |
| 15 | 20 | 1999-2000: Jednostka sterująca multipleksem drzwi (okno zasilania kierowcy) |
| 7,5 | 2001-2004: Jednostka sterująca multipleksem drzwi (okno elektryczne kierowcy), jednostka sterująca okna elektrycznego | |
| 16 | 7,5 | Silnik prawej tylnej ćwiartki zasilania (przekaźniki otwierania i zamykania) |
| R1 | Zasilanie okna | |
| R2 | Gniazdo zasilania akcesoriów | |
| R3 | Odmgławiacz tylnej szyby |

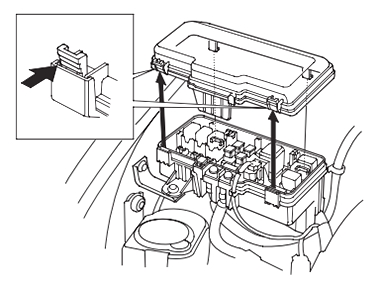

Skrzynki bezpieczników w komorze silnika

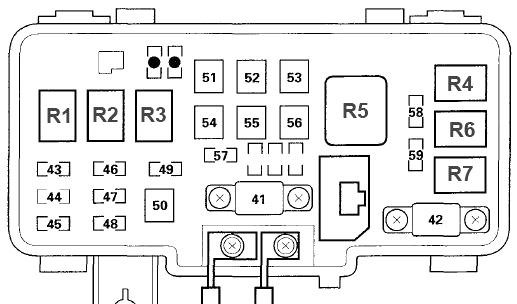

Skrzynka bezpieczników 1
| Numer | Ampery [A] | Opis |
|---|---|---|
| 41 | 120 | Dystrybucja mocy |
| 42 | 50 | Przełącznik zapłonu (BAT) |
| 43 | 15 | Prawy reflektor, przekaźnik świateł do jazdy dziennej (DRL) |
| 44 | – | – |
| 45 | 15 | Lewy reflektor, wskaźnik świateł drogowych, przekaźnik świateł do jazdy dziennej (DRL), jednostka sterująca DRL |
| 46 | 15 | Przekaźnik główny PGM-FI, złącze łącza danych (DLC) |
| 47 | 20 | Jednostka sterująca ABS (1999-2000 LX), jednostka sterująca ABS/TCS (EX, EX-L, 2001-04 LX), światła hamowania, jednostka tempomatu, przekaźnik klaksonu, światło kluczyka zapłonu, przełącznik blokady kluczyka, PCM |
| 48 | 20 | Jednostka sterująca ABS (1999-2000 LX), jednostka sterująca ABS/TCS (EX, EX-L, 2001-2004 LX) |
| 49 | 15 | Przełącznik ostrzegania o zagrożeniach, kierunkowskaz/przekaźnik zagrożenia |
| 50 | 30 | Silnik pompy ABS (1999-2000 LX), moduł modulatora ABS/TCS (EX, EX-L, 2001-2004 LX) |
| 51 | 40 | Bezpieczniki: № 1, 7, 8, 15, 16 |
| 52 | 30 | Sterownik prawych drzwi przesuwnych (EX, EX-L) |
| 53 | 30 | Odmgławiacz tylnej szyby (przekaźnik odmgławiacza tylnej szyby) |
| 54 | 40 | Bezpieczniki: № 9, 10, 11, 12, 13 |
| 55 | 40 | Bezpieczniki: № 2, 3, 4, 5, 6 |
| 56 | 40 | Silnik dmuchawy przedniej |
| 57 | 30 | Silnik wentylatora chłodnicy |
| 58 | 30 | Silnik wentylatora skraplacza klimatyzacji |
| 59 | 7,5 | Sprzęgło sprężarki klimatyzacji |
| • | – | Zapasowy |
| R1 | Reflektor nr 1 (prawy) | |
| R2 | Reflektor №2 (lewy) | |
| R3 | Klakson | |
| R4 | Wentylator skraplacza klimatyzacji | |
| R5 | Silnik dmuchawy przedniej | |
| R6 | Wentylator chłodnicy | |
| R7 | Sprzęgło sprężarki klimatyzacji | |
Schemat skrzynki bezpieczników nr 2 (1999-2002)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | EX, EX-L: Jednostka sterująca drzwiami przesuwnymi z lewej strony |
| 2 | 40 | Tylny silnik dmuchawy klimatyzacji |
Skrzynka bezpieczników nr 3 (1999-2002)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | EX-L: Podgrzewacze siedzeń |
| 2 | 20 | EX-L: tylny system rozrywki (audio, DVD) |

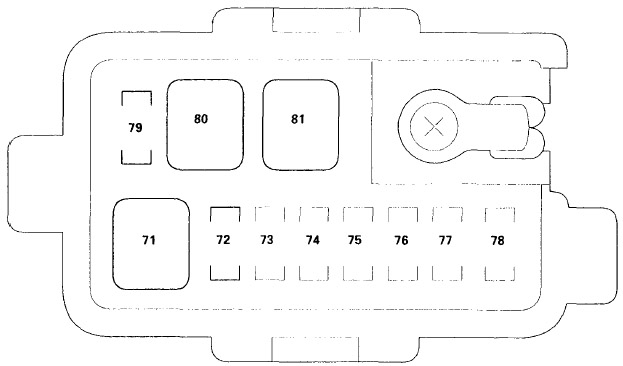

Skrzynka bezpieczników nr 2 (2003-2004)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 71 | 20 | Tylny system rozrywki (audio, DVD) |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | – | – |
| 78 | 20 | Ogrzewacze siedzeń |
| 79 | 20 | Jednostka sterująca okna elektrycznego |
| 80 | 40 | Tylny silnik dmuchawy klimatyzacji |
| 81 | 30 | Jednostka sterująca lewymi drzwiami przesuwnymi |

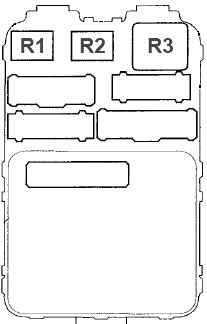

Skrzynka przekaźnikowa 1
| Numer | Przekaźnik |
|---|---|
| R1 | Silnik pompy ABS |
| R2 | Bezpieczny w przypadku ABS |
| R3 | Główny wentylator chłodnicy |
Skrzynka przekaźnikowa 2
| Numer | Przekaźnik |
|---|---|
| R1 | TCS |
| R2 | Przerywana wycieraczka |
| R3 | EX-L: Podgrzewanie siedzeń |
| R4 | – |
