W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Odyssey RA z lat: 1994, 1995, 1996, 1997, 1998.

Honda Odyssey RA to minivan produkowany w latach 1994-1999. Model ten został zaprojektowany z myślą o przewozie większej liczby pasażerów i oferuje przestronne wnętrze oraz liczne funkcje i opcje, które czynią podróż komfortową.

Honda Odyssey RA wyróżnia się charakterystycznym, pudełkowatym kształtem nadwozia, który zapewnia dużą ilość przestrzeni wewnątrz pojazdu. Minivan oferuje wygodne siedzenia dla 7 lub 8 pasażerów, w zależności od konfiguracji. W zależności od wersji i rynku, Honda Odyssey RA może być wyposażona w różne funkcje, takie jak klimatyzacja, elektryczne szyby, centralny zamek, system audio czy elektrycznie regulowane fotele.

Pod względem napędu, Honda Odyssey RA może być wyposażona w benzynowe silniki czterocylindrowe o pojemnościach od 2,2 do 2,3 litra. Moc przenoszona jest na przednie koła za pomocą manualnej skrzyni biegów lub automatycznej skrzyni biegów.

Wnętrze Honda Odyssey RA jest przestronne i oferuje wiele możliwości konfiguracji przestrzeni ładunkowej. Tylne siedzenia można składać lub zdejmować, co umożliwia łatwe dostosowanie wnętrza do różnych potrzeb. Dodatkowo, minivan może być wyposażony w liczne schowki i udogodnienia, takie jak uchwyty na kubki, schowki na bagaż i inne miejsca do przechowywania.

Honda Odyssey RA jest ceniona za swoją niezawodność, trwałość i jakość wykonania. Jest popularnym wyborem dla rodzin i osób potrzebujących przestronnego i funkcjonalnego pojazdu do podróży z większą liczbą pasażerów.

Jeśli masz jakieś konkretne pytania na temat Honda Odyssey RA, chętnie udzielę dodatkowych informacji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda Odyssey RL1 (1999-2004) - schematy bezpieczników i przekaźników



Przedział pasażerski

Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

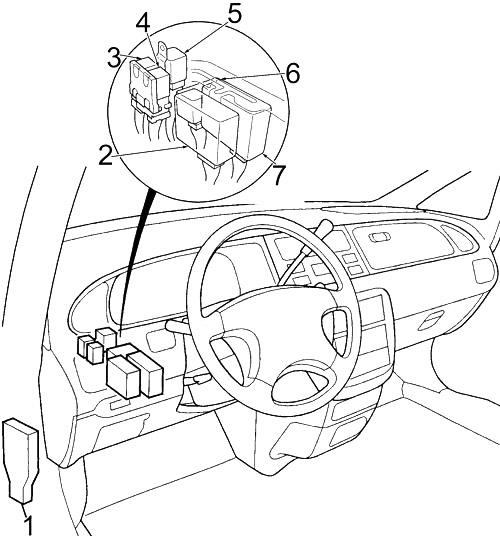

  1. Skrzynka bezpiecznikowa
  2. Jednostka sterująca światłami do jazdy dziennej (DRL)
  3. 1994→?: Przekaźnik odcinający rozrusznik
    ?→1999: Przekaźnik otwarcia szyberdachu
    ?→ 1999: Przekaźnik odcinający światła mijania (z DRL)
  4. Przekaźnik zamykania szyberdachu
  5. 1994→?: Przekaźnik otwarcia szyberdachu
    ?→ 1999: Przekaźnik odcięcia rozrusznika
  6. 1994→?: Przekaźnik mijania (z DRL)
    ?→ 1999 :  Główny przekaźnik PGM-FI
  7. Jednostka sterująca blokadą



Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

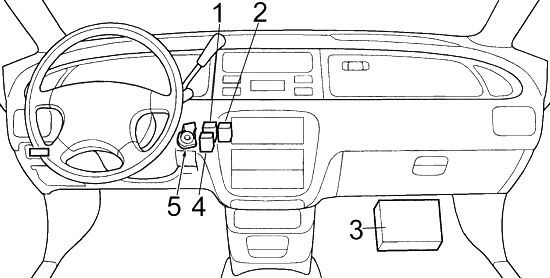

  1. 1994→?: Przekaźnik klaksonowy
    ?→ 1999: Przekaźnik bezpieczeństwa ABS
  2. ?→1999: Przekaźnik wsteczny A/T
  3. Moduł sterujący układu napędowego (PCM)
  4. Przekaźnik zapalniczki
  5. ?→1999: Jednostka immobilizera



Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

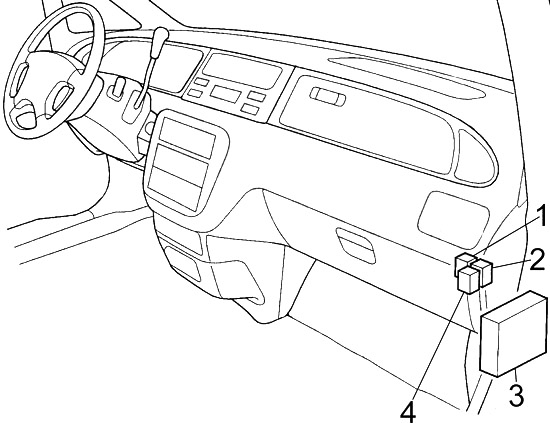

  1. →1999: Przekaźnik klaksonowy
  2. ?→1999: Przekaźnik wsteczny A/T
    1994→?: Przekaźnik zabezpieczający przed uszkodzeniem ABS (przód)
  3. 1994 → ?:  Przekaźnik bezpieczeństwa ABS (tył)
  4. Jednostka sterująca ABS



Skrzynka bezpieczników w przedziale pasażerskim

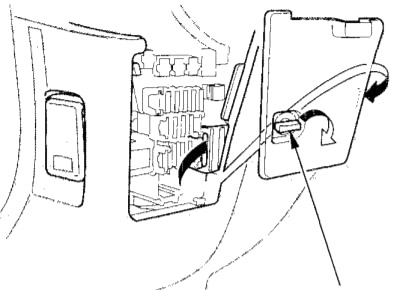

Skrzynka bezpieczników znajduje się za pokrywą na dolnym panelu po stronie kierowcy.

Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

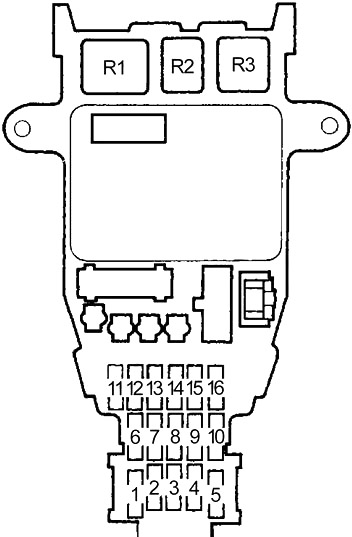

Numer Ampery [A] Opis
1 15 Zapasowy
2 10 Światła cofania, wskaźnik i lampki ostrzegawcze/wskaźniki, wskaźnik położenia dźwigni zmiany biegów, elektromagnes blokady zmiany biegów, wskaźnik bezpieczeństwa, czujnik prędkości pojazdu (VSS), światła/przekaźnik kierunkowskazów zegara, zintegrowana jednostka sterująca
3 15 Główny przekaźnik PGM-FI, pompa paliwowa, jednostka dodatkowego układu przytrzymującego (SRS)
4 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
5 7,5 Zapasowy
6 20 Zapasowy
7 7,5 1994→?: Alternator, moduł sterowania skrzyni biegów (TCM), czujnik obciążenia elektrycznego (ELD), moduł sterowania wentylatorem chłodnicy, tempomat (ECU)
15 ?→1999: Alternator, moduł sterowania skrzyni biegów (TCM), czujnik obciążenia elektrycznego (ELD), moduł sterowania wentylatorem chłodnicy, tempomat (ECU)
8 10 1994→?: Przekaźnik okienny, szyberdach, tylna wycieraczka
15 ?→1999: Cewki zapłonowe
9 30 1994→?: Przednia wycieraczka/spryskiwacz, wycieraczka przerywana
10 ?→1999: Przednia wycieraczka/spryskiwacz, wycieraczka przerywana
10 10 Zapasowy
11 30 Zapasowy
12 7,5 Zasilanie lusterka
13 7,5 Przekaźnik sterowania nagrzewnicą, przekaźnik sprzęgła sprężarki klimatyzacji, moduł sterowania wentylatorem chłodnicy, silnik sterowania recyrkulacją, panel sterowania nagrzewnicy, lampka kontrolna odmgławiacza tylnej szyby, silnik sterowania trybem, termostat klimatyzacji, przekaźnik odmgławiacza tylnej szyby, przekaźnik silnika dmuchawy
14 7,5 Przekaźnik główny PGM-FI, moduł sterujący silnika/zespołu napędowego (ECM/PCM), wskaźnik (obwód kontroli hamulców), sygnał rozrusznika
15 7,5 Jednostka sterująca światłami do jazdy dziennej (DRL)
16 7,5 Antena silnika radiowego, przekaźnik zapalniczki
Uchwyt
17 10 ?→1999: Przekaźnik szyby elektrycznej, przekaźnik szyberdachu, wycieraczka tylna
Przekaźnik
R1 Kierunkowskaz i  światła awaryjne
R2 Silnik dmuchawy
R3 Odmgławiacz tylnej szyby
Zobacz także:  Honda CR-V V (2017) - schematy bezpieczników i przekaźników

Komora silnika

Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

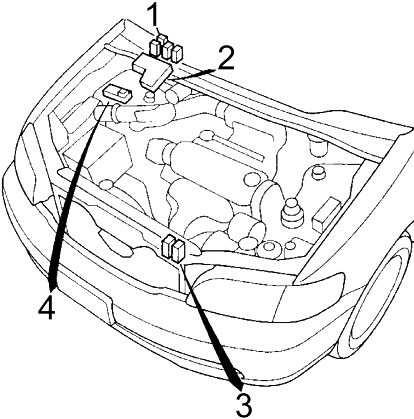

  1. Skrzynka przekaźnikowa №1
  2. Skrzynka bezpieczników №1
  3. Skrzynka przekaźnikowa №2
  4. Skrzynka bezpieczników №2



Skrzynka bezpieczników komory silnika 1

Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

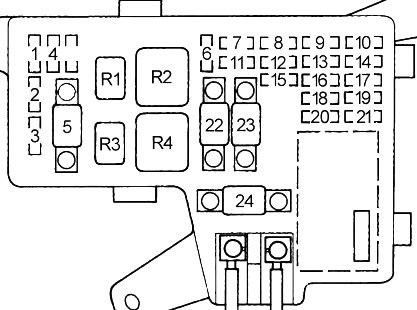

Numer Ampery [A] Opis
1 20 Silnik wentylatora chłodnicy
2 15 Prawy reflektor
3 15 Lewy reflektor
4 30 Odmrażacz tylnej szyby
5 50 Stacyjka
6 20 Silnik prawego tylnego okna zasilania
7 20 Silnik prawego przedniego okna elektrycznego
8 30 Szyberdach
9 20 Silnik wentylatora skraplacza klimatyzacji, przekaźnik sprzęgła sprężarki klimatyzacji, zespół czasowy wentylatora chłodzącego
10 7,5 Radio (rezerwa), zegar, moduł sterowania silnikiem/zespołem napędowym (ECM/PCM), moduł sterowania skrzynią biegów (TCM)
11 20 Silnik i przełącznik lewego tylnego okna zasilania
12 20 Silnik i przełącznik lewej przedniej szyby elektrycznej
13 10 ECU (wtryskiwacz) (ECM/PCM)
14 20 Jednostka sterująca zamkiem elektrycznym
15 15 1994→?: Światła do jazdy dziennej (DRL)
10 ?→1999: Światła do jazdy dziennej (DRL)
16 15 Światła postojowe
17 7,5 Światło kopuły, oświetlenie sufitowe, zapalniczka, antena zasilania światła bagażnika, zintegrowana jednostka sterująca
18 20 Moc silnika wysokości siedziska
19 15 Radio, Zapalniczka
20 15 Światło stop, klakson
21 10 Światła awaryjne
22 40 Dmuchawa nagrzewnicy
23 40 Wycieraczka
24 100 Akumulator, dystrybucja zasilania
Przekaźnik
R1 Wentylator chłodnicy
R2 Opornik
R3 Zasilanie okna
R4 Czołówka
Zobacz także:  Honda StepWGN (2001-2005) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników komory silnika 2

Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

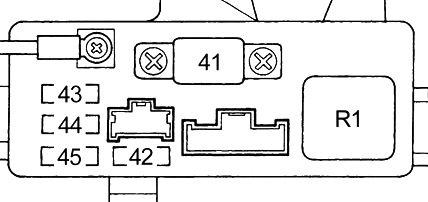

Numer Ampery [A] Opis
41 40 1994 →?: Przekaźnik silnika ABS
30 ?→1999: Przekaźnik silnika ABS
42 10 1994 →?: Jednostka sterująca ABS
7,5 ?→1999: Jednostka sterująca ABS
43 20 1994 →?: Elektromagnesy przednie ABS
20 ?→1999: Elektromagnesy ABS
44 15 1994→?: Tylny elektromagnes ABS, jednostka sterująca ABS
45  –
Przekaźnik
R1 Silnik pompy ABS

Skrzynka przekaźnikowa 1

Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Niska wycieraczka przedniej szyby
R2 Przerywana wycieraczka
R3 Wysoka wycieraczka przedniej szyby
R4 Silnik wycieraczek przedniej szyby

Skrzynka przekaźnikowa 2

Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników

Numer Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji
R2 Wentylator skraplacza
