W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Odyssey z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017. Honda Odyssey (2011-2017) to minivan produkowany przez japońską firmę Honda. Ten model charakteryzuje się przestronnym wnętrzem, doskonałym komfortem jazdy i różnymi udogodnieniami dla pasażerów. Oto kilka ogólnych informacji o Honda Odyssey (2011-2017): […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Odyssey z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Honda Odyssey (2011-2017) to minivan produkowany przez japońską firmę Honda. Ten model charakteryzuje się przestronnym wnętrzem, doskonałym komfortem jazdy i różnymi udogodnieniami dla pasażerów. Oto kilka ogólnych informacji o Honda Odyssey (2011-2017):
To ogólne informacje na temat Honda Odyssey (2011-2017). Oczywiście, istnieje wiele innych szczegółów i funkcji, które można by omówić. Jeśli masz jakieś konkretne pytania dotyczące tego modelu, chętnie na nie odpowiem.
Przedział pasażerski
Skrzynka bezpieczników w przedziale pasażerskim 1

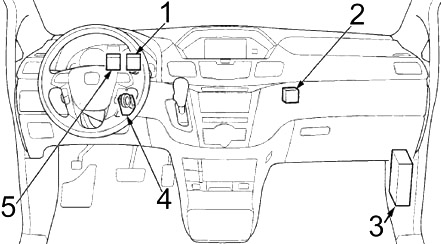

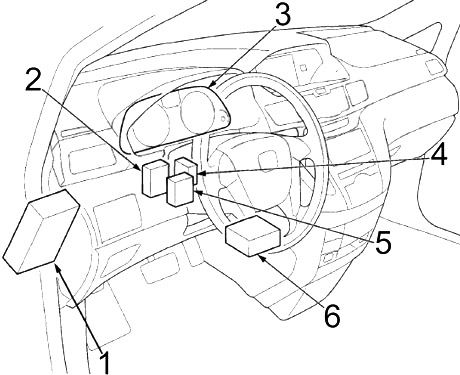

Znajduje się pod deską rozdzielczą. Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

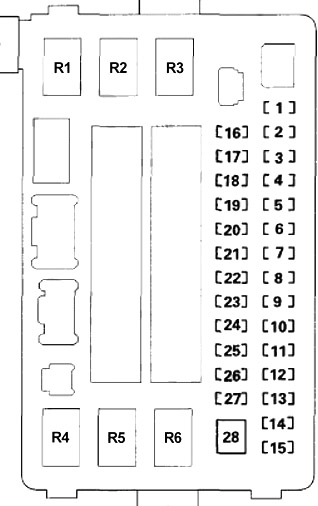

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 7,5 | Siłownik zamka drzwi przedniego pasażera |
| 2 | 7,5 | Prawy siłownik zamka drzwi przesuwnych |
| 3 | 7,5 | Siłownik zamka drzwi kierowcy |
| 4 | 7,5 | Siłownik zamka drzwi przedniego pasażera |
| 5 | 7,5 | Prawy siłownik zamka drzwi przesuwnych |
| 6 | 7,5 | Siłownik zamka drzwi kierowcy (przekaźnik zamka drzwi zasilania (DR UNLOCK)), przekaźnik zamka drzwi zasilania (DR UNLOCK) |
| 7 | 20 | Bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 1, 2, 3, 4, 5 |
| 8 | 10 | Opcja HAC |
| 9 | 20 | Jednostka sterująca lewymi drzwiami przesuwnymi |
| 10 | 15 | Bezpieczniki (skrzynka bezpieczników przedziału bagażowego): №12, 13 |
| 11 | 7,5 | Przekaźnik cofania, automatyczne przyciemnianie lusterka wewnętrznego, kompas elektryczny, moduł sterowania wskaźnikiem, światła cofania, zintegrowana jednostka sterująca multipleksu (MICU), jednostka sterująca czujnika parkowania i cofania, jednostka sterująca lusterkiem elektrycznym, jednostka sterująca mocą fotela, elektromagnes blokady zmiany biegów , Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS) |
| 12 | 20 | Bezpieczniki (skrzynka bezpieczników komory silnika nr 1): nr 3, 4, 5, 6, 7 |
| 13 | 7,5 | Audio Display – jednostka sterująca adaptera USB, jednostka audio, jednostka nawigacji audio, przekaźnik gniazda zasilania akcesoriów w przestrzeni bagażowej, przekaźnik gniazda zasilania przednich dolnych akcesoriów, przekaźnik gniazda zasilania przednich górnych akcesoriów, przedni mikrofon aktywnej redukcji szumów (ANC), przedni HFL-ANC Mikrofon, wyświetlacz nawigacyjny, pokrętło interfejsu, cewka blokady klucza, tylny mikrofon z aktywną redukcją szumów (ANC) |
| 14 | 7,5 | Moduł sterujący układu napędowego – PCM, sygnał rozrusznika |
| 15 | 20 | Silnik elektrycznie opuszczanego przedniego fotela kierowcy ( przełącznik regulacji fotela kierowcy), silnik przesuwu fotela kierowcy (przełącznik regulacji fotela kierowcy ), jednostka sterująca HandsFreeLink, jednostka sterująca elektrycznie regulowanego fotela |
| 16 | 20 | Jednostka sterująca/silnik szyberdachu |
| 17 | 20 | Przekaźnik lewego tylnego okna zasilania, przełącznik lewego tylnego okna zasilania |
| 18 | 10 | Inteligentny system wprowadzania |
| 19 | 20 | Główny wyłącznik okna zasilania |
| 20 | – | – |
| 21 | 20 | Pompa paliwa (przekaźnik główny PGM-FI nr 2), jednostka sterująca bezkluczykowa immobilizera, moduł sterujący układu napędowego – PCM (IG1) |
| 22 | 15 | Bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 19, 20, 21, 22, 23 |
| 23 | 7,5 | Modulator-jednostka sterująca VSA, czujnik przyspieszenia prędkości odchylania |
| 24 | 7,5 | Detektor obciążenia elektrycznego (ELD), przełącznik położenia pedału hamulca, moduł sterujący układu napędowego (PCM) |
| 25 | 7,5 | Moduł sterujący układu napędowego – PCM (STRLD) |
| 26 | 7,5 | Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora skraplacza klimatyzacji (dioda A/C), moduł falownika klimatyzacji, automatyczne przyciemnianie lusterka wewnętrznego, jednostka klimatyzacji, silnik chłodnicy, przekaźnik sterowania wentylatorem (dioda A/C), przód Przekaźnik silnika dmuchawy, jednostka sterująca HVAC, jednostka sterująca lusterkiem elektrycznym, wyłącznik główny szyby elektrycznej, tylny panel sterowania klimatyzacją, tylna jednostka sterująca klimatyzacją, tylny przekaźnik silnika dmuchawy, przekaźnik odmgławiacza tylnej szyby, przekaźnik ogrzewania siedzenia |
| 27 | 7,5 | Światła do jazdy dziennej (DRL), moduł sterowania przekaźnikami |
| 28 | 7,5 | Blokada klawiszy |
| 29 | 7,5 | Silnik podparcia lędźwiowego kierowcy (przełącznik podparcia lędźwiowego kierowcy) |
| 30 | 7,5 | Jednostka sterująca systemu monitorowania ciśnienia w oponach (TPMS) |
| 31 | – | – |
| 32 | 20 | Elektryczny silnik opuszczania tylnego fotela kierowcy, przełącznik regulacji fotela kierowcy, silnik pochylania fotela kierowcy, jednostka sterująca fotela elektrycznego |
| 33 | 40 | Jednostka sterująca lewymi drzwiami przesuwnymi |
| 34 | – | – |
| R1 | Starter Cut №1 | |
| R2 | Starter Cut №2 | |
| R3 | PGM-FI Główny №2 (Pompa Paliwa) | |
| R4 | Zapłon (cięcie IG2) | |
| R5 | Zapłon (wycięcie ACC) | |
Skrzynka bezpieczników w przedziale pasażerskim nr 2

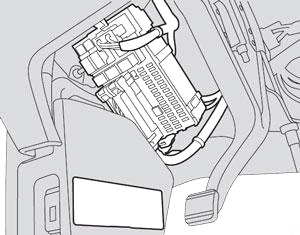

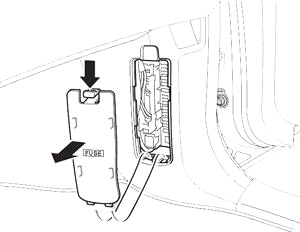

Znajduje się na dolnym panelu bocznym. Zdejmij pokrywę, aby otworzyć.

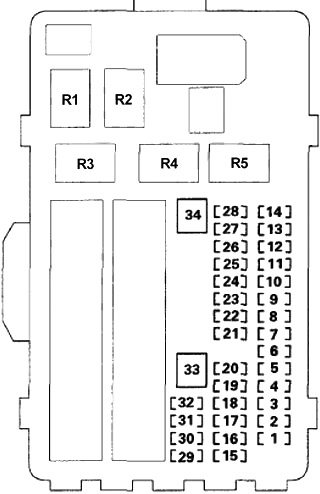

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Wzmacniacz dźwięku |
| 2 | 20 | Przekaźnik prawego tylnego okna zasilania, przełącznik prawego tylnego okna zasilania |
| 3 | 10 | Jednostka sterująca mocowania silnika (przekaźnik sterujący aktywnego sterowania mocowaniem silnika (ACM)) |
| 4 | – | – |
| 5 | 20 | Jednostka sterująca podgrzewaczem siedzenia ( przekaźnik podgrzewacza siedzenia ) |
| 6 | – | – |
| 7 | 20 | Silnik przesuwu przedniego fotela pasażera ( przełącznik regulacji przedniego fotela pasażera) |
| 8 | 20 | Elektryczny silnik pochylania przedniego fotela pasażera (przełącznik regulacji przedniego fotela pasażera) |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | 20 | Jednostka sterująca prawymi drzwiami przesuwnymi |
| 14 | 15 | Gniazdo zasilania akcesoriów przestrzeni ładunkowej (przekaźnik gniazda zasilania akcesoriów przestrzeni ładunkowej) |
| 15 | 15 | Gniazdo zasilania przednich dolnych akcesoriów (przekaźnik gniazda zasilania przedniej konsoli) |
| 16 | – | – |
| 17 | – | – |
| 18 | 20 | Przełącznik szyby przedniego pasażera |
| 19 | 10 | Jednostka dodatkowego systemu przytrzymującego (SRS) |
| 20 | 7,5 | Przekaźnik sterowania aktywnego sterowania mocowaniem silnika (ACM), jednostka sterująca mocowania silnika, jednostka sterująca prawych drzwi przesuwnych, jednostka sterująca ogrzewaniem siedzeń |
| 21 | 7,5 | Jednostka sterująca poziomowaniem reflektorów (z HID) |
| 22 | – | – |
| 23 | 7,5 | Wskaźnik odcięcia poduszki powietrznej przedniego pasażera, moduł systemu wykrywania pasażerów (ODS), moduł dodatkowego systemu bezpieczeństwa (SRS), bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 24 |
| 24 | – | – |
| 25 | 7,5 | Oświetlenie: Oświetlenie panelu wskaźnika położenia biegu A/T, moduł audio, moduł audio, lampka wyłącznika BSI OFF, moduł klimatyzacji, lampka przełącznika lodówki, lampka w przestrzeni na nogi kierowcy, lampka przełącznika zasilania tylnej klapy kierowcy, lampka w schowku na rękawiczki, lampka przełącznika ostrzegania o zagrożeniach , Jednostka sterująca HVAC, Jednostka HomeLink, Włącznik oświetlenia wewnętrznego, Włącznik zasilania drzwi przesuwnych lewego słupka B, Włącznik światła czujnika parkowania i cofania, Światło w przestrzeni na nogi pasażera, Światło włącznika zasilania drzwi przesuwnych, Tylny panel sterowania klimatyzacją, Tylny sterownik i ekran, zespół gniazda pomocniczego Res, przełącznik zasilania drzwi przesuwnych prawego słupka B, światła przełączników na kierownicy, lampka wyłącznika VSA OFF |
| 26 | – | – |
| 27 | 15 | Gniazdo zasilania przednich górnych akcesoriów (przekaźnik gniazda zasilania przednich górnych akcesoriów) |
| 28 | – | – |
| R1 | Podgrzewacz siedzeń | |
| R2 | Prawe tylne okno zasilania | |
| R3 | Aktywna kontrola mocowania silnika (ACM) | |
| R4 | Gniazdo zasilania akcesoriów w przestrzeni ładunkowej | |
| R5 | Przednie dolne gniazdo zasilania akcesoriów | |
| R6 | Gniazdo zasilania przednich górnych akcesoriów | |
Skrzynka przekaźników przedziału pasażerskiego
| Numer | Przekaźnik |
|---|---|
| R1 | Oświetlenie wewnętrzne wycięte |
| R2 | Silnik dmuchawy przedniej |
Komora silnika

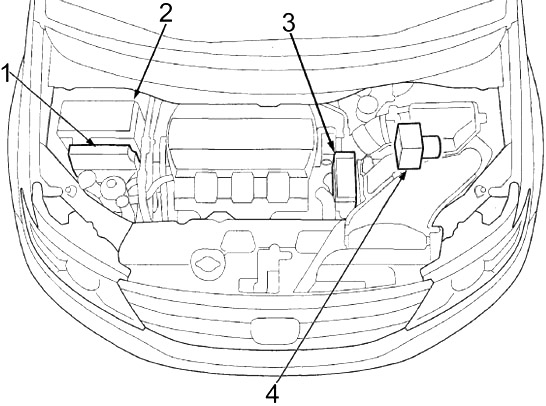

Skrzynka bezpieczników 1

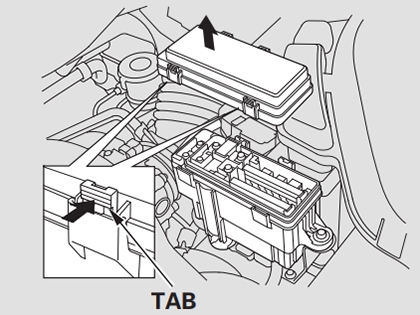

Znajduje się po stronie pasażera, w pobliżu zbiornika spryskiwacza przedniej szyby. Naciśnij zakładki, aby otworzyć pudełko.

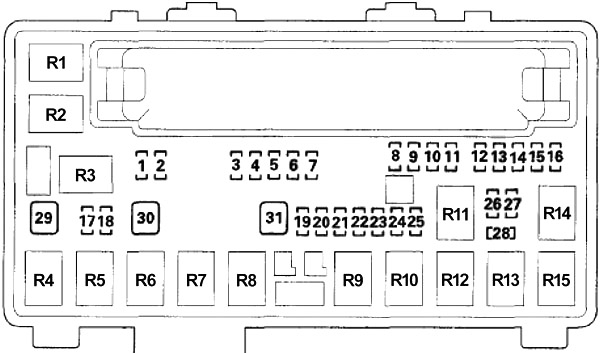

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | 15 | Alternator, zawór upustowy pochłaniacza par paliwa (EVAP), PCM (VBSOL) |
| 4 | 15 | Przekaźnik silnika spryskiwacza tylnej szyby, przekaźnik główny wycieraczek, przekaźnik silnika spryskiwacza szyby przedniej, silnik spryskiwacza szyby przedniej/tylnej (przekaźnik silnika spryskiwacza szyby przedniej lub przekaźnik silnika spryskiwacza tylnej szyby) |
| 5 | 7,5 | Moduł sterujący układu napędowego – PCM (VBSOL2) |
| 6 | 7,5 | Moduł sterowania przekaźnika (IG1 ECU FR) |
| 7 | – | – |
| 8 | 15 | Przekaźnik pomocniczy PGM-FI, przedni czujnik stosunku paliwa do powietrza (A/F), przedni wtórny podgrzewany czujnik tlenu (HO2S), tylny czujnik stosunku powietrza do paliwa (A/F), tylny wtórny podgrzewany czujnik tlenu (HO2S) |
| 9 | 15 | Przekaźnik sterujący elektronicznego układu sterowania przepustnicą (ETCS), moduł sterujący układu napędowego – PCM (IG1 ETCS) |
| 10 | 15 | Przekaźnik główny PGM-FI nr 1, przekaźnik główny PGM-FI nr 2, moduł sterowania zespołem napędowym – PCM (IGP), czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP), przekaźnik sterujący elektronicznym systemem sterowania przepustnicą (ETCS), wtryskiwacze , Czujnik masowego przepływu powietrza (MAF), bezpiecznik (skrzynka bezpieczników komory silnika nr 1): nr 28 |
| 11 | 15 | Przekaźnik cewki zapłonowej, cewki zapłonowe |
| 12 | – | – |
| 13 | 7,5 | Moduł sterujący układu napędowego – PCM (VBUM) |
| 14 | – | – |
| 15 | 20 | Jednostka aktywnej redukcji szumów (ANC), jednostka sterująca adaptera audio Display-USB, jednostka audio-nawigacyjna, jednostka audio, jednostka sterująca HandsFreeLink, jednostka nawigacji Display Uni |
| 16 | 10 | Wyświetlacz audio, jednostka sterująca klimatyzacją, złącze łącza danych (DLC), zintegrowana jednostka sterująca multipleksem (MICU), przedni mikrofon HFL-ANC, moduł sterowania wskaźnikami, jednostka HomeLink, jednostka sterująca bezkluczykowa immobilizera, jednostka sterująca lewymi drzwiami przesuwnymi, zasilanie Jednostka sterująca lusterkami, jednostka sterująca fotelem elektrycznym, jednostka sterująca elektrycznie tylnej klapy, główny wyłącznik szyby, tylny kontroler i ekran, tylny MICU, moduł sterowania przekaźnikami, jednostka sterująca prawych drzwi przesuwnych |
| 17 | 7,5 | Sprzęgło sprężarki klimatyzacji (przekaźnik sprzęgła sprężarki klimatyzacji) |
| 18 | 20 | Przekaźnik świateł przeciwmgielnych, lewe/prawe światło przeciwmgielne |
| 19 | – | – |
| 20 | 10 | Prawe światło drogowe, moduł sterowania przekaźnikiem |
| 21 | – | – |
| 22 | 10 | Przekaźnik świateł tylnych, lewe przednie światło postojowe/boczne światło obrysowe, lewe wewnętrzne światło tylne, lewe światło tablicy rejestracyjnej, lewe tylne boczne światło obrysowe/tylne, prawe przednie światło postojowe/boczne światło obrysowe, prawe światło wewnętrzne tylne, prawe światło tablicy rejestracyjnej, prawe światło tylne, bezpieczniki (pasażer) Skrzynka bezpieczników przedziału nr 2): nr 25 |
| 23 | – | – |
| 24 | 10 | Światło drogowe lewego reflektora, moduł sterujący przekaźnika |
| 25 | – | – |
| 26 | 15 | Prawy reflektor (światła mijania) lub prawy HID Unit |
| 27 | 15 | Lewy reflektor (światła mijania) lub lewa jednostka HID |
| 28 | 7,5 | Podprzekaźnik PGM-FI, przekaźnik wentylatora chłodnicy (dioda klimatyzacji B) |
| 29 | 30 | Silnik wentylatora skraplacza klimatyzacji (przekaźnik wentylatora chłodnicy, przekaźnik sterowania wentylatorem), silnik wentylatora chłodnicy (przekaźnik wentylatora chłodnicy) |
| 30 | 30 | Silnik wentylatora skraplacza klimatyzacji (przekaźnik wentylatora skraplacza klimatyzacji) |
| 31 | 30 | Przekaźnik wysokiego/niskiego poziomu wycieraczek przedniej szyby (przekaźnik główny wycieraczek), silnik wycieraczek przedniej szyby (przekaźnik główny wycieraczek, przekaźnik silnika wycieraczek przedniej szyby i przekaźnik wysokiego/niskiego poziomu wycieraczek), przekaźnik silnika wycieraczek przedniej szyby (przekaźnik główny wycieraczek) |
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Sprężarka klimatyzacji | |
| R3 | Cewka zapłonowa | |
| R4 | Wentylator chłodnicy | |
| R5 | Sterowanie elektronicznym systemem sterowania przepustnicą (ETCS) | |
| R6 | Wentylator skraplacza klimatyzacji | |
| R7 | Wycieraczka główna | |
| R8 | Światła przeciwmgielne | |
| R9 | PGM-FI Sub | |
| R10 | PGM-FI Główna №1 | |
| R11 | Reflektor niski | |
| R12 | Sterowanie wentylatorem | |
| R13 | Klakson | |
| R14 | Światła tylne | |
| R15 | Silnik dmuchawy tylnej | |
Skrzynka bezpieczników 2

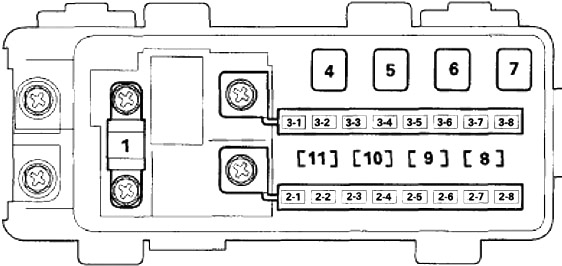

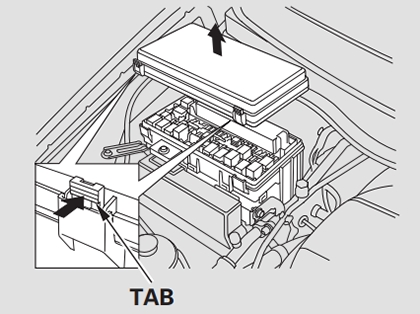

Dodatkowa skrzynka bezpieczników pod maską znajduje się w pobliżu akumulatora. Naciśnij zakładki, aby otworzyć pudełko.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 125 | Alternator, akumulator, zasilacz |
| 2-1 | 60 | Bezpieczniki (skrzynka bezpieczników komory silnika nr 1): nr 17, 18, 29, 30 |
| 2-2 | 50 | Bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 12, 13, 14, 15, 26, 27, 28 |
| 2-3 | 30 | Silnik dmuchawy tylnej (przekaźnik silnika dmuchawy tylnej) |
| 60 | HondaVAC | |
| 2-4 | 30 | Bezpiecznik (skrzynka bezpieczników komory silnika nr 2): nr 11, bezpieczniki (skrzynka bezpieczników komory silnika nr 1): nr 8, 9, 10, 11, 12, 13, 14, 15, 16 |
| 2-5 | 40 | Modulator VSA-jednostka sterująca |
| 2-6 | 30 | Bezpieczniki (skrzynka bezpieczników komory silnika nr 1): nr 9, 10 |
| 2-7 | 30 | Modulator VSA-jednostka sterująca |
| 2-8 | 30 | Bezpieczniki (skrzynka bezpieczników komory silnika nr 1): nr 8 |
| 3-1 | 50 | Bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 6, 7, 8, 9, 20, 33 |
| 3-2 | 50 | Przełącznik zapłonu, rozrusznik (przekaźnik rozrusznika nr 1 i przekaźnik rozrusznika nr 2), bezpiecznik (skrzynka bezpieczników w przedziale pasażerskim nr 2): nr 25 |
| 3-3 | 60 | Bezpieczniki (skrzynka bezpieczników przedziału bagażowego): № 1, 8, 14, 15, 16 |
| 3-4 | 50 | Bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 2): skrzynka bezpieczników/przekaźników nr 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 18 |
| 3-5 | 50 | Bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim nr 1): nr 15, 16, 17, 18, 19, 29, 30, 31, 32 |
| 3-6 | 60 | Przekaźnik niskiego napięcia reflektora, bezpieczniki (skrzynka bezpieczników komory silnika nr 1): nr 19, 20, 21, 22, 23, 24, 25, 26, 27, 31 |
| 3-7 | 40 | Silnik dmuchawy przedniej (przekaźnik silnika dmuchawy przedniej) |
| 3-8 | 40 | Jednostka sterująca prawymi drzwiami przesuwnymi |
| 4 | – | – |
| 5 | 40 | – |
| 6 | 40 | Odmgławiacz tylnej szyby (przekaźnik odmgławiacza tylnej szyby) |
| 7 | – | – |
| 8 | 7,5 | Czujnik baterii |
| 9 | 20 | Przełącznik położenia pedału hamulca, światła hamowania, zintegrowana jednostka sterująca Multiplex (MICU), wysoko montowane światło hamowania, klakson |
| Przekaźnik, klaksony | ||
| 10 | 15 | Przełącznik ostrzegawczy, zintegrowana jednostka sterująca Multiplex (MICU) |
| 11_ | 7,5 | Przekaźnik odcięcia świateł wewnętrznych, oświetlenie przestrzeni ładunkowej, oświetlenie wewnętrzne drzwi kierowcy, oświetlenie lusterka kosmetycznego kierowcy, przednie indywidualne oświetlenie mapy, oświetlenie sufitowe drzwi pasażera z przodu, oświetlenie kluczyka zapłonu, przekaźnik odcięcia świateł wewnętrznych, lewe tylne indywidualne oświetlenie mapy (2.), lewy tył Indywidualne światło mapy (3.), światło lusterka kosmetycznego pasażera, wewnętrzny przełącznik zasilania tylnej klapy, prawe tylne indywidualne światło mapy (2.), prawe tylne indywidualne światło mapy (3.) |

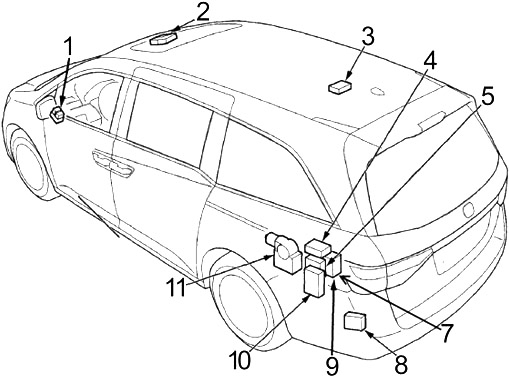

Skrzynka bezpieczników przedziału bagażowego

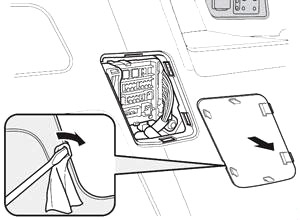

Tylna skrzynka bezpieczników znajduje się po lewej stronie przestrzeni ładunkowej. Zdejmij pokrywę, podważając krawędź pokrywy za pomocą płaskiego śrubokręta.

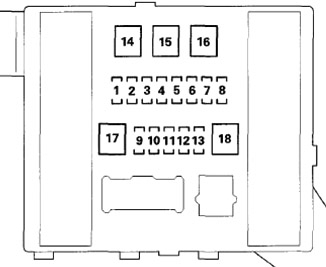

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Elektryczna jednostka sterująca tylnej klapy |
| 2 | – | – |
| 3 | – | – |
| 4 | 10 | Siłownik zwalniania klapy tylnej, przekaźnik siłownika zwalniania klapy tylnej |
| 5 | 7,5 | Siłownik zamka lewych drzwi przesuwnych, siłownik zamka lewych drzwi przesuwnych, przekaźnik zamka drzwi zasilania (LOCK), zasilanie |
| Przekaźnik blokady drzwi (ODBLOKOWANIE) | ||
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | 10 | Silnik wycieraczki tylnej szyby, przekaźnik silnika wycieraczki tylnej szyby |
| 13 | 7,5 | Jednostka sterująca informacji o martwym polu (BSI), jednostka sterująca lewymi drzwiami przesuwnymi, jednostka sterująca elektrycznie sterowanej tylnej klapy, zintegrowana jednostka sterująca tylnego multipleksu (MICU) |
| 14 | 40 | Elektryczna jednostka sterująca tylnej klapy |
| 15 | 30 | Jednostka inwertera klimatyzacji |
| 16 | – | – |
| 17 | – | – |
| 18 | – | – |
