Honda HR-V I (1998-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy HR-V I z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006. Honda HR-V I, znany również jako Honda Vezel w niektórych regionach, to kompaktowy crossover produkowany przez japońską markę Honda. Model ten debiutował w 1999 roku i zdobył uznanie dzięki […]

05/24/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy HR-V I z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Honda HR-V I, znany również jako Honda Vezel w niektórych regionach, to kompaktowy crossover produkowany przez japońską markę Honda. Model ten debiutował w 1999 roku i zdobył uznanie dzięki swojemu wyjątkowemu połączeniu stylowego wyglądu, elastycznego wnętrza i ekonomicznych jednostek napędowych.

Honda HR-V I wyróżnia się swoim charakterystycznym, sportowym wyglądem, który łączy elementy crossovera i coupe. Ma kompaktowe wymiary, które sprawiają, że jest łatwy w prowadzeniu w mieście, ale jednocześnie oferuje przestronność i funkcjonalność typowe dla większych pojazdów.

Wnętrze HR-V I jest dobrze zaprojektowane i oferuje elastyczną konfigurację przestrzeni, dzięki czemu można dostosować go do różnych potrzeb transportowych. Siedzenia można składać, a płaskie podłogi umożliwiają przewożenie większych przedmiotów. HR-V I jest również wyposażony w różne funkcje i technologie, takie jak systemy bezpieczeństwa, nawigacja satelitarna, system audio i wiele innych, które podnoszą komfort i przyjemność jazdy.

Pod względem napędu, HR-V I oferuje różne opcje silników benzynowych, które zapewniają odpowiednie osiągi i efektywność paliwową. W zależności od rynku, dostępne mogą być również jednostki napędowe hybrydowe.

Honda HR-V I cieszy się popularnością zarówno wśród miłośników miejskich crossoverów, jak i osób poszukujących praktycznego i wszechstronnego pojazdu. Dzięki połączeniu stylowego wyglądu, elastycznego wnętrza i oszczędnych jednostek napędowych, HR-V I jest atrakcyjnym wyborem dla osób poszukujących nowoczesnego i funkcjonalnego samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Honda StepWGN (1996-2001) - schematy bezpieczników i przekaźników

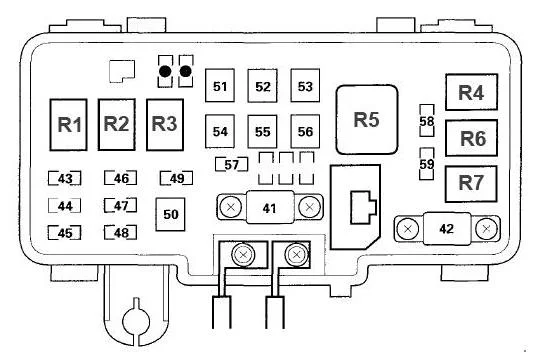

Komora silnika

Skrzynka bezpieczników i przekaźników

Honda HR-V I (1998-2006) - schematy bezpieczników i przekaźników

Opis

41 80A Akumulator, układ zasilania
42 50A Wyłącznik zapłonu (BAT)
43 20A Prawy reflektor, światło ostrzegawcze świateł drogowych
44 7,5A Sterownik tylnych świateł przeciwmgielnych (modele KG, KE)
45 20A Lewy reflektor
46 7,5/10A Przekaźnik świateł tylnych, zegar, kierunkowskazy, światła tylne, oświetlenie tablicy rejestracyjnej, zintegrowana jednostka sterująca, oświetlenie zestawu wskaźników, oświetlenie systemu audio, oświetlenie uchwytu na kubek, oświetlenie panelu sterowania ogrzewaniem, przednie światła pozycyjne, ściemniacz oświetlenia tablicy rozdzielczej (model KQ), złącze C (jeśli jest dostępne)
47 Światła stopu 10/15 A, elektromagnes blokady kluczyka (modele KQ, KU), zespół modulatora ABS, ECM/PCM
48 Modulator ABS 20A (ABS kompletny)
49 10/15A Przekaźnik kierunkowskazów/świateł awaryjnych, światło ostrzegawcze (modele KG i KE)
50 Modulator ABS 40A (ABS kompletny)
51 20A Przekaźnik podnośnika szyby, silnik szyby pasażera
52 20A Główny wyłącznik podnośnika szyby, silnik podnośnika szyby kierowcy
53
54 30A Bezpieczniki nr 23, 24 i 25 (w skrzynce bezpieczników/przekaźników pod deską rozdzielczą), złącze B (jeśli jest na wyposażeniu).
55 20A Podgrzewacze siedzeń (model KG)
56 40A Silnik wentylatora
57 20A Silnik wentylatora chłodnicy
58 20A Silnik wentylatora skraplacza
Sprzęgło sprężarki klimatyzacji 20A
59 15A Przekaźnik główny PGM-FI, złącze danych
Przekaźniki
1 Przekaźnik reflektorów nr 1
2 Przekaźnik reflektorów nr 2
3 Sygnał dźwiękowy, klakson
4 Silnik wentylatora
5 Wentylator skraplacza
6 Wentylator chłodnicy
7 Sprzęgło sprężarki klimatyzacji
8 Blok ELD (CVT)
Zobacz także:  Honda Accord IX (2013-2015) - schematy bezpieczników i przekaźników



Przedział pasażerski

Układ

Honda HR-V I (1998-2006) - schematy bezpieczników i przekaźników

Opis

  1. Zintegrowana skrzynka kontrolna
  2. Blokada zasilania/pilot zdalnego sterowania
  3. Jednostka sterująca myjki tylnej szyby (modele kg, ke)
  4. Jednostka sygnalizacji prędkości pojazdu (model ke)
  5. Przekaźnik podnośnika szyby (kolor przewodu: czarno-żółty, czarny, czarno-biały, czarno-zielony)
  6. Przekaźnik kierunkowskazu/zagrożenia (kolor przewodu: zielono-pomarańczowy, czarny i biało-zielony)
  7. Przekaźnik światła tylnego (kolory przewodów: czerwono-żółty, żółty, czerwono-czarny i czerwono-żółty)
  8. Skrzynka bezpieczników/przekaźników pod deską rozdzielczą
  9. Przekaźnik główny ogrzewania siedzenia (model kg) (kolor przewodu: czarny, czarno/żółty, czarny/pomarańczowy, biały/zielony) Przekaźnik blokady zmiany biegów (kq, ku: modele cvt) (kolor przewodu: czarny/niebieski, żółty, biały/zielony i czarno-żółty)
  10. Przekaźnik wyłączania rozrusznika (kierownica z lewej strony: cvt) (kolor przewodu: czarno-biały, czerwono-biały, czarno-czerwony i czarno-biały)
  11. Główny przekaźnik pgm-fi

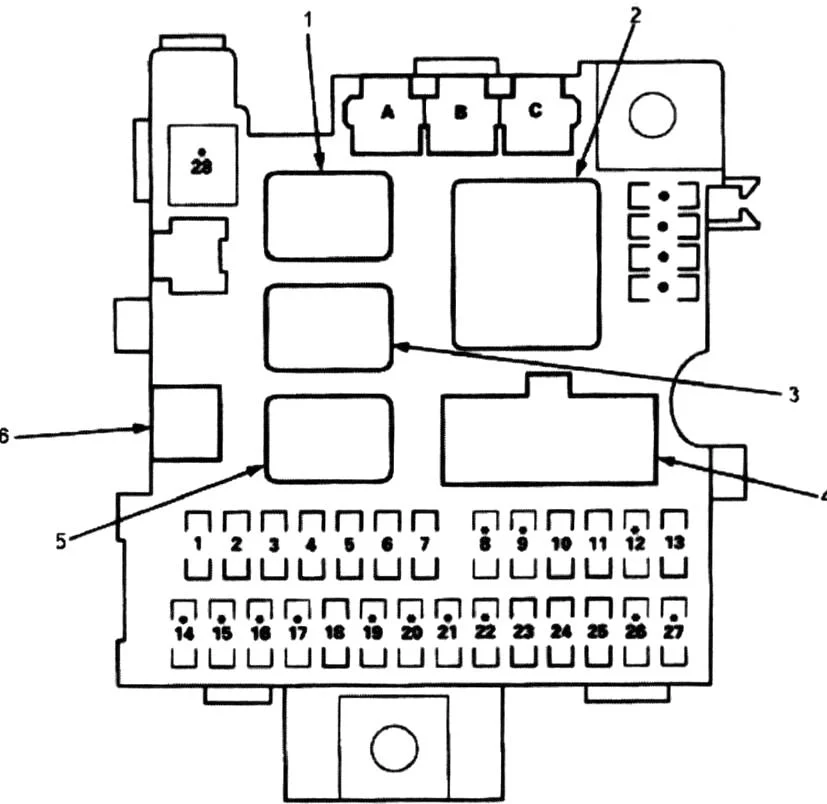

Skrzynka bezpieczników i przekaźników

W kabinie skrzynka bezpieczników i przekaźników znajduje się pod tablicą rozdzielczą po stronie kierowcy.

Honda HR-V I (1998-2006) - schematy bezpieczników i przekaźników

Opis

1 Jednostka SRS 10 A (VA)
2 Jednostka SRS 15 A (VA)
15A Wyłącznik bezwładnościowy (modele KG i KE), główny przekaźnik PGM-FI (oprócz modeli KG i KE)
3 20A Silnik wycieraczek przedniej szyby, silnik spryskiwacza przedniej szyby
4 10A Przełącznik korektora reflektorów (modele KG i KE), regulacja zasięgu reflektorów (modele KG i KE), jednostka sterująca wycieraczką tylnej szyby (modele KG i KE), silnik spryskiwacza tylnej szyby, silnik wycieraczki tylnej szyby, główny wyłącznik elektrycznego podnośnika szyby, elektryczny podnośnik szyby przekaźnik
5 10A Zintegrowana jednostka sterująca, przekaźnik kierunkowskazów/alarmu, światła cofania
6 Zespół zestawu wskaźników 7,5 A, zegar, jednostka ostrzegająca o prędkości pojazdu (model KY), jednostka alarmowa pasa bezpieczeństwa (modele KY i KQ), blokada zasilania/jednostka zdalnego sterowania, czujnik dodatkowy H02S (KG, KE, KN i KQ), Blok E1D (LPG), generator, VSS, czujnik główny H02S (modele KG, KE, KN i KO), PCM, elektrozawór sterujący upustem EVAP (modele KG, KY, KE i KU)
7 15A Dystrybutor
8 Nieużywany
9 Nieużywany
10 15F Odszraniacz tylnej szyby
11 7,5 A Przekaźnik silnika wentylatora, przekaźnik wentylatora chłodnicy, przekaźnik wentylatora skraplacza, przełącznik klimatyzacji, przekaźnik sprzęgła sprężarki klimatyzacji, silnik sterujący recyrkulacją, termostat klimatyzacji, zespół modulatora ABS, elektryczne lusterka, elektryczny odmrażacz lusterek (model KG), Elektryczne lusterka (z pilotem), główny przekaźnik ogrzewania siedzenia (model KG)
12 Nieużywany
13 7,5 A ECM/PCM, główny przekaźnik PGM-FI
14 Nieużywany
15 Nieużywany
16 Nieużywany
17 Nieużywany
18 15A System audio, zapalniczka
19 Nieużywany
20 Nieużywany
21 Nieużywany
22 Nieużywany
23 7,5 A Zegar, urządzenie ostrzegające o zapięciu pasów bezpieczeństwa (modele KY i KQ), zintegrowana jednostka sterująca, oświetlenie wnętrza, lampka ostrzegawcza immobilizera (modele KG, KE, KQ i KU), oświetlenie bagażnika, ECM/PCM
24 15A System audio
25 15A Blokada zasilania/pilot zdalnego sterowania
26 Nieużywany
27 Nieużywany
28 Nieużywany
Przekaźniki
1 Do przekaźnika podnośnika szyb
2 Przekaźnik kierunkowskazu/świateł awaryjnych
3 Do przekaźnika świateł tylnych
4 Do wyłącznika zapłonu
5 Do przekaźnika głównego podgrzewacza siedzenia (model KG)
Do przekaźnika blokady zmiany biegów (modele KQ i KU: OD)
6 Do głównej wiązki SRS
