Honda Fit i Jazz V (2020-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Fit i Jazz V z lat: 2020, 2021, 2022. Honda Fit i Jazz to kompaktowe samochody produkowane przez japońską markę Honda. Oba modele są praktyczne, wszechstronne i oferują efektywne wykorzystanie przestrzeni wewnątrz pojazdu. Honda Fit (znany również jako Honda Jazz w niektórych […]

05/24/2023
Czas czytania: 4 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Fit i Jazz V z lat: 2020, 2021, 2022.

Honda Fit i Jazz to kompaktowe samochody produkowane przez japońską markę Honda. Oba modele są praktyczne, wszechstronne i oferują efektywne wykorzystanie przestrzeni wewnątrz pojazdu.

Honda Fit (znany również jako Honda Jazz w niektórych regionach) jest znany ze swojego inteligentnego układu wnętrza, który umożliwia elastyczne dostosowanie przestrzeni ładunkowej do różnych potrzeb. Wnętrze jest dobrze zaprojektowane i oferuje komfortowe miejsce dla kierowcy i pasażerów. Fit jest również ceniony za swoje oszczędne jednostki napędowe, które zapewniają zarówno oszczędność paliwa, jak i przyjemną jazdę.

Jazz również cieszy się popularnością ze względu na swoją przestronność i wygodę. Jest idealnym wyborem dla osób poszukujących miejskiego samochodu o kompaktowych wymiarach, ale oferującego dużo miejsca w środku. Jazz posiada również zaawansowane systemy bezpieczeństwa i technologii, które podnoszą komfort i bezpieczeństwo jazdy.

Oba modele, Honda Fit i Jazz, są uznawane za niezawodne, solidne i dobrze wykonane samochody. Oferują również różne opcje silników, wyposażenie i wersje nadwoziowe, aby sprostać różnym preferencjom i potrzebom kierowców.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Hondy CR-V V (2020-2022) - schematy bezpieczników i przekaźników

Komora silnika

Skrzynka bezpieczników A

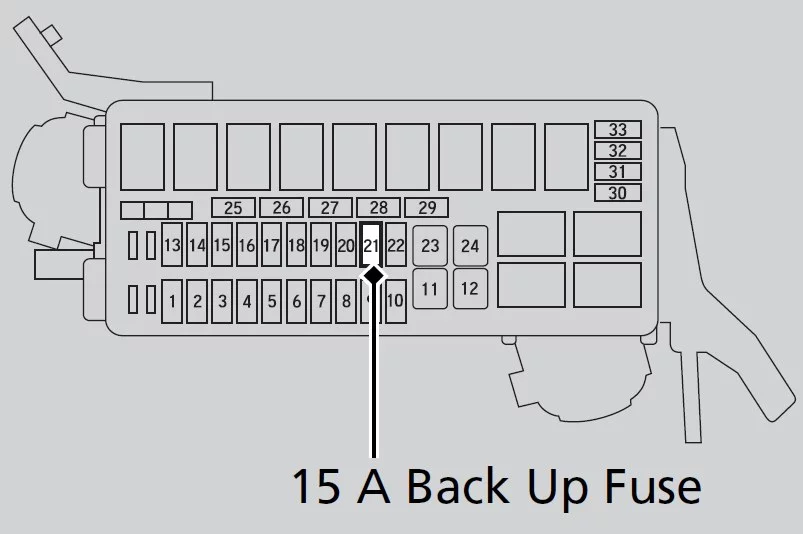

Zlokalizowana w pobliżu zbiornika płynu hamulcowego. Nacisnąć uchwyty, aby otworzyć skrzynkę.

Honda Fit i Jazz V (2020-2022) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Główne światła mijania 20
2 CDC* (30)
3 Światła awaryjne 10
4 DBW 15
5 Wycieraczka (30)
6 Światła stop 10
7 IGP 15
8 Cewka zapłonowa 15
9 ECP* (10)
10 EVTC (20)
11 DC/DC2 *
12 Główny wentylator 30
13 Przycisk rozrusznika* (30)
14 Sprzęgło MG 7,5
15 Czujnik akumulatora (7,5)
16
17 Światła dzienne (7,5)
18 Klakson 10
19 Światła przeciwmgielne przednie* (15)
20 UB ECU* (7,5)
21 Główny zapasowy bezpiecznik (Podtrzymanie 2)* 15
22 Światła wewnętrzne 7,5
23 Wentylator pomocniczy (30)
24  DC/DC 1 *
25 Diag. rozrusznika* (7,5)
26 Czujnik położenia wałka rozrządu (7,5)
27
28
29 Zapasowy (Główne podtrzymanie 2) (10)
30 IGP LAF (10)
31 IGP2 dodatkowy (7,5)
32 Prawy reflektor mijania 10
33 Światła mijania lewego reflektora 10
*1: Modele z inteligentnym systemem wprowadzania mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu.
*2: Modele z inteligentnym systemem wejściowym
*3: Modele bez inteligentnego systemu wejściowego
Zobacz także:  Honda Accord VIII (2008-2012) - schematy bezpieczników i przekaźników

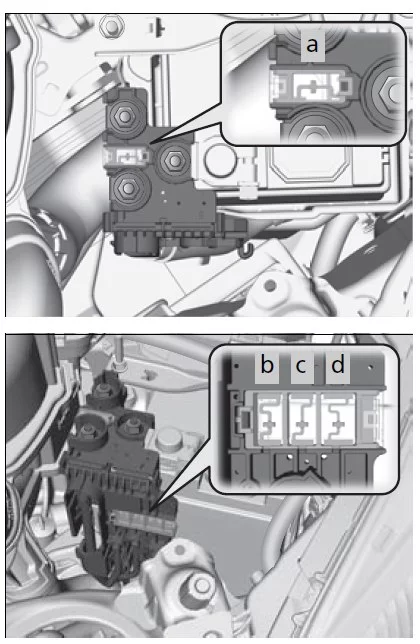

Skrzynka bezpieczników B

Honda Fit i Jazz V (2020-2022) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
a Główny akumulator 100
b RB Główny 1 70
c RB Główny 2 80
d Główny CAP 70

Skrzynka bezpieczników wewnętrznych (przedział pasażerski)

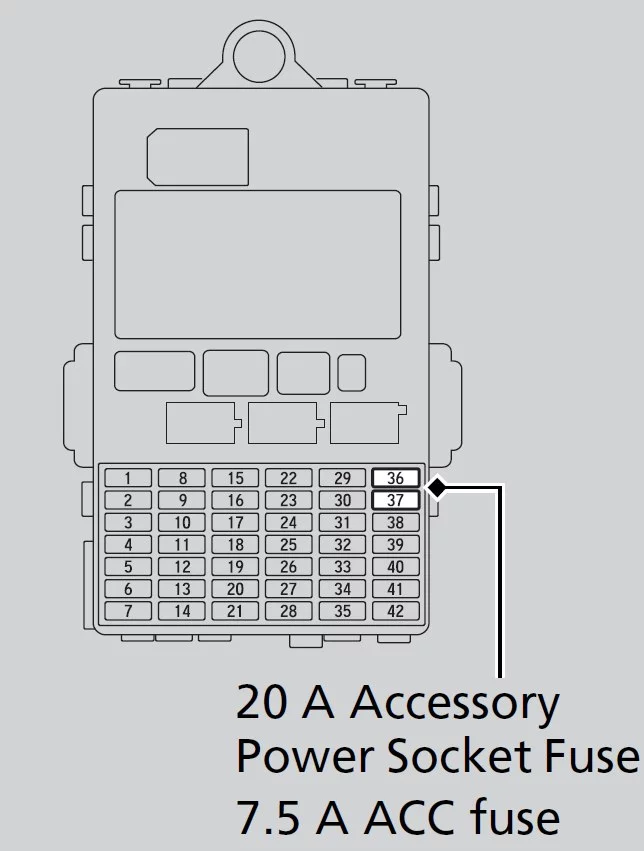

Skrzynka bezpieczników A

Honda Fit i Jazz V (2020-2022) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Zamek drzwi (20)
2
3 System dostępu bezkluczykowego* (10)
4 Odblokowanie drzwi po stronie kierowcy 15
5 Odblokowanie drzwi bocznych pasażera 15
6 Odblokowanie drzwi kierowcy (10)
7 Zamek drzwi kierowcy (10)
8 Okno kierowcy 20
9 Okno pasażera 20
10 Tylne lewe okno 20
11 Tylne prawe okno 20
12 Blokada drzwi z lewej strony 15
13 Blokada drzwi z prawej strony 15
14 Światło przeciwmgielne tylne
15 Prawe światło drogowe 10
16 STS* (7,5)
17 Gniazdo ACC (konsola*) 20
18 Szyberdach* (20)
19 Ogrzewanie przednich siedzeń* (20)
20
21
22 Spryskiwacz 15
23 Tylna wycieraczka (10)
24 Klimatyzacja 7,5
25 Światła dzienne 7,5
26 Rozrusznik 7,5
27 ABS/VSA 7,5
28 SRS 10
29 Światło drogowe lewego reflektora 10
30 ACG 10
31 Zasilanie okna 10
32 Pompa paliwowa 15
33 SRS 7,5
34 Licznik 7,5
35 Misja SOL 7,5
36 Przednie gniazdo ACC 20
37 ACC 7,5
38 Blokada klawiszy ACC 7,5
39 Opcja (10)
40 Tylna wycieraczka 10
41
42
Zobacz także:  Honda Fit i Jazz II (2002-2008) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników B

Honda Fit i Jazz V (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70
Główny IG 30*1
50*2
Główna skrzynka bezpieczników 2 50
Silnik ABS/VSA 40
Główna skrzynka bezpieczników 1 30
Skrzynka bezpieczników główna 3 40
2
3 Silnik nagrzewnicy 30
4*1 IG Główny 2 30
4*2
5 ABS/VSA FSR 30
6 Odladzacz (10)
7
8
9 Światła pozycyjne 10
10 Środkowe gniazdo zasilania akcesoriów* (20)
11 Tylny odmgławiacz 30
12*1
12*2 Blokada klawiszy ACC (7,5
13 Podgrzewane lusterko zewnętrzne* 10
14 Dmuchawa klimatyzacji (7,5)
15*1
15*2 Wycieraczka 30
*: Niedostępne we wszystkich modelach

*1: Modele z inteligentnym systemem wejściowym
*2: Modele bez inteligentnego systemu wejściowego
