W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Fit i Jazz III z lat: 2009, 2010, 2011, 2012, 2013, 2014.

Honda Fit (znana jako Honda Jazz na niektórych rynkach) trzeciej generacji to model samochodu kompaktowego produkowanego przez japońską markę Honda. Honda Fit/Jazz III została wprowadzona na rynek w 2007 roku i była produkowana do 2014 roku.

Honda Fit/Jazz III charakteryzuje się dynamicznym i nowoczesnym designem, który jest bardziej strzelisty i agresywny w porównaniu do poprzednich generacji. Model ten oferuje przestronne wnętrze z dobrym układem miejsc i wysokim poziomem wszechstronności. Składane tylne siedzenia umożliwiają elastyczne dostosowanie przestrzeni bagażowej w zależności od potrzeb.

Pod względem jednostek napędowych, Honda Fit/Jazz III była dostępna z różnymi silnikami benzynowymi, w tym czterocylindrowymi jednostkami o różnych pojemnościach i mocach. Wyposażenie samochodu może obejmować różne funkcje, takie jak systemy audio, klimatyzacja, elektryczne szyby i lusterka boczne, a także systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne.

Honda Fit/Jazz III cieszy się popularnością ze względu na swoją niezawodność, oszczędność paliwa i wszechstronność. Jest to idealny wybór dla osób poszukujących kompaktowego samochodu, który oferuje dobrą przestrzeń pasażerską, funkcjonalność i łatwość prowadzenia w miejskich warunkach.

Zobacz także:  Honda CR-V V (2017) - schematy bezpieczników i przekaźników

Należy zauważyć, że nazwy Fit i Jazz są używane na różnych rynkach, ale odnoszą się do tego samego modelu samochodu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

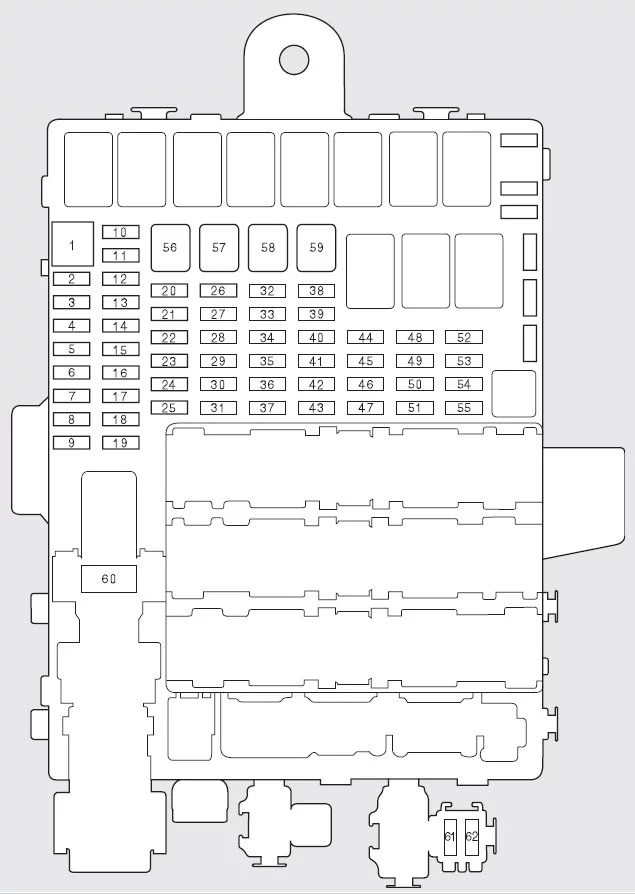

Przedział pasażerski

Wewnętrzna skrzynka bezpieczników znajduje się za panelem.

Aby uzyskać do niego dostęp, pociągnij pokrywę bezpiecznika do siebie. Lokalizacje bezpieczników są pokazane na etykiecie na panelu bocznym.

Honda Fit i Jazz III (2009-2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Zapasowy
2 (7,5 A) TPMS (jeśli jest w wyposażeniu)
3 20 A Zasilanie okna kierowcy
4 Nieużywany
5 10 A Zapasowe światło
6 10 A SRS
7 (10 A) Skrzynia biegów SOL (jeśli jest na wyposażeniu)
8 7,5 A SRS
9 (20A) Światło przeciwmgielne (jeśli jest w wyposażeniu)
10 7,5 A Klimatyzacja (jeśli jest w wyposażeniu)
11 7,5 A ABS/VSA (jeśli jest w wyposażeniu)
12 10 A ACG
13 20 A Gniazdo ACC
14 7,5 A Blokada klawiszy/radio
15 7,5 A Światła do jazdy dziennej
16 10 A Tylna wycieraczka
17 20 A Elektryczna szyba przedniego pasażera
18 20 A Tylne okno elektryczne po stronie pasażera
19 20 A Tylne okno po stronie kierowcy
20 15 A Pompa paliwowa
21 15 A Spryskiwacze
22 7,5 A Licznik
23 10 A Światła awaryjne
24 10 A Światła stop i klakson
25 Nieużywany
26 10 A LAF
27 (30A) Główny zamek drzwi (jeśli jest w wyposażeniu)
28 20 A Reflektor główny
29 10 A Małe światło
30 30 A Główny silnik wentylatora
31 Nieużywany
32 10 A Prawy reflektor mijania
33 15 A Cewka IG
34 10 A Światła mijania lewego reflektora
35 (15A) Zamek drzwi (jeśli jest w wyposażeniu)
36 (15A) Zamek drzwi (jeśli jest w wyposażeniu)
37 30 A ABS/VSA FSR (jeśli jest w wyposażeniu)
38 (15A) Zamek drzwi (jeśli jest w wyposażeniu)
39 15 A IGP
40 Nieużywany
41 Nieużywany
42 Nieużywany
43 (7,5 A) Sprzęgło MG
44 7,5 A STS
45 Nieużywany
46 Nieużywany
47 (30A) Silnik wentylatora pomocniczego
48 10 A Światło drogowe lewego reflektora
49 (15A) Zamek drzwi (jeśli jest w wyposażeniu)
50 (15A) Zamek drzwi (jeśli jest w wyposażeniu)
51 10 A Prawe światło drogowe
52 15 A DBW
53 Nieużywany
54 20 A Tylny odmgławiacz (jeśli jest na wyposażeniu)
55 10 A Podgrzewane lusterko (jeśli jest w wyposażeniu)
56 30 A Przednia wycieraczka
57 30 A Silnik dmuchawy
58 30 A Silnik ABS/VSA (jeśli jest na wyposażeniu)
59 20 A 30 A Tylny odmgławiacz
60 50 A / 40 A IG Główny/Opcja Główny
61 30 A Radio
62 Nieużywany

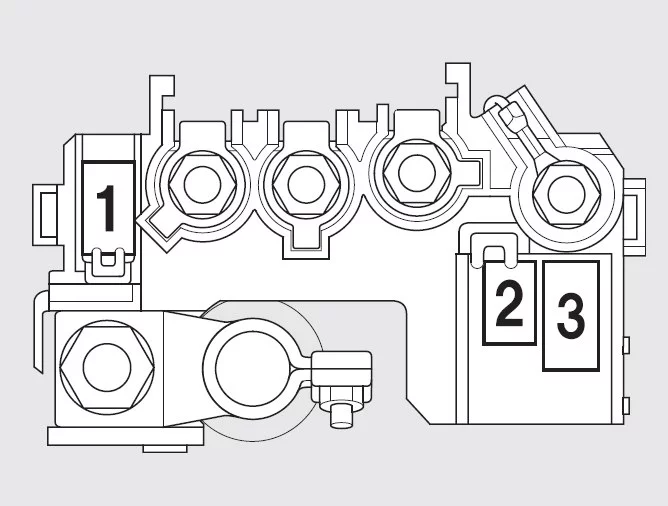

Komora silnika (na akumulatorze)

Zobacz także:  Honda Prelude III (1987-1991) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników pod maską znajduje się na dodatnim zacisku akumulatora.

Honda Fit i Jazz III (2009-2014) - schematy bezpieczników i przekaźników

Ampery [A] Opis
100 A Akumulator
70 A EPS
20 A Klakson i światła awaryjne
