Honda Fit i Jazz IV (2015-2016) – schematy bezpieczników i przekaźników

Rocznik 2015-2016

Zaktualizowano 24.05.2023

Honda Fit i Jazz IV (2015-2016) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Fit i Jazz IV z lat: 2015, 2016.

Honda Fit i Jazz GK to nazwy stosowane na różnych rynkach dla czwartej generacji modelu Honda Fit/Jazz, która została wprowadzona na rynek w 2013 roku. Oba te modele odnoszą się do tego samego samochodu, który jest dostępny w różnych wersjach na różnych rynkach.

Honda Fit/Jazz GK wyróżnia się nowoczesnym, dynamicznym designem, który łączy ostre linie z płynnymi kształtami. Ma kompaktowe wymiary, które pozwalają na łatwe poruszanie się w miejskim środowisku, jednocześnie oferując przestronne wnętrze.

Wnętrze Honda Fit/Jazz GK jest dobrze zaprojektowane i oferuje dużo miejsca zarówno dla kierowcy, jak i pasażerów. Samochód posiada wiele praktycznych rozwiązań, takich jak system „Magic Seats”, który umożliwia elastyczne konfigurowanie przestrzeni bagażowej poprzez składanie tylnych siedzeń w różne konfiguracje.

Honda Fit/Jazz GK jest napędzana przez różne jednostki napędowe, w tym benzynowe silniki o różnych pojemnościach i mocach. Modele te często oferują dobre osiągi przy równoczesnej oszczędności paliwa.

W zależności od wersji wyposażenia, Honda Fit/Jazz GK może być wyposażona w różne funkcje i technologie, takie jak system nawigacji satelitarnej, system audio, klimatyzację, systemy bezpieczeństwa i asystentów kierowcy.

Honda Fit/Jazz GK cieszy się popularnością ze względu na swoją wszechstronność, niezawodność i oszczędność paliwa. Jest to idealny wybór dla osób poszukujących kompaktowego samochodu o praktycznym wnętrzu, atrakcyjnym wyglądzie i zaawansowanych funkcjach.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

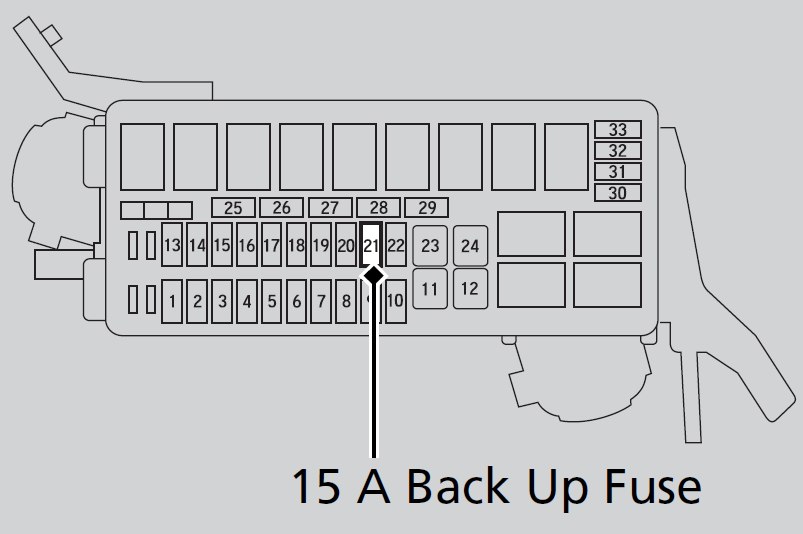

Skrzynka bezpieczników A

Honda Fit i Jazz IV (2015-2016) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Główne światła mijania	20
2	CDC*	(30)
3	Światła awaryjne	10
4	DBW	15
5	Wycieraczka	(30)
6	Światła stop	10
7	IGP	15
8	Cewka IG	15
9	ECP*	(10)
10	INI	(20)
11	—	—
12	Główny wentylator	30
13	Rozrusznik SW	(30)
14	Sprzęgło MG	7,5
15	Czujnik akumulatora	(7,5)
16	—	—
17	Światła dzienne	(7,5)
18	Klakson	10
19	Światła przeciwmgielne*	(15)
20	—	—
21	Główny bezpiecznik zapasowy	15
22	Światła wewnętrzne	7,5
23	Wentylator pomocniczy	(30)
24	—	—
25	Inteligentne wejście, automatyczne uruchamianie*	(7,5)
26	ST MG	(7,5)
27	—	—
28	—	—
29	Zapasowy	(10)
30	IGP LAF	(10)
31	IGPS	(7,5)
32	Prawy reflektor mijania	10
33	Światła mijania lewego reflektora	10
*1: Modele z inteligentnym systemem wprowadzania mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu.

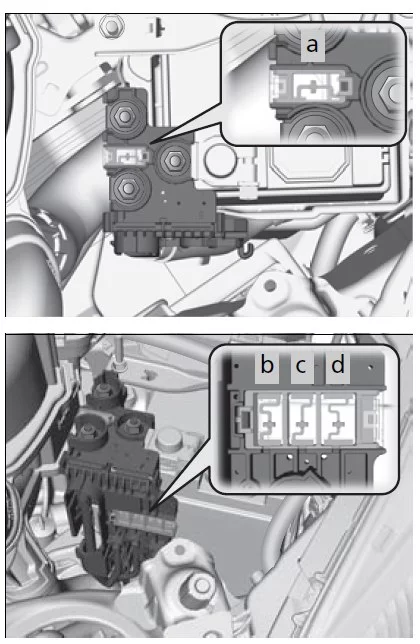

Skrzynka bezpieczników B

Numer	Opis	Ampery [A]
a	Główny akumulator	100
b	RB Główny 1	70
c	RB Główny 2	80
d	Główna wycieraczka	70

Skrzynka bezpieczników wewnętrznych (przedział pasażerski)

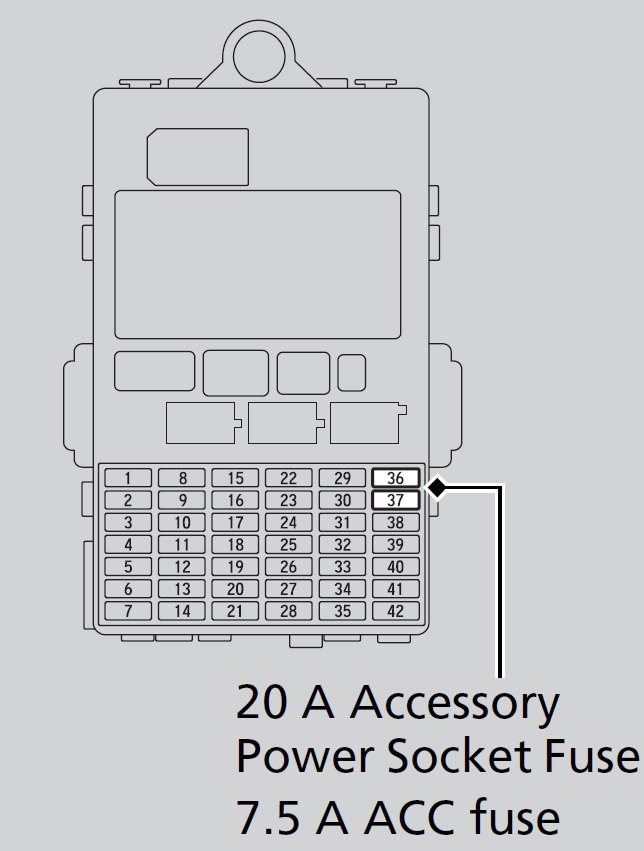

Skrzynka bezpieczników A

Numer	Opis	Ampery [A]
1	Zamek od drzwi	(20)
2	—	–
3	„SMART”*	(10)
4	Odblokowanie drzwi po stronie kierowcy	15
5	Odblokowanie drzwi bocznych pasażera	15
6	Odblokowanie drzwi kierowcy	(10)
7	Zamek drzwi kierowcy	(10)
8	Okno kierowcy	20
9	Okno pasażera	20
10	Tylne lewe okno	20
11	Tylne prawe okno	20
12	Zamek drzwi po stronie kierowcy	15
13	Zamek drzwi bocznych pasażera	15
14	—	—
15	Prawe światło drogowe	10
16	STS*	(7,5)
17	Gniazdo ACC (konsola*)	20
18	Szyberdach*	(20)
19	Ogrzewanie przednich siedzeń*	(20)
20	—	—
21	—	—
22	Spryskiwacz	15
23	Tylna wycieraczka	(10)
24	Klimatyzacja	7,5
25	Światła dzienne	7,5
26	Cięcie startowe	7,5
27	ABS/VSA	7,5
28	SRS	10
29	Światło drogowe lewego reflektora	10
30	ACG	10
31	Zasilanie okna	10
32	Pompa paliwowa	15
33	SRS	7,5
34	Licznik	7,5
35	Misja SOL	7,5
36	Przednie gniazdo ACC	20
37	ACC	7,5
38	Blokada klawiszy ACC	7,5
39	Opcja	(10)
40	Tylna wycieraczka	10
41	—	—
42	—	—

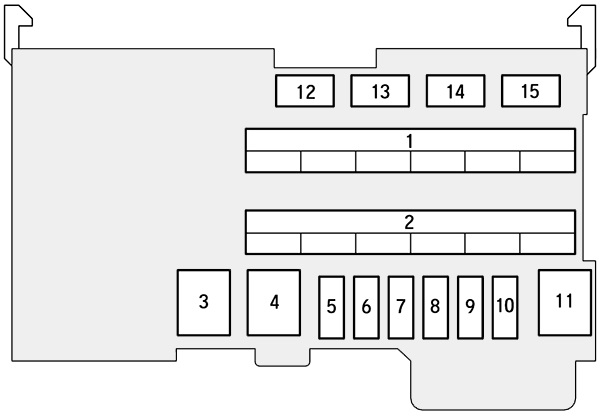

Skrzynka bezpieczników B

Honda Fit i Jazz IV (2015-2016) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	EPS	70
	Główny IG	30*1
		50*2
	Główna skrzynka bezpieczników 2	50
	Silnik ABS/VSA	40
	Główna skrzynka bezpieczników 1	30
	Skrzynka bezpieczników główna 3	40
2	—	—
3	Podgrzewacz	30
4*1	IG Główny 2	30
4*2	—	—
5	ABS/VSA FSR	30
6	Odladzacz	(10)
7	—	—
8	—	—
9	Światła mijania	10
10	Gniazdo ACC (konsola)*	(20)
11	Tylny odmgławiacz	30
12*1	—	—
12*2	Blokada klawiszy ACC	(7,5
13	Podgrzewane lusterko zewnętrzne*	10
14	Dmuchawa klimatyzacji	(7,5)
15*1	—	—
15*2	Wycieraczka	30
: Niedostępne we wszystkich modelach 1: Modele z inteligentnym systemem wejściowym *2: Modele bez inteligentnego systemu wejściowego

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
