Honda Fit i Jazz II (2017-2020) – schematy bezpieczników i przekaźników

Rocznik 2017-2020
Zaktualizowano 24.05.2023
Honda Fit i Jazz II (2017-2020) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Fit i Jazz II z lat: 2017, 2018, 2019, 2020.

Honda Fit i Jazz GK to oznaczenie piątej generacji modelu samochodu kompaktowego produkowanego przez markę Honda. Honda Fit/Jazz GK została wprowadzona na rynek w 2013 roku i nadal jest dostępna na wielu rynkach.

Honda Fit/Jazz GK wyróżnia się nowoczesnym designem, który łączy aerodynamiczne linie z dynamicznymi detalami. Model ten oferuje przestronne wnętrze, które zostało zaprojektowane w taki sposób, aby zapewnić maksymalną funkcjonalność i wygodę dla kierowcy i pasażerów.

Wnętrze Honda Fit/Jazz GK jest ergonomicznie zaprojektowane, z intuicyjnie rozmieszczonymi elementami i łatwym w obsłudze systemem multimedialnym. Samochód oferuje elastyczne opcje konfiguracji przestrzeni bagażowej dzięki systemowi „Magic Seats”, który umożliwia składanie i regulację tylnych siedzeń.

Honda Fit/Jazz GK jest dostępna z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o różnych pojemnościach, które oferują dobrą równowagę między osiągami a ekonomią paliwa. W zależności od wersji wyposażenia, samochód może być również wyposażony w zaawansowane systemy bezpieczeństwa i asystentów kierowcy, takie jak system automatycznego hamowania, asystent pasa ruchu czy system monitorowania martwego pola.

Honda Fit/Jazz GK cieszy się popularnością ze względu na swoją niezawodność, oszczędność paliwa, przestronność i wszechstronność. Jest to idealny wybór dla osób poszukujących kompaktowego samochodu, który oferuje funkcjonalność, innowacyjne rozwiązania i zaawansowane technologie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

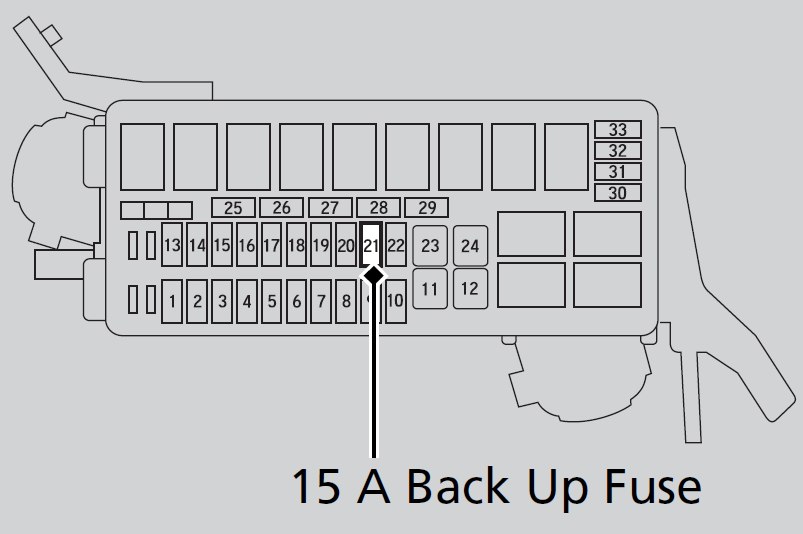

Skrzynka bezpieczników A

Honda Fit i Jazz II (2017-2020) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Główne światła mijania 20
2 CDC* (30)
3 Światła awaryjne 10
4 DBW 15
5 Wycieraczka (30)
6 Światła stop 10
7 IGP 15
8 Cewka IG 15
9 ECP* (10)
10 INI (20)
11 — —
12 Główny wentylator 30
13 Rozrusznik SW (30)
14 Sprzęgło MG 7,5
15 Czujnik akumulatora (7,5)
16 — —
17 Światła dzienne (7,5)
18 Klakson 10
19 Światła przeciwmgielne* (15)
20 UB ECU* (7,5)
21 Główny zapasowy bezpiecznik 15
22 Światła wewnętrzne 7,5
23 Wentylator pomocniczy (30)
24 — —
25 Inteligentne wejście, automatyczne uruchamianie*2 (7,5)
26 ST MG*3 (7,5)
27 — —
28 — —
29 Zapasowy (10)
30 IGP LAF (10)
31 IGPS (7,5)
32 Prawy reflektor mijania 10
33 Światła mijania lewego reflektora 10
*1: Modele z inteligentnym systemem wprowadzania mają przycisk ENGINE START/STOP zamiast wyłącznika zapłonu.
*2: Modele z inteligentnym systemem wejściowym
*3: Modele bez inteligentnego systemu wejściowego

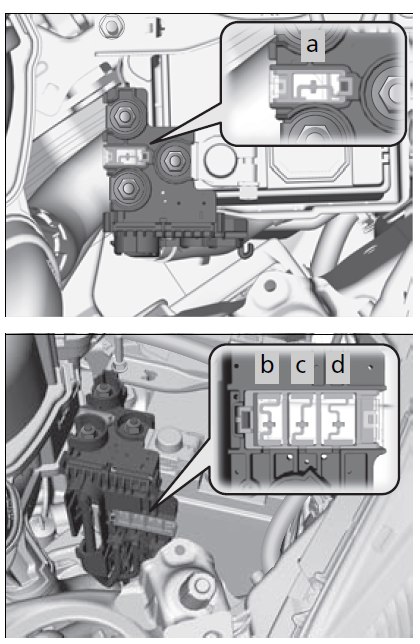

Skrzynka bezpieczników B

Honda Fit i Jazz II (2017-2020) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
a Główny akumulator 100
b RB Główny 1 70
c RB Główny 2 80
d Główna wycieraczka 70

Skrzynka bezpieczników wewnętrznych (przedział pasażerski)

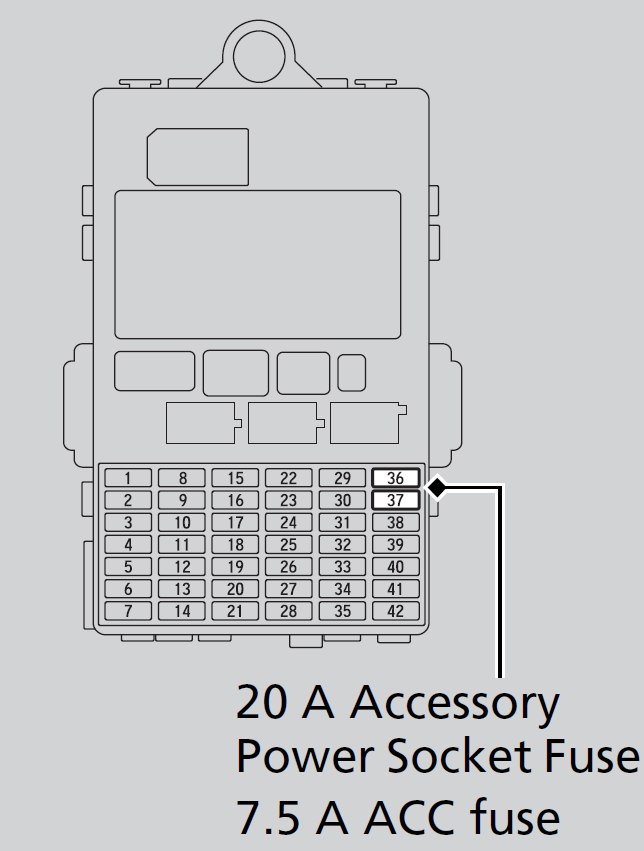

Skrzynka bezpieczników A

Honda Fit i Jazz II (2017-2020) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Zamek od drzwi (20)
2 — –
3 „SMART”* (10)
4 Odblokowanie drzwi po stronie kierowcy 15
5 Odblokowanie drzwi bocznych pasażera 15
6 Odblokowanie drzwi kierowcy (10)
7 Zamek drzwi kierowcy (10)
8 Okno kierowcy 20
9 Okno pasażera 20
10 Tylne lewe okno 20
11 Tylne prawe okno 20
12 Zamek drzwi po stronie kierowcy 15
13 Zamek drzwi bocznych pasażera 15
14 — —
15 Prawe światło drogowe 10
16 STS* (7,5)
17 Gniazdo ACC (konsola*) 20
18 Szyberdach* (20)
19 Ogrzewanie przednich siedzeń* (20)
20 — —
21 — —
22 Spryskiwacz 15
23 Tylna wycieraczka (10)
24 Klimatyzacja 7,5
25 Światła dzienne 7,5
26 Cięcie startowe 7,5
27 ABS/VSA 7,5
28 SRS 10
29 Światło drogowe lewego reflektora 10
30 ACG 10
31 Zasilanie okna 10
32 Pompa paliwowa 15
33 SRS 7,5
34 Licznik 7,5
35 Misja SOL 7,5
36 Przednie gniazdo ACC 20
37 ACC 7,5
38 Blokada klawiszy ACC 7,5
39 Opcja (10)
40 Tylna wycieraczka 10
41 — —
42 — —

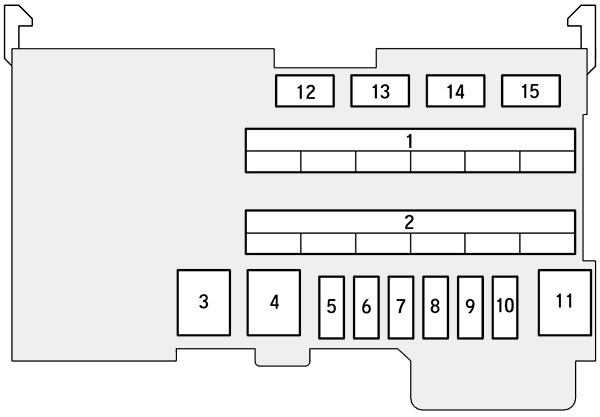

Skrzynka bezpieczników B

Honda Fit i Jazz II (2017-2020) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 EPS 70
Główny IG 30*1
50*2
Główna skrzynka bezpieczników 2 50
Silnik ABS/VSA 40
Główna skrzynka bezpieczników 1 30
Skrzynka bezpieczników główna 3 40
2 — —
3 Podgrzewacz 30
4*1 IG Główny 2 30
4*2 — —
5 ABS/VSA FSR 30
6 Odladzacz (10)
7 — —
8 — —
9 Światła mijania 10
10 Gniazdo ACC (konsola)* (20)
11 Tylny odmgławiacz 30
12*1 — —
12*2 Blokada klawiszy ACC (7,5
13 Podgrzewane lusterko zewnętrzne* 10
14 Dmuchawa klimatyzacji (7,5)
15*1 — —
15*2 Wycieraczka 30
*: Niedostępne we wszystkich modelach

*1: Modele z inteligentnym systemem wejściowym
*2: Modele bez inteligentnego systemu wejściowego

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
