Honda Elysion (2004-2014) – schematy bezpieczników i przekaźników

Rocznik 2004-2014
Zaktualizowano 24.05.2023
Honda Elysion (2004-2014) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Elysion z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2011, 2012, 2013.

Honda Elysion to luksusowy minivan, który jest sprzedawany głównie na rynku japońskim. Model ten debiutował w 2004 roku i oferuje przestronne wnętrze oraz wiele zaawansowanych funkcji.

Honda Elysion wyróżnia się eleganckim i dynamicznym wyglądem, z charakterystycznymi liniami i smukłymi proporcjami. Posiada dużą ilość miejsca dla pasażerów, w tym trzy rzędy siedzeń, które mogą pomieścić do ośmiu osób. Wnętrze jest starannie wykonane, z wysokiej jakości materiałami i wykończeniem, zapewniając komfortową podróż.

Minivan ten oferuje różne wersje silnikowe, w tym benzynowe i hybrydowe, które zapewniają płynną jazdę i oszczędność paliwa. Honda Elysion wyposażona jest również w zaawansowane systemy bezpieczeństwa i technologii, takie jak systemy wspomagania kierowcy, systemy utrzymania pasa ruchu, monitorowanie martwego pola oraz zaawansowany system multimedialny.

Honda Elysion cieszy się popularnością wśród rodzin i osób ceniących komfort i funkcjonalność. Dzięki swojemu przestronnemu wnętrzu, zaawansowanym funkcjom i stylowemu wyglądowi, Elysion zapewnia przyjemną podróż i satysfakcję z jazdy.

Podsumowując, Honda Elysion to luksusowy minivan o przestronnym wnętrzu, eleganckim wyglądzie i zaawansowanych technologiach. Jest to samochód idealny dla rodzin i osób ceniących komfort podróżowania oraz nowoczesne rozwiązania. Należy jednak zaznaczyć, że Honda Elysion jest dostępna głównie na japońskim rynku i nie jest szeroko dostępna na innych rynkach.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

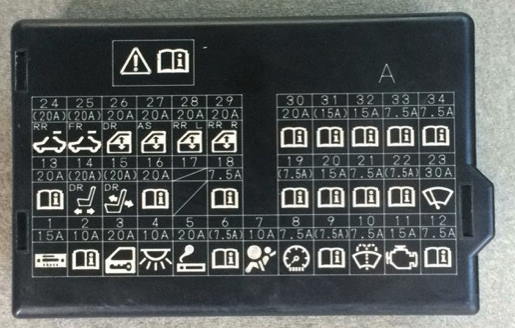

W kabinie skrzynka bezpieczników znajduje się pod tablicą rozdzielczą po stronie kierowcy.

Honda Elysion (2004-2014) - schematy bezpieczników i przekaźników

Honda Elysion (2004-2014) - schematy bezpieczników i przekaźników

Honda Elysion (2004-2014) - schematy bezpieczników i przekaźników

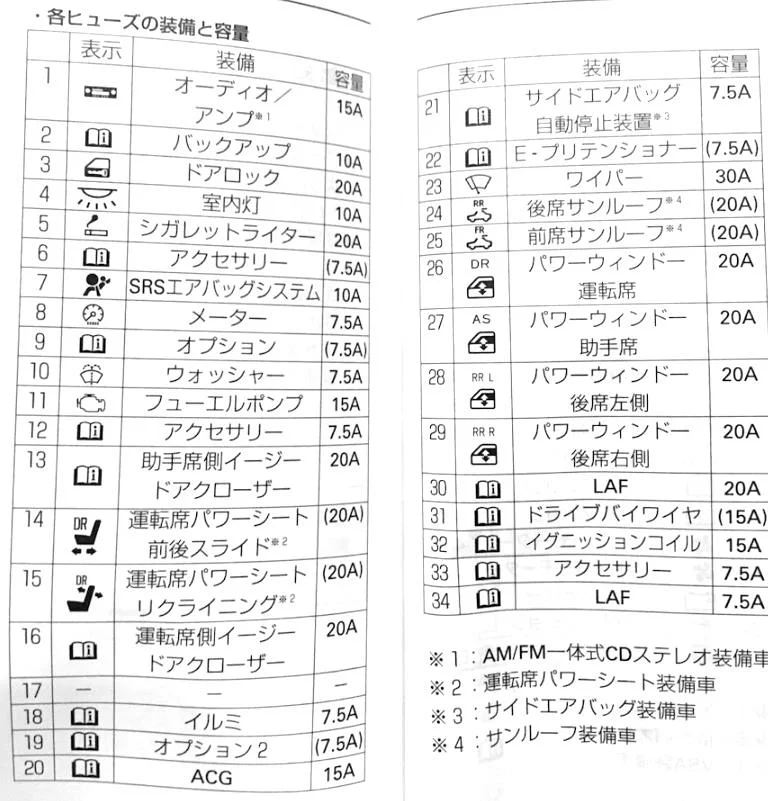

Opis

  1. 15A Audio / Wzmacniacz
  2. 10A Rezerwa
  3. 20A Centralny zamek drzwi
  4. 10A Oświetlenie wewnętrzne
  5. Zapalniczka 20A
  6. 7,5 A Zasilacz akcesoriów
  7. System SRS 10A
  8. 7.5A Instrumenty
  9. Opcja 7,5A
  10. Podkładka 7,5 A
  11. 20A Pompa paliwa
  12. Zasilanie akcesoriów 7,5 A
  13. Siedzenie elektryczne 20A
  14. 20A Fotel kierowcy sterowany elektrycznie z regulacją wysokości
  15. 20A Regulacja wysokości (tył)
  16. 20A Zasilanie fotela od strony pasażera
  17. Opcja
  18. 7,5 A Oświetlenie
  19. 15A Zapłon
  20. Generator 15A
  21. 7,5 A Automatyczna blokada
  22. 7,5A Napinacz
  23. 30A Wycieraczka przedniej szyby
  24. 20A Tylna klapa
  25. 20A Klapa przednia
  26. 20A Napęd szyby kierowcy
  27. 20A Napęd szyby pasażera
  28. 20A Napęd tylnej lewej szyby
  29. 20A Napęd tylnej prawej szyby
  30. 20A LAF
  31. 15A Napęd
  32. 15A Cewka zapłonowa
  33. Akcesoria 7,5A
  34. 7,5A LAF

Komora silnika

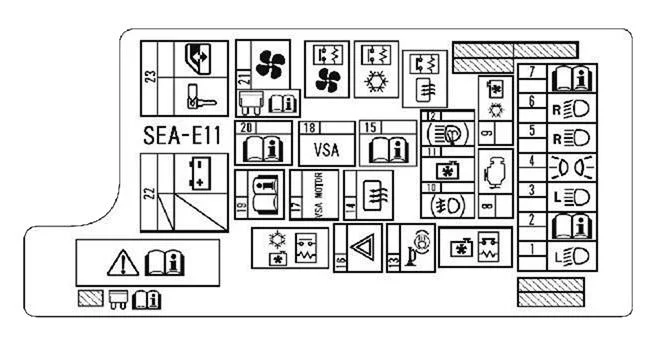

Skrzynka bezpieczników i przekaźników

Pod maską, w komorze silnika, blok główny z bezpiecznikami i przekaźnikami może być umieszczony z lewej lub z prawej strony, w zależności od wielkości silnika.

Honda Elysion (2004-2014) - schematy bezpieczników i przekaźników

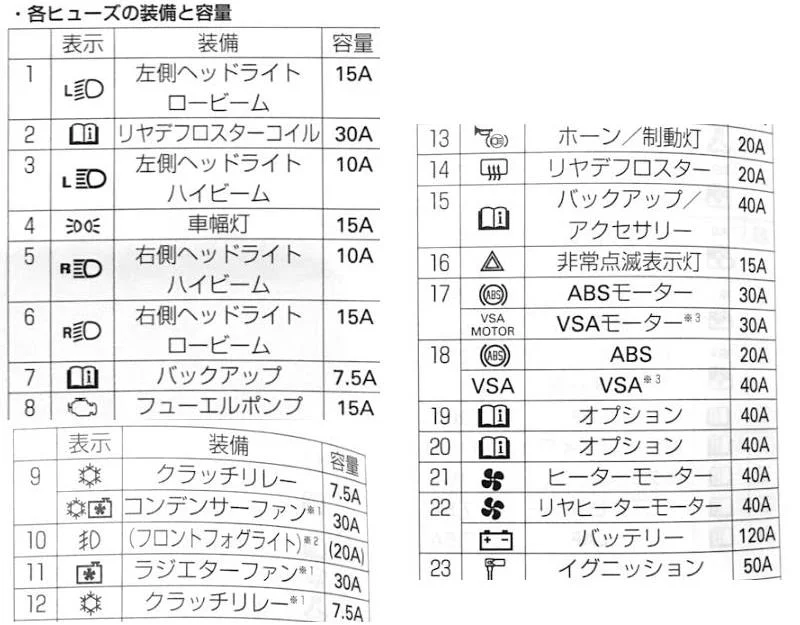

Opis

Honda Elysion (2004-2014) - schematy bezpieczników i przekaźników

Opis

1 10A Lewy reflektor (światło mijania)
2 30A Ogrzewana tylna szyba
3 10A Lewy reflektor (światło drogowe)
4 15A Światło postojowe, oświetlenie tablicy rozdzielczej, oświetlenie wnętrza, oświetlenie schowka na rękawiczki, oświetlenie tablicy rejestracyjnej, oświetlenie pozycyjne dźwigni zmiany biegów
5 10A Prawy reflektor (światło drogowe)
6 10A Prawy reflektor (światło mijania)
7 7,5 A Światła cofania
8 15A Czujnik położenia wałka rozrządu (CMP) B, czujnik położenia wału korbowego (CKP), moduł sterujący silnika (ECM/PCM), zawór sterujący powietrzem biegu jałowego (IAC), wtryskiwacze, czujnik masowego przepływu powietrza, przekaźnik modułu sterującego silnika (PGM-FI), Złącze diagnostyczne (DLC), przekaźnik przepustnicy
9 20A Wentylator klimatyzacji, przekaźnik wentylatora klimatyzacji
10 20A Światło przeciwmgielne
11 20A Wentylator chłodzący, przekaźnik wentylatora chłodzącego
30A Wentylator chłodzący, przekaźnik wentylatora chłodzącego
12 7.5A A/C sprzęgło sprężarki, przekaźnik sprzęgła sprężarki klimatyzacji
30A Jednostka sterująca spryskiwaczy reflektorów
13 20A Światła stopu, ABS/TCS (’03-’05), kontrola stabilności pojazdu (VSA) (’06-’07), moduł sterujący silnika (ECM/PCM), dodatkowe światło stopu, światło wyłącznika zapłonu, elektronika korpusu jednostki ( MICU), róg
14 40A Ogrzewana tylna szyba, wzmacniacz anteny AM/FM, przekaźnik podgrzewanej tylnej szyby
15 40A Bezpieczniki (wewnętrzna skrzynka bezpieczników): nr 5, 6, 7, 8, 9; bezpiecznik (skrzynka bezpieczników w komorze silnika): nr 7
16 15A Przekaźnik kierunkowskazów i alarmu
17 30A ABS/TCS lub kontrola stabilności pojazdu (VSA)
18 20A ABS/TCS
40A Kontrola stabilności pojazdu (VSA)
19 Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 1, 2, 3, 4
20 Bezpieczniki 40A (wewnętrzna skrzynka bezpieczników): nr 12, 14, 15, 16, 17
21 40A Grzałka, przekaźnik grzałki
22 40A Wentylator silnika ogrzewania tylnego
120A Główny bezpiecznik / akumulator
23 50A Wyłącznik zapłonu
50A Przekaźnik podnośnika szyb. bezpieczniki (skrzynka bezpieczników w przedziale pasażerskim): nr 24, 25, 26, 27, 28
Przekaźniki
R1 Wentylator chłodnicy silnika
R2 Wentylator klimatyzacji
R3 Ogrzewanie tylnej szyby
R4 Sprzęgło sprężarki klimatyzacji
R5 Podgrzewacz

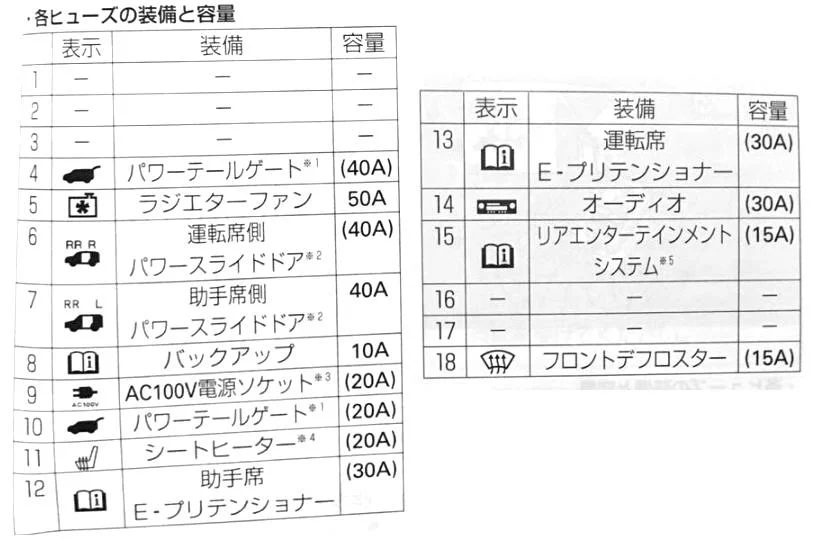

Skrzynka bezpiecznikowa

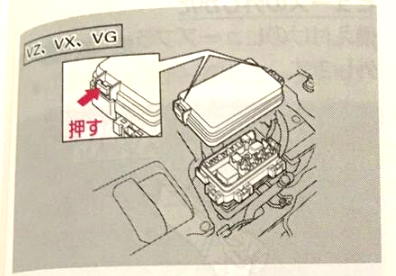

Typ 1

Honda Elysion (2004-2014) - schematy bezpieczników i przekaźników

Opis

Honda Elysion (2004-2014) - schematy bezpieczników i przekaźników

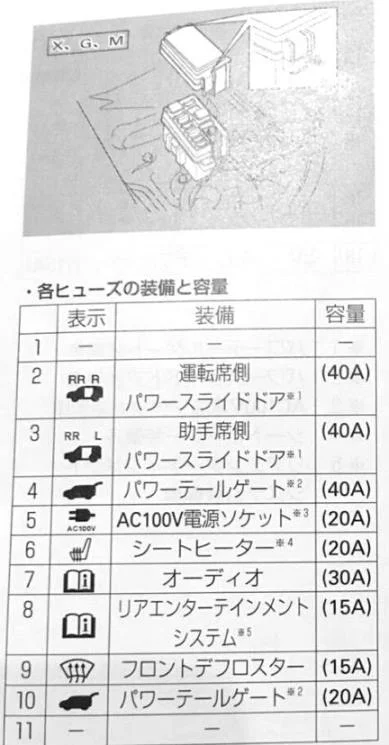

Typ 2

Honda Elysion (2004-2014) - schematy bezpieczników i przekaźników

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
