W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Edix i FR-V (BE) z lat:  2004, 2005, 2006, 2007, 2008, 2009.

Honda Edix i Honda FR-V (BE) to dwie różne generacje modelu Hondy, które oferują praktyczne rozwiązania przestrzenne i komfortowe wnętrza.

Honda Edix (znany również jako Honda FR-V w niektórych regionach) został wprowadzony na rynek w 2004 roku. Jest to kompaktowy minivan, który oferuje niezwykle elastyczną przestrzeń dla pasażerów i bagażu. Charakteryzuje się niekonwencjonalnym układem siedzeń, gdzie znajdują się dwa rzędy po trzy fotele, umożliwiające przewożenie sześciu osób. Jest to idealne rozwiązanie dla rodzin lub osób poszukujących dodatkowej przestrzeni dla pasażerów.

Honda Edix oferuje przyjemną jazdę i komfortowe wnętrze. Wyposażony jest w różne funkcje i technologie, takie jak klimatyzacja, system audio, systemy bezpieczeństwa i wiele innych, które mają na celu zapewnić wygodę i zadowolenie podczas podróży.

Podobnie, Honda FR-V (BE) jest modelem minivana, który został wprowadzony na rynek w 2004 roku. Również posiada niezwykle praktyczny układ siedzeń z dwoma rzędami po trzy fotele, zapewniającym miejsce dla sześciu pasażerów. Ten model również oferuje elastyczną przestrzeń bagażową, umożliwiającą łatwe dostosowanie samochodu do różnych potrzeb transportowych.

Honda FR-V zapewnia dobrą jakość jazdy, komfortowe wnętrze i szereg funkcji, które wpływają na wygodę podróżowania. Posiada również różne systemy bezpieczeństwa i asystentów kierowcy, które wspierają prowadzenie i zapewniają dodatkowe bezpieczeństwo na drodze.

Podsumowując, Honda Edix i Honda FR-V (BE) to modele minivanów oferujące praktyczność, elastyczną przestrzeń i komfortową jazdę. Obie konstrukcje są odpowiednie dla rodzin i osób, które poszukują samochodu z dużą przestrzenią pasażerską i bagażową, a także z różnymi funkcjami i technologiami, które ułatwiają podróżowanie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

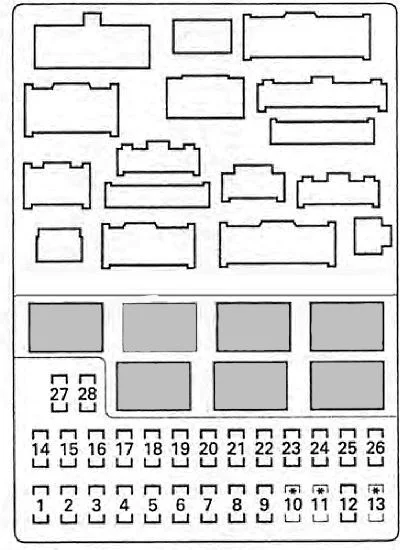

Przedział pasażerski

Znajduje się po stronie kierowcy, na dole deski rozdzielczej. Aby uzyskać dostęp, musisz wyjąć schowek i usunąć część podszewki.

Zobacz także:  Honda Civic X (2019) - schematy bezpieczników i przekaźników

Honda Edix i FR-V (BE) (2004-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1  * 2 Cewka zapłonowa nr 1, cewka zapłonowa nr 2, cewka zapłonowa nr 3, cewka zapłonowa nr 4 15
2 Elektroniczna jednostka sterująca SRS (VB) 10
3 Modulator ciśnienia i elektroniczna jednostka sterująca ABS / ABS (IG1) 7,5
4 Przekaźnik okna elektrycznego 7,5
5 Silnik wycieraczek przedniej szyby, przekaźnik automatycznej wycieraczki, pompa spryskiwacza przedniej szyby, czujnik deszczu (modele z automatyczną wycieraczką), przekaźnik wysokiej / niskiej prędkości wycieraczek (modele z automatyczną wycieraczką) 30
6
  • Prawe światło cofania, lewe światło cofania
  • Jednostka elektroniczna nawigacji
  • Czujnik położenia dźwigni zmiany biegów (położenie „R”)
7,5
7 Honda Smart Key ECM  * 2  , odbiornik immobilizera  * 1  (modele bez Hondy Smart Key), moduł sterowania zespołem napędowym (IG1), bez pompy 15
8 Alternator, czujnik prędkości pojazdu  * 2  , zawór EVAP, elektrozawór zmiany geometrii kolektora dolotowego, czujnik składu mieszanki (modele 4WD)  * 2  , jednostka monitorująca napięcie zasilania 7,5
9
  • Jednostka sterująca (IG1)
  • Jednostka zdalnego sterowania centralnego zamka, jednostka sterująca, zestaw wskaźników, elektrozawór blokady wybieraka
7,5
10
11
12
  • Jednostka sterująca układu napędowego (główny RLY -)
  • Honda Smart Key ECM* 2  , odbiornik immobilizera  * 1  (modele bez inteligentnego klucza Honda), moduł sterowania zespołem napędowym (IGP), czujnik położenia wałka rozrządu, czujnik położenia wału korbowego, zawór regulacji prędkości biegu jałowego, wtryskiwacz nr 1, dysza nr 2 , dysza nr 3, dysza nr 4
  • Jednostka sterująca układu napędowego (LAF R)
15
13
14
  • Czujnik deszczu (modele z automatycznym układem wycieraczek), przełącznik elektrycznego podnośnika szyb
  • Silnik wycieraczki tylnej szyby, pompa spryskiwacza tylnej szyby
15
15 Elektroniczna jednostka sterująca SRS, jednostka systemu wykrywania pozycji pasażera z przodu 7,5
16 Elektryczne lusterka, elektrycznie składane lusterka, przekaźnik ogrzewania lusterek 7,5
17 7,5
18
  • Złącze do dodatkowego wyposażenia
  • Elektroniczna jednostka sterująca klimatyzacji, siłownik przełącznika wlotu powietrza, przekaźnik odmgławiacza lusterek, przekaźnik podgrzewanej tylnej szyby, przekaźnik silnika wentylatora nagrzewnicy, przekaźnik układu chłodzenia  * 1  , przekaźnik silnika wentylatora chłodzącego, przekaźnik wentylatora skraplacza, przekaźnik sprzęgła sprężarki klimatyzacji
7,5
19 Okno elektryczne w przednich drzwiach pasażera 20
20 Podnośnik szyby, lewe tylne drzwi 20
21 Podnośnik szyby, prawe tylne drzwi 20
22 Jednostka sterująca (+ B DRLOCK) 20
23 Elektrycznie sterowana szyba w drzwiach kierowcy 20
24 Elektronika nawigacji, wzmacniacz nawigacji, wyświetlacz nawigacji, system audio (modele bez nawigacji) 15
25 Czujnik proporcji * 1  , czujnik proporcji (2W D)  * 2 20
26 Przełącznik sterowania oświetleniem, lampa tylna prawa, lampa tylna lewa, lampa tablicy rejestracyjnej prawa, lampa tablicy rejestracyjnej lewa, podświetlenie włącznika sterowania dźwiękiem na kierownicy, podświetlenie wyłącznika awaryjnego, podświetlenie panelu sterowania klimatyzacją i nagrzewnicą, podświetlenie przełącznika sterowania systemem nawigacji, podświetlenia wyświetlacza systemu nawigacji, podświetlenia radia (modele bez systemu nawigacji), podświetlenia zestawu wskaźników, oświetlenia schowka na rękawiczki, podświetlenia wskaźnika położenia wybieraka, prześwitu przedniego prawego, prześwitu przedniego lewego, podświetlenia przełącznika sterowania szybą główną, regulacji lusterek oświetlenie przełącznika, oświetlenie popielniczki 10
27 Zapalniczka 15
28
  • Złącze do dodatkowego wyposażenia
  • Zawór elektromagnetyczny blokady kluczyka zapłonu
  • Jednostka audio (modele bez systemu nawigacji), jednostka elektroniczna systemu nawigacji, wyświetlacz systemu nawigacji, zestaw wskaźników, wzmacniacz systemu nawigacji, elektroniczna jednostka sterująca systemu Honda Smart Key (modele z systemem Honda Smart Key)
7,5
Uwaga: * 1 – modele z silnikiem K20A; * 2 – modele z silnikiem D17A.

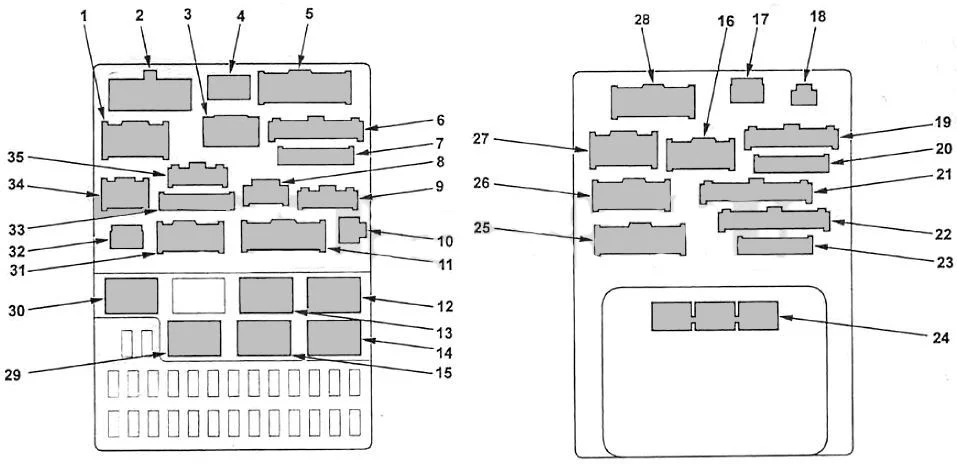

Przekaźniki
Honda Edix i FR-V (BE) (2004-2009) - schematy bezpieczników i przekaźników
12 Przekaźnik czujnika mieszanki
29 Przekaźnik okna elektrycznego
14 Główny przekaźnik układu wtryskowego nr 1
13 Główny przekaźnik układu wtryskowego nr 2
15 Przekaźnik światła cofania
30 Przekaźnik rozrusznika
X Blok kontrolny
Reszta: wiązki przewodów.
Zobacz także:  Honda Accord X (2018-2019) - schematy bezpieczników i przekaźników

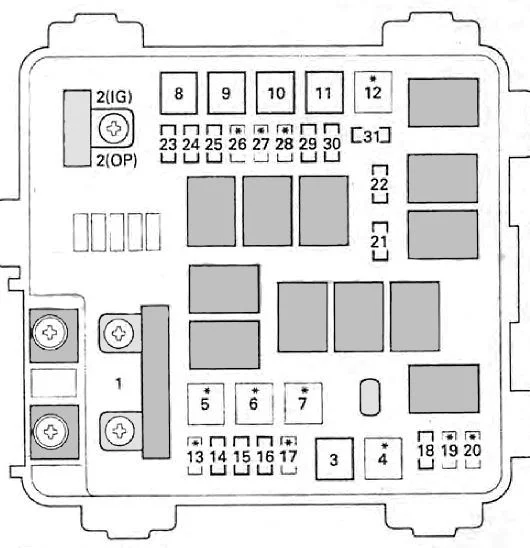

Komora silnika

Skrzynka bezpieczników znajduje się po prawej stronie za plastikową osłoną.

Honda Edix i FR-V (BE) (2004-2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Akumulator 100
2 Blokada zapłonu 50
Przekaźnik podnośnika szyb, bezpieczniki nr 11, nr 12, nr 13, nr 22, nr 23, nr 24, nr 25, nr 26 (skrzynka bezpieczników) 50
3 Modulator ciśnienia i elektroniczna jednostka sterująca ABS 40
4
5
6
7
8 Ogrzewana tylna szyba 30
9 Silnik wentylatora chłodzącego 20
10 Silnik wentylatora skraplacza 20
11 Silnik dmuchawy nagrzewnicy 40
12
13
14
  • Prawe światło hamowania, lewe światło hamowania, dodatkowe światło hamowania, jednostka sterująca układu napędowego, modulator ciśnienia i elektroniczna jednostka sterująca ABS
  • Sygnał dźwiękowy
  • Przełącznik klaksonu
10
15 Modulator ciśnienia i elektroniczna jednostka sterująca ABS 20
16 Jednostka sterująca (obwód sterujący kierunkowskazów i świateł awaryjnych), jednostka sterująca (obwód włącznika świateł awaryjnych) 10
17 Nie
18 Modulator ciśnienia i elektroniczna jednostka sterująca ABS (  Kolor przewodu: W * 4 / Bl * 5  ) 7,5
19
20
21 Lewy reflektor wyładowczy  * 1  , elektromagnes zmiany trybu reflektorów (lewy reflektor)  * 1  , lewy reflektor  * 2  , wskaźnik świateł drogowych 15
22 Prawy reflektor wyładowczy  * 1  , elektromagnes zmiany trybu reflektorów (prawy reflektor)  * 1  , prawy reflektor  * 2 15
23 Tablica przyrządów, pilot zdalnego sterowania centralnego zamka, odbiornik immobilizera, podświetlenie wyłącznika zapłonu, jednostka sterująca, gniazdo diagnostyczne, wyświetlacz systemu nawigacji (modele z systemem nawigacji), czujnik dotykowy (zewnętrzna klamka do otwierania drzwi kierowcy)  * 3  , czujnik dotykowy (zewnętrzny klamka otwierania drzwi przednich pasażera)  * 3  , czujnik dotykowy (zewnętrzna klamka otwierania drzwi)  * 3  , stacyjka (system Honda Smart Key)  * 3  , elektroniczna jednostka sterująca Honda Smart Key 10
24 Światło punktowe, przednie światło wewnętrzne, tylne światło wewnętrzne 15
25  * 5
  • Cewka zapłonowa nr 1, cewka zapłonowa nr 2, cewka zapłonowa nr 3, cewka zapłonowa nr 4
  • Jednostka sterująca układu napędowego
15
26
27
28
29 Sprzęgło elektromagnetyczne sprężarki klimatyzacji 7,5
30
31
  • Silnik wycieraczek szyby przedniej, automatyczny przekaźnik wycieraczek
  • Czujnik deszczu
7,5  * 6
Uwaga: * 1 – modele z reflektorami wyładowczymi. * 2 – modele z reflektorami halogenowymi, * 3 – modele z systemem Honda Smart Key, * 4 – modele z silnikiem K20A, * 5 – modele z silnikiem D17A, * 6 – modele z systemem automatycznych wycieraczek  .

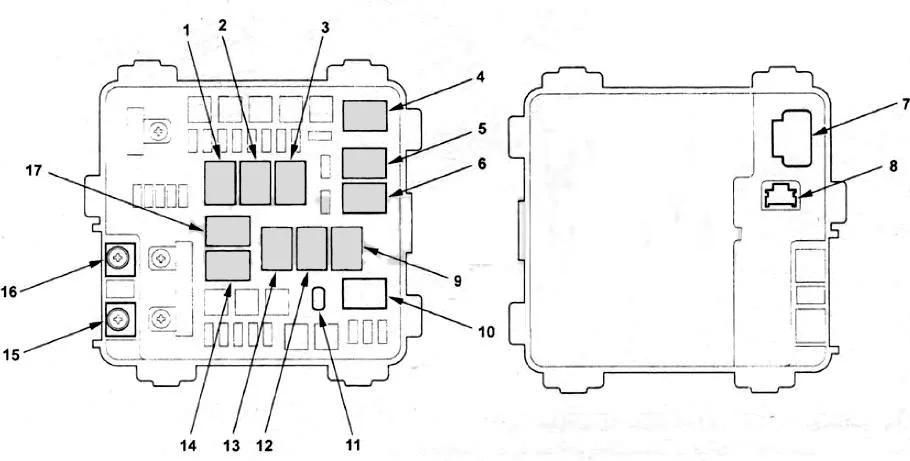

Przekaźniki
Honda Edix i FR-V (BE) (2004-2009) - schematy bezpieczników i przekaźników
4 Przekaźnik cewki zapłonowej
8 A (jednostka monitorująca napięcie zasilania): Wiązka przewodów komory silnika
12 Przekaźnik sprzęgła elektromagnetycznego sprężarki klimatyzacji
11 Złącze obrotomierza
17 Przekaźnik automatycznego układu wycieraczek
13 Przekaźnik układu chłodzenia  * 1
9 Przekaźnik silnika wentylatora skraplacza
3 Przekaźnik silnika dmuchawy nagrzewnicy
7 P: Wiązka przewodów komory silnika
10 Przekaźnik klaksonu
14 Przekaźnik grzałki  * 1
13 Przekaźnik grzałki  * 2
5 Przekaźnik reflektorów nr 1
6 Przekaźnik reflektorów nr 2
2 Przekaźnik silnika wentylatora chłodzącego
1 Podgrzewany przekaźnik tylnej szyby
15 T-1
16 T-101
Uwaga: * 1 – modele z silnikiem K20A, * 2 – modele z silnikiem D17A.
