Honda CR-V III (2007-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V III z lat: 2007, 2008, 2009. Honda CR-V III to trzecia generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten był produkowany w latach 2006-2012 i wprowadził wiele udoskonaleń w porównaniu do poprzednika. Honda CR-V III charakteryzowała się […]

05/23/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V III z lat: 2007, 2008, 2009.

Honda CR-V III to trzecia generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten był produkowany w latach 2006-2012 i wprowadził wiele udoskonaleń w porównaniu do poprzednika.

Honda CR-V III charakteryzowała się nowoczesnym designem, dynamicznymi liniami i atrakcyjnym wyglądem zewnętrznym. Samochód był dostępny w wersji pięciodrzwiowej i oferował przestronne wnętrze, które zapewniało komfortową podróż dla pięciu osób. Materiały wykończeniowe i wykończenie wnętrza były wysokiej jakości, a układ siedzeń zapewniał elastyczność i funkcjonalność.

Pod względem napędu, Honda CR-V III była dostępna z benzynowymi i wysokoprężnymi silnikami o różnych pojemnościach i mocach. Silniki te oferowały dobrą dynamikę i oszczędność paliwa, a w późniejszych latach produkcji wprowadzono bardziej efektywne jednostki napędowe.

Honda CR-V III wyposażona była w zaawansowane systemy bezpieczeństwa, takie jak ABS (układ hamulcowy z przeciwblokowym), ESP (elektroniczny program stabilizacji) oraz poduszki powietrzne dla kierowcy i pasażerów. Dodatkowo, w późniejszych wersjach pojazdu wprowadzono dodatkowe funkcje i systemy wspomagające, takie jak system monitorowania martwego pola i system ostrzegania przed kolizją.

Samochód ten cechowała również wysoka jakość jazdy, stabilność i precyzyjne prowadzenie, co sprawiało, że był przyjemny do prowadzenia zarówno na dłuższych trasach, jak i w miejskim ruchu.

Podsumowując, Honda CR-V III była udaną kontynuacją linii modelu CR-V, oferując nowoczesny design, przestronne wnętrze, wydajne jednostki napędowe oraz zaawansowane systemy bezpieczeństwa. Samochód ten zyskał popularność ze względu na swoją funkcjonalność, niezawodność i komfort podróżowania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

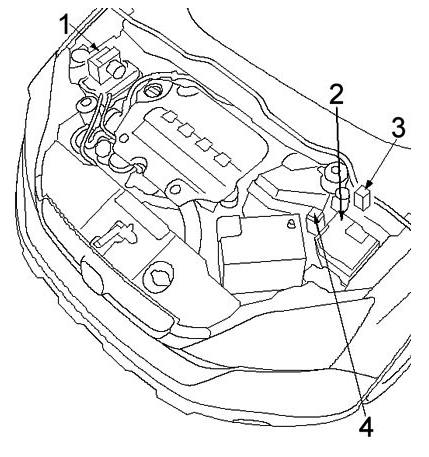

Komora silnika

Lokalizacja

Honda CR-V III (2007-2009) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca VSA
  2. Skrzynka bezpieczników i przekaźników
  3. Jednostka sterująca świec żarowych
  4. Przekaźnik ogrzewania i spryskiwaczy reflektorów



Skrzynka bezpieczników pod maską znajduje się po stronie kierowcy.

Zobacz także:  Honda Accord VII (2003) - schematy bezpieczników i przekaźników

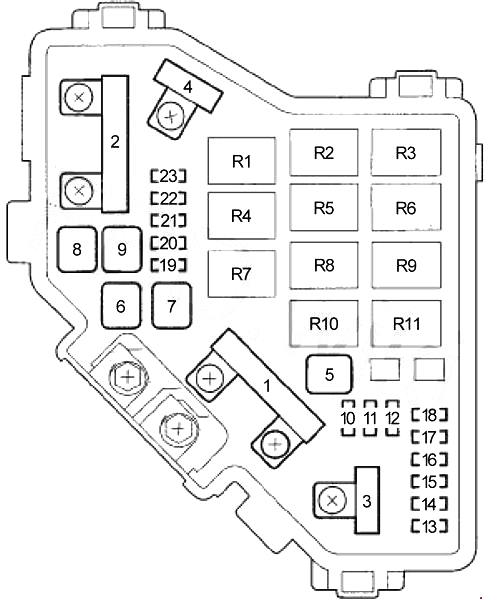

Honda CR-V III (2007-2009) - schematy bezpieczników i przekaźników

Opis

1 100A Alternator, bezpieczniki (komora silnika): 2, 4, 6, 7, 8, 9, 19, 20, 21, 22, 23
70A Elektryczne wspomaganie kierownicy (EPS)
2 Bezpieczniki 80A (wewnętrzne): 5, 6, 7, 27, 28, 29, 31
50A Wyłącznik zapłonu
3 40A Program stabilności pojazdu (VSA)
20A Program stabilności pojazdu (VSA)
4 Bezpieczniki 50A (wewnętrzne): 18, 19, 20, 21
40A Bezpieczniki (wewnętrzne): 24, 25, 26, 30, 32, 33, przekaźnik podnośnika szyby
5 30A System napinania pasów bezpieczeństwa
6 20A Przekaźnik wentylatora klimatyzacji
7 20A Przekaźnik wentylatora chłodzącego
8 30A Przekaźnik podgrzewanej tylnej szyby, przekaźnik podgrzewanego lusterka
9 40A Przekaźnik ogrzewania
10 15A Światła awaryjne i kierunkowskazy, jednostka elektroniki nadwozia (MICU), oświetlenie przyczepy
11 15A Moduł sterowania zespołem napędowym (PCM), czujnik stosunku powietrze-paliwo (A/F), wspomaganie emisji par (EVAP), przekaźnik pomocniczy modułu sterującego silnika (podrzędny PGM-FI)
12 15A Światła stopu (czujnik położenia pedału hamulca), klakson, jednostka elektroniki nadwozia (MICU), moduł sterujący układu napędowego (PCM), tempomat adaptacyjny (ACC), przekaźnik TSA
13 20A Fotel kierowcy sterowany elektrycznie (tył)
14 20A Fotel kierowcy napędzany elektrycznie (ruch wzdłużny)
15 Dioda wentylatora 7,5AA/C, przekaźnik wentylatora klimatyzacji, czujnik poziomu oleju silnikowego (K24Z1)
16 30A System napinania pasów bezpieczeństwa
17 15A Nawigacja, subwoofer, wzmacniacz audio
18 15A Przekaźnik cewki zapłonowej
19 15A Czujnik położenia wału korbowego (CKP), czujnik położenia wałka rozrządu (CMP) B, moduł sterujący zespołu napędowego (PCM), przekaźnik przepustnicy (ETCS). Wtryskiwacze, czujnik masowego przepływu powietrza (MAF), główny przekaźnik modułu sterującego silnika (główny PGM-FI) #1 (Fl MAIN), główny przekaźnik modułu sterującego silnika (główny PGM-FI) #2 (pompa paliwa)
20 Przekaźnik sprzęgła sprężarki 7,5AA/C
21 15A Przekaźnik przepustnicy (ETCS)
22 7,5 A Oświetlenie wnętrza, oświetlenie bagażnika, wyłącznik zapłonu, jednostka elektroniki nadwozia (MICU), włącznik deszczu/automatycznego oświetlenia
23 10A Światła cofania, system audio, złącze diagnostyczne (DLC), zestaw wskaźników, immobilizer, jednostka elektroniki nadwozia (MICU), nawigacja, zestaw głośnomówiący (Hands Free), syrena kontrolna alarmu, czujnik ultradźwiękowy
Przekaźniki
R1 Wentylator chłodzący
R2 Wentylator klimatyzacji
R3 Sterowanie wentylatorem
R4 Korpus przepustnicy (ETCS)
R5 Podgrzewacz
R6 Tylna wycieraczka
R7 Jednostka sterująca silnika (nr 1)
R8 Ogrzewanie tylnej szyby
R9 Czujnik stosunku powietrza do paliwa (A/F).
R10 Sprzęgło sprężarki klimatyzacji
R11 Cewki zapłonowe
Zobacz także:  Honda CR-V II (2002-2004) - schematy bezpieczników i przekaźników

Do silników Diesla

1 Akumulator 100A
Pompa systemowa 40A VSA
2 50A Wyłącznik zapłonu
Bezpieczniki 50A (wewnętrzne): 18, 21
3 30A System napinania pasów bezpieczeństwa
30A System napinania pasów bezpieczeństwa
4 Bezpieczniki 80A (wewnętrzne): 5, 6, 7, 27, 28, 29, 31
5 70A Jednostka sterująca świec żarowych
6 Bezpieczniki 40A (wewnętrzne): 24, 25, 26, 30, przekaźnik podnośnika szyby
7 Przekaźnik sprzęgła sprężarki 7,5AA/C
8 Moduł sterujący świecy żarowej 15 A, czujnik poziomu oleju, zawór elektromagnetyczny blokady biegu wstecznego, przekaźnik główny PGM-FI 2, przekaźnik wentylatora chłodnicy, ECM (przez przekaźnik sterujący ISV), przekaźnik główny PGM-FI 2, bezpiecznik (komora silnika): nr 10 , przekaźnik sterujący ISV
9 15A Kontaktron wlotowy (przez przekaźnik sterujący ISV)
10 7.5AA/C Przekaźnik wentylatora skraplacza, przekaźnik sterujący wentylatora chłodzącego, elektromagnes sterujący EGR, przekaźnik podgrzewania paliwa, moduł sterujący świec żarowych, elektromagnes blokady biegu wstecznego, elektromagnes SCV, elektromagnes sterujący doładowaniem turbosprężarki, elektromagnes sterujący obejścia chłodziwa EGR
11
12 40A Przekaźnik grzałki
13 20A jednostka sterująca VSA
14 15A System audio, subwoofer
15 30A Przekaźnik ogrzewania tylnej szyby
16 10A Jednostka elektroniki nadwozia (MICU), jednostka zdalnego sterowania immobilizera, zestaw wskaźników, zestaw głośnomówiący, system audio, złącze diagnostyczne (DLC), nawigacja (AVN), czujnik ultradźwiękowy (z ultradźwiękami), syrena antywłamaniowa (z ultradźwiękami)
17 7,5 A Oświetlenie wewnętrzne, przełącznik deszczu/automatycznego oświetlenia, oświetlenie bagażnika, światło kopuły, światło punktowe, oświetlenie wyłącznika zapłonu, lampy lusterek kosmetycznych
18 30A Przekaźnik podgrzewania paliwa, bezpiecznik (wewnętrzny): nr 20
19 30A Przekaźnik wentylatora chłodzącego, przekaźnik wentylatora klimatyzacji
20 7,5A Sterownik silnika – ECM (FHTR MON)
21 15A Czujnik położenia pedału hamulca (światło stop), przekaźnik klaksonu, jednostka elektroniki nadwozia (MICU), adaptacyjny tempomat (ACC), jednostka sterująca VSA
22 15A Jednostka elektroniki nadwozia (MICU)
23 Przekaźnik wentylatora klimatyzacji 30 A
24 20 A ECM (przez przekaźnik PGM-FI 1), zawór regulacji ciśnienia szyny (przez przekaźnik PGM-FI 1), przekaźnik główny 1 PGM-FI, przekaźnik główny 2 PGM-FI
25
26 20A Elektryczna jednostka sterująca siedzenia
27 20A Przełącznik regulacji fotela kierowcy (przód/tył), przełącznik podparcia lędźwiowego kierowcy
28 30A Jednostka sterująca spryskiwaczy reflektorów
Przekaźniki
R1 Sprzęgło sprężarki klimatyzacji
R2 Wentylator
Zobacz także:  Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

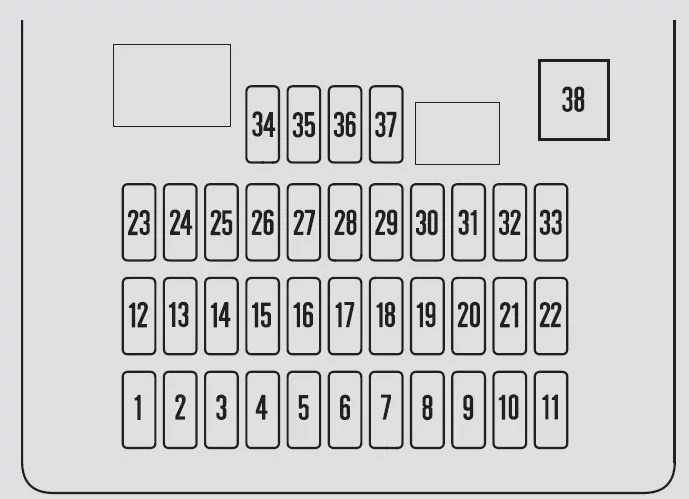

Przedział pasażerski

Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Etykieta z bezpiecznikami znajduje się pod kolumną kierownicy.

Dodatkowa skrzynka bezpieczników (jeśli jest w wyposażeniu) znajduje się obok wewnętrznej skrzynki bezpieczników.
Aby otworzyć pokrywę, pociągnij klapkę w kierunku pokazanym na ilustracji.

Honda CR-V III (2007-2009) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 A Przekaźnik okna zasilania
2 15 A Pompa paliwowa
3 10 A ACG
4 7,5 A ABS/VSA
5 (15A) Podgrzewane siedzenia (jeśli są w wyposażeniu)
6 (20A) Przednie światła przeciwmgielne (jeśli są w wyposażeniu)
7 Nieużywany
8 10 A Tylna wycieraczka
9 7,5 A ODS (system wykrywania pasażerów)
10 7,5 A Licznik
11 10 A SRS
12 10 A Prawe światło drogowe
13 10 A Światło drogowe lewego reflektora
14 7,5 A Światła postojowe (wnętrze)
15 7,5 A Światła postojowe (zewnętrzne)
16 10 A Prawy reflektor mijania
17 10 A Światła mijania lewego reflektora
18 20 A Główne światła drogowe
19 15 A Światła postojowe główne
20 7,5 A TPMS
21 20 A Światła mijania
22 Nieużywany
23 Nieużywany
24 (20A) Szyberdach (jeśli jest w wyposażeniu)
25 20 A Zamek od drzwi
26 20 A Przednie lewe okno
27 (20A) Opcja HAC
28 15 A Tylne gniazdo akcesoriów
29 15 A Akcesorium
30 20 A Przednie prawe okno
31 (15A) Gniazdo zasilania akcesoriów na stole środkowym (jeśli jest na wyposażeniu)
32 20 A Tylne prawe okno
33 20 A Tylne lewe okno
34 7,5 A ACC Radio
35 7,5 A Blokada klawiatury ACC
36 10 A HAC
37 7,5 A Światła dzienne
38 30 A Przednia wycieraczka



W górnej części bloku można zainstalować 3 przekaźniki:

Honda CR-V III (2007-2009) - schematy bezpieczników i przekaźników

Opis

R1 Elektryczne szyby
R2 Pompa paliwa (GM-FI Main 2)
R3 Rozrusznik

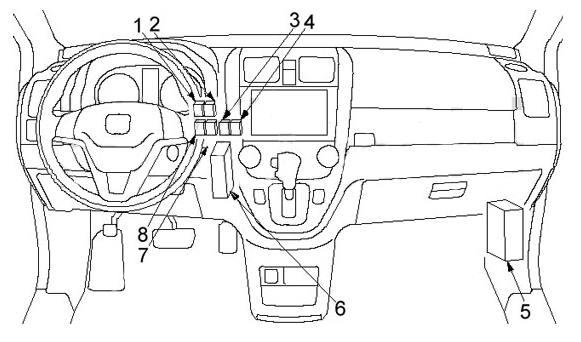

Dodatkowe elementy

Układ

Honda CR-V III (2007-2009) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik klaksonu przeciwkradzieżowego
  2. Przekaźnik świateł do jazdy dziennej
  3. Przekaźnik przedniego światła przeciwmgielnego
  4. Gniazdo przekaźnika w konsoli środkowej
  5. Sterownik elektrycznego wspomagania kierownicy (EPS).
  6. Jednostka sterująca adaptacyjnego oświetlenia przedniego / jednostka sterująca automatycznej regulacji reflektorów
  7. Przekaźnik gniazda w bagażniku
  8. Przekaźnik gniazda przedniego (zapalniczka)

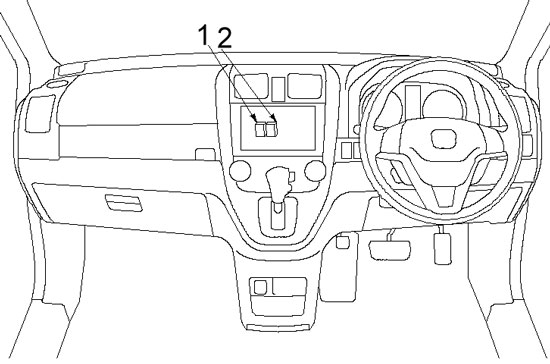

Honda CR-V III (2007-2009) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik blokady drzwi kierowcy
  2. Przekaźnik zamka przednich drzwi pasażera
