W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic XI z lat: 2022, 2023.
Honda Civic to kompaktowy samochód osobowy produkowany przez japońską markę Honda od 1972 roku. Jest jednym z najbardziej rozpoznawalnych i popularnych modeli Hondy na całym świecie. Honda Civic charakteryzuje się dynamicznym wyglądem, solidną konstrukcją, doskonałą jakością wykonania i zaawansowanymi technologiami.
Civic znany jest ze swojego niezawodnego silnika oraz znakomitej jazdy. W zależności od generacji i rynku, Honda Civic oferowana jest w różnych wariantach nadwozia, takich jak sedan, hatchback czy coupe. Wnętrze Civica jest przestronne, ergonomiczne i zapewnia komfortowe warunki podróży zarówno dla kierowcy, jak i pasażerów.
Honda Civic zyskał również reputację jako samochód o dobrych osiągach i dynamicznej jeździe. W zależności od wersji, dostępne są różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki, często wyposażone w zaawansowane technologie takie jak turbodoładowanie czy hybrydowy system napędowy.
Civic słynie także z wysokiego poziomu bezpieczeństwa, oferując zaawansowane systemy wspomagające kierowcę oraz liczne funkcje bezpieczeństwa aktywnego i pasywnego.
Honda Civic cieszy się dużą popularnością zarówno wśród kierowców prywatnych, jak i flotowych. Jego wszechstronność, niezawodność i innowacyjne rozwiązania sprawiają, że jest to jeden z najchętniej wybieranych modeli w swojej klasie.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

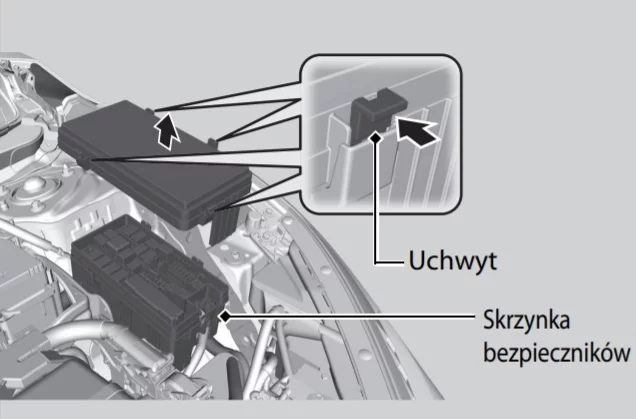

Skrzynka bezpieczników w komorze silnika

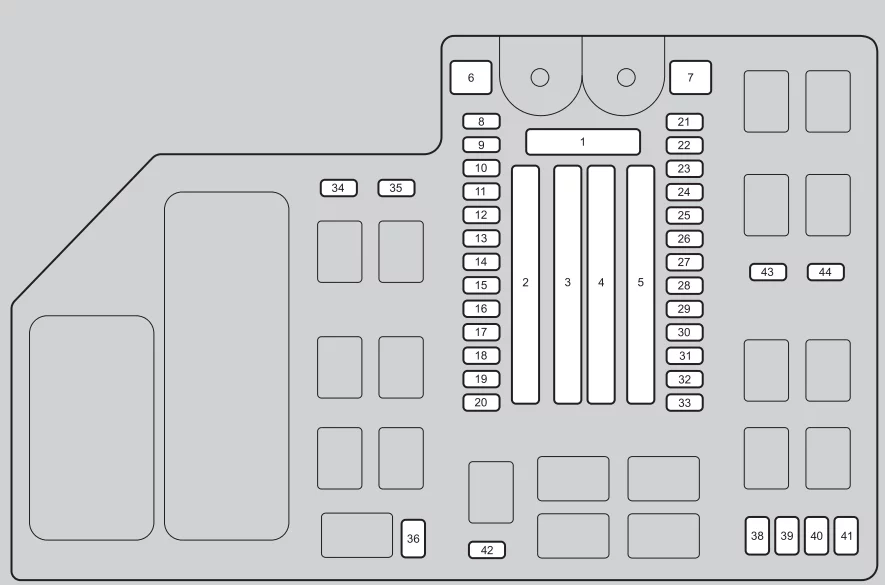

Umiejscowiona przy akumulatorze 12 V. Nacisnąć zatrzaski, aby otworzyć skrzynkę. Rozmieszczenie bezpieczników zostało przedstawione na poniższym schemacie. Bezpiecznik można zlokalizować po numerze, porównując schemat z tabelą.
Numer | Ampery [A] | Opis |
1 | 175 A | Akumulator |
2 | 60 A | Skrzynka bezpieczników wyposażenia opcjonalnego |
2 | 40A | Skrzynka bezpieczników wyposażenia opcjonalnego 2 |
2 | 60A | Główna skrzynka bezpieczników |
3 | 40 A | Odszranianie tylne |
3 | 40 A | A/C PTC1 |
3 | 30A | Silnik dmuchawy |
3 | 40 A | A/C PTC2 |
4 | 40 A | ESB |
4 | 40 A | Silnik ABS/VSA |
4 | 40 A | RFC |
4 | 30A | Silnik P-ACT |
4 | 30A | Główny IG |
4 | 30A | Moduł przekaźników 2 |
5 | 30A | Option6 |
5 | 30A | Przednie wycieraczki |
5 | 70A | EPS |
5 | 30A | Moduł przekaźników 1 |
5 | 40A | ABS/VSA FSR |
5 | 40A | POMPA PŁYNU CHŁODZĄCEGO SILNIKA |
5 | 40A | Główna skrzynka bezpieczników 2 |
6 | – | – |
7 | 30A | IG Main2 |
8 | – | – |
9 | – | – |
10 | 10A | AUDIO DODATKOWE |
11 | – | – |
12 | – | – |
13 | 10A | Podgrzewana kierownica* |
14 | 10A | BATT IR |
15 | 10A | Światła przeciwmgielne przednie* |
16 | – | – |
17 | 15A | Spryskiwacz |
18 | 10A | Sygnał dźwiękowy, klakson |
19 | 15A | ZAPASOWY |
20 | 15A | AUDIO |
21 | 15A | IGP |
22 | 10A | ZAPASOWY FI-ECU |
23 | 15A | DBW |
24 | 7,5A | Przekaźnik RFC |
25 | 7,5A | PCU EWP |
26 | 7,5A | MODUŁ ECU P-ACT |
27 | 10A | LCM L |
28 | 15A | Wtryskiwacze |
29 | 10A | Światła stop |
30 | 15A | LCM R |
31 | 15A | Cewka zapłonowa |
32 | 20A | EVTC |
33 | 15A | Światła awaryjne |
34 | 7,5A | IG1 WYBIERAK BIEGÓW |
36 | 7,5A | IG1 MON2 |
38 | 10A | IGB |
39 | 15A | IGA |
41 | 10A | IGPS(LAF) |
42 | 7,5A | IG1 ESB |

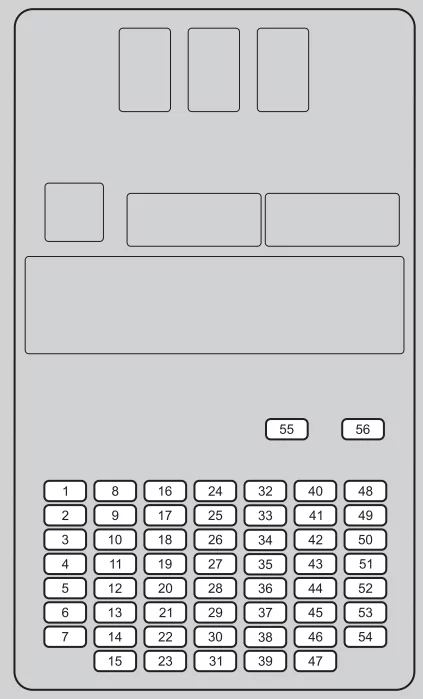

Skrzynka bezpieczników w przedziale pasażerskim

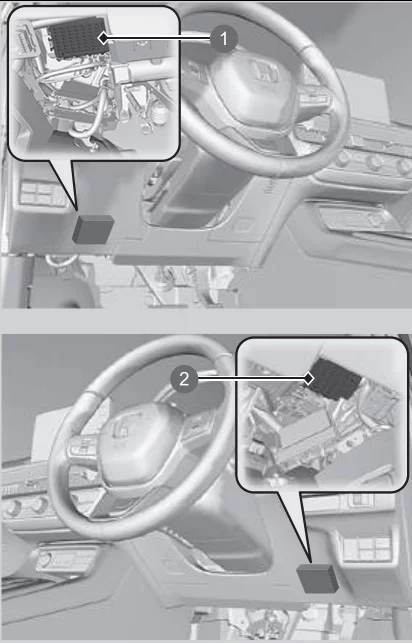

Umiejscowiona pod deską rozdzielczą.
1. Skrzynka bezpieczników (wersja z kierownicą z lewej strony)
2. Skrzynka bezpieczników (wersja z kierownicą z prawej strony)
Numer | Ampery [A] | Opis |
1 | Elektrycznie sterowana szyba kierowcy | 20 |
2 | Elektrycznie sterowana szyba pasażera | 20 |
3 | Elektrycznie sterowana prawa tylna szyba | 20 |
4 | Elektrycznie sterowana lewa tylna szyba | 20 |
5 | Option IG1 | 10 |
6 | SRS | 10 |
7 | Pokrywa bagażnika MTR | 10 |
8 | – | – |
9 | Przednie gniazdo zasilania akcesoriów | 20 |
10 | Zamek drzwi | 20 |
11 | WSKAŹNIKI | 10 |
12 | IG1 Option3 (ST CUT) | 10 |
13 | IG1 Option2 (RR WIP) | 10 |
14 | IG1 Option6 (VB SOL) | 10 |
15 | Odblokowanie drzwi kierowcy | 10 |
16 | Dach panoramiczny* | 20 |
17 | SBW1 | 10 |
18 | – | – |
19 | – | – |
20 | Światło przeciwmgielne tylne | 10 |
21 | Gniazdo akcesoriów w bagażniku | 20 |
22 | System dostępu bezkluczykowego | 10 |
23 | Zablokowanie drzwi kierowcy | 10 |
24 | SBW2 | 7,5 |
25 | IMG | 10 |
26 | SRS | 10 |
27 | ST CUT RLY | 20 |
28 | IG1 Option5 | 10 |
29 | Pompa paliwowa | 15 |
30 | Tryb odblokowania drzwi z lewej strony | 10 |
31 | Tryb odblokowania drzwi z prawej strony | 10 |
32 | – | – |
33 | – | – |
34 | – | – |
35 | – | – |
36 | Option3 (SUNSHADE)* | 20 |
37 | IGA2 | 15 |
38 | – | – |
39 | Blokada drzwi z prawej strony | 10 |
40 | Fotel kierowcy sterowany elektrycznie (REC/RR H)* | 20 |
41 | Fotel kierowcy sterowany elektrycznie (SLIDE / FR H)* | 20 |
42 | – | – |
43 | AIRCON (klimatyzacja) | 10 |
44 | Światła do jazdy dziennej | 10 |
45 | ACC (akcesoria) | 10 |
46 | AKCESORIA, BLOKADA KLUCZYKA | 10 |
47 | Blokada drzwi z lewej strony | 10 |
48 | Ogrzewanie przednich foteli | 20 |
49 | Fotel pasażera sterowany elektrycznie (REC)* | 20 |
50 | Elektrycznie regulowane podparcie odcinka lędźwiowego kierowcy | 10 |
51 | Elektryczne podparcie odcinka lędźwiowego pasażera* | 10 |
52 | – | 20 |
53 | Fotel pasażera sterowany elektrycznie (SLIDE)* | 20 |
54 | Option1 / pokrywa wlewu paliwa | 10 |
55 | WZMACNIACZ AUDIO* | 30 |
56 | – | 30 |
* Dostępne w niektórych wersjach
