W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Civic X z lat: 2020-2021.

Honda Civic X, znany również jako Honda Civic Tenth Generation, został wprowadzony na rynek w 2015 roku i jest kontynuacją popularnej linii modeli Honda Civic. Ten model odznacza się nowoczesnym designem, zaawansowanymi technologiami i dynamiczną jazdą.

Pod względem stylistycznym, Honda Civic X ma dynamiczną i agresywną sylwetkę. Charakteryzuje się ostrymi liniami i kantami, a także charakterystycznym kaskadowym grillem. Reflektory i tylne lampy mają nowoczesny wygląd, a ogólnie samochód prezentuje się nowocześnie i sportowo.

Wnętrze Honda Civic X jest przestronne i starannie wykonane. Zastosowane materiały są wysokiej jakości, a układ deski rozdzielczej jest ergonomiczny i intuicyjny. W zależności od wyposażenia, samochód może być wyposażony w zaawansowane systemy multimedialne, nawigację, systemy bezpieczeństwa i asystentów jazdy.

Honda Civic X jest dostępna w różnych wersjach nadwozia, takich jak sedan, hatchback i coupe, co pozwala kierowcom wybrać model, który najlepiej odpowiada ich preferencjom. Pod względem silników, Civic X oferuje różne jednostki benzynowe i wysokoprężne, które zapewniają zarówno oszczędność paliwa, jak i dynamiczną jazdę.

Jednym z wyróżniających się elementów Honda Civic X jest bogate wyposażenie w zaawansowane technologie. Może on być wyposażony w systemy bezpieczeństwa, takie jak system monitorowania martwego pola, asystent utrzymywania pasa ruchu, automatyczny system hamowania awaryjnego i wiele innych. Ponadto, samochód oferuje również wiele udogodnień, takich jak system rozpoznawania głosu, systemy multimedialne z funkcją Apple CarPlay i Android Auto, oraz wiele innych funkcji.

Zobacz także:  Honda Prelude III (1987-1991) - schematy bezpieczników i przekaźników

Honda Civic X jest doceniana za swoją niezawodność, wydajność, sportowe osiągi i nowoczesne funkcje. Oferuje dynamiczną jazdę, solidne wykonanie i atrakcyjny design. Dzięki swojej wszechstronności i zaawansowanym technologiom, Honda Civic X cieszy się dużą popularnością wśród kierowców poszukujących kompaktowego samochodu o wysokim standardzie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

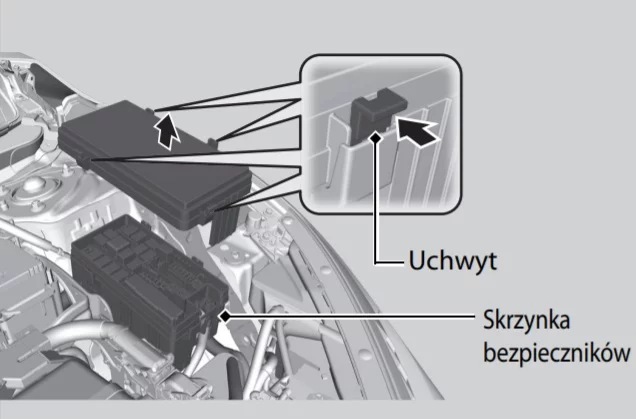

Skrzynka bezpieczników w komorze silnika

Honda Civic X (2020-2021) - schematy bezpieczników i przekaźników

Honda Civic X (2020-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60A Block OP1
1 30A VST1 (układ Auto Stop)
1 50A Wentylator chłodzący (Wersje z silnikiem 1,0 l i 1,5 l)
1 30A Główny wentylator (Wersje z silnikiem 2,0 l)
1 30A Wzmacniacz audio
1 30A IG Main2
1 30A Główne światła drogowe
1 125A (silnik 1,0 l i 1,5 l)

150A (silnik 2,0 l)

Akumulator (główny bezpiecznik)
2 70A EPS
2 30A/50A IG Main1
2 40A Opcja skrzynki bezpieczników
2 60A Główna skrzynka bezpieczników
2 30A Silnik przedniej wycieraczki
2 30A Główne światła mijania
3 40A Ogrzewanie tylnej szyby
3 30A Rozrusznik
3 40A Skrzynka bezpieczników
3 40A Silnik ABS/VSA
3 40A ABS/VSA FSR
3 40A Silnik dmuchawy
4 40A PTC HTR2
4 40A PTC HTR4
5 5A Wentylator chłodzący (Wersje z silnikiem 1,0 l i 1,5 l)
6 15A Spryskiwacz
7 15A/20A IGP
8 10A Światła stop
9 15A FI Sub
10 15A Wtryskiwacz (Wersje z silnikiem 1,5 l)
10 30A EVP
10 20A Wentylator dodatkowy (Wersje z silnikiem 2,0 l)
11 5A LAF
12 10A Sterownik silnika
13 15A Światła awaryjne
14 15A Podgrzewany tylny fotel
15 15A Cewka zapłonowa
16 15A Skrzynia biegów
17 10A Światła do jazdy dziennej
18 10A Podtrzymanie
19 15A Audio
20 10A Światła pozycyjne
21 10A Oświetlenie wnętrza
22 15A Światła przeciwmgielne
23 10A Sprężarka układu klimatyzacji
24 10A Sygnał dźwiękowy
25 30A System audio
26 10A Światła mijania lewego reflektora
27 10A Światła mijania prawego reflektora
28 30A Podtrzymanie 2
28 5A Wyłącznik
29 10A Światła drogowe lewego reflektora
30 10A Światła drogowe prawego reflektora
31 15A ADS
32 30A Spryskiwacz reflektorów
33 5A VB ACT (Wersje z silnikiem 1,5 l)

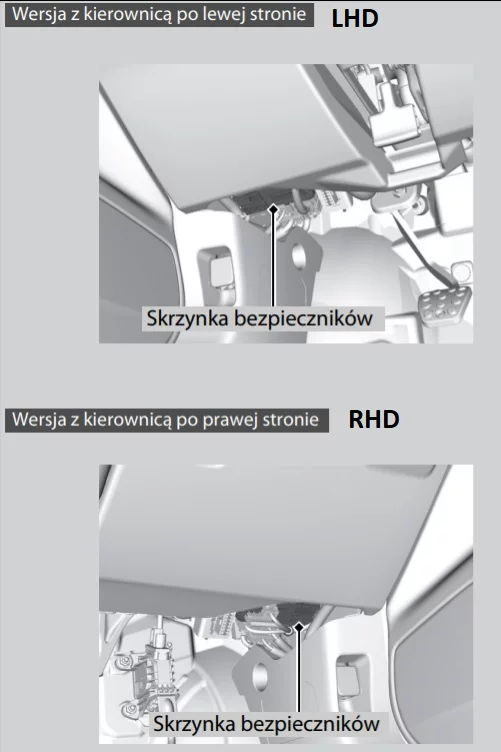

Skrzynka bezpieczników w przedziale pasażerskim

Umiejscowiona pod deską rozdzielczą.

Honda Civic X (2020-2021) - schematy bezpieczników i przekaźników

Honda Civic X (2020-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10A Akcesoria
2 5A Blokada kluczyka
3 10A Silnik wycieraczki tylnej szyby
4 5A Opcja 3
4 10A Skrzynia biegów
5 10A Opcja
6 10A Opcja 2
7 10A Licznik
8 15A/20A Pompa paliwowa
9 10A Klimatyzacja
10 20A Tylne gniazdo zasilania akcesoriów
11 5A Monitor
12 10A Blokada drzwi z prawej strony
13 10A Tryb odblokowania drzwi z lewej strony
14 20A Elektrycznie sterowana lewa tylna szyba
15 20A Elektrycznie sterowana szyba pasażera z przodu
16 20A Zamek drzwi
17 10A Skrzynia biegów
17 5A Opcja 3
18 10A Elektryczna regulacja podparcia odcinka lędźwiowego
19 20A Okno dachowe
20 10A Rozrusznik
21 10A/15A ACG
22 10A Światła do jazdy dziennej
23 10A Tylne światło przeciwmgielne
24 5A Opcja
25 10A Zamek drzwi kierowcy
26 10A Tryb odblokowania drzwi z prawej strony
27 20A Elektrycznie sterowana prawa tylna szyba
28 20A Elektrycznie sterowana szyba kierowcy
29 20A Przednie gniazdo zasilania akcesoriów
30 10A Funkcja Smart
30 5A STS
32 20A Element grzejny przedniego siedzenia
34 10A VSA/ABS
35 10A SRS
36 20A Opcja HAC
38 10A Blokada drzwi z lewej strony
39 10A Odblokowywanie zamka drzwi kierowcy

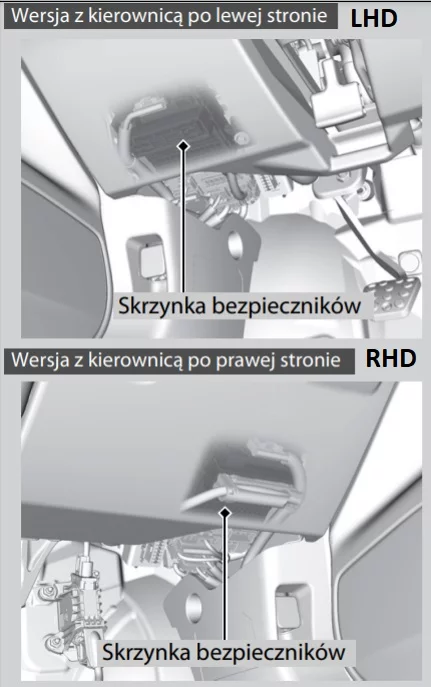

Dodatkowa skrzynka bezpieczników w przedziale pasażerskim (tylko niektóre modele)

Honda Civic X (2020-2021) - schematy bezpieczników i przekaźników

Kierownica po lewej stronie

Honda Civic X (2020-2021) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie

Honda Civic X (2020-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10A Akcesoria
2 10A EOP
3 10A Podtrzymanie 2
4 15A Audio
5 10A Odcięcie akcesoriów
6 10A VST 1
7 5A Wyłącznik 2
