W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord VII z lat: 2006.
Honda Accord VII, znany również jako Honda Accord CL/CM, był produkowanym w latach 2002-2007 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Accord VII przeszedł ewolucję w stosunku do poprzednich generacji, oferując nowoczesny i elegancki wygląd, płynne linie i solidną jakość wykonania. Był dostępny w wersji czterodrzwiowego sedana oraz wersji kombi o nazwie Accord Tourer. Samochód oferował przestronne wnętrze, wygodne siedzenia i wiele funkcji i udogodnień, takich jak klimatyzacja, elektrycznie sterowane szyby i lusterka boczne, system audio, skórzana tapicerka i wiele innych opcji. Accord VII dostępny był z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi, oferującymi różne poziomy mocy i osiągów. Samochód był znany ze swojej niezawodności, solidności konstrukcji i komfortu jazdy. Wprowadzono również pewne zaawansowane systemy bezpieczeństwa, takie jak ABS (Antilock Braking System) i ESP (Electronic Stability Program), które podnosiły poziom bezpieczeństwa podczas jazdy. Honda Accord VII odniosła sukces na rynku, przyczyniając się do dalszego wzrostu popularności marki Honda i utrzymania pozycji Accord jako cenionego samochodu klasy średniej.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Komora silnika

Lokalizacja

Honda Accord VII (2006) - schematy bezpieczników i przekaźników

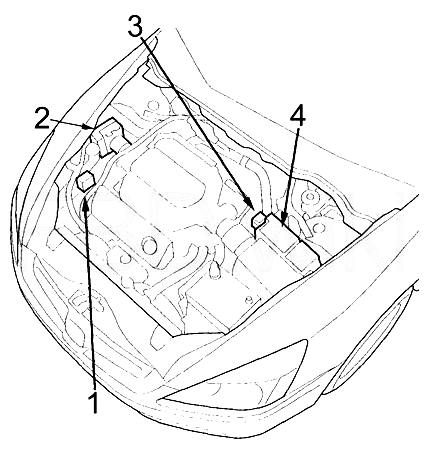

Opis

  1. Skrzynka przekaźnikowa nr 2
  2. Jednostka sterująca ABS/TCS lub VSA
  3. Skrzynka przekaźnikowa nr 1
  4. Skrzynka bezpieczników i przekaźników

Skrzynka przekaźnikowa nr 2

To urządzenie jest dostępne tylko w modelach hybrydowych.

Honda Accord VII (2006) - schematy bezpieczników i przekaźników

34 Moduł sterowania zespołem napędowym 7,5 A (MCM), przekaźnik nr 1 MCM
35  –
Przekaźniki
R1 Sterowanie wentylatorem
R2 Elektryczna pompa płynu chłodzącego
R3 Światła dzienne

Skrzynka przekaźnikowa nr 1

Honda Accord VII (2006) - schematy bezpieczników i przekaźników

36 Bezpiecznik 40A (skrzynka przekaźników nr 2 w komorze silnika): nr 34, bezpieczniki: 53, 54
37 30A Pomocnicza pompa oleju przekładniowego (ATFP)
Przekaźniki
R1 Hybrydowy: pomocnicza pompa olejowa skrzyni biegów (ATFP)
3,0 l (USA): Sterowanie wentylatorem
3,0 l: Światła do jazdy dziennej
R2 2,4 l: Światła do jazdy dziennej
3,0 l: Sterowanie wentylatorem



Skrzynka bezpieczników i przekaźników

Honda Accord VII (2006) - schematy bezpieczników i przekaźników

Honda Accord VII (2006) - schematy bezpieczników i przekaźników

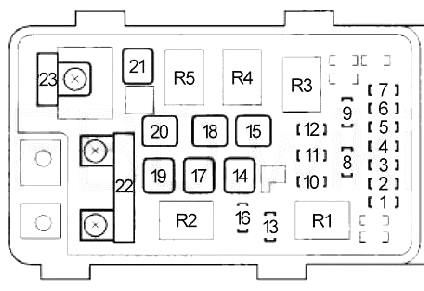

Numer Ampery [A] Opis
1 10 Lewe światła mijania
2 (30) (Tylna cewka odszraniacza)*1
3 10 Lewe światła drogowe
4 15 Małe światło
5 10 Prawe światła drogowe
6 10 Prawe światła mijania
7 7,5 Zapasowy
8 15 FI ECU
9 20 Wentylator skraplacza
10 Nieużywany
11 20 Wentylator chłodzący*2
30 Wentylator chłodzący*3
12 7,5 MG. Sprzęgło
13 20 Klakson, stop
14 40 Tylny odszraniacz
15 40 Zapasowy, ACC
16 15 Światła awaryjne
17 30 Silnik ABS * 2
30 Silnik TCS*3
18 20 ABS F/S*2
40* Silnik TCS*3
19 40 Fotel kierowcy
20 40 Fotel pasażera*4
21 40 Silnik nagrzewnicy
22 100 Akumulator
Nieużywany
23 50 +B IGI główne
50 Główne zasilanie okna
*1 – US EX, EX-L LX-V6 i EX-V6 Canadian SE, EX-L, SE-V6 i EX-V6
*2 – US VP, LX, SE, EX i EX-L Canadian DX-G, SE i EX-L
*3 — Stany Zjednoczone LX-V6 i EX-V6 Kanadyjskie SE-V6 i EX-V6
*4 — Z wyjątkiem kanadyjskiego DX-G
Zobacz także:  Honda Accord V (1994-1997) - schematy bezpieczników i przekaźników

Przekaźniki
R1 Wentylator chłodnicy silnika
R2 Wentylator klimatyzacji
R3 Ogrzewanie tylnej szyby
R4 Sprzęgło sprężarki klimatyzacji
R5 Podgrzewacz

Przedział pasażerski

Lokalizacja

Honda Accord VII (2006) - schematy bezpieczników i przekaźników

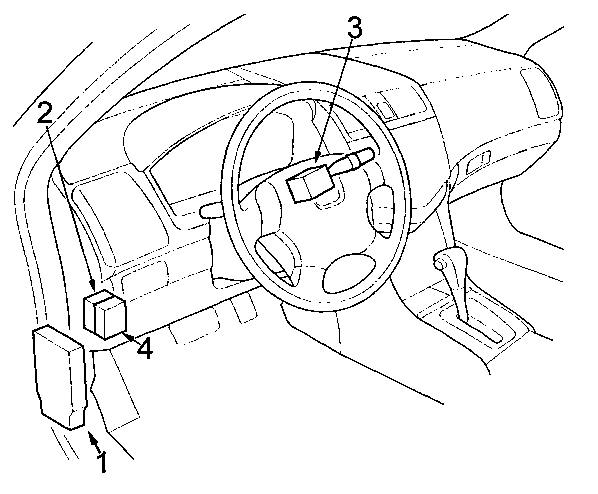

Opis

  1. Skrzynka bezpieczników i przekaźników
  2. Jednostka sterująca światłami do jazdy dziennej
  3. Jednostka sterująca przełącznikiem zespolonym
  4. 03-’05: Tempomat



Wewnętrzny panel bezpieczników

Honda Accord VII (2006) - schematy bezpieczników i przekaźników

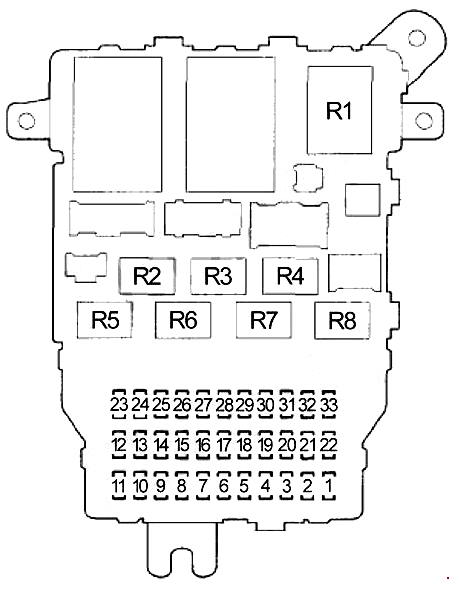

Numer Ampery [A] Opis
1 (15) System „Drive-by-Wire”
2 15 Cewka zapłonowa
3 (10) Światło dzienne
4 15 Grzejnik Laf
5 10 Radio
6 7,5 Wewnętrzne światło
7 10 Światła zapasowe
8 20 Zamek od drzwi
9 15 Przednie gniazda akcesoriów
10 7,5 IG OPDS
11 30 Wycieraczka szyby zespolonej
12 Nieużywany
13 (20) Elektrycznie regulowane pochylanie fotela pasażera*2
14 (20) Elektryczna prowadnica fotela kierowcy*2
15 (20) Podgrzewane siedzenie* 2
16 (20) Elektrycznie regulowane pochylanie fotela kierowcy* 2
17 (20) Elektryczna prowadnica fotela pasażera*2
18 15 IG ACG
19 15 Pompa paliwa IG
20 7,5 Podkładka IG
21 7,5 Licznik IG
22 10 IG SRS
23 7,5 IGP (PGM-FI ECU)
24 20 Zasilanie lewego tylnego okna
25 20 Zasilanie prawego tylnego okna
26 20 Zasilanie okna pasażera
27 20 Zasilanie okna kierowcy
28 (20) Szyberdach*3
29 Nieużywany
30 7,5 IG HAC
31 Nieużywany
32 7,5 ACC
33 7,5 HAC OP
*1 : Modele amerykańskie
*2 : US EX, EX-L, LX-V6 i EX-V6 Kanadyjskie EX-L, SE-V6 i EX-V6
*3 : US EX, EX-L, LX-V6 i EX- V6 kanadyjski SE, EX-L, SE-V6 i EX-V6
Zobacz także:  Honda Civic V (1992-1995) - schematy bezpieczników i przekaźników



Przekaźniki
R1 Kierunkowskazy / alarmy
R2 Cewki zapłonowe
R3 Jednostka sterująca silnika (przekaźnik nr 1)
R4 Gniazda
R5 Jednostka sterująca silnika (pompa paliwa) (przekaźnik nr 2)
R6 Elektryczne szyby
R7 Czujnik stosunku powietrza do paliwa (A/F)
R8 Rozrusznik

Panel bezpieczników (strona pasażera)

Honda Accord VII (2006) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Szyberdach
2 20 Elektrycznie regulowane rozkładanie fotela kierowcy
3 20 Asystent rozkładania fotela elektrycznego
4 20 Przesuwanie fotela kierowcy
5 20 Przesuwanie fotela pasażera
6 10 Światła do jazdy dziennej*
7 20 Zasilanie tylnego lewego okna
8 20 Zasilanie prawego przedniego okna
9 20 Radio;

Zapalniczka.

10 10 Małe światła
11 7,5 Światło wewnętrzne,

Światła w progach drzwi

12 20 Elektryczne zamki do drzwi
13 7,5 Zegar
14 7,5 Kontrola silnika ABS
15 20 Zasilanie przedniego lewego okna
16 20 Zasilanie tylnego prawego okna
* W modelach kanadyjskich



Dodatkowe elementy

Układ

Honda Accord VII (2006) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik przepustnicy
  2. Przekaźnik ogrzewania siedzenia
  3. Hybrydowy: Przekaźnik tylnego gniazda
  4. Hybrydowy: Aktywny przekaźnik mocowania silnika (ACM).
  5. Hybrydowy: Sterownik elektrycznego wspomagania kierownicy (EPS)
    2,4 l (’06-’07), 3,0 l: Sterownik przepustnicy
  6. Moduł sterujący silnika (ECM/PCM) ECM – M/T; PCM-A/T
  7. Jednostka sterująca poduszką powietrzną

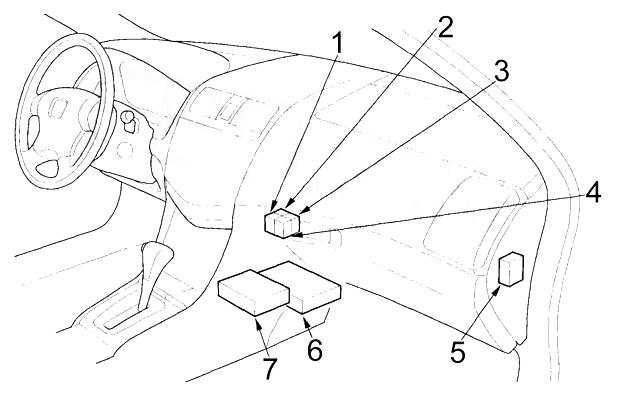

Honda Accord VII (2006) - schematy bezpieczników i przekaźników

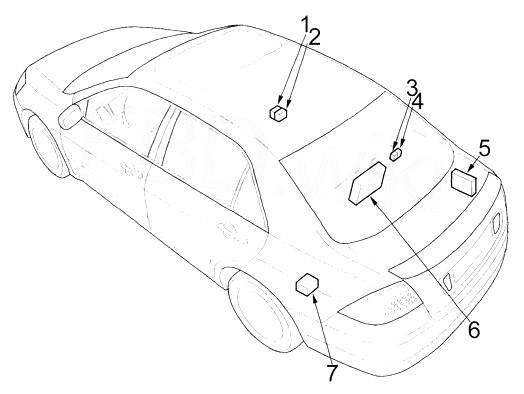

Opis

  1. Sedan: Przekaźnik otwarcia szyberdachu
  2. Sedan: Przekaźnik zamknięcia szyberdachu
  3. Hybrydowy: przekaźnik modułu sterowania zespołem napędowym (MCM) (przekaźnik nr 1)
  4. Hybrydowy: przekaźnik modułu sterowania zespołem napędowym (MCM) (przekaźnik nr 2)
  5. z wyjątkiem Hybrid: odbiornik XM
  6. Hybrydowy: moduł sterujący układu napędowego (MCM),
    z wyjątkiem hybrydowego: jednostka sterująca nawigacją
  7. Hybrydowy: Jednostka sterująca pompą paliwa
