W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord VII z lat: 2004. Honda Accord VII, znany również jako Honda Accord CL/CM/CP, był produkowanym w latach 2002-2008 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Oto kilka kluczowych informacji na temat Honda Accord VII: Design: Honda Accord VII […]
Honda Accord VII, znany również jako Honda Accord CL/CM/CP, był produkowanym w latach 2002-2008 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Oto kilka kluczowych informacji na temat Honda Accord VII:
Honda Accord VII był popularnym wyborem wśród klientów, którzy oczekiwali niezawodnego, komfortowego i dobrze wyposażonego samochodu klasy średniej.

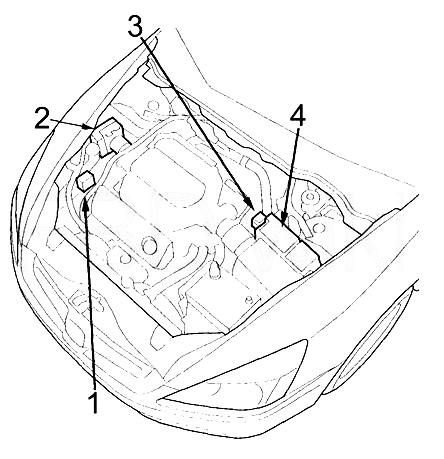

Komora silnika
Lokalizacja
Opis
Skrzynka przekaźnikowa nr 2
To urządzenie jest dostępne tylko w modelach hybrydowych.
34 | Moduł sterowania zespołem napędowym 7,5 A (MCM), przekaźnik nr 1 MCM |
35 | – |
Przekaźniki | |
R1 | Sterowanie wentylatorem |
R2 | Elektryczna pompa płynu chłodzącego |
R3 | Światła dzienne |
Skrzynka przekaźnikowa nr 1
36 | Bezpiecznik 40A (skrzynka przekaźników nr 2 w komorze silnika): nr 34, bezpieczniki: 53, 54 |
37 | 30A Pomocnicza pompa oleju przekładniowego (ATFP) |
Przekaźniki | |
R1 | Hybrydowy: pomocnicza pompa olejowa skrzyni biegów (ATFP) |
3,0 l (USA): Sterowanie wentylatorem | |
3,0 l: Światła do jazdy dziennej | |
R2 | 2,4 l: Światła do jazdy dziennej |
3,0 l: Sterowanie wentylatorem |

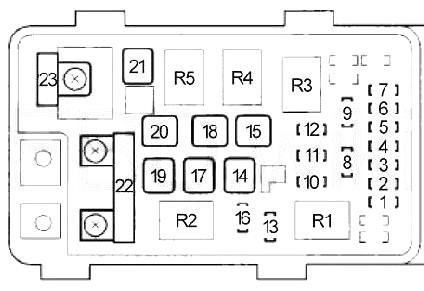

Skrzynka bezpieczników i przekaźników
Numer | Ampery [A] | Opis |
1 | 10 | Lewe światła mijania |
2 | (30) | Cewka odszraniacza tylnej szyby |
3 | 10 | Lewe światła drogowe |
4 | 15 | Małe światło |
5 | 10 | Prawe światła drogowe |
6 | 10 | Prawe światła mijania |
7 | 7,5 | Zapasowy |
8 | 15 | FI ECU |
9 | 20 | Wentylator skraplacza |
10 | — | Nieużywany |
11 | 20 | Wentylator chłodzący |
30* | Wentylator chłodzący | |
12 | 7,5 | MG. Sprzęgło |
13 | 20 | Klakson, stop |
14 | 40 | Tylny odszraniacz |
15 | 40 | Zapasowy, ACC |
16 | 15 | Światła awaryjne |
17 | 30 | Silnik ABS |
30* | Silnik TCS | |
18 | 20 | ABS F/S |
40* | TCS | |
19 | 40 | Podgrzewane siedzenia |
20 | (40) | Wentylator skraplacza |
21 | 40 | Silnik nagrzewnicy |
22 | 100 | Akumulator |
— | Nieużywany | |
23 | 50 | +B IGI główne |
50 | Główne zasilanie okien | |
* Modele 6-cylindrowe |
Przekaźniki | |
R1 | Wentylator chłodnicy silnika |
R2 | Wentylator klimatyzacji |
R3 | Ogrzewanie tylnej szyby |
R4 | Sprzęgło sprężarki klimatyzacji |
R5 | Podgrzewacz |

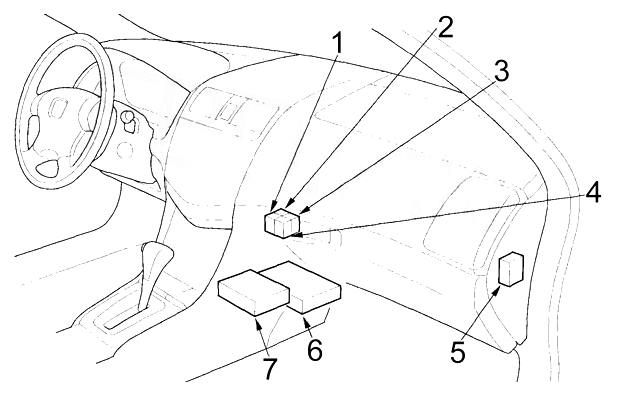

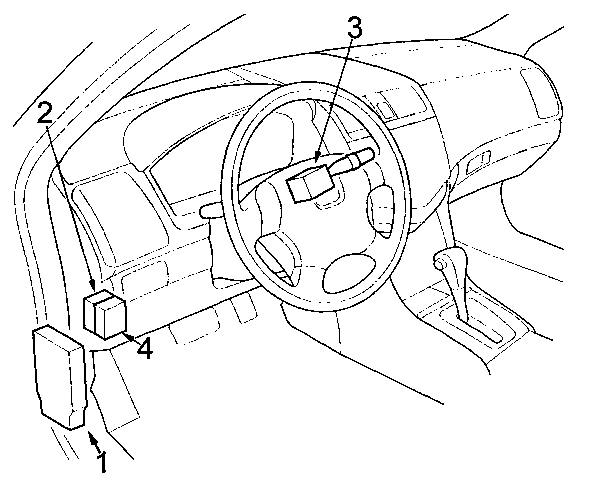

Przedział pasażerski
Lokalizacja
Opis

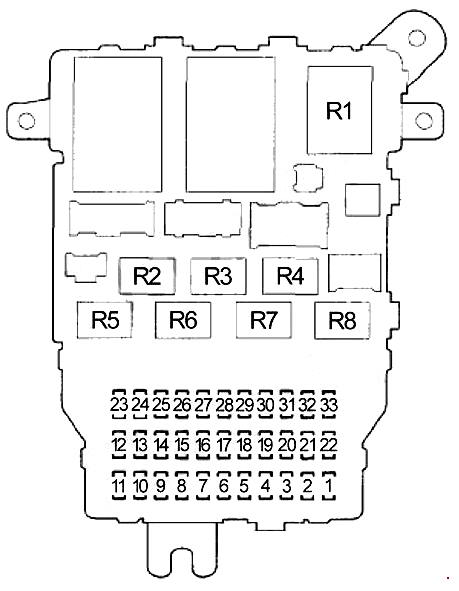

Wewnętrzny panel bezpieczników
Numer | Ampery [A] | Opis |
1 | (15) | System „Drive-by-Wire” |
2 | 15 | Cewka zapłonowa |
3 | (10) | Światło dzienne* |
4 | 15 | Grzejnik Laf |
5 | 10 | Radio |
6 | 7,5 | Wewnętrzne światło |
7 | 10 | Światła zapasowe |
8 | 20 | Zamek od drzwi |
9 | 15 | Przednie gniazda akcesoriów |
10 | 7,5 | IG OPDS |
11 | 30 | Wycieraczka szyby zespolonej |
12 | — | Nieużywany |
13 | (20) | Elektryczna regulacja fotela pasażera |
14 | (20) | Elektryczna prowadnica fotela kierowcy |
15 | (20) | Podgrzewane siedzenie |
16 | (20) | Elektrycznie regulowane pochylanie fotela kierowcy |
17 | (20) | Elektryczna prowadnica fotela pasażera |
18 | 15 | IG ACG |
19 | 15 | Pompa paliwa IG |
20 | 7,5 | Podkładka IG |
21 | 7,5 | Licznik IG |
22 | 10 | IG SRS |
23 | 7,5 | IGP (PGM-FI ECU) |
24 | 20 | Zasilanie tylnego lewego okna |
25 | 20 | Zasilanie tylnego prawego okna |
26 | 20 | Zasilanie prawego przedniego okna |
27 | 20 | Zasilanie okna kierowcy |
28 | (20) | Szyberdach |
29 | — | Nieużywany |
30 | 7,5 | IG HAC |
31 | — | Nieużywany |
32 | 7,5 | ACC |
33 | 7,5 | HAC OP |
* W modelach kanadyjskich |
Przekaźniki | |
R1 | Kierunkowskazy / alarmy |
R2 | Cewki zapłonowe |
R3 | Jednostka sterująca silnika (przekaźnik nr 1) |
R4 | Gniazda |
R5 | Jednostka sterująca silnika (pompa paliwa) (przekaźnik nr 2) |
R6 | Elektryczne szyby |
R7 | Czujnik stosunku powietrza do paliwa (A/F) |
R8 | Rozrusznik |
Panel bezpieczników (strona pasażera)
Numer | Ampery [A] | Opis |
1 | 30 | Szyberdach |
2 | 20 | Elektrycznie regulowane rozkładanie fotela kierowcy |
3 | 20 | Asystent rozkładania fotela elektrycznego |
4 | 20 | Przesuwanie fotela kierowcy |
5 | 20 | Przesuwanie fotela pasażera |
6 | 10 | Światła do jazdy dziennej* |
7 | 20 | Zasilanie tylnego lewego okna |
8 | 20 | Zasilanie prawego przedniego okna |
9 | 20 | Radio;
Zapalniczka. |
10 | 10 | Małe światła |
11 | 7,5 | Światło wewnętrzne,
Światła w progach drzwi |
12 | 20 | Elektryczne zamki do drzwi |
13 | 7,5 | Zegar |
14 | 7,5 | Kontrola silnika ABS |
15 | 20 | Zasilanie przedniego lewego okna |
16 | 20 | Zasilanie tylnego prawego okna |
* W modelach kanadyjskich |

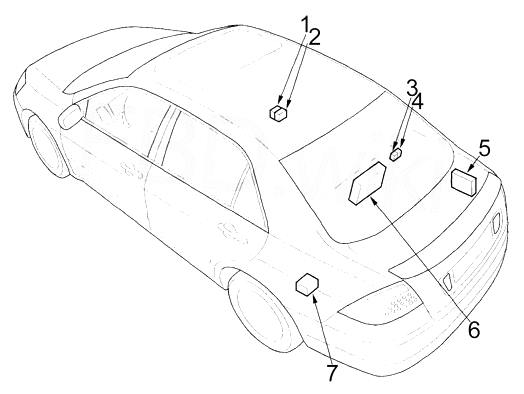

Dodatkowe elementy
Układ
Opis
Opis
