Honda Accord VI (1998-2002) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord VI z lat: 1998, 1999, 2000, 2001, 2002. Honda Accord VI, znany również jako Honda Accord CG/CH/CK/CL/CM, był produkowanym w latach 1997-2002 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Oto kilka kluczowych informacji na temat Honda Accord VI: […]

05/22/2023
Czas czytania: 5 minut
Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord VI z lat: 1998, 1999, 2000, 2001, 2002.

Honda Accord VI, znany również jako Honda Accord CG/CH/CK/CL/CM, był produkowanym w latach 1997-2002 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Oto kilka kluczowych informacji na temat Honda Accord VI:

  1. Design: Honda Accord VI przeszedł ewolucję w stosunku do poprzedniej generacji, zachowując bardziej zaokrąglone linie, ale jednocześnie zyskując bardziej nowoczesny i dynamiczny wygląd. Był dostępny w wersji czterodrzwiowego sedana oraz wersji coupe. Nowy design nadawał Accord VI elegancki i sportowy wygląd.
  2. Silniki: Honda Accord VI oferował różne jednostki napędowe, w zależności od rynku i generacji. Dostępne były silniki benzynowe o pojemności od 1.6 do 3.0 litra. Silniki te były dostępne w różnych wersjach mocy i konfiguracji, oferując zrównoważoną kombinację osiągów i ekonomii paliwa.
  3. Wyposażenie i wnętrze: Accord VI był dobrze wyposażony i oferował wiele funkcji i udogodnień. W zależności od wersji i wyposażenia, można było znaleźć klimatyzację, elektrycznie sterowane szyby i lusterka boczne, centralny zamek, system audio, skórzaną tapicerkę, podgrzewane fotele, system nawigacji i wiele innych opcji. Wnętrze było przestronne i oferowało wysoką jakość wykonania.
  4. Technologia i innowacje: Honda Accord VI wprowadził pewne technologiczne ulepszenia. Niektóre wersje były wyposażone w zaawansowane systemy bezpieczeństwa, takie jak ABS (Antilock Braking System) i poduszki powietrzne. Dodatkowo, Accord VI wprowadził system VTEC (Variable Valve Timing and Lift Electronic Control) dla niektórych silników, poprawiając wydajność i osiągi.
  5. Sukces rynkowy: Honda Accord VI odniósł sukces na rynku, zarówno w Japonii, jak i na arenie międzynarodowej. Model ten cieszył się popularnością dzięki swojemu niezawodnemu charakterowi, solidnej jakości wykonania, komfortowi jazdy i atrakcyjnym osiągom. Honda utrzymała reputację Accord jako solidnego samochodu klasy średniej, a Accord VI przyczynił się do dalszego wzrostu sprzedaży i rozpoznawalności marki.
Zobacz także:  Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

Honda Accord VI był popularnym wyborem wśród klientów, którzy poszukiwali niezawodnego, komfortowego i dobrze wyposażonego samochodu klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Wewnętrzne skrzynki bezpieczników znajdują się po obu stronach deski rozdzielczej.
Aby otworzyć wewnętrzną skrzynkę bezpieczników, otwórz drzwi samochodu, pociągnij pokrywę, a następnie wyjmij ją z zawiasów, pociągając do siebie.

Skrzynka bezpieczników pod deską rozdzielczą kierowcy

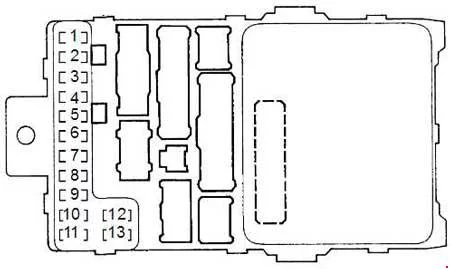

Przedni widok

Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

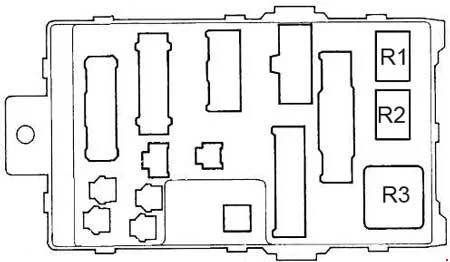

Widok z tyłu

Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Przekaźnik główny PGM-FI, jednostka SRS (VA)
2 10 Jednostka SRS (VB)
3 7,5 Sterowanie sprężarką klimatyzacji, dostarczanie powietrza, sterowanie dmuchawą, wentylatory, przekaźnik odmgławiacza tylnej szyby, podgrzewacze siedzeń (Canada EX)
4 7,5 Jednostka sterująca ABS (wszystkie z wyjątkiem ’01-’02 V6), jednostka sterująca ABS/TCS (’01-’02 V6), lusterka elektryczne, odmgławiacze lusterek elektrycznych (Kanada), złącze opcji S
5 7,5 Jednostka sterująca DRL (Kanada)
6 15 System ładowania, tempomat, system kontroli mocowania silnika, system kontroli emisji par, paliwo i emisje, zespół wskaźnika, moduł sterujący wentylatora chłodnicy (V6), VSS (M/T)
7 7,5 Wycieraczka/spryskiwacz, SRS (z bocznym SRS)
8 7,5 Przekaźnik gniazda zasilania akcesoriów, złącze opcji R
9 7,5 Światła awaryjne, czujnik awarii światła hamowania, zegar, multipleksowe jednostki sterujące kierowcy i pasażera, wskaźnik DRL (Kanada), zespół manometru, system bezpieczeństwa (USA z wyjątkiem EX), elektromagnes blokady zmiany biegów (A/T)
10 7,5 Włącz sygnał/przekaźnik zagrożenia
11 7,5 Cewka zapłonowa (L4)
12 30 Spryskiwacz do szyb
13 7,5 PCM lub ECM, główny przekaźnik PGM-FI, rozrusznik
Przekaźnik
R1 Przekaźnik odcinający rozrusznika
R2 Przekaźnik wsteczny
R3 Włącz sygnał/przekaźnik zagrożenia
Zobacz także:  Honda Avancier (1999-2003) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników pod deską rozdzielczą pasażera

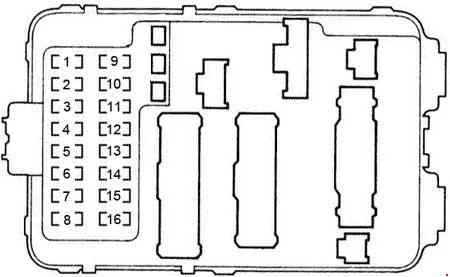

Przedni widok

Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

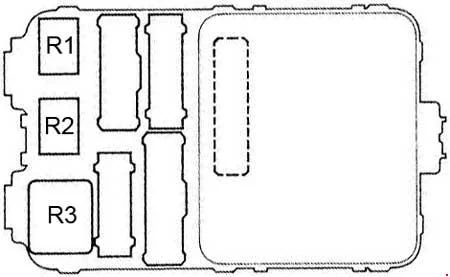

Widok z tyłu

Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Szyberdach
2 20 Elektryczny silnik podnoszenia i opuszczania fotela (regulacja w 2 kierunkach), Elektryczny silnik podnoszenia i opuszczania tylnego fotela (regulacja w 8 kierunkach)
3 20 Elektryczny silnik przesuwania siedzenia (4-stopniowa regulacja)
4 20 Elektrycznie regulowane silniki podnoszenia i przesuwania przedniego fotela (8-stopniowa regulacja)
5 20 Elektrycznie regulowany silnik pochylania fotela (regulacja w 4 kierunkach)
6 10 Jednostka sterująca DRL (Kanada)
20 Przekaźnik główny H02S (ULEV)
7 20 Silnik lewej tylnej szyby, przekaźniki otwierania i zamykania szyberdachu
8 20 Silnik przedniej szyby pasażera
9 20 Gniazdo zasilania akcesoriów, jednostka audio
10 10 Światła deski rozdzielczej i konsoli, Jednostka sterująca multipleksu kierowcy, Przednie światła postojowe, Przednie boczne światła obrysowe, Oświetlenie schowka na rękawiczki, Oświetlenie tablicy rejestracyjnej, Tylne światła nocne, Oświetlenie lusterka kosmetycznego
11 7,5 Oświetlenie sufitowe, oświetlenie sufitowe drzwi, reflektory, oświetlenie bagażnika
12 20 Jednostka sterująca multipleksu pasażera
13 7,5 Klimatyzator (z automatycznym układem klimatyzacji), Zegar, Sterownik multipleksu drzwi, Sterownik multipleksu kierowcy, Zespół wskaźników, Panel sterowania nagrzewnicą (z ręcznym układem klimatyzacji), Sterownik multipleksu pasażera, PCM lub ECM, Wskaźnik bezpieczeństwa (BYŁY)
14 7,5 Jednostka sterująca ABS (wszystkie z wyjątkiem ’01-’02 V6)
7,5 Jednostka sterująca ABS/TCS (’01-’02 V6)
15 20 Jednostka sterująca multipleksem drzwiowym
16 20 Silnik prawej tylnej szyby
Przekaźnik
R1 Przekaźnik szyby elektrycznej
R2 Przekaźnik gniazda zasilania akcesoriów
R3 Przekaźnik odmgławiacza tylnej szyby
Zobacz także:  Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników

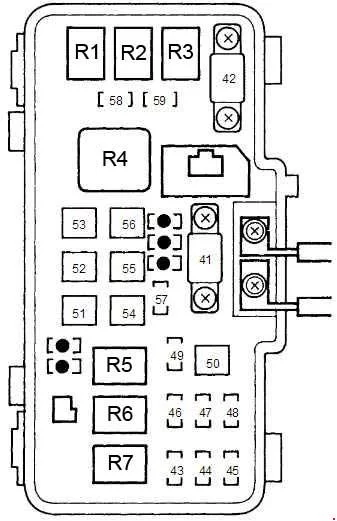

Skrzynka bezpieczników pod maską (komora silnika)

Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
41 100 Dystrybucja mocy
42 50 Przełącznik zapłonu (BAT)
43 20 Jednostka sterująca DRL (Kanada), prawy reflektor
44
45 20 Jednostka sterująca DRL (Kanada), Przekaźnik odcinania świateł drogowych (Kanada), Wskaźnik świateł drogowych (USA), Lewy reflektor
46 15 DLC, główny przekaźnik PGM-FI
47 20 Jednostka sterująca ABS, światła hamowania, tempomat, przekaźnik klaksonu, światło kluczyka zapłonu, przełącznik blokady kluczyka (AIT), PCM lub ECM
48 20 Jednostka sterująca ABS (wszystkie z wyjątkiem ’01-02 V6), jednostka sterująca ABS/TCS (’01-02 V6)
49 15 Włącz sygnał/przekaźnik zagrożenia
50 30 Silnik pompy ABS, bezpiecznik 14 (w skrzynce bezpieczników/przekaźników pod deską rozdzielczą pasażera)
51 40 Bezpiecznik 1 (w skrzynce bezpieczników/przekaźników pod deską rozdzielczą pasażera), przekaźnik szyby elektrycznej
52 20 Przekaźnik TCS
53 40 Odmgławiacz tylnej szyby
54 40 Bezpieczniki 9, 10,11,12 i 13 (w skrzynce bezpieczników/przekaźników pod deską rozdzielczą pasażera)
55 40 Bezpieczniki 2, 3, 4, 5 i 6 (w skrzynce bezpieczników/przekaźników pod deską rozdzielczą pasażera)
56 40 Silnik dmuchawy
57 20 Silnik wentylatora chłodnicy
58 20 Sprzęgło sprężarki klimatyzacji, silnik wentylatora skraplacza, moduł sterujący wentylatora chłodnicy (V6)
59 20 Podgrzewacze siedzeń (Kanada EX)
Przekaźnik
R1 Przekaźnik wentylatora skraplacza
R2 Przekaźnik wentylatora chłodnicy
R3 Przekaźnik sprzęgła sprężarki klimatyzacji
R4 Przekaźnik silnika dmuchawy
R5 Przekaźnik klaksonowy
R6 Przekaźnik reflektorów 2
R7 Przekaźnik reflektorów 1
