Ford Transit (2017) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit z lat: 2017.

Ford Transit i Tourneo (2017) to kontynuacja popularnej linii pojazdów użytkowych marki Ford. Oto kilka istotnych informacji na temat Forda Transita i Tourneo (2017):

Design i styl: Ford Transit i Tourneo z tego okresu charakteryzują się nowoczesnym i atrakcyjnym wyglądem. Mają dynamiczne linie, dobrze zarysowane proporcje i estetyczne detale, które nadają im nowoczesny wygląd.
Przestronność i wszechstronność: Ford Transit i Tourneo (2017) oferują duże możliwości przewozu pasażerów lub towarów. Dostępne są różne wersje nadwozia, takie jak furgony, kombi, minibusy i wiele innych, które można dostosować do indywidualnych potrzeb użytkownika. Wnętrza są przestronne, zapewniając wygodne warunki dla kierowcy i pasażerów.
Technologia i wyposażenie: Ford Transit i Tourneo (2017) są wyposażone w zaawansowane technologie, które podnoszą komfort i bezpieczeństwo jazdy. Oferują systemy multimedialne z dotykowymi ekranami, systemy nawigacji, systemy audio, a także wiele funkcji wspomagających kierowcę, takich jak asystent parkowania, monitorowanie martwego pola, systemy utrzymania pasa ruchu i wiele innych.
Efektywność paliwowa: Ford Transit i Tourneo (2017) zostały zaprojektowane z myślą o oszczędności paliwa. Dostępne są różne jednostki napędowe, w tym silniki benzynowe, diesla i hybrydowe, które charakteryzują się dobrą mocą i jednocześnie efektywnym zużyciem paliwa. To pozwala użytkownikom na zmniejszenie kosztów eksploatacji.
Bezpieczeństwo: Ford Transit i Tourneo (2017) zostały wyposażone w zaawansowane systemy bezpieczeństwa, które chronią kierowcę i pasażerów. W standardzie znajdują się systemy ABS, ESP, systemy kontroli trakcji, systemy wspomagające hamowanie, systemy monitorowania i reagowania na kolizje oraz wiele innych funkcji, które zwiększają bezpieczeństwo jazdy.
Komfort i wygoda: Ford zawsze stawiał duży nacisk na komfort użytkowników, dlatego w Transicie i Tourneo (2017) znajdują się wygodne fotele, wysokiej jakości materiały wykończeniowe i dobrze zaprojektowane wnętrza. Dodatkowo, odpowiednia izolacja akustyczna sprawia, że jazda jest cicha i przyjemna.

Podsumowując, Ford Transit i Tourneo (2017) to nowoczesne i wszechstronne pojazdy użytkowe, które oferują dużą przestrzeń, zaawansowane technologie, wysoki poziom bezpieczeństwa oraz komfortowe wnętrza. Są to niezawodne i efektywne rozwiązania dla firm i osób potrzebujących niezawodnego środka transportu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Znajduje się za zdejmowanym panelem poszycia pod kierownicą.

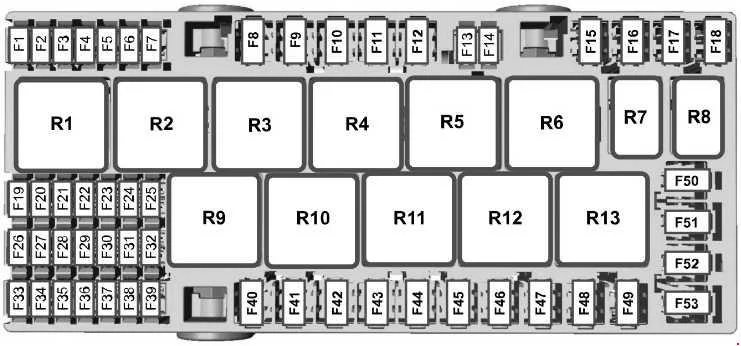

Ford Transit (2017) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	10 A	Moduł poduszki powietrznej.
F2	4A	Układ przeciwblokujący z elektroniczną kontrolą stabilności. Hamulec postojowy.
F3	–	Nieużywany.
F4	10 A	Przekaźnik światła awaryjnego holowania przyczepy.
F5	20A	Wycięte złącza korpusu.
F6	–	Nieużywany.
F7	–	Nieużywany.
F8	40A	Gniazdo zasilania prądem zmiennym.
F9	30A	Moduł hamulca przyczepy.
F10	30A	Fotel kierowcy .
F11	30A	Fotel pasażera .
F12	30A	Przekaźnik świateł parkowania przyczepy.
F13	25A	Układ przeciwblokujący z elektronicznymi zaworami kontroli stabilności.
F14	5A	Przekaźnik B+ modułu sterującego układu napędowego.
F15	40A	Przekaźnik mocy modułu sterującego układu napędowego.
F 16	40A	Zasilanie modułu sterującego nadwozia.
F17	40A	System zapobiegania blokady kół.
F18	40A	Zmodyfikowane połączenia pojazdu.
F19	–	Nieużywany.
F20	5A	Podgrzewany przekaźnik lusterek zewnętrznych. Ogrzewana tylna szyba.
F21	10 A	Zmodyfikowane połączenia zapłonu pojazdu.
F22	15A	Panel bezpieczników w przedziale pasażerskim (moduł sterujący nadwozia).
F23	7,5 A	Moduł sterowania klimatyzacją.
F24	10 A	Wycięte złącza korpusu.
F25	7,5 A	Oświetlenie wewnętrzne. Sterowanie przekaźnikiem punktu zasilania.
F26	10 A	Podgrzewane lusterka zewnętrzne.
F27	20A	Ogrzewana tylna szyba.
F28	20A	Ogrzewana tylna szyba.
F29	10 A	Tylna kamera wspomagania parkowania. System utrzymania pasa ruchu. Lustro elektryczne.
F30	–	Nieużywany.
F31	10 A	Zasilanie zapłonu hamulca przyczepy.
F32	10 A	Oświetlenie wewnętrzne.
F33	10 A	Podgrzewany fotel kierowcy .
F34	10 A	Podgrzewany fotel pasażera .
F35	5A	Przełącznik lusterka. Przełącznik podnośnika szyb kierowcy.
F36	20A	Klakson.
F37	7,5 A	Moduł SYNC. Moduł GPS.
F38	5A	Przekaźnik silnika dmuchawy. Przekaźnik klaksonowy. Przekaźnik wycieraczek szyby przedniej.
F39	7,5 A	Zdalny dostęp bezkluczykowy. Ogrzewanie tylne, wentylacja i klimatyzacja. Cewka przekaźnika zapasowego holowania przyczepy. Cewka przekaźnika świateł postojowych.
F40	40A	Silnik dmuchawy przedniej.
F41	40A	Silnik dmuchawy tylnej.
F42	40A	Ogrzewana tylna szyba.
F43	30A	Gniazdo przyczepy. Moduł holowniczy przyczepy.
F44	60A	Pomocnicze punkty zasilania.
F45	40A	Złącza przyczepy Zasilanie B+. Moduł holowniczy przyczepy.
F46	30A	Elektryczne szyby.
F47	20A	Gniazdo zapalniczki.
F48	20A	Tylne pomocnicze punkty zasilania.
F49	20A	Przednie pomocnicze punkty zasilania.
F50	60A	Przekaźnik zapłonu 1
F51	30A	Elektrycznie regulowany stopień lub podgrzewane siedzenia.
F51	60A	Elektrycznie regulowany stopień i podgrzewane siedzenia.
F52	40A	Zmodyfikowane połączenia pojazdu.
F53	40A	Zmodyfikowane połączenia pojazdu.

Przekaźnik
R1		Nieużywany (zapasowy).
R2		Pomocnicze punkty zasilania.
R3		Lampa postojowa do holowania przyczepy.
R4		Nieużywany.
R5		Elektryczne szyby.
R6		Zapłon 1.
R7		Klakson.
R8		Lampa cofania do holowania przyczepy.
R9		Silnik dmuchawy przedniej.
R10		Silnik dmuchawy tylnej.
R11		Ogrzewana tylna szyba. Podgrzewane lusterka zewnętrzne.
R12		Podgrzewane siedzenia.
R13		Zmodyfikowane połączenia pojazdu.

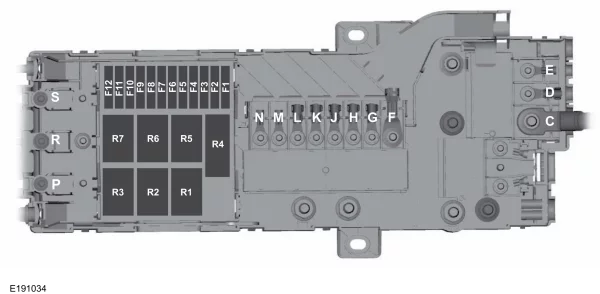

Skrzynka bezpieczników wstępnych

Znajduje się pod siedzeniem kierowcy.

Ford Transit (2017) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
C	470A	Skrzynka bezpieczników w komorze silnika. Rozrusznik. Alternator.
D	100A	Panel bezpieczników w przedziale pasażerskim. Skrzynka bezpieczników modułu sterującego nadwozia.
E	–	Nieużywany.
F	200A	Panel bezpieczników w przedziale pasażerskim (SRBI BB3).
G	100A	Panel bezpieczników w przedziale pasażerskim (SRBI BB1).
H	80A	Dodatkowa nagrzewnica – Diesel.
J	80A	Zmodyfikowane połączenia pojazdu (SRB F52 i F53).
K	100A	Zasilanie skrzynki przyłączeniowej silnika.
L	100A	Panel bezpieczników w przedziale pasażerskim.
M	60A	Zasilanie panelu bezpieczników w przedziale pasażerskim (moduł sterujący nadwozia).
N	60A	Zasilanie panelu bezpieczników w przedziale pasażerskim (moduł sterujący nadwozia).
P	60A	Pomocniczy punkt zasilania 1 (punkt podłączenia klienta).
R	60A	Pomocniczy punkt zasilania 2 (punkt podłączenia klienta).
S	60A	Pomocniczy punkt zasilania 3 (punkt podłączenia klienta).
F1	–	Nieużywany.
F2	–	Nieużywany.
F3	–	Nieużywany.
F4	–	Nieużywany.
F5	20A	Moc przekaźnika R4.
F6	20A	Moc przekaźnika R3.
F7	20A	Moc przekaźnika R2.
F8	20A	Moc przekaźnika R1.
F9	–	Nieużywany.
F10	–	Nieużywany.
F11	–	Nieużywany.
F12	3A	Przełącz zasilanie.

Przekaźnik
R1		Upfitter 1.
R2		Upfitter 2.
R3		Upfitter 3.
R4		Upfitter 4.
R5		Nieużywany.
R6		Nieużywany.
R7		Nieużywany.

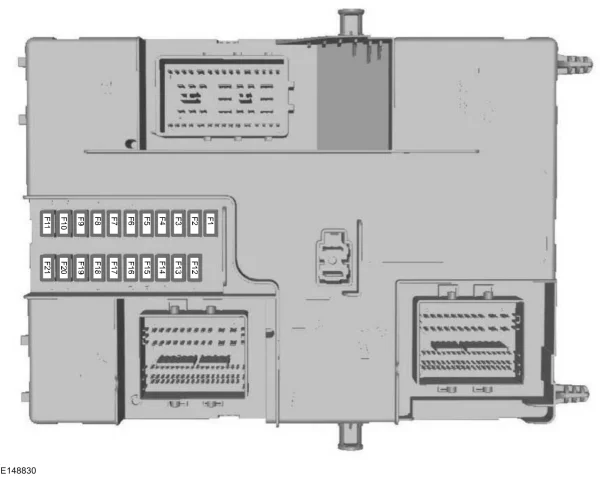

Skrzynka bezpieczników modułu sterującego nadwozia

Znajduje się za zdejmowanym panelem ozdobnym.

Ford Transit (2017) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	15A	Centralny zamek 2.
F2	15A	Centralny zamek 1.
F3	15A	Stacyjka.
F4	5A	Moduł sterujący wspomagania parkowania. Blokada zmiany biegów hamulca.
F5	5A	Moduł czujnika deszczu.
F6	15A	Pompa spryskiwacza przedniej szyby.
F7	–	Nieużywany.
F8	–	Nieużywany.
F9	10 A	Światła drogowe prawe.
F10	10 A	Światło drogowe lewe.
F11	25A	Lampy zewnętrzne prawe. Lewe światła pozycyjne.
F12	–	Nieużywany.
F13	15A	Diagnostyka pokładowa. Program oszczędzający baterię.
F14	25A	Wskaźnik kierunkowskazów. Akcesorium z opóźnionym zasilaniem szyb. Podgrzewana poduszka przednia z czujnikiem zjazdu z pasa ruchu.
F15	25A	Lampy zewnętrzne z lewej strony. Prawe światła pozycyjne. Wysoka lampa stopu.
F 16	20A	Jednostka audio. Jednostka nawigacyjna.
F17	7,5 A	Zestaw wskaźników tablicy rozdzielczej. Sterowanie grzałką.
F18	10 A	Moduł włącznika reflektorów. Moduł kierownicy. Zasilanie wyłącznika świateł stopu.
F19	5A	Przedni moduł interfejsu sterowania/wyświetlacza.
F20	5A	Zapłon pasywny system antykradzieżowy.
F21	3A	Przekaźnik akcesoriów, kanał dostępu klienta.

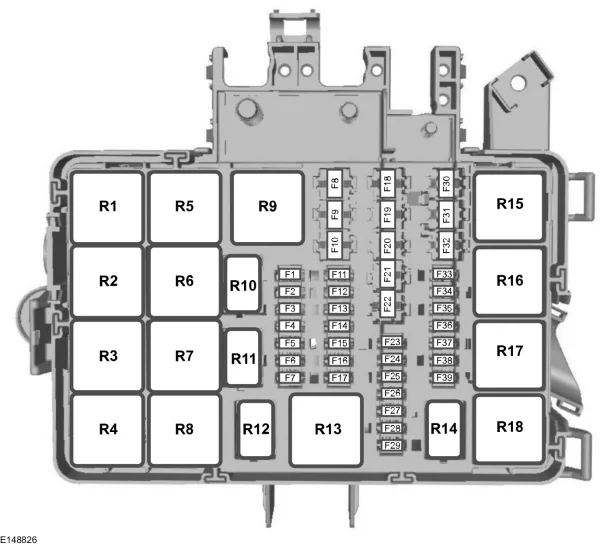

Komora silnika

Skrzynka bezpieczników komory silnika znajduje się w komorze silnika.

Ford Transit (2017) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	10 A	Selektywna redukcja katalityczna – olej napędowy.
F2	15A	Selektywna redukcja katalityczna – olej napędowy.
F3	15A	Selektywna redukcja katalityczna – olej napędowy.
F4	10 A	Selektywna redukcja katalityczna – olej napędowy.
F5	3A	Parownik z filtrem cząstek stałych – Diesel. Monitor świec żarowych – Diesel.
F6	–	Nieużywany.
F7	7,5 A	Zasilanie zapłonu modułu sterującego automatycznej skrzyni biegów.
F8	20A	Wentylator chłodzący – benzyna.
F9	–	Nieużywany.
F10	30A	Elektrycznie regulowany stopień i podgrzewane siedzenia.
F11	10 A	Sprzęgło klimatyzacji.
F12	20A	Świeca żarowa parownika filtra cząstek stałych – Diesel.
F13	–	Nieużywany.
F14	3A	Selektywna redukcja katalityczna – zapłon – Diesel.
F15	–	Nieużywany.
F 16	10 A	Przekaźnik pompy paliwa – Diesel.
F 16	20A	Przekaźnik pompy paliwa – benzyna.
F17	15A	Moduł automatycznej skrzyni biegów (zasilanie bateryjne) -Diesel.
F18	30A	System zapobiegania blokady kół. Pompa wspomagania stabilności – Diesel. Skrzynka bezpieczników w komorze silnika #F16 – Benzyna. Skrzynka bezpieczników w komorze silnika #F16, #F17 – Diesel.
F19	30A	Elektromagnes rozrusznika.
F20	60A	Świece żarowe – Diesel.
F21	60A	Przekaźnik zapłonu 3.
F22	40A	Zasilanie przekaźnika selektywnej redukcji katalitycznej.
F22	40A	Zasilanie przekaźnika elektrycznej pompy próżniowej – benzyna.
F23	10 A	ZABEZPIECZONY BEZPIECZNIK OBWODOWY.
F24	–	Nieużywany.
F25	10 A	Nieużywany (zapasowy).
F26	20A	ZABEZPIECZONY BEZPIECZNIK OBWODOWY.
F27	–	Nieużywany.
F28	7,5 A	Czujnik skrzyni korbowej – Diesel.
F29	3A	Zasilanie zapłonu – Audio – Benzyna.
F29	7,5 A	Nagrzewnica wentylacyjna skrzyni korbowej – Diesel.
F30	60A	Pojedynczy wentylator chłodzący – Diesel.
F30	40A	Podwójny wentylator chłodzący – benzyna.
F31	40A	Podwójny wentylator chłodzący 2 – benzyna.
F32	30A	Silnik wycieraczek szyby przedniej.
F33	–	Nieużywany.
F34	–	Nieużywany.
F35	20A	Zasilanie układu sterowania układem napędowym – benzyna.
F35	15A	Zasilanie układu sterowania układem napędowym – Diesel.
F36	20A	Czujnik masowego przepływu powietrza – benzyna.
F36	15A	Czujnik PM – Diesel. Czujnik jakości mocznika – Diesel. Czujnik NOX 1,2- Diesel.
F37	7,5 A	Zawór regulacji objętości – Diesel.
F38	20A	Sprzęgło klimatyzacji – benzyna.
F38	7,5 A	Sprzęgło klimatyzacji – Diesel.
F39	7,5 A	UEGO, VAP PUMP, EBYPASS, EDF, HEDF – silnik benzynowy 3,7L.
F39	10 A	UEGO, VAP PUMP, EBYPASS, EDF, HEDF – silnik benzynowy 3,5L.
F39	15A	UEGO, POMPA VAP, EBYPASS, EDF, HEDF – Diesel.

Przekaźnik
R1		Zapłon 3.
R2		Nieużywany.
R3		Nieużywany.
R4		Nieużywany.
R5		Wentylator chłodzący – benzyna.
R6		Wycieraczka przedniej szyby – włączanie i wyłączanie.
R7		Wycieraczka przedniej szyby – niska i wysoka prędkość.
R8		Elektryczna pompa próżniowa – benzyna.
R9		Rozrusznik.
R10		Sprzęgło klimatyzacji.
R11		Świeca żarowa układu parownika paliwa – Diesel.
R12		Pompa wtryskowa paliwa.
R13		Nieużywany.
R14		Nieużywany.
R15		Wolnoobrotowy i szybki wentylator chłodzący.
R16		Selektywna redukcja katalityczna – olej napędowy.
R17		Moduł sterujący układu napędowego.
R18		Wentylator chłodzący o dużej prędkości.
