Ford Escape III (2016) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape III z lat: 2016.

Ford Espace (2016) wyróżnia się unikalnym stylem, który łączy elegancję z nowoczesnością. Karoseria o płynnych liniach i dynamicznych proporcjach nadaje mu sportowy i nowatorski wygląd. Kombinacja wysokiej jakości materiałów i precyzyjnego wykonania nadaje wnętrzu luksusowy charakter.

Wnętrze Forda Espace (2016) zostało zaprojektowane z myślą o maksymalnym komforcie i funkcjonalności. Przestronne i ergonomicznie ułożone siedzenia oferują wygodę zarówno kierowcy, jak i pasażerom. Zastosowane zostały wysokiej jakości materiały wykończeniowe, które podkreślają elegancję i luksusowy charakter samochodu. Wiele praktycznych rozwiązań, takich jak regulowane i składane siedzenia, umożliwiają dostosowanie przestrzeni bagażowej do indywidualnych potrzeb.

Pod względem technologicznym, Ford Espace (2016) oferuje wiele zaawansowanych rozwiązań. Można spotkać systemy bezpieczeństwa i asystentów kierowcy, takie jak system monitorowania martwego pola, aktywny tempomat czy system ostrzegania o kolizji. System multimedialny zintegrowany z ekranem dotykowym zapewnia dostęp do funkcji nawigacji, łączności Bluetooth oraz innych rozrywkowych opcji.

W zakresie silników, Ford Espace (2016) oferuje różne opcje, w tym jednostki benzynowe i wysokoprężne, o różnej mocy i oszczędności paliwa. Silniki te są wydajne i dostarczają odpowiedniej dynamiki jazdy, jednocześnie zapewniając niskie zużycie paliwa.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

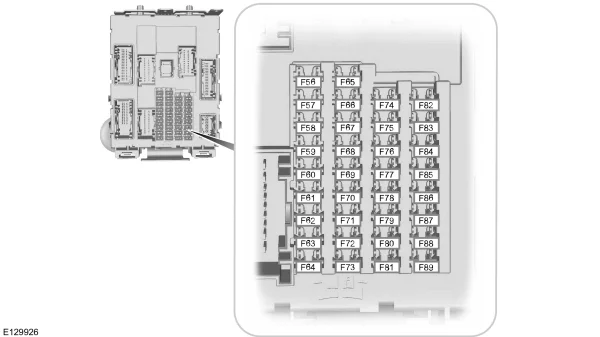

Panel bezpieczników znajduje się po prawej stronie pod schowkiem (zdejmij spód schowka).

Ford Escape III (2016) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F56	20A	Zasilanie pompy paliwa, miernik masy powietrza.
F57	—	Nieużywany.
F58	5A	Nieużywany (zapasowy).
F59	5A	Pasywny nadajnik-odbiornik antykradzieżowy.
F60	10 A	Wewnętrzne światło. Zestaw przełączników drzwi kierowcy. Oświetlenie schowka na rękawiczki. Zespół przełączników w konsoli napowietrznej.
F61	20A	Zapalniczka. Punkt mocy.
F62	5A	Moduł czujnika deszczu. Samościemniające się lustro.
F63	10 A	Nieużywany (zapasowy).
F64	—	Nieużywany.
F65	10 A	Odblokowanie klapy tylnej.
F66	20A	Odblokowanie drzwi kierowcy.
F67	7,5 A	SYNCH. Wyświetlacz wielofunkcyjny. Moduł globalnego systemu pozycjonowania.
F68	—	Nieużywany.
F69	5A	Klaster instrumentów.
F70	20A	Centralny zamek i odblokowywanie zasilania.
F71	7,5 A	Głowica sterująca ogrzewaniem (klimatyzator ręczny). Podwójna elektroniczna automatyczna regulacja temperatury.
F72	7,5 A	Moduł kierownicy.
F73	7,5 A	Złącze łącza danych.
F74	15A	Zasilanie reflektorów świateł drogowych.
F75	15A	Światło przeciwmgielne.
F76	10 A	Lampa cofania.
F77	20A	Pompa spryskiwacza.
F78	5A	Stacyjka. Przycisk Start.
F79	15A	Radio. Nawigacyjny odtwarzacz DVD. Ekran dotykowy. Włącznik świateł awaryjnych. Przełącznik blokady drzwi.
F80	20A	Zasilanie szyberdachu.
F81	5A	Odbiornik częstotliwości radiowych.
F82	20A	Pompa spryskiwacza.
F83	20A	Centralny zamek.
F84	20A	Odblokowanie drzwi napędu.
F85	7,5A	Elektroniczny 15 posuw.
F86	10 A	Moduł poduszki powietrznej. System klasyfikacji pasażerów. Wskaźnik wyłączenia poduszki powietrznej pasażera.
F87	15A	Nieużywany (zapasowy).
F88	25A	Dostawa do F67, F69, F71 i F79.
F89	—	Nieużywany.

Komora silnika

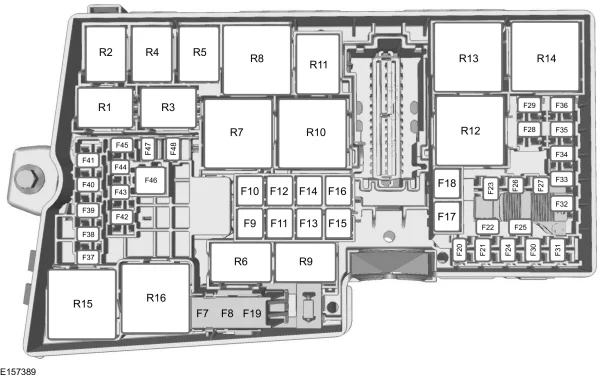

Skrzynka rozdzielcza mocy znajduje się w komorze silnika (po lewej stronie).

Ford Escape III (2016) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F7	50A**	Układ przeciwblokujący i pompa elektronicznego programu stabilności.
F8	30 A**	Elektroniczny zawór programu stabilności.
F9	—	Nieużywany.
F10	40A**	Silnik dmuchawy nagrzewnicy.
F11	—	Nieużywany.
F12	30 A**	Przekaźnik modułu sterującego układu napędowego.
F13	30 A**	Przekaźnik rozrusznika.
F14	25A**	Tylne okno elektryczne (bez sterownika drzwi).
F15	20A**	Przednia zapalniczka do cygar lub gniazdko elektryczne.
F 16	25A**	Elektryczna szyba przednia (bez sterownika drzwi).
F17	20A**	Tylne gniazdo zasilania.
F18	20A**	Centralne gniazdo zasilania.
F19	5A*	Układ przeciwblokujący i elektroniczny program stabilności 15 posuw.
F20	15 A*	Klakson.
F21	5A*	Wyłącznik światła stopu.
F22	15 A*	System monitorowania akumulatora.
F23	5A*	Cewki przekaźników.
F24	5A*	Moduł włącznika światła.
F25	10 A*	Elektrycznie sterowane lusterko zewnętrzne (bez sterownika drzwi).
F26	5A*	Moc podtrzymania życia
F27	15 A*	Sprzęgło klimatyzatora.
F28	10 A*	Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L).
F29	2 5A*	Odmrażacz tylnej szyby.
F30	15 A*	Podgrzewane lusterko (mniej jednostki sterującej drzwiami). Podgrzewany park wycieraczek.
F31	—	Nieużywany.
F32	15 A*	Moc pojazdu.
F33	10 A*	Moc pojazdu 2.
F34	10 A*	Moc pojazdu 3.
F35	15 A*	Moc pojazdu 4.
F36	5A*	Aktywne żaluzje grillowe.
F37	10 A*	Czujnik klasyfikacji pasażerów. Wskaźnik wyłączenia poduszki powietrznej pasażera.
F38	5A*	Moduł sterujący silnika i zasilanie zapłonu modułu sterującego skrzyni biegów.
F39	20A*	Podgrzewany fotel kierowcy .
F40	5A*	Elektroniczne wspomaganie kierownicy 15 posuw.
F41	20A*	Zasilanie modułu sterującego nadwozia 15.
F42	15 A*	Tylna wycieraczka.
F43	15 A*	Zasilanie modułu sterującego reflektorami. Światła do jazdy dziennej.
F44	15 A*	Przednie światła przeciwmgielne do jazdy dziennej.
F45	20A*	Podgrzewany fotel pasażera .
F46	40A**	Inteligentne moduły silnika wycieraczek.
F47	5A*	Podgrzewane lusterko (mniej jednostki sterującej drzwiami). Zasilanie przekaźnika parkowania podgrzewanej wycieraczki.
F48	5A*	Klawiatura.
R1	—	Nieużywany.
R2	Mikroprzekaźnik	Klakson.
R3	Mikroprzekaźnik	Podgrzewany przekaźnik lustrzany (mniej jednostki sterującej drzwiami). Podgrzewany przekaźnik parkowania wycieraczek.
R4	Mikroprzekaźnik	Przednie światła przeciwmgielne do jazdy dziennej.
R5	—	Nieużywany.
R6	—	Nieużywany.
R7	—	Nieużywany.
R8	Przekaźnik mocy	Opóźniony przekaźnik akcesoriów.
R9	—	Nieużywany.
R10	Mini przekaźnik	Przekaźnik rozrusznika.
R11	Mikroprzekaźnik	Sprzęgło klimatyzatora.
R12	Przekaźnik mocy	Wentylator chłodzący.
R13	Mini przekaźnik	Dmuchawa nagrzewnicy.
R14	Mini przekaźnik	Przekaźnik sterujący silnika.
R15	Przekaźnik mocy	Ogrzewana tylna szyba.
R16	Przekaźnik mocy	Zapłon 15.
		* Mini bezpieczniki ** Bezpieczniki kasetowe

Bagażnik

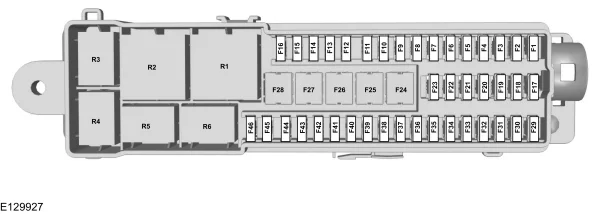

Panel bezpieczników znajduje się w bagażniku za wnęką po stronie pasażera.

Ford Escape III (2016) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F1	5A	Moduł wejścia do klapy załadowczej bez użycia rąk.
F2	10 A	Moduł pojazdu bez kluczyka.
F3	5A	Bezkluczykowe klamki do drzwi pojazdu.
F4	25A	Sterownik drzwi przedni lewy.
F5	25A	Sterownik drzwi z przodu po prawej stronie.
F6	25A	Sterownik drzwi tylny lewy.
F7	25A	Sterownik drzwi tylnych prawych.
F8	25A	Siedzenie pasażera .
F9	25A	Fotel kierowcy .
F10	5A	Zasilanie logiczne modułu pamięci fotela kierowcy .
F11	5A	Zasilanie tylnej cewki zapłonowej.
F12	—	Nieużywany.
F13	—	Nieużywany.
F14	—	Nieużywany.
F15	—	Nieużywany.
F 16	—	Nieużywany.
F17	—	Nieużywany.
F18	—	Nieużywany.
F19	—	Nieużywany.
F20	—	Nieużywany.
F21	—	Nieużywany.
F22	—	Nieużywany.
F23	25A	Wzmacniacz dźwięku.
F24	30A	Konwerter mocy DC/AC.
F25	25A	Elektryczna klapa załadowcza.
F26	40A	Akcesoria, moduł holowniczy przyczepy 30 feed 1.
F27	20A	Gniazdo zasilania w bagażniku.
F28	—	Nieużywany.
F29	5A	System wykrywania martwego pola. Kamera cofania z asystentem parkowania.
F30	5A	Moduł wspomagania parkowania.
F31	—	Nieużywany.
F32	5A	Konwerter mocy DC/AC.
F33	—	Nieużywany.
F34	—	Nieużywany.
F35	—	Nieużywany.
F36	—	Nieużywany.
F37	—	Nieużywany.
F38	—	Nieużywany.
F39	—	Nieużywany.
F40	—	Nieużywany.
F41	—	Nieużywany.
F42	—	Nieużywany.
F43	—	Nieużywany.
F44	—	Nieużywany.
F45	—	Nieużywany.
F46	—	Nieużywany.
R1	Przekaźnik mocy	Tylny przekaźnik 15.
R2	—	Nieużywany.
R3	—	Nieużywany.
R4	—	Nieużywany.
R5	—	Nieużywany.
R6	—	Nieużywany.
