Fiat Mobi (2017-2021) – schematy bezpieczników i przekaźników
Rocznik 2017-2021
Zaktualizowano 15.05.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Mobi z lat: 2017, 2018, 2019, 2021.
Fiat Mobi to mały miejski samochód, który był produkowany w latach 2017-2021. Oto kilka istotnych informacji na temat tego modelu:
- Design: Fiat Mobi charakteryzuje się kompaktowymi rozmiarami i dynamicznym wyglądem. Posiada zaokrąglone kształty, krótkie zwisy, a także charakterystyczne detale stylistyczne, takie jak trapezoidalna atrapa chłodnicy i zaokrąglone reflektory.
- Wielofunkcyjność: Mimo niewielkich rozmiarów, Fiat Mobi oferuje przestronne wnętrze, które jest inteligentnie zaprojektowane w celu maksymalnego wykorzystania przestrzeni. Wersje wyposażeniowe mogą oferować praktyczne rozwiązania, takie jak podzielone fotele tylne, składane tylne siedzenia, regulowane fotele i możliwość konfiguracji przestrzeni bagażowej.
- Silniki: Fiat Mobi był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o pojemności 1.0 litra. W zależności od rynku, mogły być dostępne różne warianty mocy i osiągów.
- Wyposażenie i technologia: Fiat Mobi, w zależności od wersji wyposażeniowej, mógł oferować różne funkcje i technologie, takie jak system multimedialny z ekranem dotykowym, systemy audio, systemy bezpieczeństwa, a także klimatyzację i elektryczne sterowanie szyb.
- Ekonomia i efektywność: Fiat Mobi był projektowany jako samochód o niskich kosztach eksploatacji i wysokiej efektywności paliwowej. Dzięki swoim niewielkim rozmiarom i lekkiej konstrukcji, mógł być ekonomiczny w użytkowaniu, zarówno pod względem spalania, jak i kosztów serwisowych.
Warto zaznaczyć, że powyższe informacje dotyczą ogólnych cech modelu Fiat Mobi produkowanego w latach 2017-2021. W celu uzyskania bardziej szczegółowych informacji na temat konkretnego rocznika i wersji tego modelu, zalecam skonsultowanie się z oficjalnymi źródłami lub autoryzowanym dealerem Fiata.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Lokalizacja skrzynek bezpiecznikowych

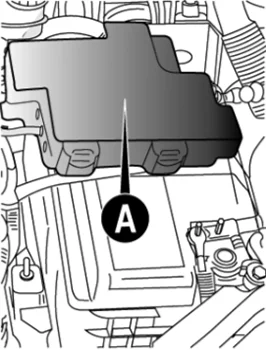

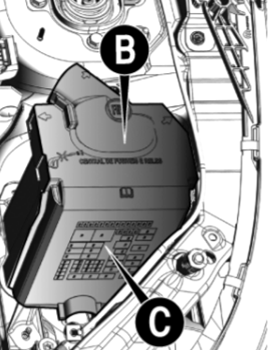

Centralki z bezpiecznikami znajdują się w masce silnika, jedna nad akumulatorem A, a druga po prawej stronie akumulatora B. Aby uzyskać dostęp do bezpieczników, zwolnij 3 zatrzaski (wskazane strzałkami na pokrywie) i przesuń pokrywę do góry.

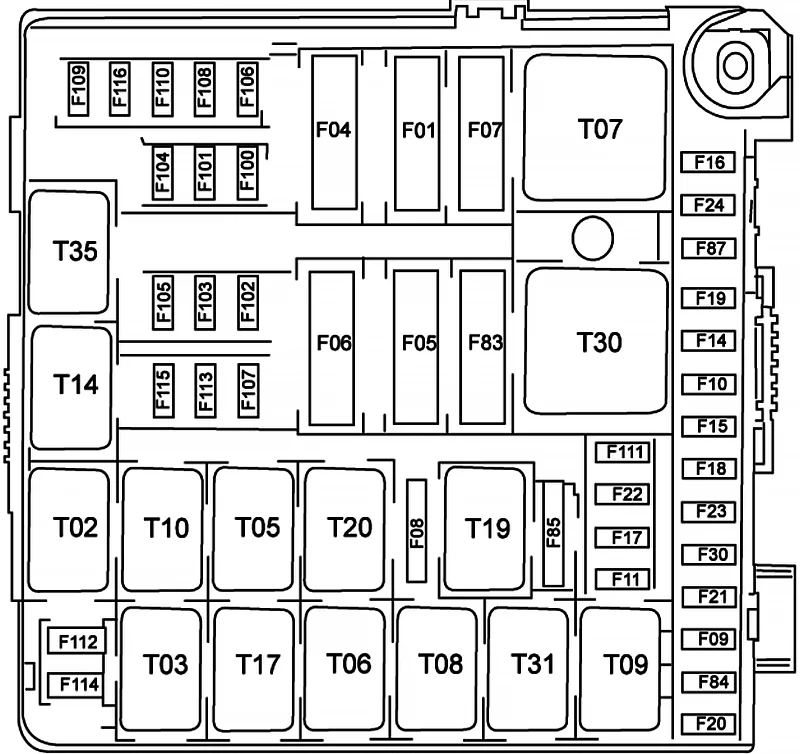

Numery identyfikujące główny element elektryczny odpowiadający każdemu bezpiecznikowi w skrzynce obok akumulatora są podane na wewnętrznej stronie pokrywy C.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F01 | 20 A | Włącz przełącznik. |
| F04 | 40A | Body Computer (funkcja: prawy górny/niski reflektor, prawe przednie i tylne światła pozycyjne, oświetlenie tablicy rejestracyjnej, prawe światła skrętu, światła hamowania, prawe i lewe światła pozycyjne, światła cofania). |
| F05 | 40A | Body Computer (funkcja: lewy wysoki/niski reflektor, przednie i tylne lewe światła obrysowe, lewe kierunkowskazy, trzecie światło hamowania). |
| F06 | 30A | 1. prędkość wentylatora elektrycznego chłodnicy. |
| F07 | 40A | 2. prędkość wentylatora elektrycznego chłodnicy. |
| F08 | 30A | Ogrzewana tylna szyba. |
| F09 | 20 lat | Body Computer (funkcja: wycieraczka przedniej szyby i silnik opryskiwacza). |
| F10 | 15A | Klakson. |
| F11 | 15A | Centralny wtrysk elektroniczny, kanister. |
| F14 | 10 A | Silnik pompy paliwa w zbiorniku zimnego rozruchu |
| F15 | 15A | Body Computer (Funkcja: wycieraczka tylnej szyby). |
| F 16 | 10 A | Wtrysk elektroniczny. |
| F17 | 10 A | Elektrozawór kanistra, sonda lambda. |
| F18 | 7,5A | Wtrysk elektroniczny. |
| F19 | 7,5A | Sprężarka klimatyzacji. |
| F20 | 15A | Gniazdo diagnostyczne, podnośnik szyby, alarm oryginalnie montowany w Fiacie (czujnik wolumetryczny i syrena), centrala alarmowa na rynku wtórnym, radio (radio samochodowe). |
| F21 | 15A | Silnik pompy paliwa. |
| F22 | 20 lat | Cewka zapłonowa, dysze wtryskiwaczy. |
| F23 | 30A | Zawór ABS (Anti-Lock Brake System). |
| F24 | 7,5A | Centrum ABS. |
| F30 | – | Pusty. |
| F83 | 40A | Elektryczny wentylator skrzyni powietrznej. |
| F84 | 15A | Światła przeciwmgielne. |
| F85 | 20 lat | Wtyczka. |
| F87 | 10 A | Światła przeciwmgielne, ogrzewana szyba tylna, czujnik poziomu paliwa w zbiorniku zimnego rozruchu, sygnał pedału sprzęgła elektronicznego zespołu wtryskowego, sprężarka klimatyzacji. |
| F100 | – | Pusty. |
| F101 | – | Pusty. |
| F102 | 25A | Podnośnik szyby elektrycznej. |
| F103 | – | Pusty. |
| F104 | 20 lat | Body Computer (Funkcja: blokowanie drzwi). |
| F105 | 7,5A | Tablica przyrządów. |
| F106 | 7,5A | Centralna poduszka powietrzna (poduszka powietrzna). |
| F107 | 7,5A | Sygnał zasilania komputera pokładowego, wentylatora elektrycznego skrzynki powietrznej, gniazdka elektrycznego. |
| F108 | 7,5A | Oświetlenie gniazdek, oświetlenie kluczyka sterującego na kierownicy, oświetlenie centralnego sterowania, centrala alarmowa na rynku wtórnym. |
| F109 | 10 A | Styk NC wyłącznik hamulca (Funkcje: Sygnał do komputera nadwozia), przełącznik biegu wstecznego (Funkcje: światła i sygnał do elektronicznej centralki wtrysku), skrzynka powietrzna, oświetlenie skrzynki powietrznej, radio (autostereo), centralka postojowa. |
| F110 | 7,5A | Sygnał zasilania komputera pokładowego. |
| F111 | – | Pusty. |
| F112 | – | Pusty. |
| F113 | – | Pusty. |
| F114 | – | Pusty. |
| F115 | – | Pusty. |
| F116 | 10 A | Przełącznik hamulca stykowego NO (funkcje: sygnał do komputera pokładowego, aktywacja świateł hamowania, tablica rozdzielcza. |
Centralnie na dodatnim zacisku akumulatora
Uwaga: W przypadku konieczności konserwacji bezpieczników centralki na dodatnim zacisku akumulatora należy zwrócić się do ASO Fiata.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 225A | Zasilanie ze skrzynki bezpieczników. |
| 2 | CAL | Zasilanie rozrusznika i alternatora. |
| 3 | – | Pusty |
| 4 | 40A | Pompa ABS. |
| 5 | – | Pusty. |
| 6 | – | Pusty. |
| 7 | – | Pusty. |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
