W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500X z lat: 2023.

Fiat 500X przeszedł face lifting w 2018 roku, który przyniósł pewne zmiany w designie i uaktualnienia technologiczne. Oto kilka istotnych informacji na ten temat:

  1. Design: Fiat 500X po face liftingu zyskał nową atrakcyjną sylwetkę, zmodernizowane przednie i tylne reflektory, nową atrapę chłodnicy oraz przemodelowane zderzaki. Dzięki tym zmianom samochód zyskał nowoczesny wygląd, nawiązujący do charakterystycznego stylu Fiata 500.
  2. Technologia: Wnętrze zostało wyposażone w nowoczesne systemy multimedialne i infotainment, takie jak system nawigacji satelitarnej, duży ekran dotykowy, obsługę Bluetooth i USB, a także systemy bezpieczeństwa i asysty kierowcy, takie jak system rozpoznawania znaków drogowych, system monitorowania martwego pola czy system automatycznego parkowania.
  3. Silniki: Po face liftingu Fiat 500X został wyposażony w nowe silniki spełniające normy emisji spalin Euro 6d-TEMP. Dostępne były różne wersje benzynowe i wysokoprężne, oferujące różne poziomy mocy i osiągi, zależnie od preferencji i potrzeb klienta.
  4. Wersje wyposażenia: Fiat 500X po face liftingu był dostępny w różnych wersjach wyposażenia, które oferowały różne poziomy luksusu, komfortu i technologii. W zależności od wersji można było otrzymać takie funkcje jak skórzane fotele, klimatyzację dwustrefową, podgrzewane fotele, panoramiczny dach, systemy bezkluczykowe czy adaptacyjne zawieszenie.
  5. Jakość jazdy: Po face liftingu Fiat 500X otrzymał pewne ulepszenia pod względem zawieszenia, co przekładało się na lepszą kontrolę nad autem i bardziej komfortową jazdę. Zarówno wersje przednionapędowe, jak i z napędem na cztery koła zapewniały pewne prowadzenie i stabilność na drodze.

Należy pamiętać, że opisane powyżej informacje dotyczą ogólnych cech i uaktualnień, które miały miejsce podczas face liftingu modelu Fiat 500X. W celu uzyskania bardziej szczegółowych informacji na temat konkretnej wersji i rocznika tego modelu, zalecam skonsultowanie się z oficjalnymi źródłami lub autoryzowanym dealerem Fiata.

Zobacz także:  Fiat Toro i RAM 1000 (2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



BEZPIECZNIKI/JEDNOSTKA ROZDZIELACZA KOMORY SILNIKA

Panel bezpieczników w komorze silnika jest częścią modułu elektronicznego nadwozia (BCM), który znajduje się po lewej stronie komory silnika.

Skontaktuj się z autoryzowanym sprzedawcą w celu wymiany bezpiecznika BCM.

Lokalizacja bezpiecznika komory silnika

Fiat 500X (2023) - schematy bezpieczników i przekaźników

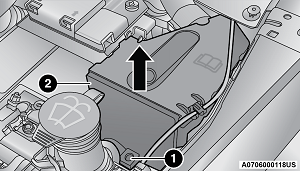

Zdejmowanie panelu bezpieczników i pokrywy

1 — Śruba mocująca
2 — Osłona bezpiecznika

Zdejmowanie pokrywy bezpiecznika i śruby blokującej

Postępować w następujący sposób:

  1. Powoli obróć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.
  2. Powoli odkręć śrubę.
  3. Zdejmij pokrywę bezpiecznika, przesuwając ją do góry.

Montaż osłony bezpiecznika i śruba blokująca

Postępować w następujący sposób:

  1. Prawidłowo zamocuj pokrywę bezpiecznika do skrzynki, przesuń całkowicie od góry do dołu.
  2. Wciśnij śrubę do końca za pomocą dołączonego specjalnego śrubokręta.
  3. Powoli przekręć śrubę zgodnie z ruchem wskazówek zegara.
  4. Zwolnij śrubę.

Fiat 500X (2023) - schematy bezpieczników i przekaźników

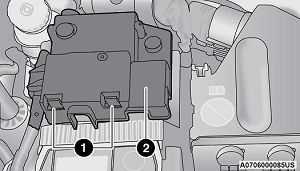

Lokalizacja pokrywy bezpiecznika akumulatora

1 — Zaczepy pokrywy bezpieczników
2 — Osłona bezpiecznika

Fiat 500X (2023) - schematy bezpieczników i przekaźników

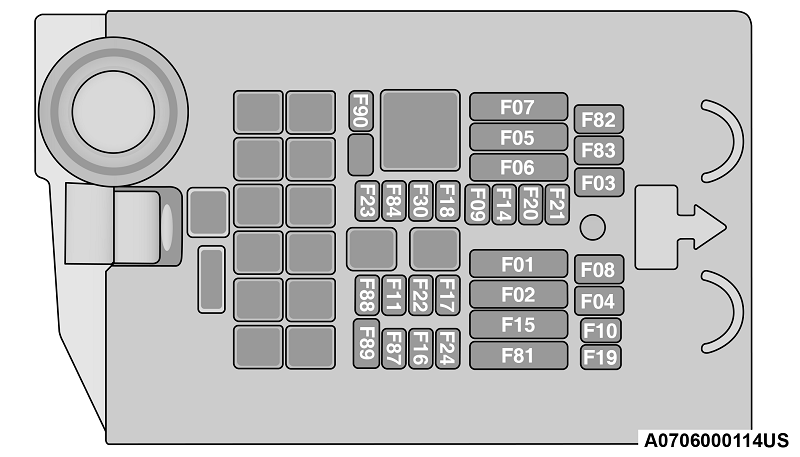

Numer Maks. bezpiecznik Bezpiecznik wkładu Mini bezpiecznik Opis
Jeśli jest na wyposażeniu *
F01 70 A Tan Moduł Body Computer
F02 60 amperów niebieski Moduł Body Computer, tylne jednostki rozdzielcze
F03 20 A niebieski Zasilacz kontrolera Body Computer
F04 30 A Różowy Moduł elektroniki sterującej hamulcami
F05 70 A Tan Elektryczne wspomaganie kierownicy
F06 70 A Tan Wentylator chłodnicy silnika
F08 30 A Różowy Automatyczna skrzynia biegów, GSM
F09 5 A Tan Silnik modułu sterującego
F10 10 A czerwony Klakson
F11 5 A Tan Zasialanie obciążenia wtórne
F14 7,5 A Brązowy Pompa zasilająca WCAC
F15 40 A Pomarańczowy Pompa modułu sterującego hamulca
F 16 5 A Tan Zasilanie modułu sterującego silnika, automatyczna skrzynia biegów
F17 30 A Zielony Silnik modułu sterowania mocą
F18 30 A Zielony Napęd na wszystkie koła
F19 7,5 A Brązowy Sprężarka klimatyzacji
F20 5 A Tan Elektroniczny napęd na cztery koła
F21 15 A niebieski Pompa paliwowa
F22 10 A czerwony Zasilanie obciążenia podstawowe
F23 20 A żółty (instalowany przez klienta) Gniazdo zasilania (zasilanie bateryjne)
F24 15 A niebieski Jednostka elektroniczna zasilająca automatyczną skrzynię biegów
F30 30 A Zielony Ogrzewana przednia szyba *
F82 20 A niebieski Silnik modułu sterującego
F83 40 A zielony Wentylator klimatyzacji
F84 20 A Żółty Gniazdo zasilania (zasilane zapłonem)
F87 5 A Tan Automatyczna skrzynia biegów wybieraka biegów
F88 7,5 A Brązowy Podgrzewane lusterka zewnętrzne
F89 30 A Różowy Ogrzewana tylna szyba
F90 5 A Tan Czujnik IBS (stan naładowania akumulatora)
Zobacz także:  Fiat Ducato (230) (1994-2002) - schematy bezpieczników i przekaźników

CENTRUM BEZPIECZNIKÓW KOMPUTERA NADWOZIA

Sterownik znajduje się po lewej stronie kolumny kierownicy na dole tablicy rozdzielczej.

W sprawie wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.

Fiat 500X (2023) - schematy bezpieczników i przekaźników

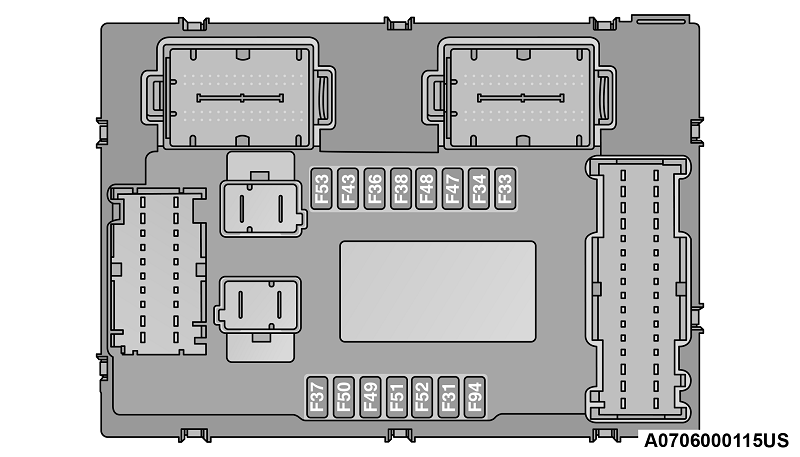

Numer Mini bezpiecznik Opis
F31 7,5 A Brązowy Wentylator Klimatyzacja, Gniazdo zasilania
F33 20 A Żółty Przednia szyba sterowana elektrycznie (po stronie pasażera)
F34 20 A Żółty Przednia szyba sterowana elektrycznie (po stronie kierowcy)
F36 15 A niebieski Zasilanie System Uconnect, Klimatyzacja, Port USB, Tylne boczne oświetlenie sufitowe w przypadku otwartego dachu, Port EOBD
F37 10 A czerwony System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC, centralne przełączniki, przełącznik pedału hamulca (NC)
F38 20 A Żółty Centralny zamek
F42 7,5 A Brązowy BSM – moduł sterujący hamulców, EPS – elektryczne wspomaganie kierownicy
F43 20 A Żółty Dwukierunkowa myjka z pompką
F47 20 A Żółty Elektrycznie sterowana tylna szyba (po stronie kierowcy)
F48 20 A Żółty Elektrycznie sterowana tylna szyba (po stronie pasażera)
F49 7,5 A Brązowy Dostawa ParkSense, przednia kopuła reflektorów punktowych, wewnętrzne lusterko elektrochromowe, podgrzewane przednie siedzenia, SGW, silnik szyberdachu.
F50 7,5 A Brązowy Zasilanie poduszki powietrznej
F51 7,5 A Brązowy Sprężarka klimatyzacji, automatyczna skrzynia biegów tablica, tylna kamera, klimatyzacja, LDW – ostrzeżenie o opuszczeniu pasa ruchu, ASS – pomocniczy przełącznik stosu, DSU – jednostka wyboru jazdy, przełącznik biegu wstecznego, lusterka boczne i odmrażanie tylnej szyby
F53 7,5 A Brązowy Zasilanie IPC/urządzenie rozruchowe/system Keyless Enter 'n Go™, przełącznik pedału hamulca (NA), EPB – elektryczny hamulec postojowy
Zobacz także:  Fiat Sedici (2006-2014) - schematy bezpieczników i przekaźników



TYLNY ZESPÓŁ ROZDZIELACZA BEZPIECZNIKÓW/PRZEKAŹNIKÓW

Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępowe z lewego tylnego panelu tylnej przestrzeni bagażowej. Naciśnij lewą stronę drzwiczek dostępu, aby odblokować i zdjąć.

Fiat 500X (2023) - schematy bezpieczników i przekaźników

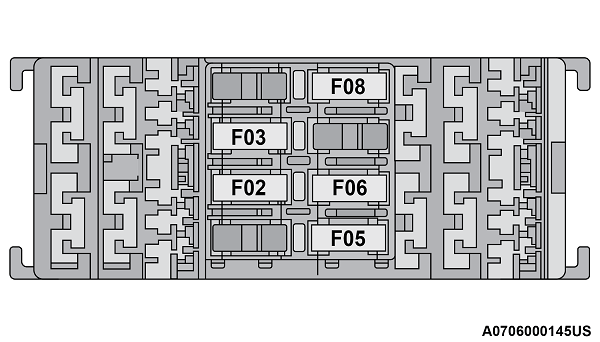

Numer Mini bezpiecznik Opis
Jeśli jest na wyposażeniu *
F2
F3 20 A Żółty Elektryczny szyberdach
F5 30 A Zielony Fotel sterowany elektrycznie (po stronie kierowcy) *
F6 7,5 A Brązowy Fotel sterowany elektrycznie (po stronie kierowcy) Regulacja odcinka lędźwiowego *
F8 20 A Żółty Ogrzewanie przednich siedzeń
