Fiat Fiorino i Qubo (2018-2020) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Fiorino i Qubo z lat: 2018, 2019, 2020. Fiat Fiorino i Qubo w wersji z lat 2018-2020 kontynuują swoją tradycję jako praktyczne i kompaktowe vany, doskonale nadające się do miejskiej jazdy oraz codziennego użytku. Oba modele oferują funkcjonalne wnętrza, ekonomiczne jednostki napędowe […]

05/15/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Fiorino i Qubo z lat: 2018, 2019, 2020.

Fiat Fiorino i Qubo w wersji z lat 2018-2020 kontynuują swoją tradycję jako praktyczne i kompaktowe vany, doskonale nadające się do miejskiej jazdy oraz codziennego użytku. Oba modele oferują funkcjonalne wnętrza, ekonomiczne jednostki napędowe i atrakcyjny design, które sprawiają, że są popularnym wyborem w segmencie małych samochodów użytkowych.

Pod względem stylistycznym, Fiat Fiorino i Qubo prezentują się nowocześnie i atrakcyjnie. Mają kompaktowe i dynamiczne kształty, które nadają im wyjątkowy charakter. Ich niewielkie rozmiary umożliwiają łatwe manewrowanie w zatłoczonych ulicach miejskich i skuteczne parkowanie na ograniczonej przestrzeni.

Wnętrza Fiat Fiorino i Qubo (2018-2020) są przestronne i praktyczne. Oferują wygodne siedzenia zarówno dla kierowcy, jak i pasażerów, a także elastyczne rozwiązania związane z przestrzenią ładunkową. Wiele schowków, kieszeni i półek ułatwia organizację bagaży i drobnych przedmiotów. Dodatkowo, modele te posiadają opcję składania tylnej kanapy, co zwiększa pojemność ładunkową.

Fiat Fiorino i Qubo (2018-2020) są dostępne z różnymi jednostkami napędowymi, zarówno benzynowymi, jak i wysokoprężnymi. Silniki te zapewniają odpowiednie osiągi przy jednoczesnym niskim zużyciu paliwa. Niektóre wersje oferują również możliwość zasilania gazem ziemnym (CNG), co przekłada się na niższe koszty eksploatacji.

Zobacz także:  Fiat 500L (2017) - schematy bezpieczników i przekaźników

Wyposażenie i technologia Fiat Fiorino i Qubo (2018-2020) dostosowane są do potrzeb użytkowników. W zależności od wersji, można znaleźć systemy multimedialne, klimatyzację, elektryczne sterowanie szybami i lusterkami, systemy bezpieczeństwa (ABS, ESP, poduszki powietrzne) oraz wiele innych funkcji, które zwiększają komfort i bezpieczeństwo jazdy.

Fiat Fiorino i Qubo (2018-2020) są doskonałymi wyborami dla przedsiębiorców oraz osób potrzebujących praktycznego i ekonomicznego samochodu do codziennych zadań. Niskie koszty utrzymania, oszczędność paliwa i łatwość manewrowania sprawiają, że są idealnymi pojazdami dla tych, którzy poruszają się głównie w mieście.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat Punto Evo (2010-2012) - schematy bezpieczników i przekaźników

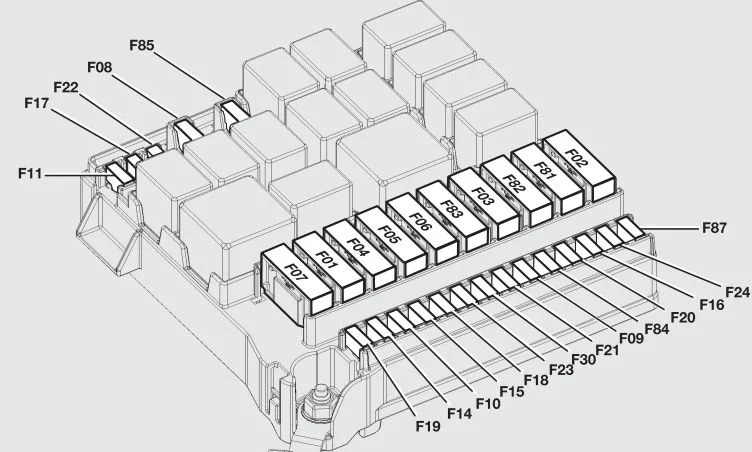

Komora silnika

Fiat Fiorino i Qubo (2018-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F09 10 Zapasowy (zestaw do przyczepy)
F09 10 Elektrozawór systemu metanowego (CNG)
F10 10 Klakson
F14 15 Światła drogowe
F15 15 Tylne gniazdo zasilania
F 16 7,5 Sterownik skrzyni biegów Dualogic i dźwignia zmiany biegów (+ zasilanie zapłonu)
F19 7,5 Sprężarka klimatyzacji
F20 30 Podgrzewana szyba tylna;

Odmrażacze lusterek.

F21 15 Pompa paliwowa
F08 15 Światła przeciwmgielne
F82 30 Zasilanie pompy Dualogic™ (+ bateria)
F84 15 Jednostka sterująca transmisją Dualogic™ (+zasilanie bateryjne)
F85 30 Zapalniczka;

Gniazdo w przedziale pasażerskim/;

Podgrzewane siedzenia;

USB APO.

F87 5 Czujnik ładowania akumulatora IBS do systemu Start&Stop (1.3 Multijet Euro 6 z systemem Start&Stop)

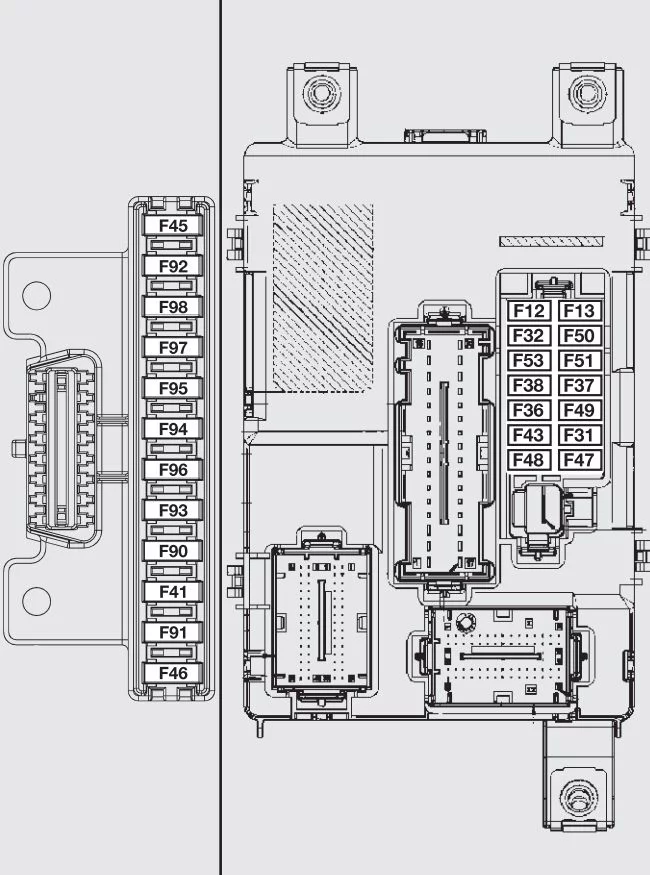

Przedział pasażerski

Fiat Fiorino i Qubo (2018-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F12 7,5 Światła mijania (strona pasażera)
F13 7,5/50 Światła mijania (po stronie kierowcy);

Korektor ustawienia reflektorów.

F31 5 Cewki przekaźnika INT/A SCM
F32 7,5 Czasowe oświetlenie wewnętrzne (opcja)
F36 10 Węzeł systemu radiowego Bluetooth;

Węzeł Blue&Me;

Gniazdo diagnostyczne EOBD;

ECU alarmu objętościowego;

ECU syreny alarmowej.

F37 5 Węzeł tablicy rozdzielczej;

Sterowanie światłem stopu (NO).

F38 20 Siłowniki zamka drzwi/bagażnika (opcja)
F43 15 Spryskiwacz szyby przedniej;

Dwukierunkowa pompa spryskiwacza tylnej szyby.

F47 20 Elektrycznie sterowana szyba przednia (po stronie kierowcy) (opcja)
F48 20 Elektryczna szyba przednia (strona pasażera) (opcja)
F49 5 Kontrolki/czujniki parkowania ECU;

Elektryczne lusterka boczne;

ECU alarmu wolumetrycznego.

F51 7,5 INT Węzeł radiowy;

ECU systemu Bluetooth fi;

Węzeł Blue&Me™;

Ruch elektrycznych lusterek bocznych;

Przełącznik sprzęgła;

Sterowanie światłami hamowania (NC).

F53 5 Węzeł tablicy przyrządów
F41 7,5 Odmrażacze lusterek zewnętrznych
F45 Zapasowy
F46 Zapasowy
F90 Zapasowy
F91 Zapasowy
F92 Zapasowy
F93 Zapasowy
F94 15 Gniazdo zapalniczki/przedziału pasażerskiego
F95 Zapasowy
F96 15 Gniazdo zapalniczki/przedziału pasażerskiego
F97 10 Ogrzewanie przedniego fotela (po stronie kierowcy)
F98 10 Podgrzewacz przedniego fotela (po stronie pasażera)
