W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Fiorino z lat: 2018, 2019, 2020, 2021, 2022.
Fiat Fiorino w wersji z lat 2018-2022 kontynuuje swoją tradycję jako praktyczny i kompaktowy van, idealny do miejskiej jazdy oraz codziennego użytku. Ten mały samochód użytkowy oferuje nie tylko funkcjonalność, ale także ekonomiczne rozwiązania napędowe, atrakcyjny design i wszechstronność, które czynią go popularnym wyborem w segmencie.
Pod względem stylistycznym, Fiat Fiorino prezentuje się nowocześnie i dynamicznie. Ma kompaktowe proporcje, które umożliwiają łatwe manewrowanie i skuteczne parkowanie na ograniczonej przestrzeni miejskiej. Jego zaokrąglone kształty nadają mu przyjazny i przyjemny wygląd.
Wnętrze Fiata Fiorino (2018-2022) jest przestronne i praktyczne. Oferuje wygodne siedzenia zarówno dla kierowcy, jak i pasażerów, a także elastyczne rozwiązania związane z przestrzenią ładunkową. Wiele schowków, kieszeni i półek ułatwia organizację bagaży i drobnych przedmiotów. Dodatkowo, model ten posiada opcję składania tylnej kanapy, co zwiększa pojemność ładunkową.
Fiat Fiorino (2018-2022) jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. Silniki te zapewniają odpowiednie osiągi przy jednoczesnym niskim zużyciu paliwa. Dzięki temu Fiat Fiorino jest ekonomiczny w eksploatacji i przyjazny dla środowiska.
Wyposażenie i technologia Fiata Fiorino (2018-2022) są dostosowane do potrzeb użytkowników. W zależności od wersji, można znaleźć systemy multimedialne, klimatyzację, elektryczne sterowanie szybami i lusterkami, systemy bezpieczeństwa (ABS, ESP, poduszki powietrzne) oraz wiele innych funkcji, które podnoszą komfort i bezpieczeństwo jazdy.
Fiat Fiorino (2018-2022) jest doskonałym wyborem dla przedsiębiorców oraz osób potrzebujących praktycznego i ekonomicznego samochodu do codziennych zadań. Jego niewielkie rozmiary, oszczędność paliwa i łatwość manewrowania czynią go idealnym pojazdem dla tych, którzy głównie poruszają się w mieście.
Warto zauważyć, że modele Fiorino z lat 2018-2022 mogą być dostępne zarówno w salonach dealerskich, jak i na rynku wtórnym.
Znany również jako: Ram ProMaster Rapid / V700 Rapid.

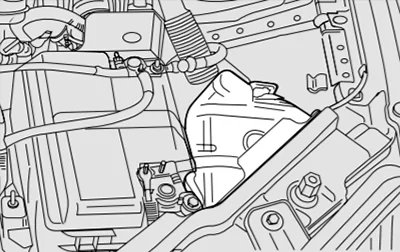

Skrzynka bezpieczników znajduje się w masce silnika, w pobliżu akumulatora.

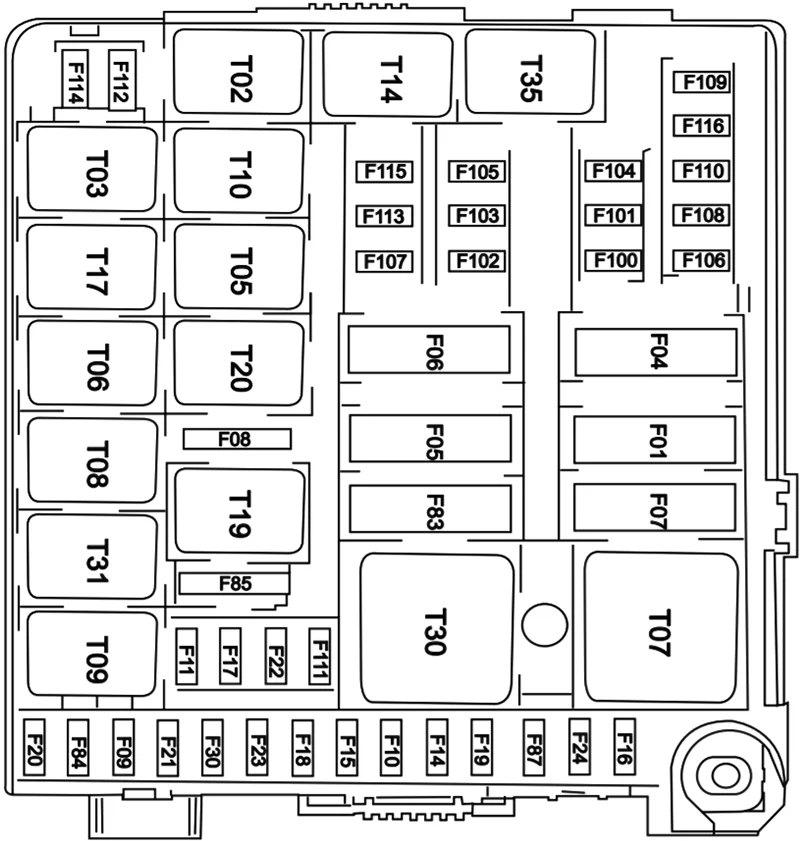

Numery identyfikujące główny element elektryczny odpowiadający każdemu bezpiecznikowi są podane na wewnętrznej stronie pokrywy skrzynki bezpieczników.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F01 | 20 A | włącznik rozrusznika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | 30A | Centralny ABS (zawór) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 40A | Centralny ABS (pompa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 30A | 1. prędkość wentylatora elektrycznego chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F07 | 40A | 2. prędkość wentylatora elektrycznego chłodnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | – | Wolny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | 30A | Zasilanie sterowania światłami drogowymi i światłami mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15A | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 15A | Elektrozawór kanistra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 20 lat | Wycieraczka i pompa dwukierunkowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 10 A | Elektroniczny wtrysk, światła przeciwmgielne, odszraniacz i deska rozdzielcza. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 A | Sonda lambda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 A | Zasilanie +30 ze sterownika silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 7,5A | sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30A | Wycieraczka i pompa dwukierunkowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15A | pompa paliwowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 lat | Wtryskiwacze i cewka cylindra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 20 lat | Elektryczny zamek do drzwi | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 7,5A | Centrum ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 15A | Światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | 40A | Elektryczny wentylator skrzyni powietrznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | – | Wolny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F85 | 20 lat | Gniazdo zasilania i zapalniczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | 10 A | Centrum wycieraczek, centrum elektrycznego podnośnika szyb, przekaźnik sprężarki klimatyzacji i światło cofania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F100 | 20 lat | Wolny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F101 | 20 lat | Wolny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F102 | 20 lat | Elektryczny podnośnik szyby lewej przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | 20 lat | Elektryczny podnośnik szyby prawej przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F104 | 15A | Radio, gniazdo diagnostyczne, centrala alarmowa i oświetlenie awaryjne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F105 | 10 A | Panel przyrządów, odmrażacze, oświetlenie sufitowe i oświetlenie schowka na rękawiczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F106 | 7,5A | Lewe oświetlenie zestawu poleceń, sterowanie gniazdem zasilania i nawiewem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F107 | 7,5A | Środek wycieraczki szyby przedniej, środek podnośnika szyby elektrycznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F108 | 10 A | Inteligentna obsługa radia, predyspozycje do alarmu i prędkościomierza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F109 | 15A | Cewka przekaźnika światła przeciwmgielnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F110 | 10 A | Światło hamowania, kierunkowskazy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F111 | 15A | Światła drogowe z lewej i prawej strony | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F112 | 10 A | Światła mijania po prawej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F113 | 5A | Światło pozycyjne przednie prawe, tylne lewe, oświetlenie tablicy rejestracyjnej, oświetlenie tablicy przyrządów, światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F114 | 10 A | Światła mijania po lewej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F115 | 5A | Światło pozycyjne przednie lewe i tylne prawe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F116 | 7,5A | poduszka powietrzna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | 50A | Odmgławiacz przedniej szyby (ten bezpiecznik znajduje się na zewnątrz skrzynki, w pobliżu dodatniego bieguna akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
