Fiat 500 (2007-2009) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500 z lat: 2007, 2008, 2009, 2010. Fiat 500, w wersji z lat 2007-2009, to kompaktowy samochód, który odwołuje się do klasycznego stylu i charakteru legendarnego modelu z lat 60. Ten kultowy model został przywrócony do życia w nowoczesnej odsłonie, zachowując jednak […]

05/15/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500 z lat: 2007, 2008, 2009, 2010.

Fiat 500, w wersji z lat 2007-2009, to kompaktowy samochód, który odwołuje się do klasycznego stylu i charakteru legendarnego modelu z lat 60. Ten kultowy model został przywrócony do życia w nowoczesnej odsłonie, zachowując jednak oryginalny urok i wyjątkowość, które uczyniły go ikoną.

Pod względem stylistycznym, Fiat 500 (2007-2009) prezentuje się niezwykle atrakcyjnie. Ma zaokrąglone kształty, sympatyczny uśmiech na przedniej części, a także wiele personalizacyjnych opcji, które umożliwiają dostosowanie samochodu do indywidualnych upodobań. Jest to samochód, który przyciąga uwagę i wyróżnia się na drodze.

Mimo niewielkich rozmiarów, wnętrze Fiata 500 (2007-2009) jest zaskakująco przestronne i ergonomiczne. Oferuje wygodne siedzenia zarówno dla kierowcy, jak i pasażerów, a także przyzwoitą przestrzeń bagażową. Jako mały samochód miejski, Fiat 500 jest łatwy do parkowania i manewrowania w zatłoczonych ulicach.

Fiat 500 (2007-2009) oferuje różne warianty silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe. Choć nie jest to samochód o sportowych osiągach, dostarcza wystarczającej mocy do sprawnego poruszania się po mieście. Ponadto, niskie zużycie paliwa czyni go ekonomicznym w użytkowaniu.

Wyposażenie i technologia w Fiata 500 (2007-2009) są na przyzwoitym poziomie jak na samochód tej klasy. W zależności od wersji, można znaleźć takie funkcje jak klimatyzacja, elektryczne sterowanie szybami i lusterkami, system audio oraz systemy bezpieczeństwa, w tym ABS i poduszki powietrzne. Niektóre modele mogą być wyposażone w dodatkowe opcje, takie jak skórzane tapicerki czy panoramiczny dach.

Zobacz także:  Fiat 500X (2017) - schematy bezpieczników i przekaźników

Fiat 500 (2007-2009) to samochód, który cieszy się dużą popularnością zarówno wśród młodszych, jak i starszych kierowców. Jego stylowa prezencja, przyjemna jazda i niewielkie rozmiary sprawiają, że jest idealnym wyborem dla tych, którzy szukają wyjątkowego i charakterystycznego samochodu do codziennej jazdy po mieście.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

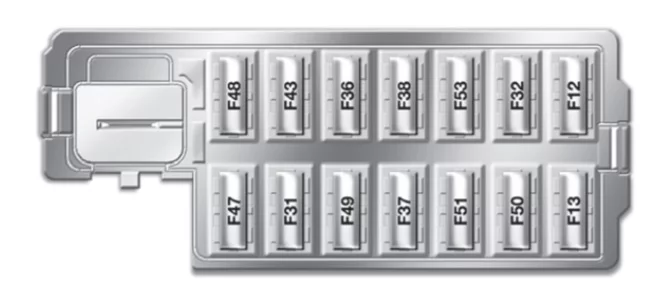

Skrzynka bezpieczników w desce rozdzielczej

Wewnętrzna tablica bezpieczników jest częścią modułu kontroli nadwozia (BCM) i znajduje się po stronie kierowcy pod tablicą rozdzielczą.

Fiat 500 (2007-2009) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Zasilanie prawego światła mijania F12 7,5
Zasilanie jednostki sterującej lewego światła mijania i regulacji kierunku reflektorów F13 7,5
Przełącznik bocznika w komorze silnika F31 5
Światła przednie i tylne lampy sufitowe;

Lampki sufitowe w bagażniku i drzwiach.

F32 7,5
Gniazdo diagnostyczne;

Radio samochodowe;

Klimatyzacja;

EOBD.

F36 10
Wyłącznik świateł stopu;

Węzeł tablicy rozdzielczej.

F37 5
Centralny zamek drzwi F38 20
Pompa spryskiwacza przedniej szyby i tylnej szyby F43 15
Elektryczna szyba po stronie kierowcy F47 20
Elektryczna szyba po stronie pasażera F48 20
Czujnik parkowania;

Przełączniki podświetlenia;

Elektryczne lusterka.

F49 5
Węzeł poduszki powietrznej F50 7,5
Przełącznik radia samochodowego;

Konwergencja;

System klimatyzacji;

Światła stopu;

Sprzęgło.

F51 7,5
Węzeł tablicy przyrządów F53 5

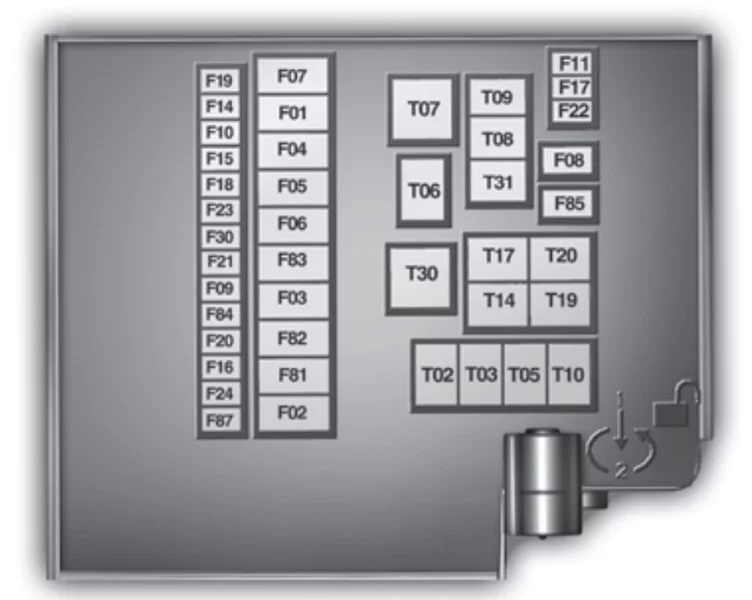

Skrzynka bezpieczników w komorze silnika

Znajduje się po prawej stronie komory silnika, obok akumulatora.

Aby uzyskać dostęp, odkręć śrubę, naciśnij zaczepy zwalniające i zdejmij pokrywę.
Numer identyfikacyjny elementu elektrycznego odpowiadającego każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.

Fiat 500 (2007-2009) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Wentylator systemu klimatyzacji F08 30
Przyczepa F09 15
Brzęczyki F10 15
Układ sterowania silnikiem (obciążenia wtórne) F11 10
Reflektory główne F14 15
Silnik szyberdachu F15 20
+15 Sterownik silnika, zrobotyzowane sterowanie skrzynią biegów Dualogic;

Cewka przekaźnika T20.

F 16 7,5
Jednostka sterująca silnika F17 10
Sterownik silnika (1,2 8V) F18 7,5
Sterownik silnika;

Cewka przekaźnika T09 (1.3 Multijet, 1.4 16V).

F18 7,5
Kompresor kondycjonera F19 7,5
Podgrzewana tylna szyba;

Odmgławiacze lusterek.

F20 30
Pompa paliwowa F21 15
Cewka zapłonowa;

Wtryskiwacze (1,2 8V).

F22 15
Jednostka sterująca silnika (1.3 Multijet) F22 20
Układ hamulcowy (jednostka sterująca, zawory) F23 20
+15 Układ hamulcowy;

Napęd elektryczny;

Czujnik odchylenia.

F24 7,5
Reflektory przeciwmgielne F30 15
Skrzynia biegów Dualogic (jednostka sterująca, elektrozawory) F84 10
Gniazdo przednie (z wtyczką zapalniczki lub bez) F85 15
+15 dla świateł cofania, wskaźnika przepływu, czujnika wody w oleju napędowym, cewek przekaźników T02, T05, T14 i T19 F87 7,5



Opis Przekaźnik Ampery [A]
Reflektory główne T02 20
Brzęczyki T03 20
Kompresor kondycjonera T05 20
Jednobiegowy wentylator chłodzący silnik;

Wentylator chłodzący silnik o niskiej prędkości.

T06 30
Wentylator chłodzący silnik o dużej prędkości T07 50
Wentylator systemu klimatyzacji T08 30
Układ sterowania silnikiem (przekaźnik główny) T09 30
Zapasowy T10 20
Reflektory przeciwmgielne T14 20
Pompa paliwowa T17 30
Odmgławianie T19 30
Zapobieganie uruchomieniu dzięki zrobotyzowanej skrzyni biegów T20 30
Pompa blokująca skrzynię biegów Dualogic T30 50
Gniazdo przednie (z wtyczką zapalniczki lub bez) T31 30
