Fiat Doblo II (2010-2015) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Doblo II z lat: 2010, 2011, 2012, 2013, 2014, 2015.
Fiat Doblo II, produkowany w latach 2010-2015, to kolejna generacja popularnego kompaktowego vana, który zdobył uznanie swoją funkcjonalnością, pojemnością przestrzeni ładunkowej i wszechstronnością. Ten model kontynuował sukces poprzedników, oferując szereg udoskonaleń i nowych funkcji.
Wygląd zewnętrzny Fiata Doblo II (2010-2015) charakteryzuje się nowoczesnym i dynamicznym designem. Mimo zachowania kompaktowych wymiarów, pojazd oferuje dużo miejsca zarówno dla pasażerów, jak i dla ładunku. Duże, szeroko otwierane drzwi boczne ułatwiają dostęp do wnętrza, a ergonomiczne kształty nadwozia wpływają na lepszą widoczność i łatwość manewrowania w mieście.
Wnętrze Fiata Doblo II zostało zaprojektowane z myślą o wygodzie i funkcjonalności. Kabina oferuje przestronne siedzenia, a elastyczne rozwiązania przestrzenne umożliwiają dostosowanie jej do indywidualnych potrzeb. Istnieje wiele praktycznych schowków i schowków na drobne przedmioty, co pomaga utrzymać porządek w kabinie.
Pod względem mechaniki, Fiat Doblo II (2010-2015) oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Silniki te charakteryzują się oszczędnością paliwa, odpowiednią mocą i płynnością jazdy. Dzięki temu Doblo II doskonale radzi sobie zarówno w mieście, jak i na dłuższych trasach.
Pojemność przestrzeni ładunkowej Fiata Doblo II jest jednym z jego największych atutów. Model ten oferuje wystarczającą przestrzeń dla różnych rodzajów ładunków. W zależności od wersji, można dostosować konfigurację wnętrza i zapewnić większą elastyczność przy przewożeniu towarów o różnych rozmiarach i kształtach.
W zakresie bezpieczeństwa, Fiat Doblo II (2010-2015) został wyposażony w podstawowe systemy wspomagające, takie jak ABS, poduszki powietrzne i systemy kontroli trakcji. Oferuje również opcjonalne funkcje, takie jak system kontroli stabilności toru jazdy, system monitorowania martwego pola i asystent parkowania, które zwiększają bezpieczeństwo podczas jazdy.
Opinie na temat Fiata Doblo II (2010-2015) są zazwyczaj pozytywne. Użytkownicy cenią sobie przestronność, funkcjonalność, ekonomiczne zużycie paliwa.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

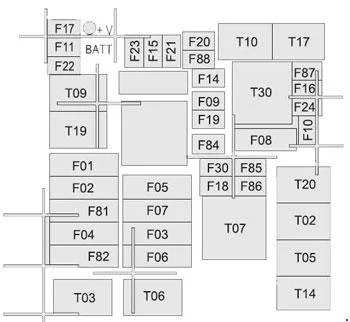

Skrzynka bezpieczników w komorze silnika
Skrzynka znajduje się po prawej stronie silnika, obok akumulatora.
| Opis |
Numer |
Ampery [A] |
| Przełącznik zdalnego sterowania do otwierania drzwi skrzydłowych (wersja Cargo) | F09 | 10 |
| Klakson jednotonowy | F10 | 10 |
| Główne światła | F14 | 15 |
| Dodatkowa nagrzewnica PTC1 (silniki wysokoprężne) | F15 | 30 |
| Sprężarka klimatyzacji | F19 | 7,5 |
| Podgrzewana tylna szyba | F20 | 30 |
| Pompa paliwa na zbiorniku | F21 | IS |
| Światła przeciwmgielne | F30 | 15 |
| Zawory elektromagnetyczne systemu metanu | F84 | 10 |
| Gniazdo w przedziale pasażerskim, tylne gniazdo | F85 | 30 |
| Zapalniczka, podgrzewane siedzenia | F86 | 30 |
| Czujnik stanu naładowania akumulatora IBS do systemu Start&Stop | F87 | 5 |
| Odmrażacze lusterek bocznych | F88 | 7,5 |

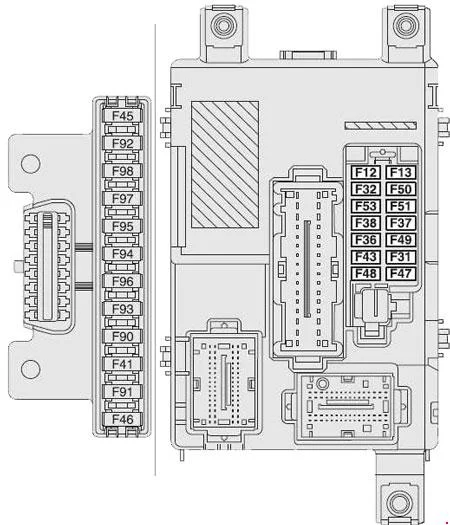

Panel bezpieczników tablicy rozdzielczej
| Opis |
Numer |
Ampery [A] |
| Prawe światło mijania | F12 | 7,5 |
| Przednie światło sufitowe, tylne światła sufitowe na osłonach przeciwsłonecznych, światła obrysowe drzwi, światło bagażnika | F32 | 7,5 |
| Panel przyrządów | F53 | 5 |
| Silniki zamka/odblokowania drzwi, silniki siłownika zamka, silnik zamka tylnej klapy | F38 | 20 |
| Zasilanie + akumulator do gniazda diagnostycznego EOBD klimatyzacja automatyczna syrena alarmowa, nagłośnienie, sterownik konwergencji Sterownik czujnika ciśnienia w oponach Blue&Me | F36 | 10 |
| Pompa spryskiwacza szyby przedniej/tylnej | F43 | 15 |
| Silnik podnośnika szyby po stronie pasażera w drzwiach przednich | F48 | 20 |
| Lewe światło mijania, korektor reflektorów | F13 | 7,5 |
| wewn. zasilanie włącznika pedału hamulca, włącznika pedału sprzęgła, nagrzewnicy wewnętrznej, jednostki sterującej konwergencji Blue&Me™, nagłośnienie | F51 | 7,5 |
| wewn. zasilanie deski rozdzielczej, przełącznik pedału hamulca, trzecie światło hamowania; | F37 | 5 |
| wewn. zasilanie świateł panelu sterowania, sterownik parkowania czujnik ciśnienia w oponach sterownik silnika elektrycznego lusterka bocznego. czujnik deszczu, elektryczna górna jednostka sterująca Gniazdo infotainment My-port | F49 | 5 |
| wewn. zasilanie cewek przekaźników skrzynki bezpieczników silnika i cewek przekaźników komputera pokładowego, | F31 | 5 |
| Silnik podnośnika szyby po stronie kierowcy drzwi przednich | F47 | 20 |
| Tylne gniazdo | F94 | 15 |
| Zapalniczka/Gniazdo w przedziale pasażerskim | F95 | 15 |
| Zapalniczka/Gniazdo w przedziale pasażerskim | F96 | 15 |
| Podgrzewany fotel kierowcy | F97 | 10 |
| Podgrzewany fotel pasażera | F98 | 10 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
