W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Croma z lat: 2005, 2006. Fiat Croma to samochód klasy średniej produkowany w latach 2005-2006. W porównaniu do poprzedniej generacji, Croma zyskała bardziej nowoczesny i sportowy wygląd, który przyciągał uwagę klientów. Samochód był dostępny w wersjach benzynowych oraz diesla, a także w […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Croma z lat: 2005, 2006.
Fiat Croma to samochód klasy średniej produkowany w latach 2005-2006. W porównaniu do poprzedniej generacji, Croma zyskała bardziej nowoczesny i sportowy wygląd, który przyciągał uwagę klientów. Samochód był dostępny w wersjach benzynowych oraz diesla, a także w wersji z napędem na cztery koła.
Wnętrze Fiata Cromy charakteryzowało się przestronnością i funkcjonalnością. Kabina pasażerska była dobrze zaprojektowana, a fotele były wygodne. Zastosowane materiały wykończeniowe były dobrej jakości i odpowiadały standardom klasy średniej. Croma oferowała także sporą ilość przestrzeni bagażowej, co czyniło ją idealnym samochodem dla rodzin.
Pod względem osiągów, Fiat Croma oferowała różne jednostki napędowe, w tym benzynowe 1.8 i 2.2, oraz silniki diesla o pojemności 1.9 i 2.4 litra. Silniki były oferowane w różnych wariantach mocy, od 120 do 200 KM, co zapewniało odpowiednie osiągi w zależności od potrzeb kierowcy.
Fiat Croma była również wyposażona w wiele zaawansowanych rozwiązań technologicznych. Samochód posiadał m.in. klimatyzację automatyczną, system audio z wielofunkcyjnym ekranem dotykowym, tempomat, system nawigacji satelitarnej, oraz wiele innych funkcji ułatwiających prowadzenie pojazdu.
Bezpieczniki są pogrupowane w trzy skrzynki bezpieczników, które można znaleźć odpowiednio na desce rozdzielczej, na dodatnim biegunie akumulatora, w komorze silnika i wewnątrz bagażnika (po lewej stronie).

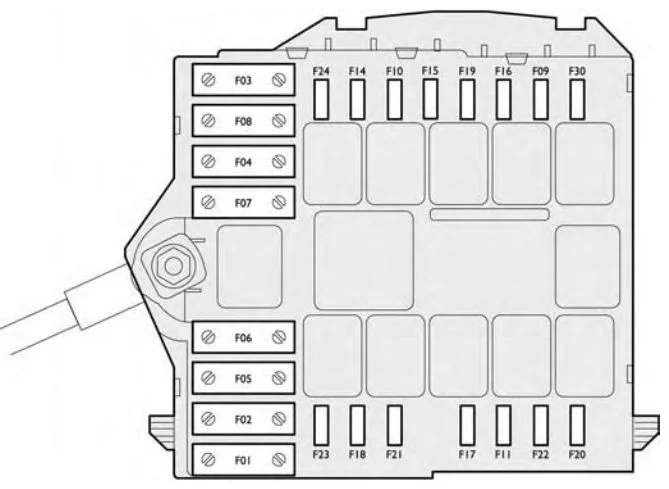

Komora silnika
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F 1 | 60 | +30 Jednostka sterująca deski rozdzielczej 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 2 | 40 | +30 Wentylator systemu klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 3 | 20 | + 30 Punkt rozgałęzienia elektrycznej blokady kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 4 | 40 | + 30 Węzeł hamulca (pompa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 5 | 40 | + 30 Węzeł hamulca (zawór elektromagnetyczny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 6 | 40 | +30 Niska prędkość wentylatora chłodzącego silnika (2,2 – Multijet) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 6 | 50 | + 30 Niska prędkość wentylatora chłodzącego silnika (Multijet at) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 7 | 40 | +30 Wysoka prędkość wentylatora chłodzącego silnik (2,2 – Multijet) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 7 | 50 | + 30 Wysoka prędkość wentylatora chłodzącego silnika (Multijet at) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 8 | 40 | +30 fen ręczny system klimatyzacji (z wyjątkiem Multijet w) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 9 | 20 | Spryskiwacz reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 10 | 15 | Klaksony | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 11 | 15 | Różne usługi wtórne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 14 | 10 | Prawy reflektor świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 15 | 10 | Lewy reflektor świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 7,5 | System Ei | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 17 | 10 | Podstawowe usługi Ei | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 18 | 7,5 | +30 Sterownik silnika;
Sterownik automatycznej skrzyni biegów i dźwignia zmiany biegów. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 19 | 7,5 | Kompresor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 20 | 30 | Filtr oleju napędowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 21 | 15 | Zasilanie pompy paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 22 | 15 | Usługi podstawowe Ei (benzyna) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 22 | 20 | Podstawowe usługi Ei (Multijet) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 23 | 20 | +30 Nagłośnienie/Connect;
Dodatkowa jednostka sterująca nagrzewnicą. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 24 | 15 | + 15 Sterownik automatycznej skrzyni biegów;
Dźwignia zmiany biegów. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 30 | 15 | Przednie światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

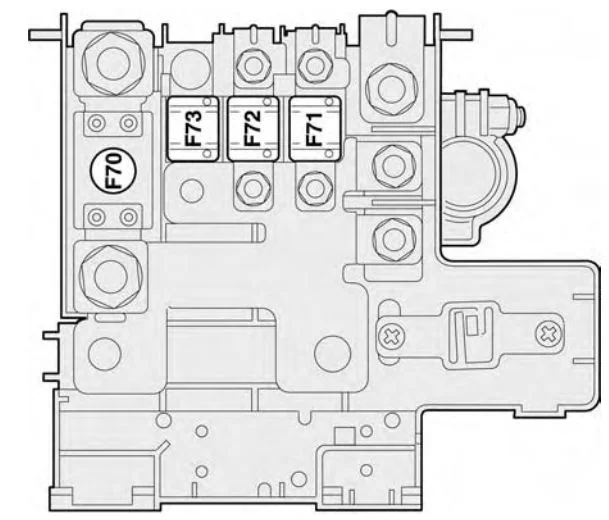

Bezpieczniki na akumulatorze
| Numer | Ampery [A] | Opis |
|---|---|---|
| F 70 | 150 | Skrzynka bezpieczników w komorze silnika |
| F 71 | 70 | Jednostka sterująca deski rozdzielczej 1 |
| F 72 | 60 | + 30 Jednostka sterująca świec żarowych (Multijet) |
| F 73 | 80 | + 30 Węzeł elektrycznego wspomagania kierownicy (z wyłączeniem benzyny 2.2) |
| F | 80 | + 30 Elektryczne wspomaganie kierownicy punkt 2.2 wersja benzynowa (zestaw na ścianie obudowy akumulatora) |

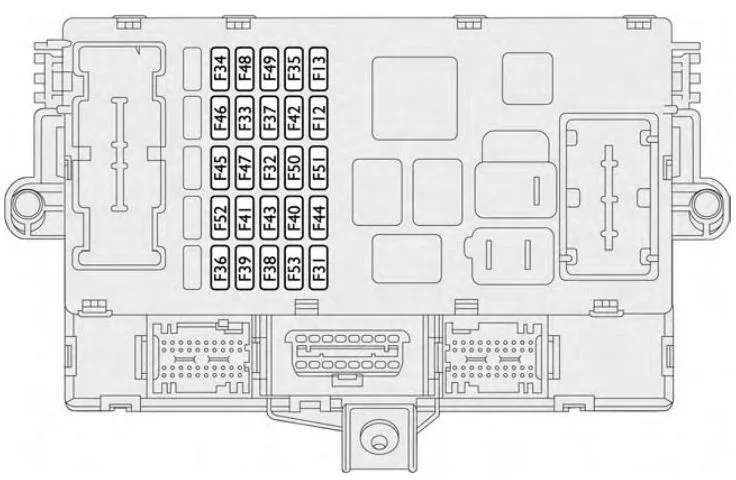

Przedział pasażerski
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F 12 | 15 | Prawy reflektor świateł mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 13 | 15 | Reflektor świateł mijania z lewej strony;
Urządzenie do ustawiania reflektorów. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 31 | 7,5 | Cewki przekaźników komory silnika i deski rozdzielczej;
Komputera nadwozia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 32 | 15 | +30 Centralki kontroli drzwi kierowcy i pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 33 | 20 | + 15 zasilania bagażnika – lewy tylny punkt rozgałęzienia szyby elektrycznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 34 | 20 | + 15 zasilania bagażnika – punkt rozgałęzienia prawego tylnego okna elektrycznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 35 | 7,5 | +15 Światła cofania;
Czujnik AQS; Czujnik wody w filtrze oleju napędowego; Decymetr; Dodatkowa grzałka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 36 | 20 | +30 Ustawienie wstępne dla jednostki sterującej przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 37 | 10 | +15 Trzecie światło hamowania;
Tablica rozdzielcza; Centralka lewego i prawego reflektora; Sterowane kluczykiem zasilanie centralki wyładowczej reflektorów. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 38 | 15 | Odblokowanie rozruchu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 39 | 10 | +30 Gniazdo diagnostyczne EOBD;
Oświetlenie sufitowe; Ustawienie telefonu; Sterownik syreny alarmowej; Sterownik alarmu ochrony objętościowej; Sterownik ciśnienia w oponach; Sterownik zestawu głośnomówiącego. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 40 | 30 | Ogrzewana szyba tylna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 41 | 15 | Odmrażanie dyszy spryskiwacza szyby przedniej/tylnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 42 | 7,5 | +15 Rozgałęzienie hamulca (ABS/ESP);
Rozgałęzienie kąta skrętu; Czujnik odchylenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 43 | 30 | Wycieraczka szyby przedniej;
Pompa spryskiwacza szyby przedniej i tylnej. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 44 | 20 | Gniazdko prądowe na konsoli środkowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 45 | 20 | Szyberdach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 46 | 20 | Silnik zasłony szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 47 | 20 | Zasilanie jednostki sterującej po stronie kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 48 | 20 | Zasilanie jednostki sterującej po stronie pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 49 | 7,5 | +15 Węzeł kierownicy, Connect, sterownik czujnika deszczu, układ klimatyzacji, podgrzewacz oleju napędowego, sterownik ochrony wolumetrycznej, sterownik przesuwania i ogrzewania lewego przedniego i prawego przedniego siedzenia, sterownik zestawu głośnomówiącego, ustawienia telefonu , tempomat, ściemniacz deski rozdzielczej, zasłona szyberdachu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 50 | 7,5 | System poduszek powietrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 51 | 7,5 | +15 Rozgałęzienie elektrycznego układu kierowniczego;
Jednostka kontroli ciśnienia w oponach. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 52 | 15 | Wycieraczka tylnej szyby;
Cewki przekaźników sterownika bagażnika; Zapalniczka. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 53 | 7,5 | +30 Tablica przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

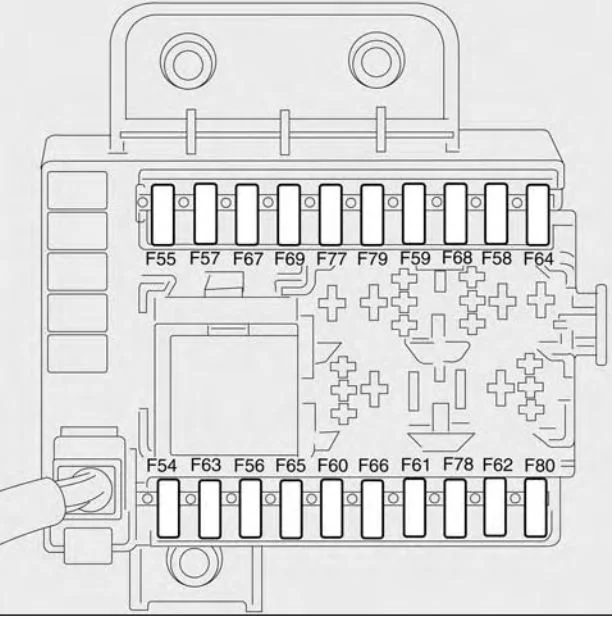

Bagażnik
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F 54 | 25 | +30 Wzmacniacz zewnętrznego systemu dźwiękowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 55 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 56 | 25 | +30 Sterowanie lewym przednim siedzeniem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 57 | 7,5 | Podgrzewanie fotela kierowcy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 58 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 59 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 60 | 25 | +30 Sterowanie prawym przednim siedzeniem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 61 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 62 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 63 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 64 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 65 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 66 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 67 | 7,5 | Podgrzewanie fotela pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 68 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 69 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 77 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 78 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 79 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 80 | — | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
