Fiat Argo i Cronos (2018-2021) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Argo i Cronos z lat: 2018, 2019, 2020, 2021. Fiat Argo i Cronos (2018-2021) to dwa modele samochodów wprowadzone na rynek przez włoskiego producenta Fiat. Oba auta należą do segmentu kompaktowych samochodów, oferując nowoczesny design, odpowiednie osiągi i różnorodne funkcje. Fiat Argo […]

05/15/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Argo i Cronos z lat: 2018, 2019, 2020, 2021.

Fiat Argo i Cronos (2018-2021) to dwa modele samochodów wprowadzone na rynek przez włoskiego producenta Fiat. Oba auta należą do segmentu kompaktowych samochodów, oferując nowoczesny design, odpowiednie osiągi i różnorodne funkcje.

Fiat Argo to kompaktowy hatchback, który zyskał uznanie ze względu na swoje stylowe i dynamiczne linie. Jego wygląd jest atrakcyjny i nowoczesny, a zastosowane detale, takie jak ostre reflektory, charakterystyczna atrapa chłodnicy i umieszczone wysoko tylne lampy, nadają mu pewną sportową elegancję. Wnętrze Argo jest dobrze zaprojektowane, oferując przestronność i komfort dla kierowcy i pasażerów. Materiały użyte do wykończenia są solidne, a deska rozdzielcza jest czytelna i ergonomiczna. Argo oferuje również różne opcje wyposażenia, takie jak system multimedialny, klimatyzacja, elektrycznie sterowane szyby i wiele innych.

Fiat Cronos natomiast to sedan oparty na platformie Argo. Ma podobny design do hatchbacka, ale z dodatkowym przestronnym bagażnikiem, co czyni go bardziej praktycznym w codziennym użytkowaniu. Cronos oferuje atrakcyjny wygląd z charakterystycznymi cechami marki Fiat, takimi jak duże reflektory i chromowana atrapa chłodnicy. Wnętrze jest dobrze wykonane i oferuje wygodne miejsca zarówno dla kierowcy, jak i pasażerów. Cronos posiada również różne opcje wyposażenia, w tym systemy multimedialne, klimatyzację automatyczną, tempomat i wiele innych funkcji.

Pod względem silników, Fiat Argo i Cronos oferują różne jednostki napędowe, w tym benzynowe i diesle o różnych pojemnościach i mocach. Dostępne są również różne skrzynie biegów, w tym manualne i automatyczne. Oba modele zapewniają przyzwoite osiągi, dobrą dynamikę jazdy i niskie zużycie paliwa.

Zobacz także:  Fiat Panda II (2003-2012) - schematy bezpieczników i przekaźników

Pod względem bezpieczeństwa, Fiat Argo i Cronos są wyposażone w poduszki powietrzne, systemy ABS, ESP i inne standardowe systemy bezpieczeństwa. W zależności od wersji i opcji wyposażenia, mogą być również dostępne dodatkowe funkcje, takie jak systemy wspomagające jazdę, np. asystent parkowania, systemy monitorowania martwego pola czy systemy utrzymywania pasa ruchu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

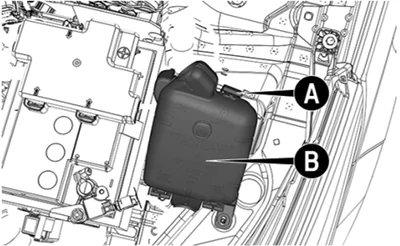

Znajduje się obok akumulatora.

Fiat Argo i Cronos (2018-2021) - schematy bezpieczników i przekaźników

  • Wymuś blokadę A w dół, aby zdjąć pokrywę.
  • zdejmij pokrywę B, przesuwając ją całkowicie do góry.
  • Po wymianie bezpiecznika upewnij się, że prawidłowo zamknąłeś pokrywę B.

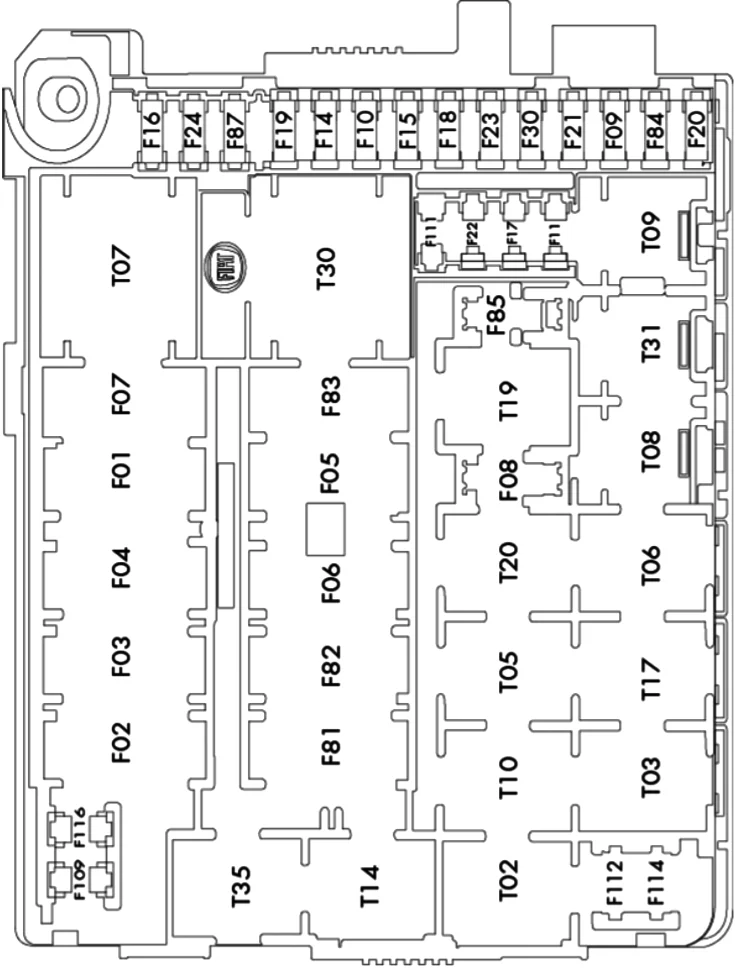

Fiat Argo i Cronos (2018-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 70A Zasilanie z jednostki centralnej deski rozdzielczej (komputer pokładowy).
F02 60A Zasilanie z jednostki centralnej deski rozdzielczej (komputer pokładowy).
F03 20A Włącza zasilanie.
F04 40A Zasilacz ABS (pompa).
F05 70A Centralne wspomaganie kierownicy elektryczne.
F06 30A Zasilanie wentylatora elektrycznego chłodnicy.
F07 40A Zasilanie wentylatora elektrycznego grzejnika w trybie awaryjnym.
F08 30A Zasilanie odmgławiacza tylnej szyby.
F09 Nieużywany.
F10 15A Moc głośnika.
F11 15A Elektroniczne zasilanie centralne wtrysku, sonda lambda, wariator fazowy, elektrozawór kanistra.
F14 15A Zasilanie skrzyni biegów GSR Comfort.
F15 7,5A Zasilanie selektora automatycznej skrzyni biegów.
F 16 15A Zasilanie za kluczem elektronicznej jednostki sterującej wtryskiem, jednostka sterująca automatycznej skrzyni biegów, selektor automatycznej skrzyni biegów.
F17 10 A Zasilanie elektronicznego układu wtryskowego, Czujnik obrotu (tylko pojazdy z silnikiem Etorq).
F18 7,5A Zasilanie elektronicznego zespołu wtryskowego, cewka przekaźnika T09 (Funkcja: zasilanie bezpieczników F11, F17 i F22).
F19 7,5A Zasilanie przekaźnika T05 (Funkcja: sprężarka klimatyzacji).
F20 10 A Zasilanie czujnika podciśnienia hamulca.
F21 15A Zasilanie przekaźnika T10 (funkcja: pompa paliwa).
F22 20A Elektroniczne centralne zasilanie wtrysku, dysze wtryskiwaczy.
F23 30A Zasilanie ABS (zawory).
F24 Nieużywany.
F30 Nieużywany.
F81 40A Zasilacz stabilizatora napięcia (Start&Stop)
F82 30A Zasilanie przekaźnika GSR Comfort (pompa).
F83 40A Zasilanie wentylatora elektrycznego skrzyni powietrznej przedziału pasażerskiego.
F84 Nieużywany
F85 Nieużywany
F87 Nieużywany.
F109 Nieużywany.
F111 10 A Zasilanie czujnika akumulatora (Start&Stop)
F112 15A Zasilacz stabilizowany radiowo (tylko dla pojazdów z systemem Start&Stop).
F114 10 A Zasilanie automatycznej skrzyni biegów.
F116 Nieużywany.
Zobacz także:  Fiat Tipo II (2015-2023) - schematy bezpieczników i przekaźników

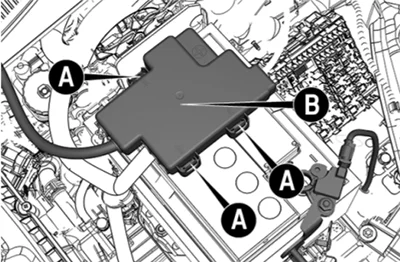

Centralny uchwyt bezpiecznika na dodatnim biegunie akumulatora

Drugi centralny uchwyt bezpiecznika znajduje się na dodatnim biegunie akumulatora. Aby uzyskać dostęp do bezpieczników, w zależności od wersji, należy nacisnąć trzy zamki oznaczone A i otworzyć pokrywę B.

Fiat Argo i Cronos (2018-2021) - schematy bezpieczników i przekaźników

W celu wymiany tych bezpieczników zwrócić się do ASO Fiata.



Przedział pasażerski

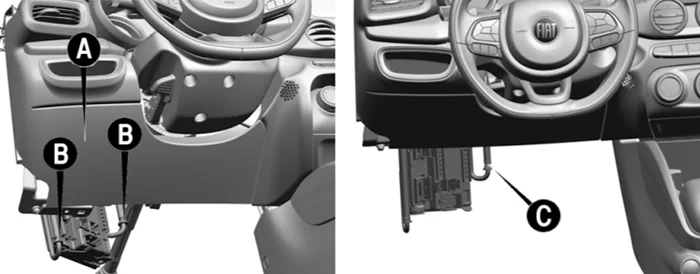

Sterownik znajduje się po lewej stronie kolumny kierownicy pod osłoną A a dostęp do bezpieczników uzyskuje się po naciśnięciu zatrzasków B, znajdujących się po wewnętrznej stronie drążków wspornika sterownika. Przesuń środek w dół przez pręty C aż do końca trasy.Fiat Argo i Cronos (2018-2021) - schematy bezpieczników i przekaźników

Zobacz także:  Fiat Panda III (2011-2023) - schematy bezpieczników i przekaźników

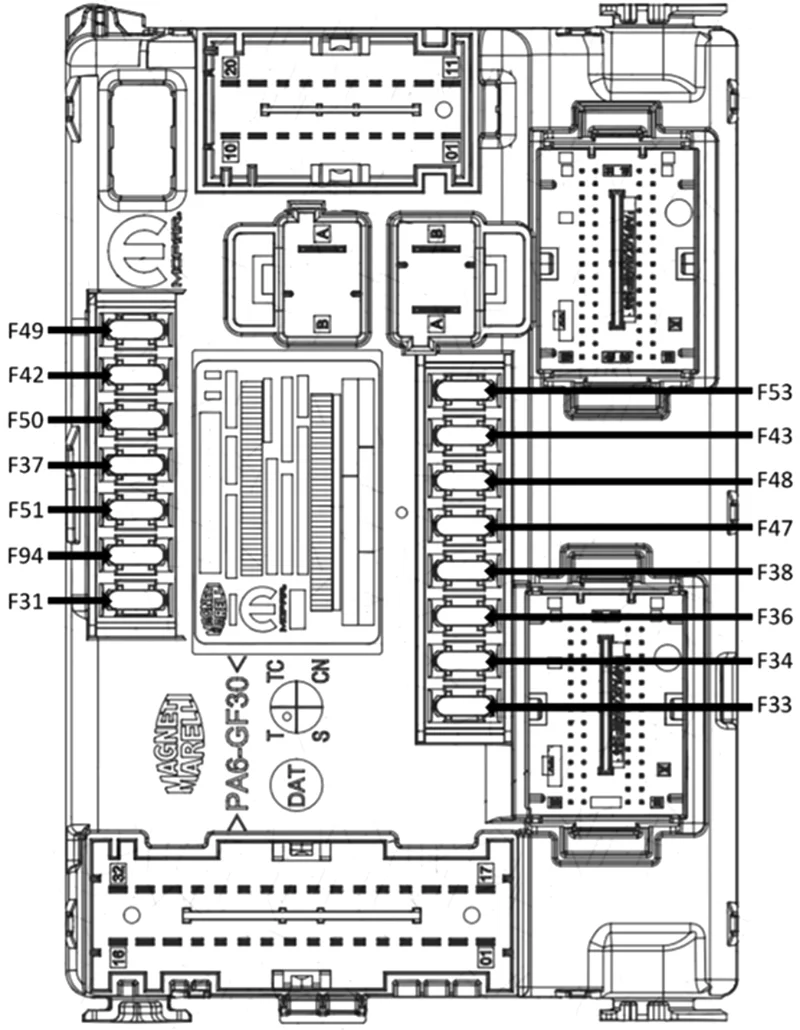

Fiat Argo i Cronos (2018-2021) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F31 7,5A Przekaźniki zasilania post-key T08 (funkcja: odmgławiacz tylnej szyby), T30 (funkcja: wentylator elektryczny skrzynki powietrznej).
F32 20A Zasilanie elektryczne tylnych szyb.
F34 20A Zasilanie elektryczne przednich szyb.
F36 15A Zasilanie elektryczne centralki szyb i lusterek, centralka alarmu OEM, alarm AM, złącze EOBD, centralka cyfrowa klimatyzacji, sterowanie na kierownicy, radio
F37 10 A Zasilacz słupkowy do tablicy rozdzielczej.
F38 20A Zasilanie elektrycznych zamków drzwi i bagażnika.
F42 7,5A Zasilanie za kluczem do sterownika ABS i elektrycznego układu kierowniczego.
F43 20A Zasilanie silnika spryskiwacza szyby przedniej/tylnej.
F47 20A Nie używany (bezpiecznik rezerwowy).
F48 20A Nie używany (bezpiecznik rezerwowy).
F49 7,5A Centralne zasilanie kluczykowe do czujnika parkowania, lusterka wewnętrznego elektrochromowego, czujnika deszczu, czujnika zmierzchowego, radia.
F50 7,5A Centralne zasilanie poduszek powietrznych na kluczyk, zasilanie systemów ASR, blokada paliwa i iTPMS.
F51 7,5A Zasilanie za kluczem pedału hamulca NF, kamera cofania, centralne polecenie na desce rozdzielczej, sterowanie przekaźnikami T30 (skrzynia powietrzna) i T05 (sprężarka klimatyzacji).
F53 7,5A Zasilanie wyłącznika zapłonu, przycisk rozrusznika, centralny dostęp bezkluczykowy, pedał hamulca NA, tablica przyrządów.
F94 15A Zasilanie na klucz z gniazdka 12V.
