Fiat Bravo (2007-2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Bravo z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014. Fiat Bravo (2007-2014) to kompaktowy samochód produkowany przez włoską markę Fiat jako następca modelu Bravo/Brava. Model ten został zaprojektowany z myślą o konkurowaniu z innymi popularnymi kompaktowymi hatchbackami na rynku europejskim. […]

05/15/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Bravo z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Fiat Bravo (2007-2014) to kompaktowy samochód produkowany przez włoską markę Fiat jako następca modelu Bravo/Brava. Model ten został zaprojektowany z myślą o konkurowaniu z innymi popularnymi kompaktowymi hatchbackami na rynku europejskim.

Pod względem designu, Fiat Bravo wyróżniał się nowoczesnym i dynamicznym wyglądem. Posiadał smukłe linie, zaokrąglone kształty i pewne sportowe akcenty, które nadawały mu charakterystyczny wygląd. Zarówno przednia, jak i tylna część samochodu były starannie zaprojektowane, a szczegóły stylistyczne dodawały mu atrakcyjności.

Wnętrze Fiata Bravo było dobrze zaprojektowane i oferowało przyjemną atmosferę dla kierowcy i pasażerów. Materiały użyte we wnętrzu były solidne, a wykończenie wnętrza było staranne. Deska rozdzielcza była ergonomiczna i intuicyjna w obsłudze, a fotele zapewniały odpowiedni komfort podczas jazdy.

Fiat Bravo oferował różne warianty silnikowe, w tym jednostki benzynowe i turbodiesle o różnych pojemnościach i mocach. Dostępne były również różne skrzynie biegów, w tym manualne i automatyczne, co pozwalało dostosować samochód do indywidualnych preferencji. Jazda była przyjemna i komfortowa, a samochód oferował odpowiednie osiągi w swojej klasie.

Pod względem bezpieczeństwa, Fiat Bravo był wyposażony w poduszki powietrzne, systemy ABS, ESP i inne standardowe systemy bezpieczeństwa. Model ten zdobył dobre wyniki w testach zderzeniowych Euro NCAP, co świadczyło o jego solidnej konstrukcji i dbałości o bezpieczeństwo pasażerów.

Fiat Bravo oferował również różne opcje wyposażenia, w zależności od wersji i preferencji klienta. Można było znaleźć takie elementy jak klimatyzacja, system audio, system nawigacji, tempomat i wiele innych, które podnosiły komfort jazdy i wygodę podróżowania.

Zobacz także:  Fiat Punto 2012 (2018) - schematy bezpieczników i przekaźników

W czasie produkcji, Fiat Bravo zyskał pewne uznanie i był dobrze przyjęty na rynku. Ceniono go za atrakcyjny wygląd, przestronne wnętrze, solidne osiągi i przyzwoitą jakość wykonania. Jednak konkurencja w segmencie kompaktowych hatchbacków była silna, co miało wpływ na jego pozycję na rynku.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

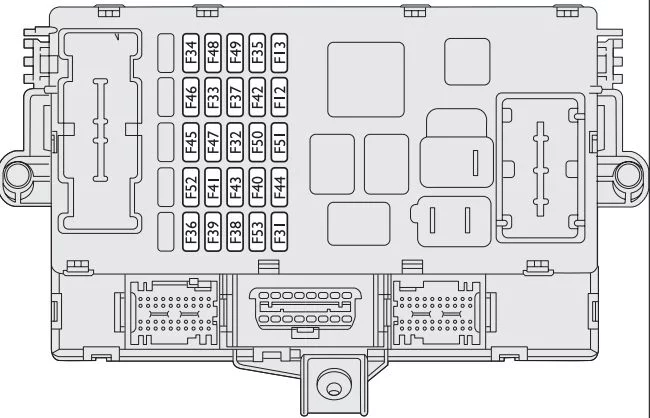

Skrzynka bezpieczników w desce rozdzielczej

Fiat Bravo (2007-2014) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Układ korekcji ustawienia reflektorów (wersje z reflektorami wyładowczymi) F13 15
System korekcji ustawienia reflektorów (wersje z reflektorami halogenowymi) F13 7,5
Cewki zdalnego przełącznika na skrzynce bezpieczników w komorze silnika (CVM)/ Jednostka sterująca Body Computer (NBC) F31 5
Subwoofer systemu Hi-Fi F32 15
Tylne lewe okno elektryczne F33 20
Tylne prawe okno elektryczne F34 20
Sterowanie pedałem hamulca (styk normalnie zamknięty NC)/czujnik wody w oleju napędowym/przepływomierz F35 5
Centralka systemu otwierania drzwi (CGP) (otwieranie/zamykanie drzwi, bezpieczny zamek, odryglowanie tylnej klapy) F36 20
Sterowanie pedałem hamulca (styk normalnie zamknięty NA)/tablica przyrządów (NQS)/jednostki sterujące lampami wyładowczymi w przednich reflektorach F37 7,5
System dźwiękowy/Ustawienia wstępne systemu dźwiękowego/Connect Nav +/Blu&Me System/Syrena alarmowa (CSA)/System alarmowy w lampie sufitowej/System chłodzenia wewnętrznego/Jednostka kontroli ciśnienia w oponach (CPP)/Gniazdo diagnostyczne/Tylne lampy sufitowe F39 10
Podgrzewana tylna szyba F40 30
Elektryczne odmrażacze lusterek zewnętrznych/odszraniacze na przednich dyszach F41 7,5
Jednostka sterująca układu hamulcowego (NFR)/czujnik odchylenia (YRS) F42 5
Wycieraczka szyby przedniej/szyba przednia/spryskiwacz szyby tylnej dwukierunkowy układ pompy silnika na trzonie kolumny kierownicy F43 30
Aktualne gniazdko/zapalniczka F44 15
Moc silnika szyberdachu F46 20
Szyba przednia (lewa strona) F47 20
Szyba przednia (prawa strona) F48 20
Panel sterowania awaryjnego (oświetlenie)/Panel sterowania środkowym prawym i lewym odgałęzieniem (oświetlenie, wyłącznik ASR)/ Elementy sterujące na kierownicy (oświetlenie)/Panel sterowania na przednim świetle sufitowym (oświetlenie)/ Centralka alarmowa systemu ochrony objętości (dezaktywacja)/Zasilanie szyberdach (jednostka sterująca, oświetlenie kontrolne)/czujnik deszczu/czujnik światła dziennego na lusterku/przyciski aktywacji ogrzewania przednich foteli F49 5
Jednostka sterująca poduszką powietrzną (NAB) F50 7,5
Wewnętrzny układ chłodzenia/Ustawienia wstępne systemu nagłośnienia/Connect Nav+/Blu&Me jednostka sterująca/Jednostka sterująca czujnika parkowania (NSP)/Czujnik jakości powietrza (AQS)/Automatyczna klimatyzacja/Elektryczne lusterka zewnętrzne (ruchome, składane)/ Monitorowanie ciśnienia w oponach jednostka sterująca (CPP) F51 5
Wycieraczka tylnej szyby F52 15
Tablica przyrządów (NQS) F53 7,5
F38
F45
Zobacz także:  Fiat Strada i RAM 700 (2021-2022) - schematy bezpieczników i przekaźników

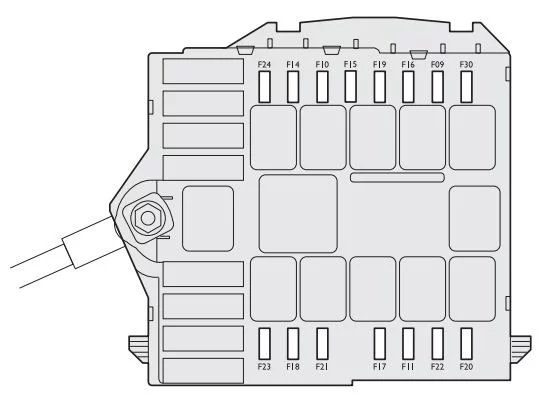

Skrzynka bezpieczników w komorze silnika (obok akumulatora)

Fiat Bravo (2007-2014) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Przednie światło przeciwmgielne/światło zakrętowe, prawe F09 7,5
Prawy reflektor świateł drogowych F14 7,5
Lewy reflektor świateł drogowych F15 7,5
Przednie światło przeciwmgielne/światło zakrętowe, lewe F30 7,5
Klakson jednotonowy F10 10
Obciążenia wtórne systemu diagnostyki silnika (sonda lambda, elektrozawór kanistra, elektrozawór systemu PDA, elektrozawór EGR, elektrozawór przepustnicy, elektrozawór VGT, sterownik podgrzewania świec żarowych) F11 15
Jednostka sterująca silnika (NCM) F 16 7,5
Jednostka sterująca silnika (NCM) F17 10
Jednostka sterująca silnika (NCM) F18 10
Kompresor kondycjonera F19 7,5
Pompa silnika spryskiwaczy reflektorów F20 20
Pompa paliwa na zbiorniku F21 15
Obciążenia podstawowe systemu diagnostyki silnika (wtryskiwacze, cewki zapłonowe) F22 15
Obciążenia podstawowe systemu diagnostyki silnika (wtryskiwacze, cewki zapłonowe, sterownik silnika dla wersji diesla) F22 20
Jednostka sterująca układu hamulcowego (NFR) (elektroniczna jednostka sterująca, zawory elektromagnetyczne) F23 30
Elektryczna jednostka sterująca układu kierowniczego (NGE) F24 7,5
Zobacz także:  Fiat Bravo i Brava (1995-2003) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników w bagażniku (opcja)

Fiat Bravo (2007-2014) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Ogrzewanie/ruch lewego przedniego siedzenia F56 30
Ogrzewanie/ruch prawego przedniego siedzenia F60 30
Ogrzewanie/ruch lewego przedniego siedzenia F67 10
Ogrzewanie/ruch prawego przedniego siedzenia F68 10



Bezpiecznik odpowiedzialne za światła

Światła Bezpiecznik Ampery [A] Skrzynka bezpiecznikowa
Światło mijania prawe (reflektory kwarcowo-jodowe) F12 7,5 Panel
Prawe światła mijania (reflektory biksenonowe) F12 15 Panel
Światło mijania lewe (reflektory kwarcowo-jodowe) F13 7,5 Panel
Światło mijania lewe (reflektory biksenonowe) F13 15 Panel
Światło cofania F35 5 Panel
Trzecie światło stop F37 7,5 Panel
Tylne światło przeciwmgielne (po stronie kierowcy) F53 7,5 Panel
Przednie światło przeciwmgielne/światło zakrętowe, prawe F09 7,5 Komora silnika
Prawy reflektor świateł drogowych F14 7,5 Komora silnika
Lewy reflektor świateł drogowych F15 7,5 Komora silnika
Przednie światło przeciwmgielne/światło zakrętowe, lewe F30 7,5 Komora silnika
