Fiat 500 (2010-2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500 z lat: 2010, 2011, 2012, 2013, 2014. Fiat 500 w wersji z lat 2010-2014 to kontynuacja popularnego modelu, który odwołuje się do klasycznego stylu oryginalnego Fiata 500 z lat 60. Ten mały samochód miejski charakteryzuje się uroczym designem, kompaktowymi rozmiarami i […]

05/15/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500 z lat: 2010, 2011, 2012, 2013, 2014.

Fiat 500 w wersji z lat 2010-2014 to kontynuacja popularnego modelu, który odwołuje się do klasycznego stylu oryginalnego Fiata 500 z lat 60. Ten mały samochód miejski charakteryzuje się uroczym designem, kompaktowymi rozmiarami i przyjemną jazdą, co czyni go popularnym wyborem wśród kierowców poszukujących stylowego i praktycznego samochodu.

Pod względem stylistycznym, Fiat 500 (2010-2014) zachowuje oryginalne kształty, które czynią go niezwykle rozpoznawalnym na drodze. Ma zaokrąglone linie, charakterystyczne reflektory i urocze proporcje, które dodają mu niepowtarzalnego uroku. Ponadto, dostępne są różne warianty kolorystyczne i personalizacyjne, co pozwala właścicielom dostosować samochód do swojego gustu.

Wnętrze Fiata 500 (2010-2014) jest stylowe i ergonomiczne. Pomimo niewielkich rozmiarów, zapewnia komfortowe siedzenia zarówno dla kierowcy, jak i pasażerów. Wnętrze jest dobrze zaprojektowane, z przyjaznym dla użytkownika układem deski rozdzielczej i intuicyjnymi elementami sterującymi. Jednak ze względu na rozmiar samochodu, przestrzeń bagażowa jest ograniczona.

Fiat 500 (2010-2014) oferuje różne opcje silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe. Moc silników może się różnić w zależności od wariantu, ale w ogólności oferują one wystarczającą dynamikę do poruszania się po mieście. Ponadto, niskie zużycie paliwa sprawia, że jest to ekonomiczny wybór dla codziennych podróży.

Zobacz także:  Fiat Multipla II (2004-2010) - schematy bezpieczników i przekaźników

Wyposażenie i technologia w Fiata 500 (2010-2014) są na zadowalającym poziomie. W zależności od wersji, można znaleźć takie elementy jak klimatyzacja, system multimedialny, elektryczne sterowanie szybami i lusterkami, systemy bezpieczeństwa (ABS, ESP, poduszki powietrzne) oraz wiele innych opcji, które podnoszą komfort i bezpieczeństwo jazdy.

Fiat 500 (2010-2014) cieszy się dużą popularnością wśród osób poszukujących stylowego i praktycznego samochodu miejskiego. Jego unikalny design, niewielkie rozmiary i łatwość parkowania sprawiają, że jest idealnym wyborem do poruszania się po zatłoczonych ulicach. Dodatkowo, Fiat 500 ma duży krąg fanów, którzy cenią jego retro-chic charakter.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat Croma (2010-2011) - schematy bezpieczników i przekaźników

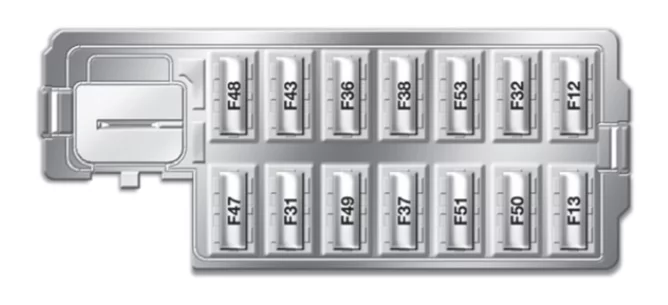

Skrzynka bezpieczników w desce rozdzielczej

Wewnętrzna tablica bezpieczników jest częścią modułu kontroli nadwozia (BCM) i znajduje się po stronie kierowcy pod tablicą rozdzielczą.

Fiat 500 (2010-2014) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Zasilanie prawego światła mijania F12 7,5
Zasilanie jednostki sterującej lewego światła mijania i regulacji kierunku reflektorów F13 7,5
Światła przednich i tylnych lamp sufitowych;

Lampki sufitowe w bagażniku i drzwiach.

F32 7,5
Gniazdo diagnostyczne;

Radio samochodowe;

Klimatyzacja;

EOBD.

F36 10
Wyłącznik świateł stopu;

Węzeł tablicy rozdzielczej.

F37 5
Centralny zamek drzwi F38 20
Pompa spryskiwacza przedniej szyby i tylnej szyby F43 15
Elektryczna szyba po stronie kierowcy F47 20
Elektryczna szyba po stronie pasażera F48 20
Czujnik parkowania;

Przełączniki podświetlenia;

Elektryczne lusterka.

F49 5
Przełącznik radia samochodowego;

Konwergencja;

System klimatyzacji;

Światła stopu;

Sprzęgło.

F51 7,5
Węzeł tablicy przyrządów F53 5

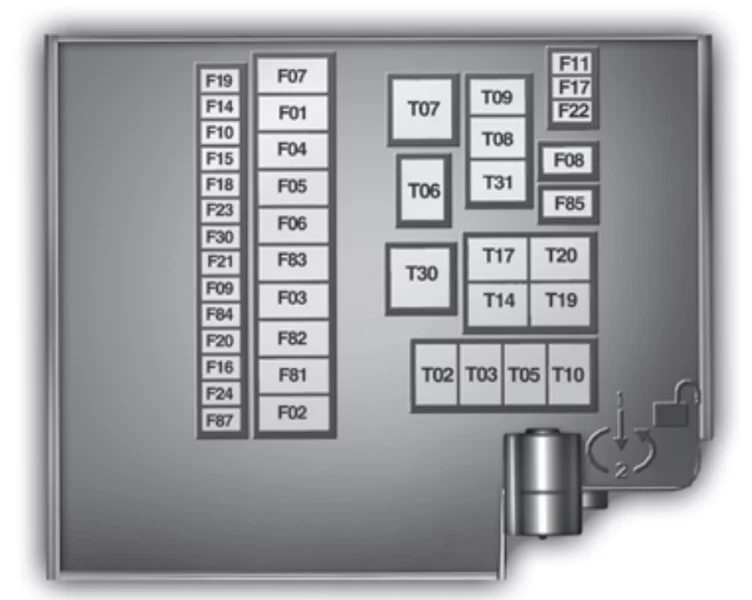

Skrzynka bezpieczników w komorze silnika

Znajduje się po prawej stronie komory silnika, obok akumulatora.

Aby uzyskać dostęp, odkręć śrubę, naciśnij zaczepy zwalniające i zdejmij pokrywę.
Numer identyfikacyjny elementu elektrycznego odpowiadającego każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.

Fiat 500 (2010-2014) - schematy bezpieczników i przekaźników
Opis Numer Ampery [A]
Wentylator systemu klimatyzacji F08 30
Przyczepa F09 15
Brzęczyki F10 15
Układ sterowania silnikiem (obciążenia wtórne) F11 10
Reflektory główne F14 15
Silnik szyberdachu F15 20
Podgrzewana tylna szyba;

Odmgławiacze lusterek.

F20 30
Reflektory przeciwmgielne F30 15
Gniazdo przednie (z wtyczką zapalniczki lub bez) F85 15

Przekaźniki

Opis Przekaźnik Ampery [A]
Reflektory główne T02 20
Brzęczyki T03 20
Kompresor kondycjonera T05 20
Jednobiegowy wentylator chłodzący silnik;

Wentylator chłodzący silnik o niskiej prędkości.

T06 30
Wentylator chłodzący silnik o dużej prędkości T07 50
Wentylator systemu klimatyzacji T08 30
Układ sterowania silnikiem (przekaźnik główny) T09 30
Zapasowy T10 20
Reflektory przeciwmgielne T14 20
Pompa paliwowa T17 30
Odmgławianie T19 30
Zapobieganie uruchomieniu dzięki zrobotyzowanej skrzyni biegów T20 30
Pompa blokująca skrzynię biegów Dualogic T30 50
Gniazdo przednie (z wtyczką zapalniczki lub bez) T31 30
