W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500 z lat: 2015, 2016, 2017, 2018, 2019.

Fiat 500 (2015-2019) to wyjątkowy model, który kontynuuje dziedzictwo oryginalnego Fiatu 500 z lat 50. i 60. XX wieku. Ten mały samochód miejski odzwierciedla charakterystyczną stylistykę i urok poprzednika, jednocześnie oferując nowoczesne funkcje i udoskonalenia.

Pod względem designu, Fiat 500 (2015-2019) wyróżnia się charakterystycznym stylem retro z zaokrąglonymi kształtami, wesołym wyglądem i kolorowymi opcjami lakieru. Ten mały samochód jest niezwykle uroczy i przyciąga wzrok na ulicy. Dostępne są również różne warianty nadwozia, takie jak hatchback, kabriolet i kombi, co daje większy wybór dla kierowców.

Wnętrze Fiata 500 jest przytulne, ergonomiczne i pełne charakteru. Mimo kompaktowych rozmiarów, kabina oferuje wystarczającą przestrzeń dla kierowcy i pasażerów. Materiały są dobrze wykonane, a wykończenie jest starannie dopracowane. Charakterystyczne elementy stylistyczne, takie jak okrągłe zegary i kolorowe akcenty, dodają wnętrzu unikalnego uroku. Opcjonalnie dostępne są funkcje, takie jak skórzane tapicerki, system multimedialny i zaawansowane rozwiązania technologiczne.

Pod względem osiągów, Fiat 500 (2015-2019) oferuje różne opcje silników, w tym ekonomiczne jednostki benzynowe, jak również bardziej dynamiczne warianty, takie jak sportowy model Abarth. Dzięki niewielkim rozmiarom i zwrotnej charakterystyce, Fiat 500 jest idealny do poruszania się po zatłoczonych miastach i cieszenia się dynamicznym prowadzeniem.

Fiat 500 (2015-2019) nie tylko zachwyca stylem i wydajnością, ale również oferuje zaawansowane funkcje bezpieczeństwa. Systemy takie jak kontroli trakcji i stabilizacji, system monitorowania ciśnienia w oponach, systemy wspomagające awaryjne hamowanie i asystenta pasa ruchu pomagają utrzymać bezpieczeństwo na drodze.

Zobacz także:  Fiat 500X (2020) - schematy bezpieczników i przekaźników

Ponadto, Fiat 500 (2015-2019) jest również przyjazny dla środowiska. Modele z silnikami benzynowymi charakteryzują się niskim zużyciem paliwa i emisją CO2, a niektóre wersje są dostępne w wersji elektrycznej, co zapewnia zerową emisję spalin.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

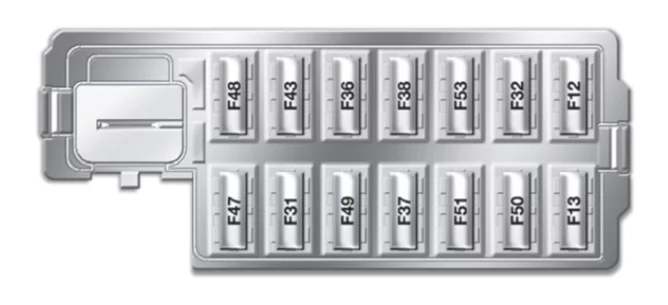

Skrzynka bezpieczników w desce rozdzielczej

Wewnętrzna tablica bezpieczników jest częścią modułu kontroli nadwozia (BCM) i znajduje się po stronie kierowcy pod tablicą rozdzielczą.

Fiat 500 (2015-2019) - schematy bezpieczników i przekaźników
Numer Mini bezpiecznik Opis
1 F12 7,5 A Brązowy Zasilanie prawego światła mijania
2 F32 5 A Tan Przednie i tylne lampy sufitowe;

Lampy sufitowe w bagażniku i drzwiach.

3 F53 5 A Tan Węzeł panelu przyrządów
4 F38 20 A żółty Centralny zamek do drzwi
5 F36 10 A czerwony Gniazdo diagnostyczne;

Radio samochodowe;

System klimatyzacji.

6 F43 20 A żółty Pompa spryskiwacza przedniej szyby i tylnej szyby
7 F48 20 A żółty Elektryczna szyba po stronie pasażera
8 F13 7,5 A Brązowy Lewe światło mijania, poziomowanie reflektorów
9 F50 7,5 A Brązowy Poduszka powietrzna
10 F51 5 A Tan Przełącznik radia samochodowego;

System kontroli klimatu;

Światło stopu;

Sprzęgło.

11 F37 5 A Tan Wyłącznik światła stopu;

Węzeł tablicy rozdzielczej.

12 F49 5 A Tan Lusterko zewnętrzne;

GPS;

Lusterko elektryczne;

Czujnik parkowania.

13 F31 5 A Tan Zapłon;

Kontrola klimatyzacji.

14 F47 20 A żółty Elektryczna szyba po stronie kierowcy

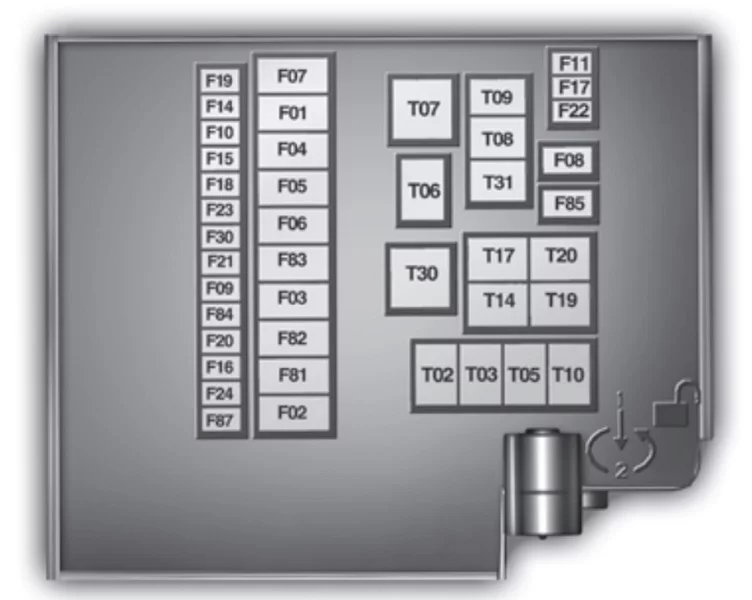

Skrzynka bezpieczników w komorze silnika

Znajduje się po prawej stronie komory silnika, obok akumulatora.

Aby uzyskać dostęp, odkręć śrubę, naciśnij zaczepy zwalniające i zdejmij pokrywę.
Numer identyfikacyjny elementu elektrycznego odpowiadającego każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.

Fiat 500 (2015-2019) - schematy bezpieczników i przekaźników
Wgłębienie Maksymalny bezpiecznik Mini bezpiecznik Opis
F01 60 Amp niebieski Kontroler nadwozia
F02 20 A żółty Wzmacniacz dźwięku
F03 20 A żółty Stacyjka
F04 40 A pomarańczowy Pompa przeciwblokująca hamulca
F05 70 Amp Tan Elektryczne wspomaganie kierownicy
F06 20 A żółty Wentylator chłodnicy — pojedyncza prędkość
F06 30 A zielony Wentylator chłodnicy — niska prędkość
F07 40 A pomarańczowy Wentylator chłodnicy — wysoka prędkość
F08 40 A pomarańczowy Silnik dmuchawy
F09 10 A czerwony Układ napędowy
F10 10 A czerwony Klakson
F11 15 A niebieski Układ napędowy
F11 10 A czerwony Układ napędowy (Multiair — zależnie od wyposażenia)
F14 5 A Tan Światła drogowe (migawka)
F15 15 A niebieski Zapalniczka
F 16 7,5 A Brązowy Skrzynia biegów
F17 25 A Wyczyść Układ napędowy (Multiair — zależnie od wyposażenia)
F17 15 A niebieski Układ napędowy
F18 15 A niebieski Układ napędowy
F18 5 A Tan Układ napędowy (Multiair — zależnie od wyposażenia)
F19 7,5 A Brązowy Klimatyzacja
F20 15 A niebieski Podgrzewane siedzenia — jeśli są na wyposażeniu
F21 15 A niebieski Pompa paliwowa
F22 20 A żółty Układ napędowy
F23 20 A żółty Zawory przeciwblokujące hamulca
F24 7,5 A Brązowy System kontroli stabilności
F30 15 A niebieski Światła przeciwmgielne
F82 30 A zielony Szyberdach/kabriolet górny
F83 20 A żółty Pompa chłodząca — jeśli jest na wyposażeniu
F84 10 A czerwony Skrzynia biegów
F85 30 A zielony Tylny odszraniacz
F87 5 A Tan Tylny odszraniacz
F90 5 A Tan Podgrzewane lusterka — jeśli są na wyposażeniu

Przekaźniki

Opis Przekaźnik Ampery [A]
Reflektory główne T02 20
Brzęczyki T03 20
Kompresor kondycjonera T05 20
Jednobiegowy wentylator chłodzący silnik;

Wentylator chłodzący silnik o niskiej prędkości.

T06 30
Wentylator chłodzący silnik o dużej prędkości T07 50
Wentylator systemu klimatyzacji T08 30
Układ sterowania silnikiem (przekaźnik główny) T09 30
Zapasowy T10 20
Reflektory przeciwmgielne T14 20
Pompa paliwowa T17 30
Odmgławianie T19 30
Zapobieganie uruchomieniu dzięki zrobotyzowanej skrzyni biegów T20 30
Pompa blokująca skrzynię biegów Dualogic T30 50
Gniazdo przednie (z wtyczką zapalniczki lub bez) T31 30
