W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Cupry Leon II z lat: 2022, 2023.

Cupra Leon to sportowa odmiana popularnego modelu kompaktowego marki SEAT, wyodrębniona jako osobna marka sportowa o nazwie Cupra. Oto kilka informacji na temat modelu Cupra Leon:

  1. Sportowy Charakter: Cupra Leon to model o sportowym charakterze, który łączy wydajność z praktycznością. Zaprojektowany jest z myślą o osobach, które cenią dynamiczną jazdę i wyjątkowy design.
  2. Wersje Mocy: Cupra Leon jest oferowany w różnych wersjach mocy, w tym zarówno z silnikami benzynowymi, jak i hybrydowymi plug-in. Oferuje to klientom wybór pod względem osiągów i efektywności paliwowej.
  3. Wygląd Zewnętrzny: Zewnętrzny wygląd Cupra Leona jest charakterystyczny dla marki, z agresywnie stylizowanymi zderzakami, większymi wlotami powietrza i miedzianymi akcentami. Wersje Cupra wyróżniają się od standardowych modeli SEAT.
  4. Technologia i Wyposażenie: Cupra Leon jest wyposażony w zaawansowane systemy technologiczne, w tym systemy asystujące kierowcy, systemy multimedialne i systemy łączności. W zależności od wersji, oferowane są również luksusowe funkcje, takie jak skórzane fotele czy zaawansowane systemy audio.
  5. Napęd na Wszystkie Koła: Wersje Cupra Leon są często oferowane z napędem na wszystkie koła, co przekłada się na lepszą trakcję i stabilność, zwłaszcza podczas dynamicznej jazdy.
  6. Wersje Specjalne: Marka Cupra czasami prezentuje limitowane wersje specjalne modelu Leon, które mogą zawierać jeszcze bardziej zaawansowane osiągi, stylowe dodatki lub unikalne elementy designu.
  7. Zawody Motorsportowe: Cupra Leon jest także obecny w świecie motorsportu. Marka uczestniczy w różnych seriach wyścigowych, takich jak TCR, prezentując potencjał sportowy swoich modeli.
Zobacz także:  Cupra Ateca (2020) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki wewnątrz pojazdu

Cupra Leon II (2022-2023) - schematy bezpieczników i przekaźników

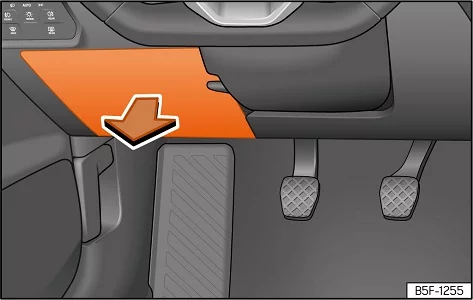

Deska rozdzielcza po stronie kierowcy: pokrywa skrzynki bezpieczników.

Otwieranie i zamykanie skrzynki bezpiecznikowej znajdującej się poniżej tablicy rozdzielczej
  • Otwieranie: złożyć pokrywę w dół.
  • Zamykanie: unieść pokrywę do góry do momentu słyszalnego zamknięcia.
Rozpoznawanie bezpieczników pod deską rozdzielczą po kolorach
Kolor Amperaż
Jasnobrązowy 5
Brązowy 7,5
Czerwony 10
Niebieski 15
Żółty 20
Biały lub przezroczysty 25
Zielony 30
Pomarańczowy 40

Cupra Leon II (2022-2023) - schematy bezpieczników i przekaźników

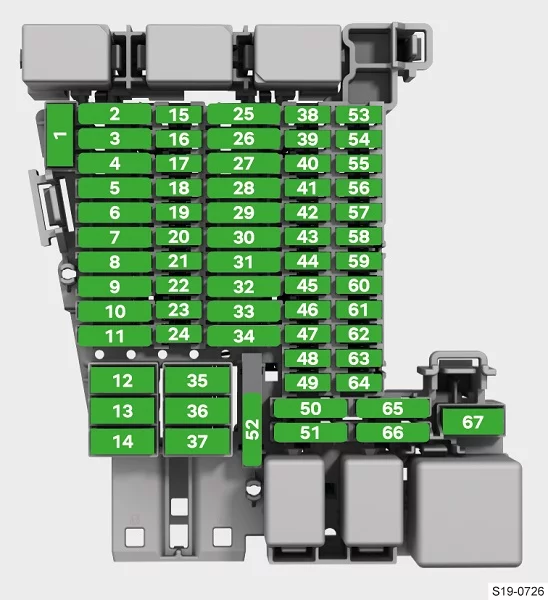

Numer Opis / Ampery [A]
3 Przyczepa 25
4 SCR, Adblue 20
5 Dźwignia zmiany biegów skrzyni automatycznej 25
6 Oświetlenie wnętrza 30
8 Dach otwierany 20
7 Podgrzewane fotele 30
9 Drzwi lewe 30
11 Przyczepa 15
12 Światła z prawej strony 40
13 Centralny zamek 40
14 Beats Audio CAN i MOST. 30
16 Poduszka powietrzna 7,5
17 SCR, przekaźnik silnika, 1,5 10
18 KESSY 7,5
19 Tablica przyrządów 7,5
20 Centrum Łączności 7,5
21 Kamera cofania 7,5
24 Jednostka sterująca sprzęgła 4×4 Haldex 15
25 Przednie pasy bezpieczeństwa RGS+EBSS 25
26 Prawe drzwi 30
27 Przednie pasy bezpieczeństwa RGS+EBSS 25
28 PHEV. Wyłączanie układu wysokiego napięcia do czynności ratowniczych. Oznaczenie za pomocą żółtej plakietki. 10
29 Przyczepa 15
30 Radio 30
31 Przyczepa 25
34 Gniazdo zasilania 230V 30
35 Świata z lewej strony 40
36 Nawiew klimatyzacji 40
37 Elektrycznie sterowana pokrywa bagażnika 30
39 Podgrzewanie kierownicy 10
40 Alarmowy sygnał dźwiękowy 7,5
41 Bramka 7,5
42 Dźwignia zmiany biegów skrzyni automatycznej 7,5
43 Panel sterowania klimatyzacji i ogrzewania, ogrzewanie tylnej szyby, sprężarka AA 10
44 Diagnostyka, przełącznik hamulca ręcznego, przełącznik świateł, światło cofania, oświetlenie wnętrza, podświetlenie progów 7,5
45 Kolumna kierownicy 7,5
46 Wyświetlacz radia 7,5
47 Tryb jazdy. 10
48 USB 7,5
52 Gniazdo zasilania 12 V 20
58 Czujniki parkowania, jednostka sterująca Asystenta Parkowania, kamera przednia, radar 7,5
59 Przełącznik światła cofania, czujnik klimatyzacji, elektrochromatyczne lusterko 7,5
60 Diagnostyka, jednostka sterująca reflektorów, regulacja wysokości reflektorów 7,5
61 Rozrusznik; czujnik sprzęgła 7,5
65 Wzmacniacz dźwięku 10
66 Wycieraczka tylnej szyby 15
67 Ogrzewanie tylnej szyby 30
Zobacz także:  Cupra Formentor (2019-2020) - schematy bezpieczników i przekaźników
Wbudowany bezpiecznik / Ampery
Tylne gniazda zasilania 230 V 30
Elektrycznie regulowany fotel kierowcy 15

Bezpieczniki w komorze silnika

Cupra Leon II (2022-2023) - schematy bezpieczników i przekaźników

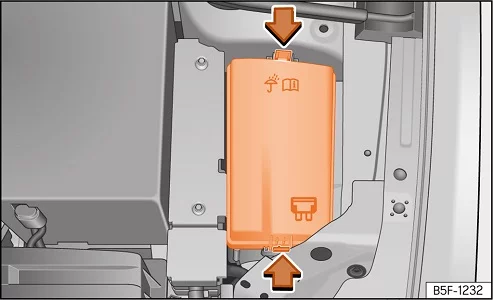

W komorze silnika: pokrywa skrzynki bezpieczników.

Otwieranie skrzynki bezpiecznikowej w komorze silnika
  • Otwarcie pokrywy silnika.
  • Nacisnąć zaczepy blokujące w celu zwolnienia pokrywy skrzynki bezpiecznikowej.
  • Następnie unieść pokrywę.
  • Aby zamocować pokrywę, należy umieścić ją na skrzynce bezpiecznikowej. Wcisnąć zaczepy blokujące w dół aż do słyszalnego kliknięcia.
Zobacz także:  Cupra Formentor (2021) - schematy bezpieczników i przekaźników

Cupra Leon II (2022-2023) - schematy bezpieczników i przekaźników

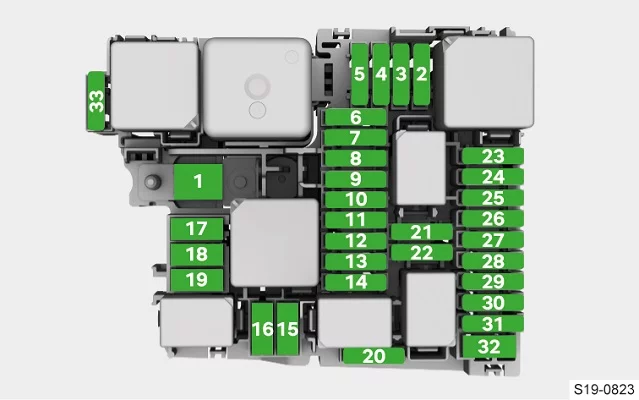

Numer Opis / Ampery [A]
2 Moduł sterujący silnika 7,5
3 Moduł sterujący pompy paliwa 7,5/10/20
4 Sygnał lewego reflektora KL 30 15
5 Sygnał prawego reflektora KL 30 15
7 Pompa automatycznej skrzyni biegów 30
8 Sygnał serwo hamulca KL 30 40
9 Sygnał dźwiękowy 15
10 Spryskiwacz przedniej szyby 30
11 Chłodzenie PHEV 7,5
12 Moduł sterujący automatycznej skrzyni biegów 15/30
13 Jednostka sterująca układu ESP 25
14 Ogrzewanie postojowe 20
15 Jednostka sterująca układu ESP 40
16 PHEV, jednostka automatycznej skrzyni biegów 50
17 PTC 40
18 PTC 40
20 Przedni mechanizm różnicowy 15
21 Moduł sterujący silnika 7,5
22 Rozrusznik 30
23 Moduł sterujący silnika (diesel / benzyna) 15
24 Czujniki silnika 7,5/10
25 Czujniki silnika 7,5/10
26 Zasilanie silnika 7,5/10
27 Sonda lambda 10/15
28 Silnik 10/20
29 Moduł sterujący pompy paliwa 15/20/30
30 Pompa ciśnieniowa 1,0 10
33 PTC 40
