W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Cupry Ateca z lat: 2019.
Cupra Ateca to sportowy crossover kompaktowy zaprojektowany i produkowany przez hiszpańską markę Cupra, będącą oddzielnym działem sportowym koncernu SEAT. Samochód został zaprezentowany w 2018 roku i jest jednym z pierwszych modeli wprowadzonych na rynek przez nowo utworzoną markę Cupra.
Cupra Ateca jest wersją sportową popularnego modelu SEAT Ateca. Samochód ten łączy cechy sportowego charakteru z praktycznością i przestronnością typową dla segmentu crossoverów. Z zewnątrz wyróżnia się agresywnym, sportowym designem, który obejmuje m.in. większe wloty powietrza, charakterystyczne detale i akcenty w kolorze miedzi (który jest symbolem marki Cupra).
Pod maską Cupra Ateca znajduje się silnik o wysokich osiągach. Wersja standardowa jest napędzana przez turbodoładowany silnik benzynowy o pojemności 2.0 litra, który generuje znaczną moc. Dzięki temu samochód osiąga imponujące przyspieszenie i wysoką prędkość maksymalną. Napęd jest przekazywany na cztery koła poprzez system napędu na wszystkie koła (4Drive), co dodatkowo podkreśla charakter sportowego crossovera.
Wnętrze Cupra Ateca łączy sportowy charakter z komfortem i technologią. Znajdziemy tam sportowe fotele, elementy wykończenia w charakterystycznym miedzianym kolorze marki Cupra oraz zaawansowany system multimedialny zintegrowany z ekranem dotykowym.
Cupra Ateca wyróżnia się także elastycznym zawieszeniem, które pozwala na dynamiczną jazdę, a jednocześnie zapewnia komfort na dłuższych trasach. Samochód oferuje różne tryby jazdy, które pozwalają dostosować charakterystykę jazdy do preferencji kierowcy.
Kolory bezpieczników
| Kolor | Ampery [A] |
|---|---|
| czarny | 1 |
| purpurowy | 3 |
| jasnobrązowy | 5 |
| brązowy | 7.5 |
| czerwony | 10 |
| niebieski | 15 |
| żółty | 20 |
| biały lub przezroczysty | 25 |
| zielony | 30 |
| pomarańczowy | 40 |

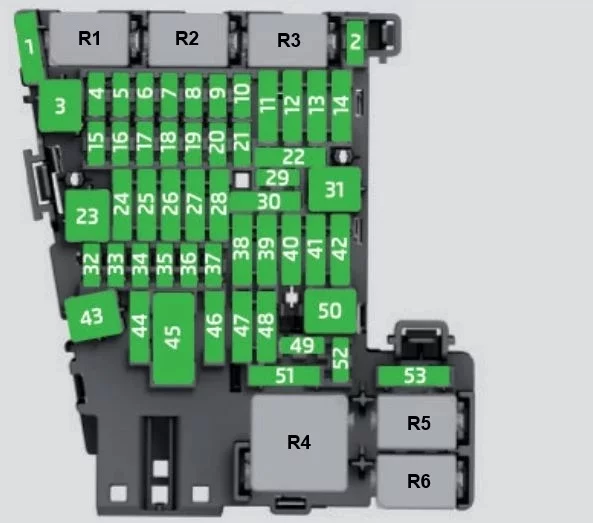

Skrzynka bezpieczników w przedziale pasażerskim
| Numer | Opis i Ampery | |
|---|---|---|
| 1 | Adblue (SCR) | 20 |
| 4 | Alarmowy sygnał dźwiękowy | 7,5 |
| 5 | Bramka | 7,5 |
| 6 | Dźwignia zmiany biegów skrzyni automatycznej | 7,5 |
| 7 | Panel sterowania klimatyzacji i ogrzewania;
Ogrzewanie tylnej szyby; Nagrzewnica dodatkowa. |
10 |
| 8 | Diagnostyka;
Przełącznik elektronicznego hamulca postojowego; Przełącznik świateł; Światło cofania; Oświetlenie wnętrza; Tryb jazdy; Podświetlenie progu. |
7,5 |
| 9 | Kolumna kierownicy | 7,5 |
| 10 | Wyświetlacz radia | 7,5 |
| 11 | Świata z lewej strony | 40 |
| 12 | Radio | 20 |
| 14 | Nawiew klimatyzacji | 40 |
| 15 | Zwolnienie blokady kolumny kierownicy | 10 |
| 16 | Connectivity Box (Centrum Łączności) | 7,5 |
| 17 | Zestaw wskaźników;
Tablica przyrządów. |
7,5 |
| 18 | Kamera cofania | 7,5 |
| 19 | Kessy | 7,5 |
| 20 | SCR, przekaźnik silnika, 1,5 | 10/15 |
| 21 | Jednostka sterująca sprzęgła 4×4 Haldex | 15 |
| 22 | Przyczepa | 15 |
| 23 | Elektrycznie sterowany dach | 30 |
| 24 | Światła z prawej strony | 40 |
| 25 | Drzwi lewe | 30 |
| 26 | Podgrzewane fotele | 30 |
| 27 | Oświetlenie wnętrza | 30 |
| 28 | Przyczepa | 25 |
| 31 | Moduł sterujący pokrywy bagażnika | 30 |
| 32 | Jednostka sterująca asystenta parkowania, kamera przednia i radar | 7,5/10 |
| 33 | Poduszka powietrzna | 7,5 |
| 34 | Przełącznik cofania, czujnik klimatyzacji;
Elektrochromatyczne lusterko; Gniazda zasilania z tyłu (USB). |
7,5 |
| 35 | Diagnostyka;
Jednostka sterująca reflektorów; Regulacja wysokości reflektorów. |
7,5 |
| 36 | Prawy reflektor LED | 7,5 |
| 37 | Lewy reflektor LED | 7,5 |
| 38 | Przyczepa | 25 |
| 39 | Prawe drzwi | 30 |
| 40 | Gniazdo zasilania 12 V | 20 |
| 42 | Centralny zamek | 40 |
| 43 | Beats Audio CAN i MOST. | 30 |
| 44 | Przyczepa | 15 |
| 45 | Elektrycznie regulowany fotel kierowcy | 15 |
| 47 | Wycieraczka tylnej szyby | 15 |
| 49 | Rozrusznik;
Czujnik sprzęgła. |
7,5 |
| 52 | Tryb jazdy. | 15 |
| 53 | Ogrzewanie tylnej szyby | 30 |

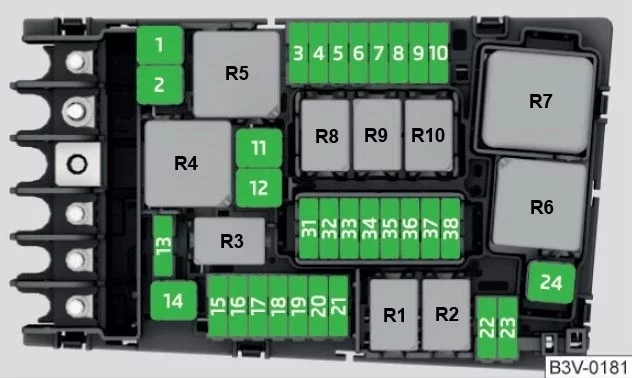

Skrzynka bezpieczników w komorze silnika
| Numer | Opis i Ampery | |
|---|---|---|
| 1 | Jednostka sterująca układu ESP | 25 |
| 2 | Jednostka sterująca układem ESP | 40/60 |
| 3 | Moduł sterujący silnika (diesel/benzyna) | 30/15 |
| 4 | Czujniki silnika | 7,5/10 |
| 5 | Czujniki silnika | 10 |
| 6 | Czujnik świateł stopu | 7,5 |
| 7 | Zasilanie silnika | 7,5/10 |
| 8 | Sonda lambda | 10/15 |
| 9 | Silnik | 10/20 |
| 10 | Moduł sterujący pompy paliwa | 15/20 |
| 11 | PTC | 40 |
| 12 | PTC | 40 |
| 13 | Pompa skrzyni biegów | 15/30 |
| 14 | Podgrzewana przednia szyba | 40 |
| 15 | Sygnał dźwiękowy | 15 |
| 16 | Pompa benzyny | 20 |
| 17 | Moduł sterujący silnika | 7,5 |
| 18 | Terminal 30 (dodatni) | 7,5 |
| 19 | Spryskiwacz przedniej szyby | 30 |
| 21 | Moduł sterujący automatycznej skrzyni biegów | 15/30 |
| 22 | Moduł sterujący silnika | 7,5 |
| 23 | Rozrusznik | 30 |
| 24 | PTC | 40 |
| 31 | Pompa ciśnienia | 15 |
| 37 | Ogrzewanie postojowe | 20 |
