W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chryslera Concorde z lat: 1998, 1999, 2000, 2001, 2002, 2003, 2004.

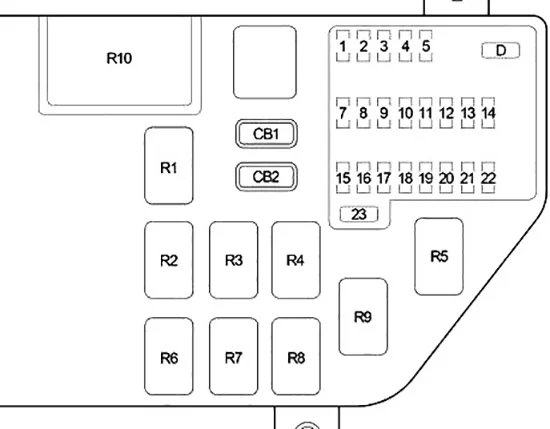

Schemat skrzynki bezpieczników tablicy rozdzielczej

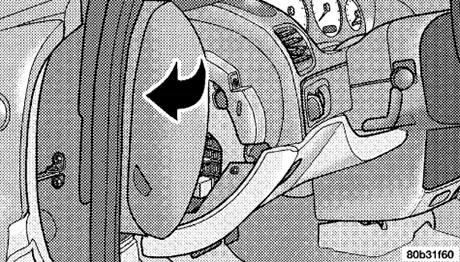

Blok bezpieczników znajduje się za pokrywą końcową po lewej stronie tablicy rozdzielczej. Pociągnij pokrywę bezpośrednio z tablicy rozdzielczej, aby uzyskać dostęp do bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | Moduł sterujący układu napędowego, klaster, złącze łącza danych, przełącznik Autostick (300M/Intrepid) |
| 2 | 10 | Prawy reflektor (światła drogowe), moduł świateł do jazdy dziennej (z wyjątkiem eksportu), migacz reflektora (policja) |
| 3 | 10 | Lewy reflektor (światła drogowe), migacz reflektora (policja) |
| 4 | 10 | Radio |
| 5 | 10 | Przełącznik wycieraczek, migacz reflektorów (policja), moduł sterujący nadwozia |
| 6 | 15 | Zapalniczka, Przełącznik Zwolnienia Decklid (Policja) |
| 7 | 20 | Klaster, przełącznik ściemniania reflektorów, przekaźnik świateł postojowych (przednia lampa postojowa/kierunkowskaz, przednia lampa obrysowa boczna (Concorde/LHS), moduł sterowania nadwozia, lampa rejestracyjna, lampa tylna/stop lub lampa tylna lub lampa tylna/kierunkowskaz) |
| 8 | 10 | Moduł sterowania poduszką powietrzną |
| 9 | 10 | Migacz kombinowany (kierunkowskaz) |
| 10 | 15 | 2001-2004: Prawy reflektor (światła mijania) |
| 10 | 1999-2001: Prawy reflektor (światła mijania) | |
| 11 | 20 | Przełącznik ściemniania reflektorów |
| 12 | 15 | 2001-2004: Lewy reflektor (światła mijania), moduł świateł do jazdy dziennej (z wyjątkiem eksportu) |
| 10 | 1999-2001: Lewy reflektor (światła mijania), moduł świateł do jazdy dziennej (z wyjątkiem eksportu) | |
| 13 | 10 | Przekaźnik pompy paliwa, moduł sterujący układu napędowego |
| 14 | 10 | Klaster, cewka elektromagnetyczna blokady zmiany biegów hamulca, moduł immobilizera kluczyka strażniczego, system informacji o podróży, automatyczne lusterko dzienne/nocne, moduł sterujący szyberdachu, moduł sterujący nadwozia, przełącznik zasilania lusterka, przełącznik podgrzewanego siedzenia kierowcy / pasażera |
| 15 | 10 | Moduł świateł do jazdy dziennej (z wyjątkiem eksportu) |
| 16 | 20 | Przełącznik reflektorów, przekaźnik przednich świateł przeciwmgielnych, moduł sterujący nadwozia |
| 17 | 10 | Czujnik zasięgu skrzyni biegów, ABS, głowica ręcznej/automatycznej kontroli temperatury, moduł świateł do jazdy dziennej (z wyjątkiem eksportu) |
| 18 | 20 | Przekaźnik klaksonu, złącze łącza danych, wzmacniacz mocy |
| 19 | 15 | 2001-2004: Lampa schowka, lampa bagażnika, moduł sterowania nadwozia, oświetlenie pomocnicze (policja), przełącznik blokady cylindra kierowcy, przełącznik lusterka zasilania, przełącznik blokady drzwi zasilania kierowcy, klaster, zegar analogowy, głowica automatycznej regulacji temperatury, czujnik słońca/VTSS LED, radio, moduł immobilizera kluczyka strażniczego, przełącznik zwalniania pokładu (policja), lewa/prawa lampka próżności wizjera, górna mapa/lampka grzecznościowa, lampka do czytania/uprzejmości, górny system informacji o podróżowaniu, przełącznik szyby pasażera, lampka grzecznościowa w drzwiach |
| 10 | 1999-2001: Lampa schowka, lampa bagażnika, moduł sterowania nadwozia, oświetlenie pomocnicze (policja), przełącznik blokady cylindra kierowcy, przełącznik zasilania lusterek, przełącznik blokady drzwi zasilania kierowcy, klaster, zegar analogowy, głowica automatycznej regulacji temperatury, czujnik słońca/VTSS LED, radio, moduł immobilizera kluczyka strażniczego, przełącznik zwalniania pokładu (policja), lewa/prawa lampka próżności wizjera, górna mapa/lampka grzecznościowa, lampka do czytania/uprzejmości, górny system informacji o podróżowaniu, przełącznik szyby pasażera, lampka grzecznościowa w drzwiach | |
| 20 | 20 | Wyłącznik lampy stopu |
| 21 | 10 | Przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik wentylatora chłodnicy (wysoka prędkość), przekaźnik wentylatora chłodnicy (niska prędkość) |
| 22 | 10 | Moduł sterujący poduszek powietrznych, moduł sterujący poduszki powietrznej z lewej/prawej strony uderzeniowej |
| 23 | 30 | Moduł mocy silnika dmuchawy (ATC), blok rezystora silnika dmuchawy (MTC) |
| CB1 | 20 | Przełącznik okna zasilania kierowcy |
| CB2 | 20 | Przełącznik zasilania fotela kierowcy/pasażera, podgrzewany fotel /moduł lusterka, przekaźnik blokady drzwi, przekaźnik odblokowania drzwi, przekaźnik odblokowania drzwi kierowcy |
| R1 | Lampa parkowa | |
| R2 | Reflektor (światła drogowe) | |
| R3 | Reflektor (światła mijania) | |
| R4 | Przednia lampa przeciwmgielna | |
| R5 | Klakson | |
| R6 | Odblokowanie drzwi | |
| R7 | Zamek od drzwi | |
| R8 | Odblokowanie drzwi kierowcy | |
| R9 | Zapasowy | |
| R10 | Moduł świateł do jazdy dziennej | |

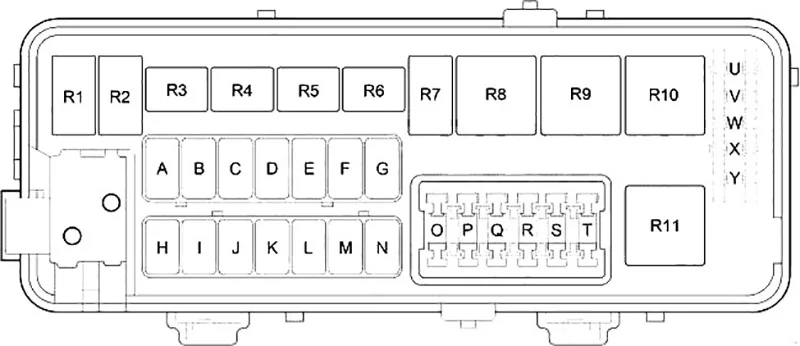

Schemat skrzynki bezpieczników w komorze silnika

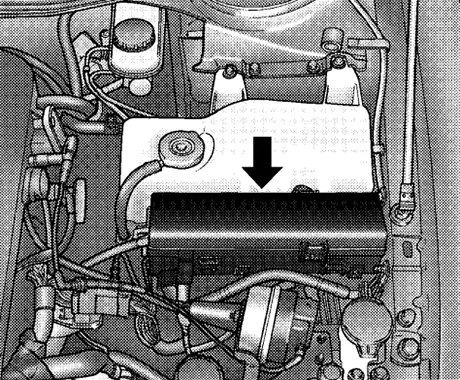

Centrum dystrybucji zasilania znajduje się w komorze silnika.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 50 | Przekaźnik odmgławiacza tylnej szyby, moduł sterowania nadwozia, ręczna głowica regulacji temperatury |
| B | 40 | 2001-2004: Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora chłodnicy (wysoka prędkość) |
| 30 | 1999-2001: Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora chłodnicy (wysoka prędkość) | |
| C | 30 | Przekaźnik świateł drogowych (bezpieczniki: „2”, „3”), bezpieczniki: „15”, „16” |
| D | 40 | Przekaźnik świateł mijania (bezpieczniki: „10”, „11”, „12”), „CB2”, przekaźnik blokady drzwi, przekaźnik odblokowania drzwi, przekaźnik odblokowania drzwi kierowcy |
| E | 40 | Przekaźnik wentylatora chłodnicy (niska prędkość) |
| F | 30 | LHS, 300M (2001-2004): Bezpiecznik „Y”, „X” |
| 20 | Zapasowy przekaźnik | |
| 50 | Policja: Bezpiecznik: „U”, „X”, „Y” | |
| G | 40 | Przekaźnik rozrusznika, przekaźnik pompy paliwa, stacyjka (bezpieczniki: „1”, „4”, „5”, „6”, „13”, „14”, „21”, „22”, „V”) |
| H | 30 | ABS |
| I | 30 | Bezpiecznik: „19”, „20” |
| J | 40 | Stacyjka (Bezpieczniki: „8”, „9”, „17”, „23”, „CB1”) |
| K | 40 | ABS |
| L | 40 | Bezpiecznik: „7”, „18” |
| M | 40 | Przekaźnik włączania/wyłączania wycieraczek przednich, przekaźnik wysokiego/niskiego stanu wycieraczek, moduł sterujący nadwozia |
| N | 30 | Przekaźnik automatycznego wyłączania, moduł sterujący układu napędowego |
| O | 20 | Migacz kombinowany (zagrożenie) |
| P | 30 | Eksport: przekaźnik spryskiwaczy reflektorów, moduł sterujący nadwozia |
| 30 | Policja: akcesoria policyjne | |
| Q | 20 | Przekaźnik kontroli skrzyni biegów |
| R | 20 | Eksport: tylny przekaźnik świateł przeciwmgielnych |
| 30 | Policja: akcesoria policyjne | |
| S | 20 | Wtryskiwacz paliwa, cewka zapłonowa, kondensator, elektromagnes zaworu krótkiego biegu (3,5 l), zawór dostrajania kolektora |
| T | 20 | Moduł sterujący układu napędowego |
| U | 20 | Policja: akcesoria policyjne |
| V | 10 | Przekaźnik rozrusznika, moduł sterujący układu napędowego |
| W | 10 | Przekaźnik automatycznego wyłączania |
| X | 20 | LHS, 300M: Zapasowy przekaźnik |
| 20 | Policja: Lampa punktowa nr 1 | |
| Y | 15 | LHS, 300M: Gniazdo zasilania |
| 20 | Policja: lampa punktowa nr 2, lampa pod maską | |
| R1 | Pompa paliwowa | |
| R2 | Wł./Wył. wycieraczki przedniej | |
| R3 | Kontrola skrzyni biegów | |
| R4 | Rozrusznik | |
| R5 | Eksport: tylna lampa przeciwmgielna | |
| R6 | Sprzęgło sprężarki klimatyzacji | |
| R7 | Wycieraczka przednia Wysoka/Niska | |
| R8 | Eksport: Spryskiwacz reflektorów | |
| R9 | Wentylator chłodnicy (niska prędkość) | |
| R10 | Automatyczne wyłączanie | |
| R11 | Wentylator chłodnicy (duża prędkość) | |
