BMW 7 F01-F02 (2008-2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 7 F01-F02 z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Sprawdzanie oraz wymiana bezpieczników

Pamiętaj o tym przed wymianą bezpiecznika!

• wyjmij kluczyk ze stacyjki
• sprawdź, czy wszystko zostało wyłączone
• zawsze wymieniaj bezpieczniki o takim samym amperażu.

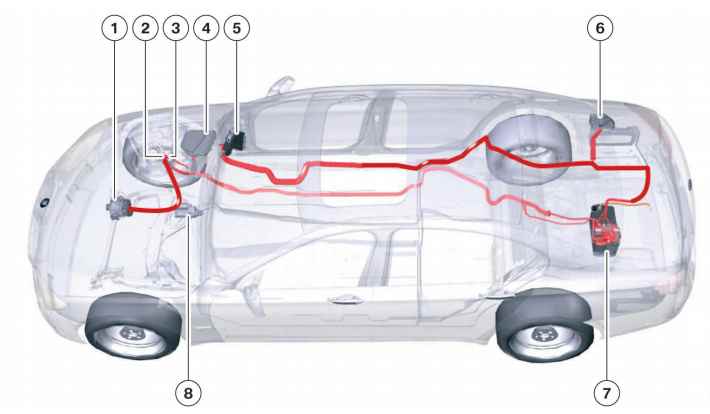

System zasilania

1. Generator;
2. Wyjście dodatnie akumulatora;
3. Skrzynka rozdzielcza mocy w komorze silnika;
4. Komora elektroniki sterującej w komorze silnika;
5. Przedni uchwyt bezpiecznika za schowkiem;
6. Tylny uchwyt bezpieczników po prawej stronie bagażnika;
7. Bateria akumulatorów;
8. Rozrusznik.

BMW F01/F02 ma dwie oddzielne skrzynki bezpieczników. W rozdzielaczach zasilania w komorze silnika nie ma bezpieczników. Przedni uchwyt bezpiecznika znajduje się w pobliżu schowka, tylny uchwyt bezpiecznika znajduje się po prawej stronie bagażnika.

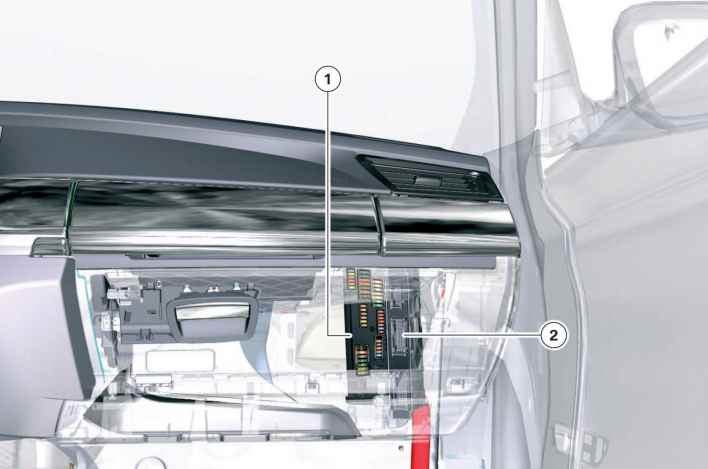

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się w schowku na rękawiczki.

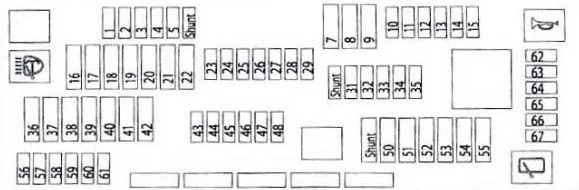

1. Przedni uchwyt bezpiecznika;
2. Elektronika skrzynki przyłączeniowej.

Przekaźniki oznaczone są kwadratami: przekaźnik sygnału, przekaźnik wycieraczek i inne.

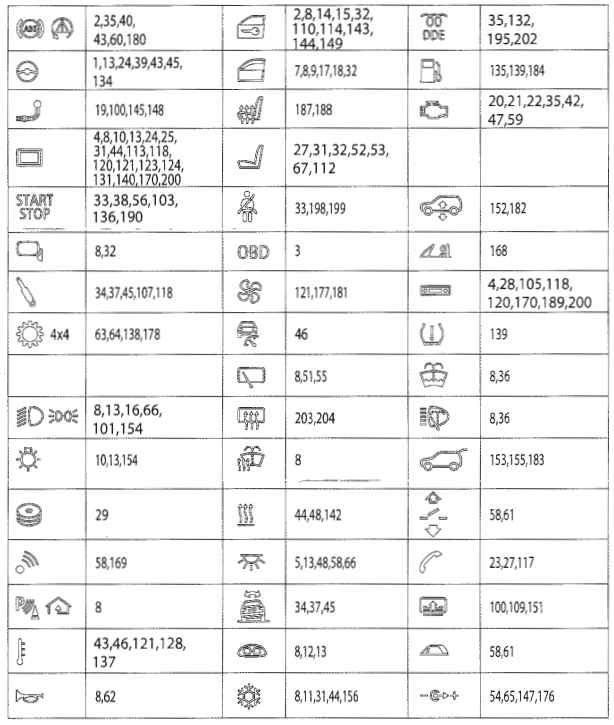

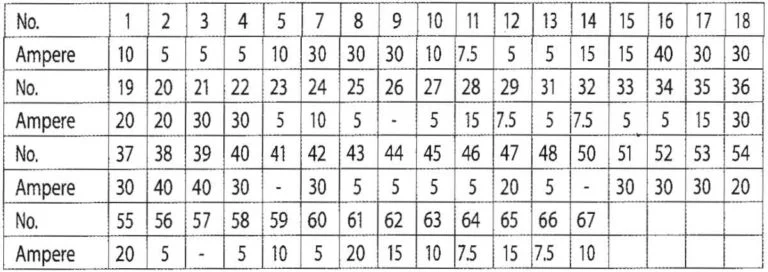

Przydział i symbole bezpieczników

Osobno notujemy: bezpieczniki 54, 65, 147, 176 odpowiadają za zapalniczkę. Połowa z nich znajduje się w bagażniku.

Skrzynka bezpieczników w bagażniku

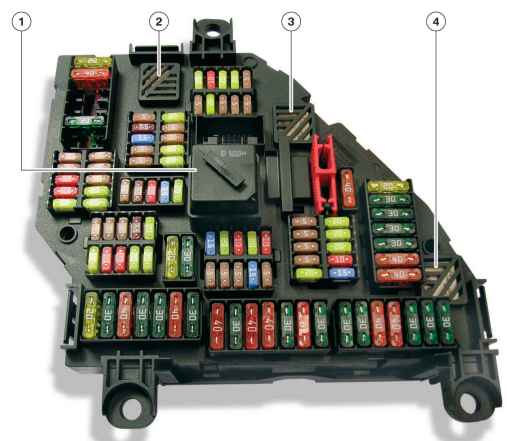

Ze względu na dużą liczbę odbiorników i jednostek sterujących w bagażniku, montowany jest dodatkowy uchwyt bezpieczników. Znajduje się po prawej stronie.

Wraz z bezpiecznikami wkłada się do niego kilka dodatkowych przekaźników lub lutuje na płytce.

1. Zacisk przekaźnika 30B (włożony);
2. Przekaźnik stykowy 30F (lutowany);
3. Styk przekaźnikowy 15N (lutowany);
4. Przekaźnik ogrzewania tylnej szyby (lutowany).

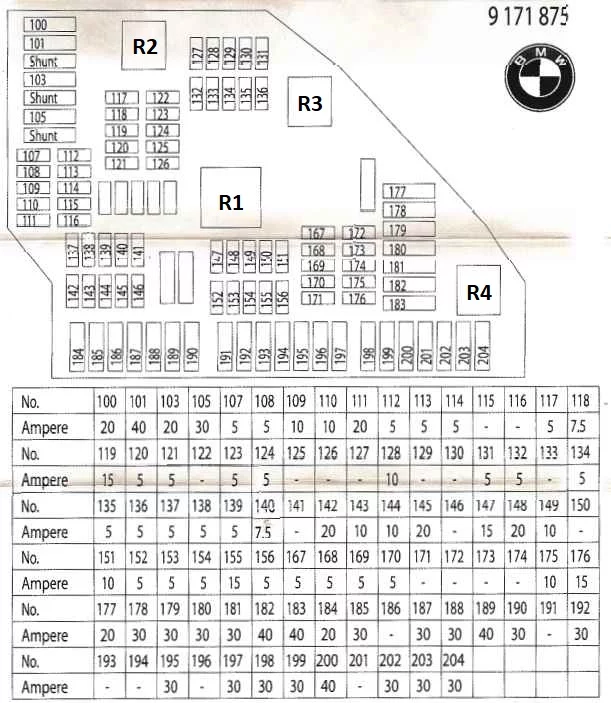

Przydział i symbole bezpieczników

Niektóre przekaźniki są również tutaj zainstalowane:
R1 – Przekaźnik 30B
R2 – Przekaźnik 30F
R3 – Przekaźnik 15N
R4 – Przekaźnik ogrzewania tylnej szyby

Bezpieczniki na akumulatorze

Znajduje się w bagażniku, pod podszewką.

Skrzynka rozdzielcza na akumulatorze jest zabezpieczona na akumulatorze pojazdu za pomocą metalowej zakładki. Aby zwolnić skrzynkę rozdzielczą, metalowe zaczepy należy docisnąć w dół i na zewnątrz.

Skrzynka rozdzielcza na akumulatorze wyposażona jest w bezpieczniki dla następujących obciążeń elektrycznych:

Nośnik bezpieczników przedni (250 A)
Nośnik bezpieczników tylny (100 A)
Skrzynka rozdzielcza komory silnika (100 A)
– duży wentylator elektryczny (850 W lub 1000 W)
Elektryczna pompa płynu chłodzącego (100 A)
Inteligentny czujnik akumulatora IBS.

Numer	Symbol	Opis
1		ABS (układ przeciwblokujący); DSC (dynamiczna kontrola stabilności)
2		Moduł sterujący funkcją kolumny kierownicy
3		Moduł przyczepy, hak holowniczy
4		Wyświetlacz przezierny (head-up)
5		System START-STOP
6		Lusterka elektryczne
7		Układ zawieszenia pneumatycznego
8		Skrzynia biegów; DSC – dynamiczna kontrola stabilności; SMG – sekwencyjna manualna skrzynia biegów.
9		Reflektory; Czujnik deszczu; Czujnik światła; Elektroniczna kontrola wysokości jazdy.
10		Moduł świetlny
11		Zmieniarka CD; Moduł bramki „CAN”.
12		Alarm
13		Czujniki parkowania; HomeLink (otwieracz drzwi garażowych)
14		Wentylator elektryczny
15		Klakson
16		Moduł drzwi; Automatyczne miękkie zamykanie.
17		Okna elektryczne
18		Podgrzewane siedzenia
19		Regulacja siedzenia
20		Pasy bezpieczeństwa
21		OBD
22		Ogrzewanie; Niezależne ogrzewanie postojowe. Ogrzewanie przedniej szyby.
23		Tempomat
24		Przekaźnik tylnej wycieraczki
25		Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26		Podgrzewacz płynu do spryskiwaczy
27		Wentylator
28		Światła wewnętrzne
29		Klaster instrumentów; Licznik.
30		System klimatyzacji
31	„DDE”	Cyfrowa elektronika Diesla (DDE)
32		Przekaźnik pompy paliwa; Sterowanie pompą paliwa.
33		DME – cyfrowa elektronika silnika; Zintegrowany moduł napięciowy – IVM.
34		BDC (kontroler domeny nadwozia)
35		Wzmacniacz HiFi; Tuner telewizyjny; Moduł wideo. Radio.
36		Kontrola ciśnienia w oponach RDV
37		Spryskiwacze szyby przedniej
38		System mycia reflektorów
39		Szyberdach; Szkło panoramiczne; Zamienny moduł górny.
40		Telefon
41		Zamienny moduł górny; Przemienny przekaźnik.
42		Zapalniczka przednia i tylna; Gniazdo 12V; Gniazdo ładowania schowka (12V).
43		Hamulec postojowy
44		Zamek pokrywy bagażnika (tylnej klapy); Automatyczne zamykanie tylnej klapy.
45		Elektryczna tylna osłona przeciwsłoneczna
46		Dynamiczny układ napędowy
47		napęd na 4 koła
48		Klimatyzacja
49		Pomoc w prowadzeniu pojazdu
50		System hybrydowy
51		System dźwiękowy
52		Elektrochromatyczne lusterko wsteczne
53		Przekaźnik sprężarki zawieszenia pneumatycznego
