BMW 7 G11-G12 (2016-2022) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 7 G11-G12 z lat: 2016, 2017, 2018, 2019, 2020, 2021, 2022.

BMW 7 G11-G12 to szósta generacja luksusowego sedanu klasy F, produkowanego przez BMW od 2015 roku. Oto kilka informacji na temat tego modelu:

Design: BMW 7 G11-G12 wyróżnia się nowoczesnym, eleganckim i dynamicznym designem. Ma smukłe proporcje, płynne linie i harmonijne detale. Charakterystyczne cechy to duża i opływowa atrapa chłodnicy, nowoczesne reflektory LED oraz dynamiczne linie nadwozia. Samochód prezentuje się bardzo ekskluzywnie i reprezentacyjnie.
Wnętrze: Kabina BMW 7 G11-G12 oferuje luksus, komfort i nowoczesne technologie. Materiały wykończeniowe są najwyższej jakości, a design wnętrza jest nowoczesny i przestronny. Fotele są wygodne i można je elektrycznie regulować z funkcjami masażu i pamięcią. Wnętrze jest bogato wyposażone w zaawansowane systemy multimedialne, nawigację, klimatyzację, panoramiczny dach i wiele innych.
Technologia: BMW 7 G11-G12 jest wyposażone w najnowsze technologie BMW. Obejmuje to m.in. system iDrive z dużym ekranem dotykowym, który integruje funkcje multimedialne, nawigację i sterowanie pojazdem. Samochód oferuje także wiele zaawansowanych systemów asystujących, takich jak asystent parkowania, adaptacyjny tempomat, system ostrzegania o niebezpieczeństwie zderzenia, asystent pasa ruchu i wiele innych.
Silniki: BMW 7 G11-G12 oferuje szeroką gamę mocnych i wydajnych silników. Wersje benzynowe obejmują sześciocylindrowe i ośmiocylindrowe jednostki napędowe, a także mocne silniki V8 i V12 w wersjach M. Wersje wysokoprężne są dostępne w postaci silników turbodiesel o różnych pojemnościach.
Komfort jazdy: BMW 7 G11-G12 zapewnia wyjątkowy komfort jazdy. Zastosowane zawieszenie pneumatyczne oraz zaawansowane systemy kontroli jazdy gwarantują płynność, precyzję i wygodę prowadzenia. Dodatkowo, samochód oferuje wiele rozwiązań podnoszących komfort, takich jak regulowane tłumienie, systemy redukcji hałasu i wiele innych.

BMW 7 G11-G12 to flagowy sedan, który oferuje luksus, technologię i niezwykłe osiągi. Jest to samochód, który reprezentuje najwyższy poziom inżynierii i designu, zapewniając wyjątkowe doświadczenie jazdy dla kierowcy i pasażerów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

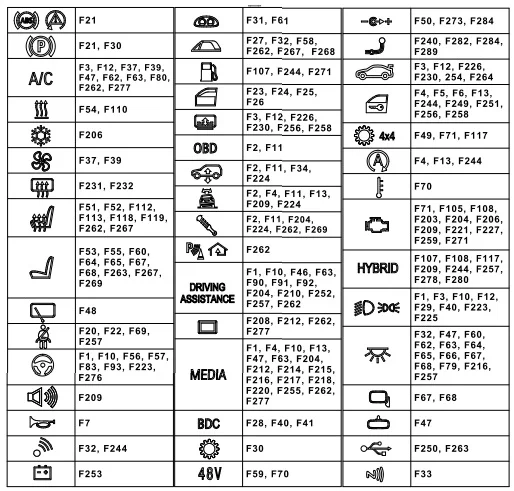

Numery bezpieczników powiązane ze znaczeniem bezpiecznika

BMW 7 G11-G12 (2016-2022) - schematy bezpieczników i przekaźników

Opis symboli można znaleźć tutaj:

Numer	Symbol	Opis
1		ABS (układ przeciwblokujący); DSC (dynamiczna kontrola stabilności)
2		Moduł sterujący funkcją kolumny kierownicy
3		Moduł przyczepy, hak holowniczy
4		Wyświetlacz przezierny (head-up)
5		System START-STOP
6		Lusterka elektryczne
7		Układ zawieszenia pneumatycznego
8		Skrzynia biegów; DSC – dynamiczna kontrola stabilności; SMG – sekwencyjna manualna skrzynia biegów.
9		Reflektory; Czujnik deszczu; Czujnik światła; Elektroniczna kontrola wysokości jazdy.
10		Moduł świetlny
11		Zmieniarka CD; Moduł bramki „CAN”.
12		Alarm
13		Czujniki parkowania; HomeLink (otwieracz drzwi garażowych)
14		Wentylator elektryczny
15		Klakson
16		Moduł drzwi; Automatyczne miękkie zamykanie.
17		Okna elektryczne
18		Podgrzewane siedzenia
19		Regulacja siedzenia
20		Pasy bezpieczeństwa
21		OBD
22		Ogrzewanie; Niezależne ogrzewanie postojowe. Ogrzewanie przedniej szyby.
23		Tempomat
24		Przekaźnik tylnej wycieraczki
25		Odmgławiacz tylnej szyby (ogrzewana szyba tylna)
26		Podgrzewacz płynu do spryskiwaczy
27		Wentylator
28		Światła wewnętrzne
29		Klaster instrumentów; Licznik.
30		System klimatyzacji
31	„DDE”	Cyfrowa elektronika Diesla (DDE)
32		Przekaźnik pompy paliwa; Sterowanie pompą paliwa.
33		DME – cyfrowa elektronika silnika; Zintegrowany moduł napięciowy – IVM.
34		BDC (kontroler domeny nadwozia)
35		Wzmacniacz HiFi; Tuner telewizyjny; Moduł wideo. Radio.
36		Kontrola ciśnienia w oponach RDV
37		Spryskiwacze szyby przedniej
38		System mycia reflektorów
39		Szyberdach; Szkło panoramiczne; Zamienny moduł górny.
40		Telefon
41		Zamienny moduł górny; Przemienny przekaźnik.
42		Zapalniczka przednia i tylna; Gniazdo 12V; Gniazdo ładowania schowka (12V).
43		Hamulec postojowy
44		Zamek pokrywy bagażnika (tylnej klapy); Automatyczne zamykanie tylnej klapy.
45		Elektryczna tylna osłona przeciwsłoneczna
46		Dynamiczny układ napędowy
47		napęd na 4 koła
48		Klimatyzacja
49		Pomoc w prowadzeniu pojazdu
50		System hybrydowy
51		System dźwiękowy
52		Elektrochromatyczne lusterko wsteczne
53		Przekaźnik sprężarki zawieszenia pneumatycznego

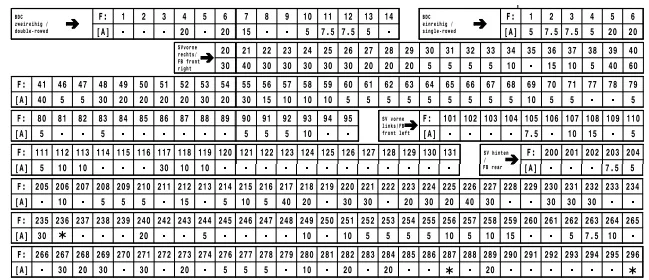

Ampery

BDC
Przednia skrzynka bezpiecznikowa po prawej
Przednia skrzynka bezpiecznikowa po lewej
Tylna skrzynka bezpiecznikowa

BMW 7 G11-G12 (2016-2022) - schematy bezpieczników i przekaźników

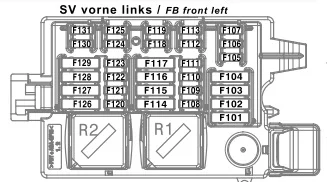

Schemat skrzynki bezpieczników w przedziale pasażerskim (lewa strona)

Bezpieczniki znajdują się we wnętrzu samochodu w obszarze podłogi pasażera z przodu za osłoną.

BMW 7 G11-G12 (2016-2022) - schematy bezpieczników i przekaźników

101	–
102	–
103	–
104	–
105	7.5A Elektronika maszyn elektrycznych
106	–
107	10A Hybrydowy: Moduł sterujący zbiornika paliwa pod ciśnieniem
108	15A Elektronika i zarządzanie silnikiem
109	–
110	5A Pomocnicza nagrzewnica elektryczna, oświetlenie przedniego głośnika średniotonowego
111	5A Tylna rozdzielnica
112	–
113	–
114	–
115	–
116	–
117	30A Hybrydowy: Automatyczna skrzynia biegów, skrzynia rozdzielcza
118	–
119	–
120	–
121	–
122	–
123	–
124	–
125	–
126	–
127	–
128	–
129	–
130	–
131	–

R1-
R2 – Przekaźnik zacisku 30B

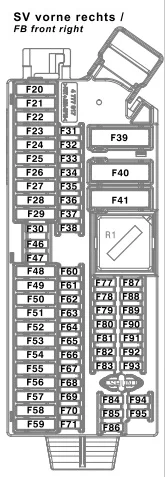

Schemat skrzynki bezpieczników w przedziale pasażerskim (prawa strona)

BMW 7 G11-G12 (2016-2022) - schematy bezpieczników i przekaźników

20	30A System bezpieczeństwa, odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa)
21	40A Dynamiczna kontrola stabilności (DSC), ABS, parkowanie
22	30A System bezpieczeństwa, odwracalny elektromotoryczny zwijacz automatyczny (pas bezpieczeństwa)
23	30A Regulator okna drzwi
24	30A Regulator okna drzwi
25	30A Regulator okna drzwi
26	30A Regulator okna drzwi
27	20A Centrum funkcji dachu
28
29	20A Reflektory, czujnik deszczu, czujnik światła
30	5A Hamulec postojowy
31	5A Jednostka sterująca zestawu wskaźników
32	5A Centrum funkcyjne dachu (lampka mapy, oświetlenie wnętrza, oświetlenie otoczenia, alarm)
33
34	Elektroniczna kontrola wysokości jazdy
35	Moduł haka holowniczego
36
37	System klimatyzacji i wentylacji
38
39
40	Oświetlenie wewnętrzne, jednostka BDC
41	Blok BDC
42
43
44
45
46	asystent kierowcy
47	Oświetlenie wnętrza, klimatyzacja
48	Moduł wycieraczki
49	Elektroniczne sterowanie skrzynią biegów, skrzynia rozdzielcza, 4*4
50	Zapalniczka
51	Ogrzewanie siedzenia
52	Ogrzewanie siedzenia
53	Moduł siedzenia kierowcy (z modułem siedzenia), blok przełączników regulacji bocznego siedzenia kierowcy (bez modułu siedzenia)
54	podgrzewacz
55	Moduł przedniego siedzenia pasażera (z modułem siedzenia), blok przełączników regulacji przedniego siedzenia pasażera (bez modułu siedzenia)
56	Elektryczna regulacja kolumny kierownicy
57	Blok przełączników kolumny kierownicy
58	Funkcjonalny środek dachu
59
60	Zarządzanie siedzeniami
61	Górne oświetlenie środkowej tablicy przyrządów, górne oświetlenie tablicy przyrządów pasażera z przodu, dolne środkowe oświetlenie tablicy przyrządów, dolne oświetlenie tablicy przyrządów kierowcy/pasażera, przednie lewe/prawe oświetlenie przestrzeni na nogi
62	Włącznik oświetlenia schowka podręcznego, system kamer kierowcy, oświetlenie wnętrza
63	Oświetlenie głośnika na desce rozdzielczej, odświeżacz powietrza, napęd CD, jonizator, generator rozrusznika 48 V
64	Blok zaworów regulacji szerokości oparcia siedzenia kierowcy, blok zaworów podparcia lędźwiowego kierowcy, blok przełączników regulacji siedzenia (po stronie kierowcy), tylne światło wnęki na nogi (po stronie kierowcy), podświetlenie oparcia kierowcy, gniazdo ładowania USB, moduł pompowania przedniego lewego siedzenia
65	Zespół zaworu regulacji szerokości oparcia pasażera z przodu, zespół zaworu podparcia lędźwiowego pasażera z przodu, zespół przełącznika regulacji siedzenia (po stronie pasażera z przodu), tylne oświetlenie wnęki na nogi (po stronie pasażera z przodu), oświetlenie tylnego siedzenia pasażera z przodu, złącze USB do ładowania nr 2, przód Moduł pompowania prawego siedzenia
66	Oświetlenie wewnętrzne
67	Skrzynka przełączników drzwi kierowcy, skrzynka przełączników siedzenia drzwi kierowcy, oświetlenie klamki wewnętrznej drzwi kierowcy, oświetlenie panelu poszycia drzwi kierowcy (środkowe), oświetlenie kieszeni drzwi kierowcy, oświetlenie panelu poszycia drzwi kierowcy (góra), światło przedniego lewego głośnika średniotonowego, lekki przedni lewy głośnik wysokotonowy
68	Lusterko zewnętrzne pasażera, skrzynka przełączników drzwi pasażera, oświetlenie wewnętrznej klamki drzwi pasażera, oświetlenie panelu poszycia drzwi pasażera z przodu (środek), oświetlenie kieszeni drzwi pasażera, oświetlenie panelu poszycia drzwi pasażera z przodu (góra), światło głośnika średniotonowego przedniego prawego, światło przednie prawe głośnik wysokotonowy
69	moduł bezpieczeństwa zderzeniowe
70	Przekaźnik wyłączający wentylator elektryczny, wentylator elektryczny
71	Zarządzanie silnikiem
72
73
74	Termoelektryczny uchwyt na kubek
75
76

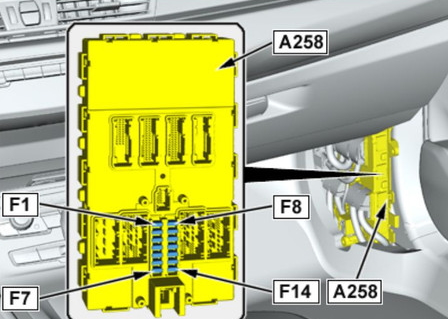

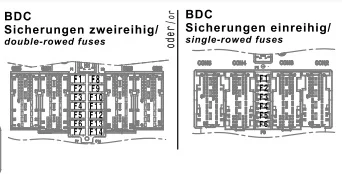

Moduł kontroli nadwozia (BDC)

BMW 7 G11-G12 (2016-2022) - schematy bezpieczników i przekaźników

–
–
–
20A – Przekaźnik blokady, przekaźnik odblokowania (drzwi, korek wlewu paliwa)
–
20A – Przekaźnik zamka drzwi kierowcy, przekaźnik zamka (zamek drzwi kierowcy, zamek drzwi pasażera z przodu, zamek tylnych drzwi po stronie kierowcy, zamek tylnych drzwi po stronie pasażera, siłownik centralnego zamka drzwi wlewu paliwa)
15A – Sygnał (klakson)
–
–
5A – Blok przełączników kolumny kierownicy, przednia środkowa kratka wentylacyjna, panel sterowania systemem audio, sterownik oświetlenia, jednostka główna
7,5 A – Złącze diagnostyczne, elektroniczna kontrola wysokości jazdy, platforma zapewniająca dynamikę pionową
7,5A – Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnych drzwi, czujnik deszczu/światła/słońca/słońca/kondensacji
5A – System start/stop
–

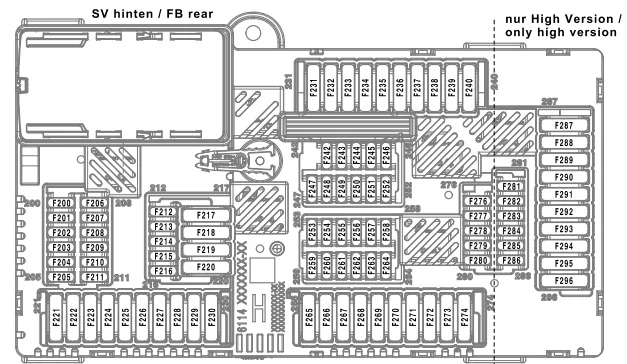

Schemat skrzynki bezpieczników w bagażniku

Bezpieczniki znajdują się w przestrzeni ładunkowej po prawej stronie (za osłoną).

Zdejmij osłonę z prawego poszycia bocznego
.Skrzynka bezpieczników może być umieszczona za izolacją akustyczną.

BMW 7 G11-G12 (2016-2022) - schematy bezpieczników i przekaźników

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
