BMW 7 (E65-E66-E67-E68) (2002-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 7 (E65-E66-E67-E68) z lat: 2001, 2002, 2003, 2004, 2005, 2006 , 2007, 2008. BMW 7 E65-E66-E67-E68 to czwarta generacja luksusowego sedanu klasy F produkowanego przez BMW w latach 2001-2008. Oto kilka informacji na temat tego modelu: Design: BMW 7 E65-E66-E67-E68 miało rewolucyjny […]

05/21/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 7 (E65-E66-E67-E68) z lat: 2001, 2002, 2003, 2004, 2005, 2006 , 2007, 2008.

BMW 7 E65-E66-E67-E68 to czwarta generacja luksusowego sedanu klasy F produkowanego przez BMW w latach 2001-2008. Oto kilka informacji na temat tego modelu:

  1. Design: BMW 7 E65-E66-E67-E68 miało rewolucyjny design, który nie wszyscy dobrze przyjęli ze względu na kontrowersyjne elementy stylistyczne. Charakteryzował się on muskularnymi proporcjami, opływową sylwetką i dynamicznymi liniami. Nowatorskim elementem było zastosowanie skomplikowanego systemu oświetlenia przedniego i tylnego.
  2. Innowacje technologiczne: Ten model wprowadził wiele nowatorskich rozwiązań technologicznych. Wyróżniał się między innymi zaawansowanym systemem iDrive, który integrował funkcje multimedialne, nawigację, klimatyzację i wiele innych w jednym centralnym sterowaniu. BMW 7 E65-E66-E67-E68 było również jednym z pierwszych samochodów, które zastosowały technologię adaptacyjnego zawieszenia pneumatycznego.
  3. Silniki: BMW 7 E65-E66-E67-E68 oferowało szeroki wybór silników benzynowych i wysokoprężnych. Wśród dostępnych jednostek napędowych były silniki V8 i V12 o różnych pojemnościach oraz silniki wysokoprężne. Wersje M, takie jak BMW 760i i BMW 760Li, były napędzane mocnymi silnikami V12.
  4. Wnętrze: Kabina BMW 7 E65-E66-E67-E68 oferowała luksusowe i nowoczesne wnętrze. Zastosowano wysokiej jakości materiały, takie jak skóra, drewno i metal, a wykończenie było dopracowane w najdrobniejszych szczegółach. System iDrive pozwalał na intuicyjne sterowanie różnymi funkcjami samochodu, a fotel kierowcy był wygodny i zapewniał wiele regulacji.
  5. Bezpieczeństwo: BMW 7 E65-E66-E67-E68 było wyposażone w wiele zaawansowanych systemów bezpieczeństwa, takich jak systemy kontroli trakcji i stabilizacji, układy hamulcowe ABS i ESP, poduszki powietrzne, czujniki parkowania, systemy ostrzegania o zmęczeniu kierowcy i wiele innych. Model ten zdobył wysokie oceny w testach zderzeniowych.

BMW 7 E65-E66-E67-E68 to model, który wzbudzał mieszane uczucia ze względu na swoje kontrowersyjne wzornictwo, ale jednocześnie oferował zaawansowane technologie, luksusowe wnętrze i dynamiczną jazdę.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

Modele:

730i, 730d, 735i, 740i, 740d, 745i, 745d, 750i, 760i

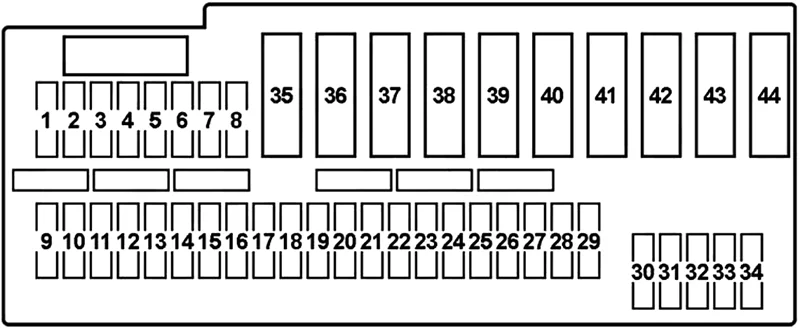

Schemat skrzynki bezpieczników w przedziale pasażerskim

Naciśnij wypustkę na pokrywie do przodu, a następnie złóż pokrywę.BMW 7 (E65-E66-E67-E68) (2002-2008) - schematy bezpieczników i przekaźników

BMW 7 (E65-E66-E67-E68) (2002-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 Niezależna/pomocnicza jednostka sterująca ogrzewaniem
2 5 Tuner antenowy, tuner cyfrowy (USA)
3 30 Moduł integracji podwozia (CIM)
4 Nieużywany
5 7,5 Wyświetlacz kontrolny, jednostka sterująca wyświetlacza w tylnym przedziale, centrum sterowania konsoli środkowej, tablica telefoniczna, tylny przedział Centrum sterowania konsoli środkowej
6 5 Zmieniarka CD
7 7,5 Jednostka sterująca aktywnego tempomatu (ACC).
8 10 Dynamiczna jednostka sterująca napędem
9 5 Jednostka sterująca kontroli ciśnienia w oponach (RDC).
10 15 Jednostka sterująca klimatyzacji
11 7,5 Monitor w tylnym przedziale
12 20 Zestaw przełączników kolumny kierownicy
13 5 Elektroniczna jednostka sterująca przepustnicy (EDC).
14 15 Elektroniczny przekaźnik oszczędzania energii sterowania przepustnicą
15 15 Moduł informacji o bezpieczeństwie (SIM (2002-2004)), satelita siedzenia kierowcy, satelita siedzenia pasażera, moduł bramy centralnej (ZGM (2002-2004)), moduł bezpieczeństwa i bramy (2004-2008)
16 Nieużywany
17 5 Jednostka sterująca dynamicznej kontroli stabilności (DSC), jednostka włącznika świateł
18 5 Reflektor adaptacyjny
19 30 Moduł tylnych lewych drzwi
20 25 Jednostka sterująca dynamicznej kontroli stabilności (DSC).
21 30 Moduł przednich lewych drzwi
22 15 N52, M54, M57, M67: Mechatronika (EGS)
23 30 Moduł przedniego lewego siedzenia (LHD), moduł przedniego prawego siedzenia (RHD)
24 10 Elektroniczny moduł noktowizyjny
25 Nieużywany
26 Nieużywany
27 Nieużywany
28 15 Klaster instrumentów
29 7,5 Gniazdo OBD2
30 5 Wodór: moduł czystej energii
10 M57: Przekaźnik oszczędzania energii elektronicznego sterowania przepustnicą, przekaźnik podgrzewacza paliwa, przekaźnik rozrusznika, wentylator skrzynki elektrycznej, ogrzewanie odpowietrznika wału korbowego (TU2), klapa wydechowa (TU2)
M67: Elektroniczny przekaźnik oszczędzania energii, przekaźnik podgrzewacza paliwa, przekaźnik rozrusznika, wentylator skrzynki elektrycznej
M54, N52: Przekaźnik oszczędzania energii elektronicznego sterowania przepustnicą, klapa wydechowa, przekaźnik rozrusznika, wentylator skrzynki elektrycznej, przekaźnik pompy powietrza wtórnego (M54)
31 20 Przednia zapalniczka do cygar, tylna zapalniczka do papierosów
32 20 Tylne gniazdo ładowania, przednie gniazdo (2006-2008)
33 7,5 Zestaw wskaźników, jednostka kontroli dostępu do samochodu (2005-2008)
34 5 Wzmacniacz antenowy z odbiornikiem zdalnego sterowania, zintegrowany moduł zasilania (IVM (2005-2008) – N62, N73, Alpina), moduł czystej energii (2006-2008)
35 40 Moduł wycieraczek
36 50 Moduł światła
37 40 Stopień mocy dmuchawy
38 Nieużywany
39 50 Jednostka sterująca dynamicznej kontroli stabilności (DSC).
40 60 N62, Alpina, N73, wodór: zintegrowany moduł zasilania (IVM)
M54: jednostka sterująca cyfrowej elektroniki silnika (DME), przekaźnik DME, nr bezpiecznika: „01”, „02”, „03”, „04”, „05”
N52: jednostka sterująca cyfrowej elektroniki silnika (DME), przekaźnik DME, bezpiecznik nr: „05”, „09”, „010”
41 50 M57, M67: Przekaźnik podgrzewacza paliwa
42 50 Jednostka kontroli dostępu do samochodu
43 50 Przekaźnik zapalniczki
44 50 2002-2003: Moduł świetlny

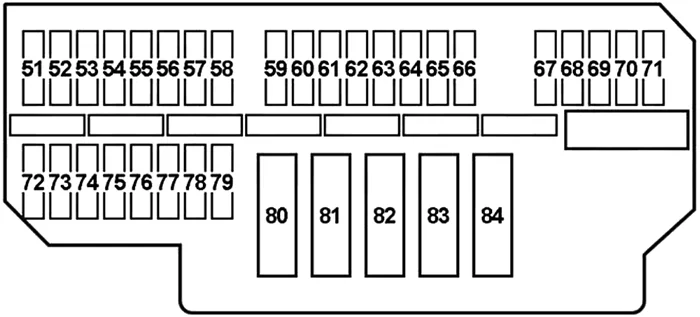

Schemat skrzynki bezpieczników przedziału bagażowego

Zobacz także:  BMW X6 (G06/F96) (2019-2022) - schematy bezpieczników i przekaźników

Użyj uchwytu, aby pociągnąć listwę na prawej ścianie.BMW 7 (E65-E66-E67-E68) (2002-2008) - schematy bezpieczników i przekaźników

BMW 7 (E65-E66-E67-E68) (2002-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
51 15 Przekaźnik ogrzewania położenia postojowego wycieraczek
52 15 Pojemnik chłodzący
53 5 Wzmacniacz antenowy z odbiornikiem zdalnego sterowania
54 5 Komfortowa jednostka kontroli dostępu
55 30 Jednostka sterująca ogrzewaniem siedzenia tylnego przedziału
56 30 Moduł przedniego prawego siedzenia (LHD), moduł przedniego lewego siedzenia (RHD)
57 15 Satelita na tylnym siedzeniu
58 30 Moduł przednich prawych drzwi
59 5 Jednostka sterująca hamulca postojowego (PBR)
60 30 Moduł tylnych prawych drzwi
61 30 Jednostka sterująca hamulca postojowego (PBR)
62 30 Układ zasilania powietrzem (zawieszenie pneumatyczne)
63 20 Moduł szyberdachu
E67: Przełącznik migającego światła ostrzegawczego
64 Nieużywany
65 30 Wzmacniacz HiFi, kontroler systemu audio, interfejs zestawu słuchawkowego
66 20 Gniazdo przyczepy
Moduł szyberdachu
E67: Przełącznik migającego światła ostrzegawczego
67 30 Moduł przyczepy
Wodór: elektryczna pompa wodna
68 Nieużywany
69 5 E67: Jednostka sterująca pinpullerem (wyjście awaryjne na przedniej szybie)
70 Nieużywany
71 5 Przekaźnik wentylatora przedziału bagażowego
72 7,5 Jednostka sterująca zawieszeniem pneumatycznym
73 20 Prawy satelita słupka B
74 30 Moduł przyczepy
75 30 Moduł tylnego prawego siedzenia (LHD), Moduł tylnego lewego siedzenia (RHD)
76 10 Jednostka sterująca nawigacją, moduł wideo, zmieniarka multimediów, tuner cyfrowy (z wyjątkiem Japonii), odbiornik satelitarny (z wyjątkiem Japonii), odbiornik VICS (2002-2003 – Japonia)
77 5 Jednostka sterująca klimatyzacją przedziału tylnego
78 30 Moduł tylnego lewego siedzenia (LHD), Moduł tylnego prawego siedzenia (RHD)
79 10 z wyjątkiem Japonii: Telefoniczne urządzenie nadawczo-odbiorcze, jednostka sterująca wejściem głosowym, telefon komórkowy (kompensator), autarkiczny telefon z tyłu
Japonia: interfejs elastycznej magistrali (FBI), JBIT II (filtr tłumienia szumów), jednostka sterowania wejściem głosowym
80 40 2006-2008: Przekaźnik układu zasilania powietrzem (sprężarka powietrza)
81 50 Moduł pokrywy bagażnika/tylnej klapy
82 Nieużywany
83 40 Wyjście dmuchawy klimatyzacji tylnej komory Stge
84 Nieużywany
