W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 7 E38 z lat: 1994, 1995, 1996, 1997 1998, 1999, 2000, 2001. BMW 7 E38 to luksusowy sedan klasy F, który był produkowany przez BMW w latach 1994-2001. Oto kilka informacji na temat tego modelu: Design: BMW 7 E38 charakteryzuje się eleganckim […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 7 E38 z lat: 1994, 1995, 1996, 1997 1998, 1999, 2000, 2001.
BMW 7 E38 to luksusowy sedan klasy F, który był produkowany przez BMW w latach 1994-2001. Oto kilka informacji na temat tego modelu:
BMW 7 E38 to model, który zdobył uznanie ze względu na swoje luksusowe wykończenie, zaawansowane technologie i wyjątkowy komfort jazdy.
Modele:
728i, 728iL, 730i, 730iL, 735i, 735iL , 740i, 740iL, 750i, 750iL, 725tds, 730d, 740d.

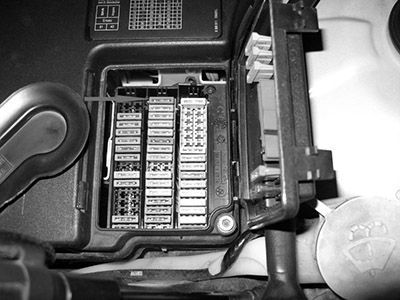

Schemat skrzynki bezpieczników komory silnika (tylko kierownica po lewej stronie)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | 30 | Przekaźnik wycieraczek |
| 4 | 30 | Moduł spryskiwacza reflektorów |
| 5 | 15 | Przekaźnik klaksonu |
| 6 | 20 | Moduł ogólny |
| 7 | 7,5 | Zawory wodne, pomocnicza pompa wodna, niezależny odbiornik ogrzewania, radiowy odbiornik zegara, przedni zawór odcinający (750iXL) |
| 8 | 30 | Moduł drzwi pasażera |
| 9 | 20 | Przekaźnik 1. stopnia wentylatora pomocniczego |
| 10 | 5 | Przekaźnik pomocy wizualnej przy wejściu |
| 25 | Jednostka sterująca ABS/ASC | |
| 11 | 15 | Moduł sterowania ogrzewaniem i klimatyzacją |
| 30 | 1994-1995 (bez pamięci): Przełącznik regulacji przedniego siedzenia pasażera, Przełącznik regulacji oparcia pasażera, Przełącznik podparcia uda pasażera, Przełącznik podparcia lędźwiowego siedzenia pasażera | |
| 1994-1995 (z pamięcią): Aktywna jednostka sterująca przedniego siedzenia pasażera, silnik ruchu siedzenia pasażera, silnik regulacji wysokości siedzenia pasażera, silnik pochylania poduszki siedzenia pasażera, silnik odchylania oparcia pasażera, jednostka sterująca pamięci siedzenia pasażera, silnik siłownika oparcia pasażera, Silnik zagłówka pasażera | ||
| 12 | 15 | 1995: Jednostka sterująca regulacją kolumny kierownicy |
| 13 | 20 | 1994-1995: Jednostka sterująca regulacją kolumny kierownicy |
| 14 | 10 | 1994-1995 : Jednostka sterująca tylnego zagłówka |
| 5 | Światło lewego słupka B, prawe światło słupka B, przekaźnik świateł słupka B | |
| 15 | 30 | Silnik pochylenia kolumny kierownicy, Silnik regulacji kolumny kierownicy, Silnik ruchu fotela kierowcy, Silnik regulacji wysokości siedzenia kierowcy, Silnik odchylania poduszki siedzenia kierowcy, Silnik odchylania oparcia kierowcy, Silnik zagłówka kierowcy, Moduł pamięci siedzenia/kolumny kierownicy (SM/LSM), sterownik kierowcy Silnik podparcia ud, silnik siłownika oparcia kierowcy, przełącznik podparcia lędźwiowego siedzenia kierowcy, jednostka sterująca aktywnego fotela kierowcy |
| 16 | 10 | 1994-1995 : Jednostka sterująca osłoną przeciwsłoneczną, przełącznik osłony przeciwsłonecznej |
| 30 | 1995-2001 (bez pamięci): przełącznik regulacji przedniego siedzenia pasażera, przełącznik regulacji oparcia pasażera, przełącznik podparcia uda pasażera, przełącznik podparcia lędźwiowego siedzenia pasażera | |
| 1995-2001 (z pamięcią): Aktywna jednostka sterująca przedniego siedzenia pasażera, silnik ruchu siedzenia pasażera, silnik regulacji wysokości siedzenia pasażera, silnik pochylania poduszki siedzenia pasażera, silnik odchylania oparcia pasażera, jednostka sterująca pamięci siedzenia pasażera, silnik siłownika oparcia pasażera, Silnik zagłówka pasażera | ||
| 17 | 10 | Przekaźnik pompy paliwa nr 1, centrala przełączania, jednostka sterująca ABS/ASC, czujnik kąta skrętu, jednostka sterująca aktywnego tempomatu (ACC), zawór filtra węglowego, obwód zmiany paliwa, pompa diagnostyczna wycieków, przekaźnik pompy powietrza wtórnego, jednostka sterująca ogrzewaniem elektrycznym katalizator |
| M51, M52, M60: Przełącznik systemu ASC/DSC, przekaźnik rozrusznika (M60 – 1994-1995), przekaźnik pompy paliwa, jednostka sterująca ABS/ASC, przekaźnik pompy powietrza wtórnego (M60, M73) | ||
| M73: Przełącznik systemu ASC/DSC, przekaźnik pompy paliwa, jednostka sterująca ABS/ASC/DSC, przekaźnik pompy powietrza wtórnego, przekaźnik pompy powietrza (1996-2001), czujnik kąta skrętu (z DSC), obwód zmiany paliwa (1997-2001) , pompa diagnostyczna wycieków (1997-2001) | ||
| M62: Przełącznik systemu ASC/DSC, przekaźnik pompy paliwa, jednostka sterująca ABS/ASC/DSC, obwód zmiany paliwa, pompa diagnostyczna wycieków, zawór filtra węglowego, czujnik kąta skrętu (z DSC) | ||
| 18 | 5 | Zestaw wskaźników – zintegrowana elektroniczna jednostka sterująca (IKE) |
| 19 | 5 | Zacisk przekaźnika urządzenia rozładunkowego 15 |
| 20 | 5 | Lewy reflektor (1998-2001), prawy reflektor (1998-2001), przekaźnik odmgławiacza tylnej szyby, podgrzewany przedni ekran/przekaźnik dysz spryskiwacza, przekaźnik wentylatora pomocniczego stopnia 1, przekaźnik wentylatora pomocniczego stopnia 2 (1995-2001), ogrzewanie i A/ Moduł sterujący C |
| 21 | 5 | Przekaźnik odcięcia prądu w obwodzie zamkniętym, mechanizm otwierania drzwi garażowych (1995-2001), jednostka sterująca elektronicznego wyłącznika akumulatora (2000-2001), jednostka sterująca aktywnego tempomatu (ACC) (2000-2001) |
| 22 | 10 | M51, M57: złącze diagnostyczne, alternator, podgrzewacz paliwa, czujnik poziomu oleju, przełącznik zmiany biegów |
| M67: złącze diagnostyczne, alternator, jednostka sterująca skrzynią biegów AGS, przełącznik temperatury, czujnik poziomu oleju | ||
| M60: złącze diagnostyczne, przekaźnik czujnika tlenu, czujnik poziomu oleju, przełącznik temperatury, przełącznik zmiany biegów | ||
| M52: złącze diagnostyczne, alternator, przełącznik temperatury, czujnik poziomu oleju, przełącznik zmiany biegów | ||
| M52, M62, M73: złącze diagnostyczne, alternator, przełącznik temperatury, czujnik poziomu oleju, przełącznik pozycji biegu (z wyjątkiem M62 – 1997-2001), jednostka sterująca skrzynią biegów AGS (tylko M62 – 1997-2001) | ||
| 23 | 5 | Zestaw wskaźników, moduł świetlny, jednostka sterująca RDC (1998-2001), jednostka sterująca DWS, przekaźnik klapy zbiornika ZV, przekaźnik wentylatora pomocniczego stopnia 3 |
| 24 | 5 | M51, M57: jednostka sterująca cyfrowej elektroniki Diesla (DDE), przekaźnik jednostki sterującej DDE |
| M67: Jednostka sterująca cyfrowej elektroniki Diesla (DDE) nr 1 (główna) | ||
| M52, M62: Jednostka sterująca cyfrowej elektroniki silnika (DME). | ||
| M60: Jednostka sterująca cyfrowej elektroniki silnika (DME), zacisk 15 przekaźnika odciążającego (1995-2001) | ||
| M73: Jednostka sterująca cyfrowej elektroniki silnika (DME) nr 1 i 2, zacisk przekaźnika odciążającego 15 (1995-2001) | ||
| 25 | – | – |
| 26 | 5 | Zintegrowana elektroniczna jednostka sterująca (IKE), gong, zestaw wskaźników, lampka kontrolna biegu, automatyczna jednostka sterująca diagnostyką (1994-1995), elektroniczna jednostka sterująca immobilizera (EWS – 1995-2001), czujnik kąta skrętu (z DSC – 1996-2001) |
| 27 | 5 | Gniazdo OBD2 (1995-2001 (z wyjątkiem 750iXL)), wyświetlacz wielofunkcyjny (MID), wyświetlacz wielofunkcyjny (MID) Tylny przedział pasażerski, przełącznik zdalnego sterowania do regulacji siedzenia pasażera |
| 28 | 5 | Przekaźnik wycieraczek nr 1 i nr 2, pilot centralnego zamka (1995), wyświetlacz LED DWA (1995-1998), czujnik słoneczny z diodą LED DWA (1999-2001), wzmacniacz antenowy (centralny zamek – 1995-2001), przekaźnik tylny Silnik pokrywy (1997-2001), jednostka sterująca RDC (1997-2001) |
| 29 | 30 | Moduł ogólny |
| 30 | 10 | Przekaźnik podgrzewanej szyby przedniej/spryskiwaczy |
| 31 | 30 | Przełącznik blokady drzwi kierowcy, moduł drzwi kierowcy, blok przełączników drzwi kierowcy (1995-2001) |
| 32 | 30 | 1996-2001: Przekaźnik dmuchawy ogrzewania |
| 33 | 25 | Jednostka sterująca ABS/ASC (przekaźnik zaworu) |
| 34 | 30 | 1994-1995: Przekaźnik drugiego stopnia wentylatora pomocniczego |
| Jednostka sterująca skrzynią biegów AGS, złącze diagnostyczne | ||
| 35 | – | – |
| 36 | 10 | Sprężyna śrubowa |
| 37 | – | – |
| 38 | 5 | 1994-1995: Przekaźnik drugiego stopnia wentylatora pomocniczego |
| 1995-2001: Przekaźnik 3 stopnia wentylatora pomocniczego | ||
| 39 | 25 | Centrum przełączania |
| 15 | Przełącznik ogrzewania siedzenia kierowcy, przełącznik ogrzewania siedzenia pasażera | |
| 40 | 5 | Złącze diagnostyczne |
| 41 | 5 | Przekaźnik klaksonu, czujnik deszczu (1996-2001), lampka kontrolna biegu, moduł ogólny, zintegrowana elektroniczna jednostka sterująca (1997-2001), centralny zamek zdalnego sterowania (1994-1995) |
| 42 | 7,5 | Gniazdo ładowania, światło lusterka do makijażu kierowcy, światło lusterka do makijażu pasażera, światło półki na paczki siedzenia pasażera, światło półki na paczki siedzenia kierowcy |
| 43 | 5 | Lewy przedni czujnik poduszki powietrznej (1996-1999), prawy przedni czujnik poduszki powietrznej (1996-1999), przełącznik klamry pasa bezpieczeństwa kierowcy (1997-1999), przełącznik klamry pasa bezpieczeństwa pasażera (1997-1998), elektroniczne sterowanie siedzeniem, zintegrowana elektroniczna jednostka sterująca (1997-2001), zestaw wskaźników (1994-1997) |
| 44 | 5 | Przełącznik świateł hamowania, moduł światła (1997-2001), jednostka sterująca elektronicznego immobilizera (EWS) (1995-2001), przełącznik sprzęgła (1997-2001), moduł tempomatu (1994-1996) |
| 45 | 5 | Moduł diagnostyczny poduszki powietrznej |
| 46 | 5 | Terminal przekaźnika rozładunkowego R, różnorodność, jednostka sterująca nawigacją, elektronika nadawczo-odbiorcza/ładująca, interfejs, wprowadzanie głosowe, jednostka operacyjna DSP, telefon — interfejs podstawowy, monitor pokładowy, odbiornik GPS |
| 47 | 5 | Wyświetlacz wielofunkcyjny (MID) Przedział pasażerski z tyłu, kierownica wielofunkcyjna (sprężyna śrubowa), wyświetlacz wielofunkcyjny (MID) |
| 48 | 10 | Centrum przełączania, jednostka sterująca tylnego zagłówka, osłona przeciwsłoneczna |

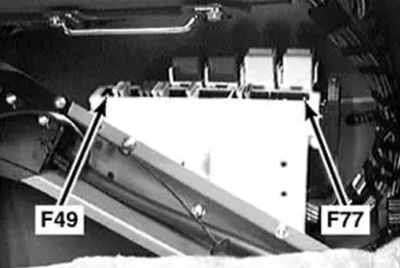

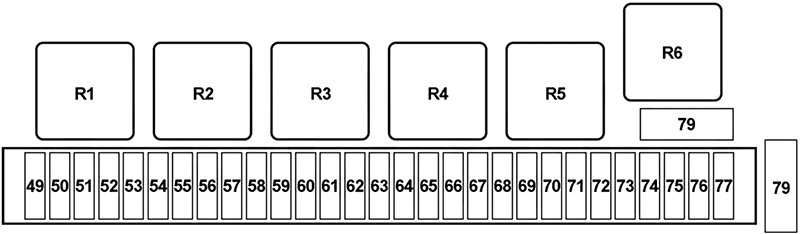

Schemat skrzynki bezpieczników przedziału bagażowego
| № | A | Chroniony składnik |
|---|---|---|
| 49 | 15 | Niezależny przekaźnik ogrzewania (IHKR) |
| 50 | 15 | Niezależne ogrzewanie postojowe/dodatkowe (IHKR), niezależny odbiornik ogrzewania |
| 51 | 20 | Moduł szyberdachu |
| 52 | 30 | Australia: Przekaźnik zapalniczki (przednia zapalniczka) |
| z wyjątkiem Australii: Przednia zapalniczka do cygar, Tylna zapalniczka do cygar | ||
| 53 | 20 | Tylny prawy przełącznik podparcia lędźwiowego, tylny prawy przełącznik regulacji siedzenia/zagłówka, tylny lewy przełącznik regulacji siedzenia/zagłówka, tylny lewy przełącznik podparcia lędźwiowego, silnik podparcia lędźwiowego tylnego przedziału (1995-2001) |
| 54 | 20 | 1997-2001: Gniazdo przyczepy |
| 55 | 7,5 | Moduł ogólny |
| 56 | 7,5 | 1994-1995: Moduł ogólny |
| 1997-2001: Róg antykradzieżowy (DWA) | ||
| 57 | 15 | Przekaźnik pompy paliwa nr 1 |
| 25 | Przekaźnik pompy paliwa nr 1 | |
| 58 | 5 | Przełącznik blokady tylnej pokrywy, czujnik przechyłu, elektrochromowe wewnętrzne lusterko wsteczne, jednostka sterująca ochroną wnętrza, przekaźnik klapy zbiornika ZV |
| 59 | 30 | Przekaźnik odmgławiacza tylnej szyby |
| 15 | Lodówka przenośna | |
| 60 | – | – |
| 61 | 20 | z wyjątkiem 750iXL (1995-2001): Przekaźnik dmuchawy tylnej komory, jednostka sterująca dmuchawy tylnej komory |
| 750iXL (1995-2001): Przekaźnik dmuchawy tylnej komory | ||
| 62 | 5 | Elektrochromowe wewnętrzne lusterko wsteczne |
| 63 | 15 | Przełącznik ogrzewania lewego tylnego siedzenia, przełącznik ogrzewania prawego tylnego siedzenia |
| 64 | 5 | Jednostka sterująca wspomagania parkowania, ostrzeżenie o odległości |
| 30 | Zmieniarka CD | |
| 65 | 15 | Jednostka sterująca EDC, centrum przełączania, prawy przedni czujnik przyspieszenia (1995-1995), prawy tylny czujnik przyspieszenia (1994-1995) |
| 66 | 5 | Przekaźnik zapalniczki |
| 67 | – | – |
| 68 | 5 | z wyjątkiem 750iXL (1995-2001): Przekaźnik dmuchawy tylnej komory, jednostka sterująca dmuchawy tylnej komory |
| 750iXL (1995-2001): Nagrzewnica/klimatyzator tylnej komory | ||
| 69 | 30 | Radio, Jednostka sterująca nawigacją, Odbiornik GPS, Tylna zapalniczka do cygar, Zmieniarka płyt CD, Terminal przekaźnika rozładunkowego R, Moduł wideo, Monitor pokładowy, Monitor w tylnej komorze, Wzmacniacz |
| 70 | 10 | Elektronika nadawczo-odbiorcza/ładująca (Motorola), Interfejs (Motorola), Kompensator, Wejście głosowe, Telefon — podstawowy interfejs (Siemens, Nokia, Jbit), Eject Box (Siemens F), Rear Eject Box (Siemens F) |
| 71 | – | – |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | 30 | Przekaźnik odmgławiacza szyby przedniej nr 1 |
| 77 | 30 | Przekaźnik odmgławiacza szyby przedniej nr 2 |
| 79 | 40 | Przekaźnik odmgławiacza tylnej szyby |
| R1 | – | |
| R2 | Niezależny przekaźnik ogrzewania | |
| R3 | USA: Przekaźnik klapy zbiornika ZV | |
| R4 | Zacisk przekaźnika urządzenia rozładunkowego 15 | |
| Terminal przekaźnika rozładunkowego R | ||
| R5 | Pompa paliwowa | |
| Dmuchawa tylnej komory | ||
| R6 | Odmgławiacz tylnej szyby | |

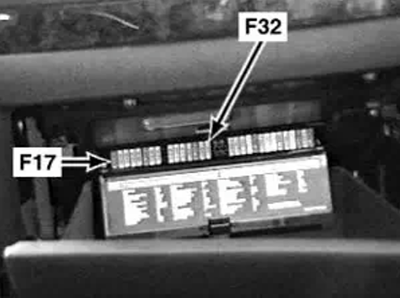

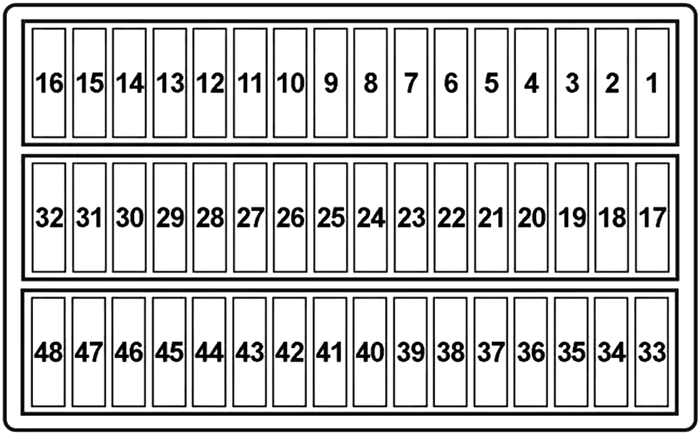

Schemat skrzynki bezpieczników nr 1 w przedziale pasażerskim (tylko kierownica po prawej stronie)
| № | A | Chroniony składnik |
|---|---|---|
| 1 | – | – |
| 2 | – | – |
| 3 | 30 | Przekaźnik wycieraczek |
| 4 | 30 | Moduł spryskiwacza reflektorów |
| 5 | 15 | Przekaźnik klaksonu |
| 6 | 20 | Moduł ogólny |
| 7 | 7,5 | Zawory wodne, pomocnicza pompa wodna, niezależny odbiornik ogrzewania, radiowy odbiornik zegara, przedni zawór odcinający (750iXL) |
| 8 | 30 | Moduł drzwi pasażera |
| 9 | 20 | Przekaźnik 1. stopnia wentylatora pomocniczego |
| 10 | 5 | Przekaźnik pomocy wizualnej przy wejściu |
| 25 | Jednostka sterująca ABS/ASC | |
| 11 | 15 | Moduł sterowania ogrzewaniem i klimatyzacją |
| 30 | 1994-1995 (bez pamięci): Przełącznik regulacji przedniego siedzenia pasażera, Przełącznik regulacji oparcia pasażera, Przełącznik podparcia uda pasażera, Przełącznik podparcia lędźwiowego siedzenia pasażera | |
| 1994-1995 (z pamięcią): Aktywna jednostka sterująca przedniego siedzenia pasażera, silnik ruchu siedzenia pasażera, silnik regulacji wysokości siedzenia pasażera, silnik pochylania poduszki siedzenia pasażera, silnik odchylania oparcia pasażera, jednostka sterująca pamięci siedzenia pasażera, silnik siłownika oparcia pasażera, Silnik zagłówka pasażera | ||
| 12 | 15 | 1995: Jednostka sterująca regulacją kolumny kierownicy |
| 13 | 20 | 1994-1995: Jednostka sterująca regulacją kolumny kierownicy |
| 14 | 10 | 1994-1995: Jednostka sterująca tylnego zagłówka |
| 5 | Światło lewego słupka B, prawe światło słupka B, przekaźnik świateł słupka B | |
| 15 | 30 | Silnik pochylenia kolumny kierownicy, Silnik regulacji kolumny kierownicy, Silnik ruchu fotela kierowcy, Silnik regulacji wysokości siedzenia kierowcy, Silnik odchylania poduszki siedzenia kierowcy, Silnik odchylania oparcia kierowcy, Silnik zagłówka kierowcy, Moduł pamięci siedzenia/kolumny kierownicy (SM/LSM), sterownik kierowcy Silnik podparcia ud, silnik siłownika oparcia kierowcy, przełącznik podparcia lędźwiowego siedzenia kierowcy, jednostka sterująca aktywnego fotela kierowcy |
| 16 | 10 | 1994-1995: Jednostka sterująca osłoną przeciwsłoneczną, przełącznik osłony przeciwsłonecznej |
| 30 | 1995-2001 (bez pamięci): przełącznik regulacji przedniego siedzenia pasażera, przełącznik regulacji oparcia pasażera, przełącznik podparcia uda pasażera, przełącznik podparcia lędźwiowego siedzenia pasażera | |
| 1995-2001 (z pamięcią): Aktywna jednostka sterująca przedniego siedzenia pasażera, silnik ruchu siedzenia pasażera, silnik regulacji wysokości siedzenia pasażera, silnik pochylania poduszki siedzenia pasażera, silnik odchylania oparcia pasażera, jednostka sterująca pamięci siedzenia pasażera, silnik siłownika oparcia pasażera, Silnik zagłówka pasażera | ||
| 17 | 10 | Przekaźnik pompy paliwa nr 1, centrala przełączania, jednostka sterująca ABS/ASC, czujnik kąta skrętu, jednostka sterująca aktywnego tempomatu (ACC), zawór filtra węglowego, obwód zmiany paliwa, pompa diagnostyczna wycieków, przekaźnik pompy powietrza wtórnego, jednostka sterująca ogrzewaniem elektrycznym katalizator |
| M51, M52, M60: Przełącznik systemu ASC/DSC, przekaźnik rozrusznika (M60 – 1994-1995), przekaźnik pompy paliwa, jednostka sterująca ABS/ASC, przekaźnik pompy powietrza wtórnego (M60, M73) | ||
| M73: Przełącznik systemu ASC/DSC, przekaźnik pompy paliwa, jednostka sterująca ABS/ASC/DSC, przekaźnik pompy powietrza wtórnego, przekaźnik pompy powietrza (1996-2001), czujnik kąta skrętu (z DSC), obwód zmiany paliwa (1997-2001) , pompa diagnostyczna wycieków (1997-2001) | ||
| M62: Przełącznik systemu ASC/DSC, przekaźnik pompy paliwa, jednostka sterująca ABS/ASC/DSC, obwód zmiany paliwa, pompa diagnostyczna wycieków, zawór filtra węglowego, czujnik kąta skrętu (z DSC) | ||
| 18 | 5 | Zestaw wskaźników – zintegrowana elektroniczna jednostka sterująca (IKE) |
| 19 | 5 | Zacisk przekaźnika urządzenia rozładunkowego 15 |
| 20 | 5 | Lewy reflektor, prawy reflektor, przekaźnik odmgławiacza tylnej szyby, podgrzewany przedni ekran/przekaźnik dysz spryskiwacza, przekaźnik wentylatora pomocniczego stopnia 1, przekaźnik wentylatora pomocniczego stopnia 2 (1995-2001), moduł sterowania ogrzewaniem i klimatyzacją |
| 21 | 5 | Przekaźnik odcięcia prądu w obwodzie zamkniętym, mechanizm otwierania drzwi garażowych (1995-2001), jednostka sterująca elektronicznego wyłącznika akumulatora (2000-2001), jednostka sterująca aktywnego tempomatu (ACC) (2000-2001) |
| 22 | 10 | M51, M57: złącze diagnostyczne, alternator, podgrzewacz paliwa, czujnik poziomu oleju, przełącznik zmiany biegów |
| M67: złącze diagnostyczne, alternator, jednostka sterująca skrzynią biegów AGS, przełącznik temperatury, czujnik poziomu oleju | ||
| M60: złącze diagnostyczne, przekaźnik czujnika tlenu, czujnik poziomu oleju, przełącznik temperatury, przełącznik zmiany biegów | ||
| M52: złącze diagnostyczne, alternator, przełącznik temperatury, czujnik poziomu oleju, przełącznik zmiany biegów | ||
| M52, M62, M73: złącze diagnostyczne, alternator, przełącznik temperatury, czujnik poziomu oleju, przełącznik pozycji biegu (z wyjątkiem M62 – 1997-2001), jednostka sterująca skrzynią biegów AGS (tylko M62 – 1997-2001) | ||
| 23 | 5 | Zestaw wskaźników, moduł świetlny, jednostka sterująca RDC (1998-2001), jednostka sterująca DWS, przekaźnik klapy zbiornika ZV, przekaźnik wentylatora pomocniczego stopnia 3 |
| 24 | 5 | M51, M57: jednostka sterująca cyfrowej elektroniki Diesla (DDE), przekaźnik jednostki sterującej DDE |
| M67: Jednostka sterująca cyfrowej elektroniki Diesla (DDE) nr 1 (główna) | ||
| M52, M62: Jednostka sterująca cyfrowej elektroniki silnika (DME). | ||
| M60: jednostka sterująca cyfrowej elektroniki silnika (DME), zacisk 15 przekaźnika odciążającego (1994-1995) | ||
| M73: Jednostka sterująca cyfrowej elektroniki silnika (DME) nr 1 i 2, zacisk przekaźnika odciążającego 15 (1994-1995) | ||
| 25 | – | – |
| 26 | 5 | Zintegrowana elektroniczna jednostka sterująca (IKE), gong, zestaw wskaźników, lampka kontrolna biegu, automatyczna jednostka sterująca diagnostyką (1994-1995), elektroniczna jednostka sterująca immobilizera (EWS – 1995-2001), czujnik kąta skrętu (z DSC – 1996-2001) |
| 27 | 5 | Gniazdo OBD2 (1995-2001 (z wyjątkiem 750iXL)), wyświetlacz wielofunkcyjny (MID), wyświetlacz wielofunkcyjny (MID) Tylny przedział pasażerski, przełącznik zdalnego sterowania do regulacji siedzenia pasażera |
| 28 | 5 | Przekaźnik wycieraczek nr 1 i nr 2, pilot centralnego zamka (1995), wyświetlacz LED DWA (1995-1998), czujnik słoneczny z diodą LED DWA (1999-2001), wzmacniacz antenowy (centralny zamek – 1995-2001), przekaźnik tylny Silnik pokrywy (1997-2001), jednostka sterująca RDC (1997-2001) |
| 29 | 30 | Moduł ogólny |
| 30 | 10 | Przekaźnik podgrzewanej szyby przedniej/spryskiwaczy |
| 31 | 30 | Przełącznik blokady drzwi kierowcy, moduł drzwi kierowcy, blok przełączników drzwi kierowcy (1994-1995) |
| 32 | 30 | 1994-1996: Przekaźnik dmuchawy ogrzewania |

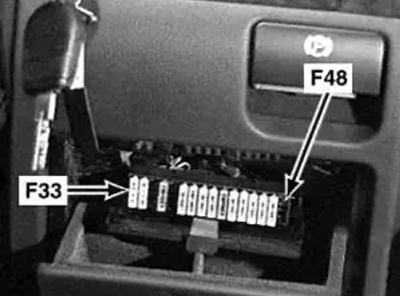

Schemat skrzynki bezpieczników nr 2 w przedziale pasażerskim (tylko kierownica po prawej stronie)
| № | A | Chroniony składnik |
|---|---|---|
| 33 | 25 | Jednostka sterująca ABS/ASC (przekaźnik zaworu) |
| 34 | 30 | 1994-1995: Przekaźnik drugiego stopnia wentylatora pomocniczego |
| Jednostka sterująca skrzynią biegów AGS, złącze diagnostyczne | ||
| 35 | – | – |
| 36 | 10 | Sprężyna śrubowa |
| 37 | – | – |
| 38 | 5 | 1994-1995: Przekaźnik drugiego stopnia wentylatora pomocniczego |
| 1995-2001: Przekaźnik 3 stopnia wentylatora pomocniczego | ||
| 39 | 25 | Centrum przełączania |
| 15 | Przełącznik ogrzewania siedzenia kierowcy, przełącznik ogrzewania siedzenia pasażera | |
| 40 | 5 | Złącze diagnostyczne |
| 41 | 5 | Przekaźnik klaksonu, czujnik deszczu (1996-2001), lampka kontrolna biegu, moduł ogólny, zintegrowana elektroniczna jednostka sterująca (1994-1997), centralny zamek zdalnego sterowania (1994-1995) |
| 42 | 7,5 | Gniazdo ładowania, światło lusterka do makijażu kierowcy, światło lusterka do makijażu pasażera, światło półki na paczki siedzenia pasażera, światło półki na paczki siedzenia kierowcy |
| 43 | 5 | Lewy przedni czujnik poduszki powietrznej (1996-1999), prawy przedni czujnik poduszki powietrznej (1996-1999), przełącznik klamry pasa bezpieczeństwa kierowcy (1997-1999), przełącznik klamry pasa bezpieczeństwa pasażera (1997-1998), elektroniczne sterowanie siedzeniem, zintegrowane sterowanie elektroniczne Jednostka (1997-2001), zestaw wskaźników (1994-1997) |
| 44 | 5 | Przełącznik świateł hamowania, moduł światła (1997-2001), jednostka sterująca elektronicznego immobilizera (EWS) (01.1995-), przełącznik sprzęgła (1997-2001), moduł tempomatu (1994-1996) |
| 45 | 5 | Moduł diagnostyczny poduszki powietrznej |
| 46 | 5 | Terminal przekaźnika rozładunkowego R, różnorodność, jednostka sterująca nawigacją, elektronika nadawczo-odbiorcza/ładująca, interfejs, wprowadzanie głosowe, jednostka operacyjna DSP, telefon — interfejs podstawowy, monitor pokładowy, odbiornik GPS |
| 47 | 5 | Wyświetlacz wielofunkcyjny (MID) Przedział pasażerski z tyłu, kierownica wielofunkcyjna (sprężyna śrubowa), wyświetlacz wielofunkcyjny (MID) |
| 48 | 10 | Centrum przełączania, jednostka sterująca tylnego zagłówka, osłona przeciwsłoneczna |
