W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 7 E32 z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.

BMW 7 E32 to luksusowy sedan klasy F, który był produkowany przez BMW w latach 1986-1994. Oto kilka informacji na temat tego modelu:

  1. Design: BMW 7 E32 charakteryzuje się eleganckim i dynamicznym designem. Posiada charakterystyczne, smukłe proporcje i harmonijne linie. Z przodu wyróżnia się duża, szeroka atrapa chłodnicy, a z tyłu znajdują się duże, pionowe lampy. Wykończenie i detalowanie są wysokiej jakości.
  2. Silniki: BMW 7 E32 oferowało różne jednostki napędowe. Były dostępne zarówno silniki benzynowe, jak i wysokoprężne. Wśród silników benzynowych można było znaleźć sześciocylindrowe i dwunastocylindrowe jednostki, a także mocne V8. Wersje topowe były wyposażone w potężne silniki V12.
  3. Wnętrze: Kabina BMW 7 E32 zapewnia przestronne i luksusowe wnętrze. Wykorzystano wysokiej jakości materiały i wykończenia, takie jak skóra, drewno i metal. Fotele są wygodne i regulowane elektrycznie, a tylne siedzenia mogą być opcjonalnie wyposażone w regulację oparcia i podnóżków. Wyposażenie obejmuje również różnego rodzaju systemy i funkcje, takie jak klimatyzacja, system audio i nawigacja.
  4. Technologia: BMW 7 E32 wprowadziło wiele zaawansowanych technologii swojej epoki. Można tutaj wymienić m.in. system ABS, kontrolę trakcji, elektrycznie sterowane szyby i lusterka, centralny zamek, podgrzewane fotele, skórzaną tapicerkę, system klimatyzacji i wiele innych. Opcjonalnie można było wyposażyć samochód w systemy takie jak nawigacja satelitarna, telefon, czy elektrycznie sterowane rolety na tylnych szybach.
  5. Komfort jazdy: BMW 7 E32 oferuje wysoki poziom komfortu jazdy. Zastosowane zawieszenie i układ kierowniczy zapewniają płynne prowadzenie i dobrą kontrolę nad samochodem. Dodatkowo, izolacja akustyczna i wyposażenie wnętrza przyczyniają się do redukcji hałasu i zapewnienia spokojnej atmosfery wewnątrz pojazdu.

BMW 7 E32 jest uznawane za jeden z klasycznych modeli marki BMW i cieszy się uznaniem ze względu na swoje luksusowe wykończenie, zaawansowane technologie i doskonałe osiągi.

Zobacz także:  BMW Z4 (E85, E86) (2003-2008) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

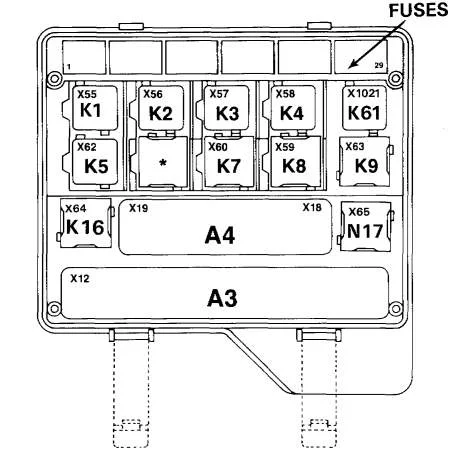

Główna skrzynka bezpieczników

Znajduje się po lewej stronie. Aby uzyskać dostęp, zdejmij osłonę ochronną. Na odwrocie powinien znajdować się schemat z aktualnym opisem elementów.

BMW 7 E32 (1987-1994) - schematy bezpieczników i przekaźników

Opis

  • 1. 15 A Włącznik świateł hamowania.
    Uzwojenie cewki przekaźnika wycieraczek szyby przedniej.
    Kombinacja urządzeń.
    Komputer pokładowy.
  • 2. 7,5 A Cewka przekaźnika do włączania świateł mijania.
    Cewka przekaźnika do włączania świateł drogowych.
  • 6. 15 A Przekaźnik-przerywacz kierunkowskazów. Czujnik wstrząsu i alarmu urządzenia zabezpieczającego przed kradzieżą.
  • 7,15 A Światła przeciwmgielne. Lampka kontrolna włączania świateł przeciwmgielnych.
  • 8. 7,5 A Tylne światła przeciwmgłowe.
  • 9. 15 A Sygnały dźwiękowe. Przełącznik regulacji poduszki siedziska lędźwiowego.
  • 17. 7,5 A Sterownik cyfrowego systemu zarządzania pracą silnika Motronic. Przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów. Włącznik świateł hamowania. Lampka kontrolna włączania świateł drogowych.
  • 3. 10 A Cewka przekaźnika włączania świateł przeciwmgielnych. Tylne światła przeciwmgielne. Przekaźnik ostrzegawczy świateł drogowych. Przełącznik kierunkowskazów.
  • 4. 7.5 A Lewe tylne światło.
  • 5. 10 A Prawe tylne światło. Lampka ostrzegawcza alarmu. Lampki oświetlenia tablicy rejestracyjnej. Przełącznik oświetlenia przyrządów. Lampki kontrolne. Lampy oświetlenia przyrządów. Pompa obiegowa nagrzewnicy.
  • 10.7.5 A Lewe światło mijania.
  • 11.7.5 A Prawe światło mijania.
  • 12. 15 А Włącznik świateł cofania. Przełącznik do regulacji położenia lusterek bocznych. Elementy grzejne do dysz spryskiwaczy przedniej szyby. Spryskiwacz szyby przedniej.
  • 13. 7,5 A Lewe światło drogowe.
  • 14. 7,5 A Prawe światło drogowe.
  • 15.7.5 Zarezerwowany.
  • 16. 30 A Przełącznik ogrzewania siedzenia. Kombinacja urządzeń. Cewka przekaźnika do chowania tylnych zagłówków. Urządzenie przeciw kradzieży. Komputer pokładowy. Pilot zdalnego sterowania do centralnego zamka drzwi.
  • 18. 15 A Przełącznik sterowania roletami przeciwsłonecznymi. Tylne abażury do oświetlenia wnętrza. Odbiornik radiowy („+” po włączeniu zapłonu). Telefon („+” po włączeniu zapłonu).
  • 19.30 A Przełącznik wentylatora nagrzewnicy.
  • 20. 10 Zestaw wskaźników. Zegar. Komputer pokładowy.
  • 21.10 A Lampka oświetlenia bagażnika. Światła pomocnicze z przodu i z tyłu.
  • 22.30 A Spryskiwacze reflektorów.
  • 23,15 A Elektryczna pompa paliwowa.
  • 24. 10 A Główna elektroniczna jednostka sterująca sprzętem elektrycznym.
  • 25.30 Wentylator elektryczny.
  • 26.30 Zapalniczka
  • 27.7.5 A Jednostka sterująca nagrzewnicą. Zawory elektromagnetyczne nagrzewnicy.
  • 28,15 A Cewka przekaźnika ogrzewania tylnej szyby. Wentylator skrzynki elektronicznych jednostek sterujących w komorze silnika. Elektroniczna jednostka sterująca do wspomagania kierownicy.
  • 29.7.5 A Cewka przekaźnika do załączania wentylatora elektrycznego.
Zobacz także:  BMW 4 F32-F33-F36 (2013-2021) - schematy bezpieczników i przekaźników

Przekaźnik uzwojenia do włączania pompy obiegowej nagrzewnicy.



Przekaźniki

  • K1 – przekaźnik do załączania dodatkowego wentylatora chłodzącego
  • K2 – przekaźnik klaksonu
  • K3 – przekaźnik świateł drogowych
  • K4 – przekaźnik świateł mijania
  • K5 – przekaźnik ogrzewania lusterka
  • K6 – przekaźnik dodatkowego wentylatora chłodzącego
  • K7 – przekaźnik ogrzewania tylnej szyby
  • K8 – przekaźnik świateł przeciwmgłowych
  • K9 – Przekaźnik tylnych świateł przeciwmgłowych
  • K10 – Przekaźnik do włączania oświetlenia deski rozdzielczej, wycieraczek i spryskiwaczy
  • K16 – przekaźnik alarmowy
  • N17 – przekaźnik wyłącznika urządzenia sterującego.
  • K51 – przekaźnik sygnału telefonicznego.

Dodatkowa skrzynka

Znajduje się po prawej stronie. Znajdują się tutaj następujące elementy:

  1. komputer Motronic lub DME;
  2. tempomat;
  3. Przekaźnik pompy paliwa (pomarańczowy) i DME (biały);
  4. Komputer ABS.
Zobacz także:  BMW 3 E30 (1982-1994) - schematy bezpieczników i przekaźników

Przedział pasażerski

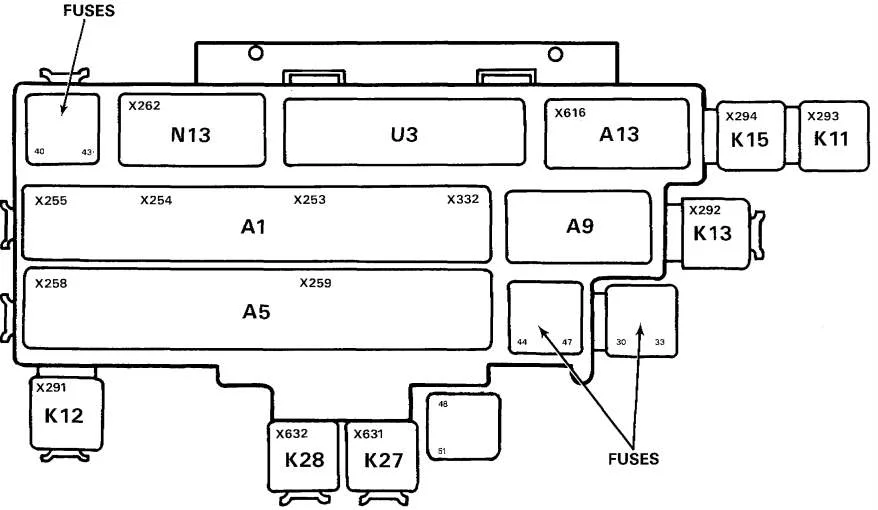

Skrzynka bezpieczników znajduje się pod tylną kanapą i wygląda mniej więcej tak.

BMW 7 E32 (1987-1994) - schematy bezpieczników i przekaźników

Strzałki wskazują możliwe lokalizacje bezpieczników.

Opis

  • 30. 7.5 Główna elektroniczna jednostka sterująca sprzętem elektrycznym.
    Blok przekaźników.
    Przełącznik blokady drzwi przednich lewych (blokada).
    Elementy grzejne do zamków drzwiowych.
  • 31 7.5 Włącznik blokady drzwi przednich prawych (blokada).
    Pilot zdalnego sterowania do blokowania zamków drzwi.
    Przełącznik pokrywy urządzenia zabezpieczającego przed kradzieżą.
    Przełącznik siedzenia urządzenia zabezpieczającego przed kradzieżą.
    Przełącznik baterii urządzenia zabezpieczającego przed kradzieżą.
  • 32 7.5 Sterownik rolet przeciwsłonecznych.
  • 33 7.5 Zarezerwowane.
  • 34 30 Zarezerwowane.
  • 35 30 Zarezerwowane.
  • 36 30 Zarezerwowane.
  • 37 Zarezerwowane.
  • 38 Rezerwa.
  • 39 Zarezerwowane.
  • 40 10 Silnik elektryczny do regulacji zagłówków tylnych.
  • 41 30 Odbiornik radiowy („+” na stałe).
  • 42 30 Silnik elektryczny do regulacji położenia lewego przedniego siedzenia. 53 10 Telefon („+” na stałe). 54 15 Zarezerwowane.
  • 43 30 Silnik elektryczny do regulacji położenia prawego przedniego siedzenia.
  • 44 30 Wycieraczka szyby przedniej.
  • 45 Rezerwa.
  • 46 30 Podgrzewany element tylnej szyby.
  • 47 30 Główna elektroniczna jednostka sterująca urządzeniami elektrycznymi.
  • 48 Rezerwa.
  • 49 Zarezerwowane.
  • 50 30 Urządzenie sprzęgające do przyczepy.
  • 51 25 Zarezerwowane.
  • 52 10 Zarezerwowane.

Elementy przekaźników mogą się również różnić w zależności od wyposażenia pojazdu:

  • A1 – moduł główny;
  • A5 – przekaźnik modułu głównego;
  • K11 – przekaźnik wycieraczek;
  • K13 – przekaźnik świateł przeciwmgłowych;
  • K15 – przekaźnik zabezpieczający sieci elektrycznej;
  • K27 – przekaźnik ogrzewania lewego siedzenia;
  • K28 – przekaźnik ogrzewania prawego siedzenia;
  • N13 – moduł sterowania wyszukiwaniem na podczerwień.
