W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 6 E63, E64 z lat: 2003, 2004, 2005, 2006, 2007.

BMW 6 E63 i E64 to czwarta generacja modelu BMW Serii 6, produkowana w latach 2003-2010. Oto kilka informacji na temat BMW 6 E63 i E64:

  1. Design: BMW 6 E63 i E64 wyróżniają się swoim sportowym i eleganckim designem. Mają niski i muskularny wygląd, charakterystyczną smukłą sylwetkę coupe (E63) lub kabrioletu (E64) oraz agresywnie stylizowane reflektory przednie i tylne. Ich linie są płynne i dynamiczne, a całość nadaje im sportowego charakteru.
  2. Silniki: BMW 6 E63 i E64 oferuje szeroką gamę silników benzynowych i wysokoprężnych. W zależności od wersji, dostępne są silniki o różnej pojemności i mocy. Modele topowe, takie jak M6, wyposażone są w potężne silniki V10 lub V8, które zapewniają imponujące osiągi.
  3. Wnętrze: Kabina BMW 6 E63 i E64 jest luksusowo wykończona i oferuje wysoką jakość materiałów. Sportowe fotele, wysokiej jakości wykończenie i ergonomiczne układy sprawiają, że wnętrze jest przyjemne i komfortowe. Istnieje również wiele opcji dostosowania i personalizacji, takich jak wykończenia drewniane, skórzane tapicerki i zaawansowane systemy multimedialne.
  4. Technologia i bezpieczeństwo: BMW 6 E63 i E64 wyposażone jest w zaawansowane systemy technologiczne i bezpieczeństwa. Obejmują one systemy nawigacji, audio wysokiej jakości, systemy wspomagające kierowcę (takie jak asystent parkowania, adaptacyjny tempomat, system ostrzegania o kolizji), oraz systemy pasywnej i aktywnej ochrony, takie jak poduszki powietrzne i systemy kontroli stabilności.
  5. Jazda: BMW 6 E63 i E64 oferuje dynamiczną i sportową jazdę. Dzięki niskiemu środkowi ciężkości, precyzyjnemu zawieszeniu i mocnym silnikom, samochody te zapewniają imponujące osiągi i doskonałe prowadzenie. Opcjonalne systemy zawieszenia adaptacyjnego i napędu xDrive (w niektórych wersjach) dodatkowo poprawiają stabilność i przyczepność.

BMW 6 E63 i E64 są cenione przez miłośników samochodów sportowych i luksusowych. Ich połączenie elegancji, sportowych osiągów i zaawansowanych technologii sprawia, że są atrakcyjnym wyborem dla osób poszukujących nie tylko wygody, ale również emocji podczas jazdy.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



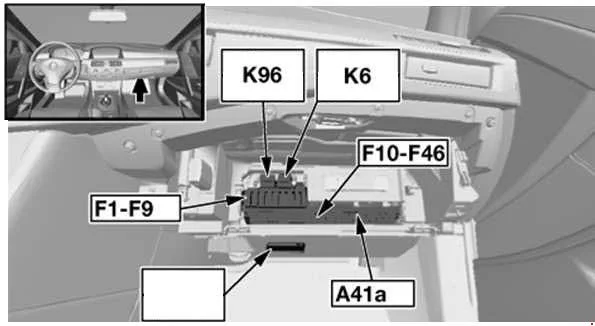

Skrzynka bezpieczników na desce rozdzielczej

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 50 Dynamiczna kontrola stabilności (DSC)
2 60 Benzyna:

Przekaźnik pompy powietrza wtórnego;

Olej napędowy:

Podgrzewacz paliwa,
3 40 Stopień wyjściowy dmuchawy
4 40 do 09.2005:

Aktywne sterowanie
20 od 09.2005:

Przekaźnik energooszczędny;

Elektroniczne sterowanie przepustnicą.
5 50 Moduł świetlny
6 50 Moduł świetlny
7 50 System dostępu do samochodu
30 Zapłon / rozrusznik elektroniczny

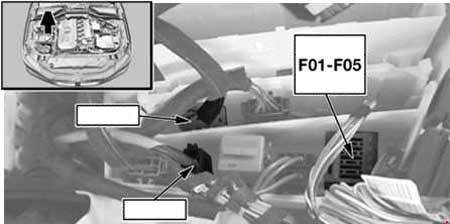

8 60 N62:
Zintegrowany moduł zasilania (IVM);

N62 z SMG: Uchwyt bezpiecznikowy, elektronika silnika (F01: Przekaźnik pompy hydraulicznej, SMG);

S85:
Rozdzielacz potencjału B+;Przekaźnik DME;

Uchwyt bezpiecznikowy, elektronika silnika (F01).

N52:
Rozdzielacz potencjału B+;

Jednostka sterująca DME

DME przekaźnik

Uchwyt bezpiecznika, elektronika silnika:
F05: Przekaźnik, wtryskiwacze paliwa;

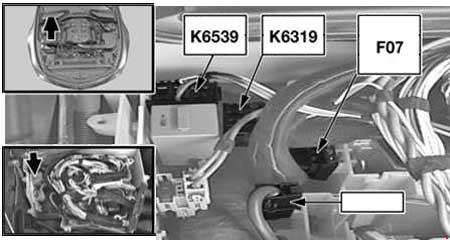

F07: Przekaźnik VVT;

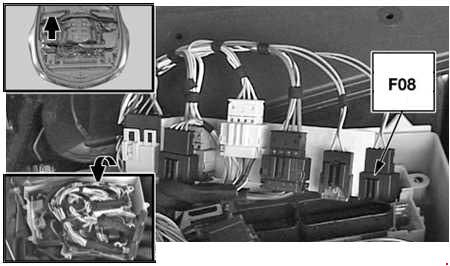

F08: Przekaźnik pompy hydraulicznej, SMG;

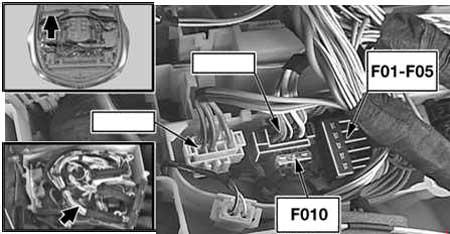

F010: Przekaźnik ogrzewania odpowietrznika silnika.
9 60 Wiatrak elektryczny
10 30 do 09.2005:

Moduł drzwi kierowcy;

od 09.2005:

Moduł nadwozia-bramy (LHD: podnośnik szyby, strona kierowcy; RHD: podnośnik szyby, strona pasażera).
11 5 Podstawowy moduł nadwozia (zamek centralny, podnośnik szyby, przekaźnik wycieraczek szyby przedniej)
12 30 do 09.2005:

Moduł drzwi pasażera;

od 09.2005:

Moduł nadwozia-bramy (LHD: winda okienna, strona pasażera; RHD: winda okienna, strona kierowcy).
13 7,5 do 09.2005:

Jednostka sterująca zestawu wskaźników
30 Skrzynka transferowa VTG; od 09.2005:

Jednostka sterująca, skrzynka transferowa
15 S85; od 09.2005:

Sekwencyjna manualna skrzynia biegów (SMG)
14 30 Moduł fotela, przedni prawy (nie półelektryczny fotel podstawowy);

Przełącznik regulacji fotela pasażera (RHD; półelektryczny podstawowy fotel);

Przełącznik podparcia lędźwiowego pasażera (RHD; półelektryczny podstawowy fotel);

Przełącznik regulacji fotela kierowcy (LHD; półelektryczny) elektryczny fotel podstawowy);

Przełącznik podparcia lędźwiowego kierowcy (LHD; półelektryczny fotel podstawowy).
15 5 System dostępu do samochodu
16 30 Przekaźnik wycieraczek szyby przedniej
17 15 S85; do 09.2005:

Sekwencyjna manualna skrzynia biegów (SMG)
5 od 09.2005:

Zestaw przełączników kolumny kierownicy
18 30 do 09.2005:

Przekaźnik, spryskiwacze reflektorów;

od 09.2005:

Moduł bramy nadwozia.
19 5 USA:

Oświetlenie kierunkowskazów;

S85:

EDC Elektroniczne sterowanie amortyzatorem.
20 20 Nagrzewnica niezależna/dodatkowa SHZH:

Nagrzewnica Niezależna nagrzewnica pomocnicza;

EDC Sterowanie przepustnicą:

Przekaźnik oszczędzania energii, elektroniczne sterowanie przepustnicą.
21 30 Moduł fotela, przedni prawy (nie półelektryczny fotel podstawowy);
Przełącznik regulacji fotela kierowcy (RHD; półelektryczny fotel podstawowy);
Przełącznik podparcia lędźwiowego kierowcy (RHD; półelektryczny fotel podstawowy);
Przełącznik regulacji fotela pasażera (LHD; półelektryczny) elektryczny fotel podstawowy);
Przełącznik podparcia lędźwiowego pasażera (LHD; półelektryczny fotel podstawowy).
22 30 Podstawowy moduł nadwozia (LHD: podnośnik szyby z tyłu, strona kierowcy; RHD: podnośnik szyby z tyłu, strona pasażera)
23 30 S85; od 09.2005:

Przekaźnik, elektryczna pompa próżniowa
24 30 Podstawowy moduł nadwozia (LHD: podnośnik szyby z tyłu, strona pasażera; RHD: podnośnik szyby z tyłu, strona kierowcy)
25 30 Dynamiczna kontrola stabilności (DSC)
26 7,5 IHKA Basic:

System ogrzewania/klimatyzacji.
20 od 09.2005:

Przekaźnik energooszczędny, zacisk 15
27 30 Podstawowy moduł nadwozia (system centralnego zamka)
28 20 Zestaw przełączników kolumny kierownicy
29 10 Gniazdo OBDII;
Poduszka powietrzna.
30 15 IHKA High:

System ogrzewania/klimatyzacji.
20 Stopień wyjściowy pompy paliwa;

Przekaźnik pompy paliwa.
31 30 LHD:

Moduł siedziska, przedni lewy (ogrzewany, aktywna regulacja szerokości oparcia, aktywny fotel);

RHD:

Moduł siedziska, przedni prawy (ogrzewany, aktywna regulacja szerokości oparcia, aktywny fotel).
32 10 do 09.2005:

Napęd dynamiczny;

S85; do 09.2005:

Przekaźnik, elektryczna pompa próżniowa;

od 09.2005:

Blok przełączników, drzwi kierowcy;

Lusterko zewnętrzne elektrochromowane, strona kierowcy;

Lusterko zewnętrzne elektrochromowane, strona pasażera.
33 30 Środkowy przełącznik konsoli środkowej;

LHD:

Moduł fotela, przedni prawy (ogrzewany, aktywna regulacja szerokości oparcia, aktywny fotel);

RHD:

Moduł fotela, przedni lewy (ogrzewany, aktywna regulacja szerokości oparcia, aktywny fotel).
34 30 do 09.2005:

CCC/M-ASK
20 od 09.2005:

CCC/M-ASK
35 5 System nawigacyjny
36 7,5 Centralka kontroli dostępu Komfort;

Moduł elektroniczny klamki zewnętrznej po stronie kierowcy;

Moduł elektroniczny klamki zewnętrznej po stronie pasażera;

Moduł elektroniczny klamki zewnętrznej tylnej lewej;

Moduł elektroniczny klamki zewnętrznej tylnej prawej.
37 10 do 09.2005:
TCU (jednostka sterująca telematyką);
ULF (uniwersalna jednostka ładująca i głośnomówiąca);
Skrzynka wyrzutowa;
5 09.2005-03.2007:
TCU (centrala telematyczna);
ULF (uniwersalna jednostka ładująca i głośnomówiąca);

Skrzynka wyrzutowa od 03.2007 r.:
Skrzynka interfejsu ULF-SBX;
TCU (jednostka sterująca telematyki);
Skrzynka interfejsu ULF-SBX-H;
Koncentrator wysokiego USB;
Skrzynka wyrzutowa.
38 10 do 09.2005:

zmieniarka CD
5 od 09.2005:

zmieniarka CD
39 — –
40 10 Zmieniarka DVD
41 5 od 09.2005:

Jednostka sterująca zestawu wskaźników
42 15 S85:

Sekwencyjna manualna skrzynia biegów (SMG)
43 — —
44 — —
45 — —
46 — —
Przekaźnik
K6 Przekaźnik spryskiwaczy reflektorów
K93 Przekaźnik, elektroniczne sterowanie przepustnicą (stan na 09.2005)
K96  Przekaźnik pompy paliwa (M54 lub N62)
K9 Przekaźnik energooszczędny, zacisk 15 (stan na 09.2005)
A41a Skrzynka bezpiecznikowa

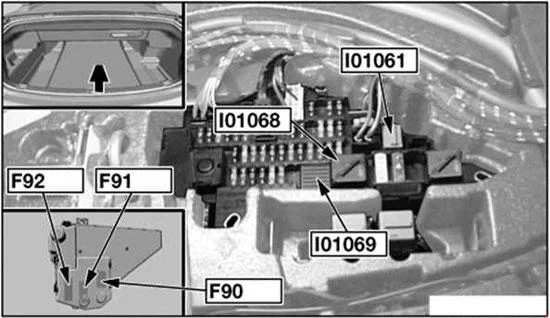

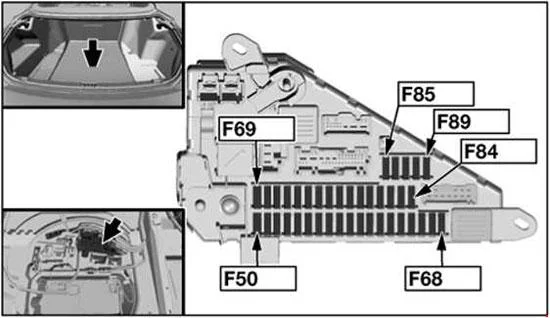

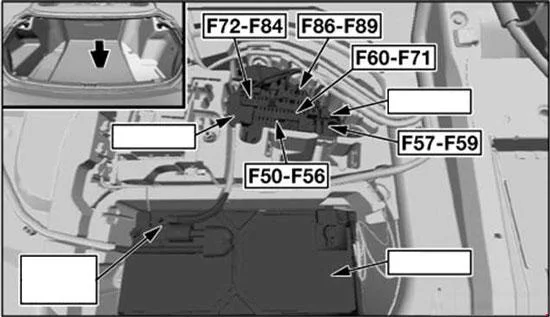

Skrzynka bezpieczników z tyłu

do 09.2005

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

od 09.2009

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
50 20 M54, N62:

Przekaźnik pompy paliwa;

N52, olej napędowy:

Sterowanie pompą paliwa (EKPS);

S85:

Stopień  wyjściowy pompy paliwa.
30 od 09.2005:

Pompa spryskiwacza reflektorów
51 5 Czujnik alarmu syreny i przechyłu;
Elektrochromatyczne lusterko wsteczne wewnętrzne;
Czujnik mikrofalowy w drzwiach kierowcy;
Czujnik mikrofalowy w drzwiach pasażera;
Czujnik mikrofalowy, lewy tylny;
Czujnik mikrofalowy, prawy tylny.
52 10 Moduł mikrozasilania
40 E64:
Przekaźnik, dach kabriolet 1;
Przekaźnik, dach kabriolet 2.
53 7,5 do 09.2005:

Automatyczne domykanie klapy bagażnika

09.2004-09.2005:

Centralka kontroli dostępu Komfort;

Moduł elektroniczny klamki zewnętrznej, strona kierowcy;

Moduł elektroniczny klamki zewnętrznej, strona pasażera;

Moduł elektroniczny klamki zewnętrznej, lewa tylna;

Elektroniczna klamka zewnętrzna moduł tylny prawy.
30 stan od 09.2005:
Aktywna regulacja szerokości oparcia, pasażer;
Aktywna regulacja szerokości oparcia, kierowca.
54 20 do 09.2005:

Przekaźnik energooszczędny, zacisk 15
40 od 09.2005:

Odmgławiacz tylnej szyby
55 5 do 09.2005:

Czujnik deszczu/reflektorów
40 od 09.2005:

Podnoszenie pokrywy bagażnika
56 5 od 09.2005:

Czujnik deszczu/reflektorów
57 20 do 09.2005:

Moduł mikrozasilania
5 IHKA podstawowe; od 09.2005:

System ogrzewania/klimatyzacji
58 40 do 09.2005:

Odmgławiacz tylnej szyby
20 od 09.2005:

Przekaźnik wycieraczki tylnej
57 5 Tuner antenowy z odbiornikiem zdalnego sterowania
60 5 od 09.2005:

Kontroler ochrony przed przewróceniem
61 20 do 09.2005:
Zapalniczka przednia;
Gniazdo ładowania, schowek na rękawiczki.
7,5 od 09.2005:

Chłodnica
62 5 do 09.2005:

Przekaźnik energooszczędny, zacisk 15
30 od 09.2005:
E64:
Przekaźnik opuszczania tylnej szyby;
Przekaźnik podnoszenia tylnej szyby;
63 5 do 09.2005 r:
Elektrochromowe lusterko wsteczne wewnętrzne z kontrolą odległości parkowania (PDC)
20 od 09.2005:

Niezależny podgrzewacz pomocniczy
64 10 do 09.2005:

Wyświetlacz w tylnej części;

Centralny wyświetlacz informacyjny.
15 Wysoka IHKA; od 09.2005:

System ogrzewania/klimatyzacji
65 10 do 09.2005:

Moduł przyłączeniowy zestawu słuchawkowego;

Wyświetlacz Head-up.
66 5 do 09.2005:
Dynamiczna kontrola stabilności (DSC);
    Skrzynia rozdzielcza VTG:
Dynamiczna kontrola stabilności (DSC);
Jednostka sterująca, skrzynka rozdzielcza.
20 E63:

Szklany dach panoramiczny;

E64:

Moduł górny kabrioletu.
67 10 do 03.2006:
Moduł wideo
Odbiornik satelitarny
20 od 03.2006 r.:
Automatyczne domykanie drzwi pasażera (LHD);
Automatyczne domykanie drzwi kierowcy (RHD);
Automatyczne domykanie drzwi tylnych prawych.
68 5 do 03.2006 r:
Przełącznik środkowy konsoli środkowej;
Przełącznik środkowy, przełącznik regulacji fotela kierowcy, regulacja fotela
pasażera.
20 od 03.2006 r.:
Automatyczne domykanie drzwi kierowcy (LHD);
Automatyczne domykanie drzwi pasażera (RHD);
Automatyczne domykanie drzwi tylnych lewych.
69 5 Kontrola odległości parkowania (PDC)
70 5 do 09.2005:

Adaptacyjny reflektor
10 09.2005-03.2007:

Aktywny tempomat;

od 03.2007:

Aktywny tempomat;

Czujnik dalekiego zasięgu;

Czujnik bliskiego zasięgu, prawy;

Czujnik bliskiego zasięgu, lewy.
71 20 do 09.2005:
S85: Stopień wyjściowy pompy paliwa
30 od 09.2005:

Centrum przełącznika konsoli środkowej
72 40 do 09.2005:
   E64:
Przekaźnik, dach kabriolet 1;
Przekaźnik, dach kabriolet 2.
20 N62:

Przekaźnik pompy paliwa;

Diesel:

Sterowanie pompą paliwa (EKPS).
73 30 do 09.2005:
E63:
Przekaźnik opuszczania tylnej szyby;
Przekaźnik podnoszenia tylnej szyby;
Moduł przyczepy;
09.2005-03.2007:
Wzmacniacz Hifi.
40 od 03.2007:

Wzmacniacz Hifi
74 20 do 09.2005:

Gniazdo przyczepy
10 od 09.2005 r:
Przełącznik środkowy przełącznika konsoli środkowej, przełącznik regulacji fotela kierowcy, regulacja fotela pasażera
75 30 do 09.2005:

Jednostka sterująca, skrzynka transferowa
10 od 09.2005:
Odbiornik satelitarny;
Tuner cyfrowy;
Moduł wideo.
76 40 do 09.2005:

Podnoszenie pokrywy bagażnika
10 od 09.2005:

Napęd dynamiczny
77 5 do 09.2005:

Tuner antenowy z odbiorem pilota
10 od 09.2005:

Wyświetlacz Head-Up;

Moduł przyłączeniowy zestawu słuchawkowego.
78 5 od 09.2005:
Dynamiczna kontrola stabilności (DSC);
Jednostka sterująca, skrzynka rozdzielcza.
79 7,5 do 09.2005:

Elektroniczna kontrola wysokości jazdy
10 stan na 09.2005:
Centralny wyświetlacz informacyjny
80 30 do 09.2005: wzmacniacz HiFi
10 od 09.2005 r:
Dźwignia zmiany biegów;

Oświetlenie kierunkowskazów;

Skrzynka wyrzutowa TCU (sterownik telematyki);Kompensator (telefon komórkowy);Wentylator, wnęka na koło zapasowe;

Elektroniczny moduł noktowizora.
81 7,5 od 09.2005:

Elektroniczna regulacja wysokości jazdy
82 20 do 09.2005 r:
Gniazdko w bagażniku;
Tylna zapalniczka;
Gniazdko z tyłu.
7,5 od 09.2005:

Kontrola ciśnienia w oponach (RDC)
83 20 do 09.2005:
E63:Szklany dach panoramiczny;

E64:Moduł górny kabrioletu.
30 od 09.2005:
Aktywna regulacja szerokości oparcia kierowcy (LHD);
Aktywna regulacja szerokości oparcia pasażera (RHD).
84 10 do 09.2005:

Aktywny tempomat
15 od 09.2005:

Sterowanie skrzynią biegów;

Sekwencyjna manualna skrzynia biegów (SMG).
85 7,5 od 09.2005:

Sekwencyjna manualna skrzynia biegów (SMG)
86 15 do 09.2005:

Sterowanie skrzynią biegów;

Sekwencyjna manualna skrzynia biegów (SMG).
40 od 09.2005:

Aktywne sterowanie
87 20 od 09.2005:
Zapalniczka przednia;
Gniazdo ładowania, schowek na rękawiczki.
88 30 do 09.2005:

Centrum przełącznika konsoli środkowej
20 stan od 09.2005:
Gniazdo w bagażniku;
Tylna zapalniczka;
Gniazdo wtykowe z tyłu.
89 10 do 09.2005:

Wentylator, MMC;

Oświetlenie kontrolki biegów;

Dźwignia zmiany biegów;

Oświetlenie kontrolki biegów;

Wentylator, wnęka na koło zapasowe;

TCU (centralka telematyczna);

ULF (uniwersalna jednostka ładująca i głośnomówiąca);

Skrzynka wyrzutowa.
5 od 09.2005:
Elektrochromowe lusterko wsteczne wewnętrzne;
Przekaźnik oszczędzania energii, zacisk 15.



BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
90 200 Uchwyt bezpiecznika, przód (bezpiecznik 1-33)
91 100 Olej napędowy:

przekaźnik główny DDE;

N62, TU:

zintegrowany moduł zasilający (IVM);

przekaźnik VVT 1 przekaźnik VVT 2;

jednostka sterująca zmiennym rozrządem rozrządu.
92 100 Elektryczny podgrzewacz pomocniczy
Przekaźnik
I01061 Tylny odmgławiacz
I01068 Terminal 30G
I01069 Terminal 15

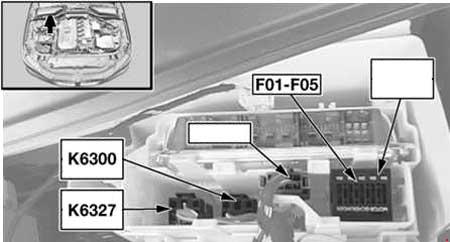

Bezpiecznik w komorze silnika

M54

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

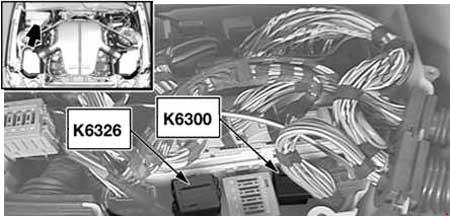

Numer Przekaźnik
K6300 Przekaźnik DME
K6327 Przekaźnik wtryskiwaczy paliwa



Silnik wysokoprężny

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

S85

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

N52

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
Numer Przekaźnik
K6319 Przekaźnik VVT
K6539 Przekaźnik ogrzewania odpowietrznika silnika

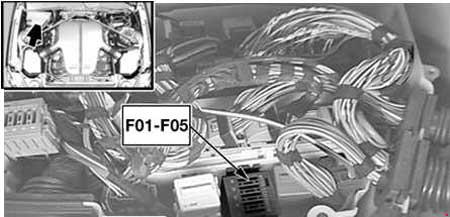

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F01 30 N62:

Przekaźnik pompy hydraulicznej, SMG;

N52:

Kondensator przeciwzakłóceniowy do cewek zapłonowych;

Cewka zapłonowa (1, 2, 3, 4, 5, 6).
20 M57, TU:
Czujnik Halla, wałek rozrządu 1;Miernik masy powietrza z gorącą folią;

Zawór regulacji ciśnienia w szynie;

Zawór regulacji objętości;

Zawór elektromagnetyczny, regulacja ciśnienia doładowania;

Ogrzewanie, odpowietrznik skrzyni korbowej;

S85:

Przekaźnik oszczędzania energii, zacisk 15;

Wtryskiwacz paliwa (1, 2, 3, 4, 5, 6, 7, 8, 9, 10);

M57 TUTOP:

Czujnik Halla, wałek rozrządu 1;

Miernik masy powietrza z gorącą folią;

Zawór regulacji ciśnienia w szynie;

Zawór dławiący;

Zawór regulacji turbiny;

Zawór regulacji objętości;

Zawór elektromagnetyczny, regulacja ciśnienia doładowania;

Ogrzewanie, odpowietrznik skrzyni korbowej.
F2 20 M57, TU:
Zawór elektromagnetyczny, recyrkulacja spalin;

Czujnik poziomu oleju;

Elektryczny zawór przełączający, klapy zawirowujące;

Sterownik podgrzewania wstępnego;

Elektryczny zawór przełączający, wspornik silnika;

Ogrzewanie, odpowietrznik skrzyni korbowej;

Regulator ciśnienia doładowania 1;

Czujnik tlenu przed katalizatorem;

M57 TUTOP:

Zawór elektromagnetyczny, wydech recyrkulacja gazu;

Czujnik poziomu oleju;

Elektryczny zawór przełączający, klapy zawirowujące;

Sterownik podgrzewania wstępnego;

Elektryczny zawór przełączający, mocowanie silnika;

Czujnik tlenu przed katalizatorem;

Zawór spustowy;

Zawór obejściowy sprężarki;

S85:
Czujnik tlenu przed katalizatorem;
Czujnik tlenu 2 przed katalizatorem;
Czujnik tlenu za katalizatorem;
Czujnik tlenu 2 za katalizatorem.
30 N52:
Elektryczna pompa płynu chłodzącego;

Termostat, charakterystyczna mapa chłodzenia;

Czujnik wałka rozrządu zaworów dolotowych;

Czujnik wałka rozrządu zaworów wydechowych;

Elektrozawór VANOS, zawór ssący VANOS, wydech.
F03 30 Olej napędowy:

cyfrowa jednostka sterująca elektroniki diesla;

S85:

jednostka sterująca DME.
20 N52:
Jednostka sterująca DME;

Czujnik stanu oleju;

Siłownik DISA 1;

Siłownik DISA 2;

Zawór odpowietrzający zbiornika paliwa;

Czujnik wału korbowego;

Miernik masy powietrza z gorącą folią.
F04 10 Olej napędowy:

Elektromagnes, przesłona chłodnicy;

Wentylator skrzynki elektrycznej;

Klapa wydechowa;

Czujnik klapy powietrza hamulcowego, lewy;

Czujnik klapy powietrza hamulcowego, prawy;

Czujnik AUC;

S85:

Jednostka sterująca prądem jonowym.
30 N52:
Sekwencyjna manualna skrzynia biegów (SMG);
Sonda lambda przed katalizatorem;
Sonda lambda 2 przed katalizatorem;
Sonda lambda za katalizatorem;
Sonda lambda 2 za katalizatorem;
Ogrzewanie odpowietrznika wału korbowego 1.
F05 30 S85:
Zawór zbiornika ciśnieniowego VANOS;
Zawór odpowietrzający zbiornik paliwa 2;
Dolotowy czujnik wałka rozrządu 2;
Wydechowy czujnik wałka rozrządu 2;
Czujnik przepływu masy powietrza 2;
Czujnik stanu oleju;
Czujnik dolotowy wałka rozrządu;
Czujnik wałka rozrządu wydechowego;
Wtórny zawór pompy powietrza;
Zawór filtra węglu.

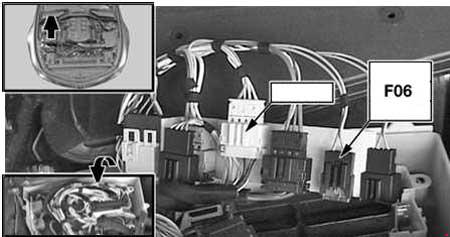

F06 10 N52; do 03.2007:

Elektrozawór zaworu chłodnicy;

Przekaźnik pompy powietrza wtórnego;

Klapa wydechu;

Wentylator E-box;

Moduł diagnostyczny wycieku ze zbiornika paliwa;

Miernik masy powietrza wtórnego z gorącą folią;

na dzień 03.2007:

Elektromagnes zaworu chłodnicy;

Przekaźnik pompy powietrza wtórnego;

Klapa wydechu;

Wentylator E-box;

Czujnik AUC;

Czujnik klapy powietrza hamulcowego lewy;

Czujnik klapy powietrza hamulcowego prawy;

Moduł tlenku azotu;

Moduł diagnostyczny nieszczelności zbiornika paliwa;

Miernik masy powietrza wtórnego z gorącą folią.
F07 40 N52:

Przekaźnik VVT
F08 30 N52:

Przekaźnik pompy hydraulicznej, SMG



N62, TU

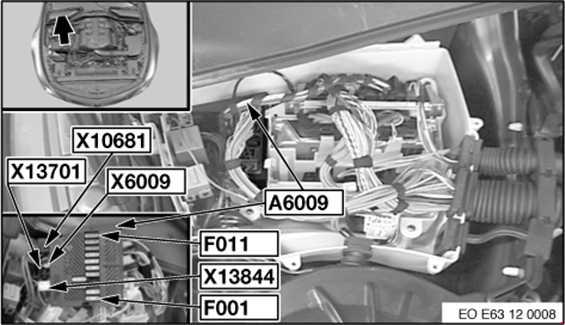

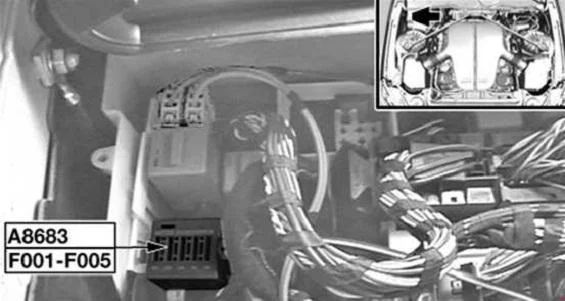

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

S85

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F001 30 N62:

Sterownik DME;

Sterownik zmiennych faz rozrządu;

Wtryskiwacz paliwa (5, 6, 7, 8);

Sekwencyjna manualna skrzynia biegów (SMG).
20 S85:

Siłownik biegu jałowego, bank cylindrów 1
F002 20 N62, TU:

Jednostka sterująca DME;

Zawór odpowietrzający zbiornika paliwa;

Czujnik wałka rozrządu zaworów dolotowych 2;

Czujnik wałka rozrządu zaworów wylotowych 2;

Zawór elektromagnetyczny 2 VANOS, zawór elektromagnetyczny 2;

VANOS wlotu, zawór wydechowy;

S85:

Siłownik biegu jałowego, zespół cylindrów 2.
F003 20 N62:

Cewka zapłonowa (1, 2, 3, 4)
30 S85:

Elektryczny zawór dławiący, rząd 1
F004 20 N62:

Cewka zapłonowa (5, 6, 7, 8)
10 S85:

Jednostka sterująca prądem jonowym 2
F005 30 N62, TU:

Sterownik DME;

Czujnik wału korbowego;

Miernik przepływu gorącego powietrza;

Czujnik wałka rozrządu zaworów dolotowych;

Czujnik wałka rozrządu wydechu;

Charakterystyczny termostat mapowy;

Zawór elektromagnetyczny VANOS dolotowy;

Zawór elektromagnetyczny VANOS dolotowy;

S85:

Przepustnica elektryczna, rząd 2.
F006 20 N62:
Jednostka sterująca DME;
Wtryskiwacz paliwa (1, 2, 3, 4).
F007 20 N62:
Jednostka sterująca DME;
Sekwencyjna ręczna skrzynia biegów (SMG).
F008 30 N62:
Jednostka sterująca DME;
Czujnik tlenu 2 za katalizatorem;
Czujnik tlenu przed katalizatorem;
Czujnik tlenu 2 przed katalizatorem;
Czujnik tlenu za katalizatorem;
Czujnik jakości oleju.
F009 10 p do 03.2007:
Przekaźnik pompy paliwa;
Klapa wydechowa;
Elektrozawór klapy chłodnicy;
Wentylator E-box;
Moduł diagnostyczny wycieku zbiornika paliwa;
Przekaźnik pompy powietrza wtórnego;
stan na 03.2007:
Przekaźnik pompy paliwa;
Klapa wydechu;
Elektromagnes klapy chłodnicy;
Wentylator E-box;
Moduł diagnostyczny wycieku zbiornika paliwa;
Przekaźnik pompy powietrza wtórnego;
Czujnik klapy powietrza hamulca, lewy;
Czujnik klapy powietrza hamulca, prawy;
Czujnik AUC.
F010 40 N62, TU:

Jednostka sterująca zmiennym rozrządem rozrządu
5 N54:

Przekaźnik ogrzewania odpowietrznika silnika
F011 40 N62, TU:

Jednostka sterująca zmiennym rozrządem rozrządu
BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis

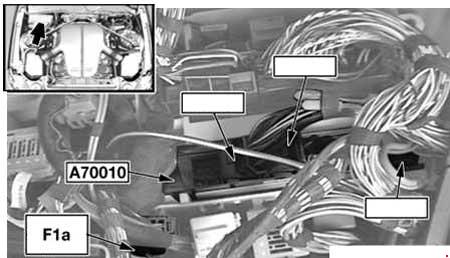

F1a 10 S85:

Elektromagnes, przesłona chłodnicy;

Wentylator E-Box;

Oświetlenie kierunkowskazów;

Dźwignia zmiany biegów;

Blokada dźwigni zmiany biegów;

Przekaźnik oszczędzania energii, elektroniczne sterowanie przepustnicą;

Przełącznik maski, prawy;

Przełącznik maski, lewy;

Czujnik obrotów, wał główny skrzyni biegów;

Przekaźnik, elektryczna pompa podciśnienia;

Moduł diagnostyczny dla nieszczelność zbiornika paliwa;

Miernik masy powietrza wtórnego z gorącą folią;

Przekaźnik pompy powietrza wtórnego.
A70010 Sekwencyjna ręczna jednostka sterująca skrzynią biegów

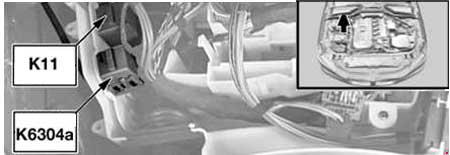

Przekaźnik wycieraczki szyby przedniej (K11), przekaźnik pompy powietrza wtórnego (K6304a)

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

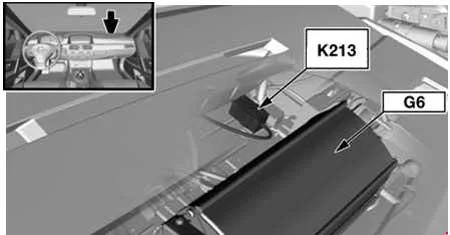

Przekaźnik elektrycznej pompy próżniowej (K213)

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

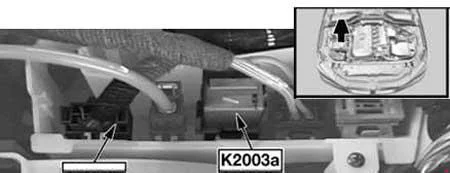

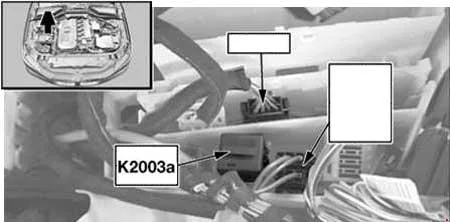

Przekaźnik główny DDE (K2003a)

M57 TU

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

M57, M57 TUTOP, M47 TU2

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

Przekaźnik DDE (K6300)

S85

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników
Numer Opis
K3626 Przekaźnik energooszczędny, zacisk 15



N52

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

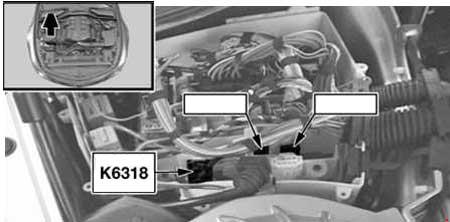

Przekaźnik pompy hydraulicznej, SMG (K6318)

N62

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

S85

BMW 6 E63, E64 (2003-2010) - schematy bezpieczników i przekaźników

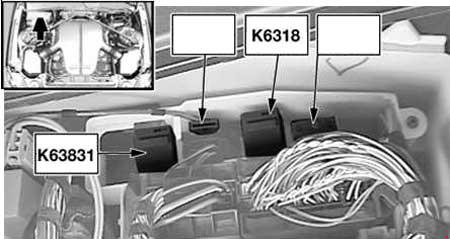

Numer Opis
K63831 Przekaźnik pompy płynu przekładniowego

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

Brak komentarzy.


Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *

Na czasie
Copyright ©2024 Bezpieczniki24.pl.
