W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2005.
Volvo XC90 (2005) to kontynuacja pierwszej generacji tego dużego luksusowego SUV-a, który przeszedł pewne uaktualnienia i poprawki w stosunku do poprzednich roczników. Oto kilka kluczowych informacji na temat Volvo XC90 z roku 2005:
- Design: XC90 (2005) nadal zachowywało charakterystyczny, prosty i elegancki wygląd, charakterystyczny dla marki Volvo. Model ten wyróżniał się wyrazistym trapezoidalnym grillem i charakterystycznymi reflektorami, które podkreślały jego wyjątkowy wygląd.
- Wnętrze: Wnętrze XC90 (2005) pozostało przestronne i komfortowe, z możliwością pomieszczenia do siedmiu pasażerów w trzech rzędach siedzeń. Wysokiej jakości materiały wykończeniowe oraz ergonomiczny układ deski rozdzielczej nadal były znakiem rozpoznawczym wnętrza.
- Technologia: Volvo XC90 (2005) oferowało zaawansowane systemy bezpieczeństwa, takie jak systemy antykolizyjne i boczne poduszki powietrzne. Wersje wyposażone w system nawigacji oraz system audio premium były dostępne.
- Silniki: Model ten był dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami. Najważniejszym silnikiem w ofercie był nadal turbodoładowany silnik benzynowy T6.
- Bezpieczeństwo: Bezpieczeństwo nadal pozostawało priorytetem marki Volvo, i XC90 (2005) wyposażone było w zaawansowane systemy bezpieczeństwa, co miało wpływ na dobre wyniki w testach zderzeniowych.
- Ekologia: Pomimo że kwestie związane z ekologią nie były tak prominentne jak obecnie, Volvo nadal starało się kontrolować emisję spalin i zużycie paliwa.
- Popularność: XC90 (2005) kontynuowało swoją popularność w segmencie luksusowych SUV-ów, przyciągając klientów, którzy cenili sobie komfort, bezpieczeństwo i wyjątkowy design.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

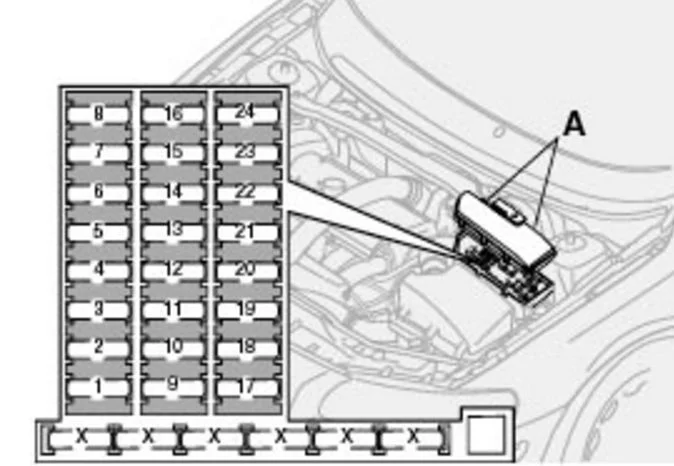

Komora silnika
| Numer | Opis | Ampery [A] |
| 1 | — | — |
| 2 | Światła dodatkowe (opcja) | 20 |
| 3 | — | — |
| 4 | Czujniki tlenu | 20 |
| 5 | Nagrzewnica wentylacji skrzyni korbowej, zawory elektromagnetyczne, czujnik wycieku ze zbiornika paliwa | 10 |
| 6 | Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze | 15 |
| 7 | — | — |
| 8 | Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator skrzynki elektrycznej | 10 |
| 9 | — | — |
| 10 | — | — |
| 11 | Cewki zapłonowe | 20 |
| 12 | — | — |
| 13 | Wycieraczki | 25 |
| 14 | ABS | 30 |
| 15 | Spryskiwacz reflektorów | 35 |
| 16 | — | — |
| 17 | Światła mijania po stronie kierowcy | 20 |
| 18 | Przednie światła postojowe | 15 |
| 19 | ABS | 30 |
| 20 | Światła mijania po stronie pasażera | 20 |
| 21 | Pompa paliwowa | 15 |
| 22 | Rozrusznik | 35 |
| 23 | Moduł sterujący silnika, przekaźnik silnika | 10 |
| 24 | — | — |

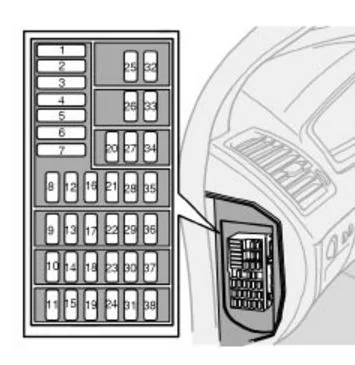

Przedział pasażerski (na krawędzi deski rozdzielczej)
| Numer | Opis | Ampery [A] |
| 1 | Dmuchawa – system grzewczy | 30 |
| 2 | Wzmacniacz dźwięku | 30 |
| 3 | Fotel kierowcy sterowany elektrycznie (opcja) | 25 |
| 4 | Elektryczny fotel pasażera (opcja) | 25 |
| 5 | Drzwi kierowcy – centralny zamek, elektryczne szyby, lusterko wsteczne | 25 |
| 6 | Drzwi pasażera z przodu – centralny zamek, elektryczne szyby, lusterko boczne | 25 |
| 7 | — | — |
| 8 | — | — |
| 9 | Audio, system nawigacji (opcja) | 10 |
| 10 | Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta skrętu kierownicy, moduł kierownicy | 5 |
| 11 | Wyłącznik zapłonu, SRS, moduł sterujący silnika, immobilizer | 7,5 |
| 12 | Oświetlenie sufitowe, górny elektroniczny moduł sterujący | 10 |
| 13 | Szyberdach (opcja) | 15 |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | — | — |
| 38 | — | — |

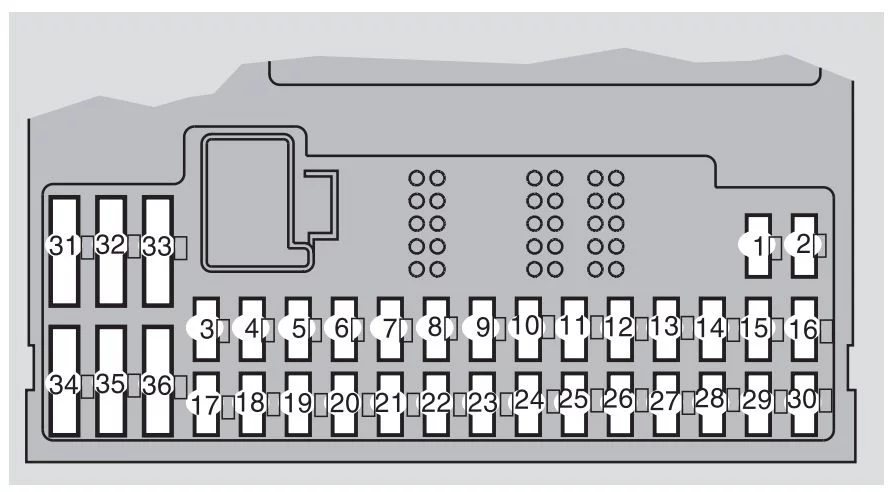

| Numer | Opis | Ampery [A] |
| 1 | Podgrzewany fotel pasażera (opcja) | 15 |
| 2 | Podgrzewany fotel kierowcy (opcja) | 15 |
| 3 | Klakson | 15 |
| 4 | — | — |
| 5 | System nagłośnienia | 10 |
| 6 | — | — |
| 7 | — | — |
| 8 | Syrena alarmowa | 5 |
| 9 | Zasilanie włącznika świateł hamowania | 5 |
| 10 | Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy, czujnik masy pasażera (USA) | 10 |
| 11 | Gniazdka 12 V – przednie i tylne siedzenia | 15 |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | ABS, STC/DSTC | 5 |
| 16 | Wspomaganie kierownicy, Aktywne reflektory Bi-Xenon (opcja) | 10 |
| 17 | Przednie światło przeciwmgielne po stronie kierowcy (opcja) | 7,5 |
| 18 | Przednie światło przeciwmgłowe po stronie pasażera (opcja) | 7,5 |
| 19 | — | — |
| 20 | — | — |
| 21 | Moduł sterujący skrzynią biegów | 10 |
| 22 | Światła drogowe po stronie kierowcy | 10 |
| 23 | Światła drogowe po stronie pasażera | 10 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | Elektryczny fotel pasażera (opcja) | 5 |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | Pompa próżniowa | 20 |
| 34 | Pompa – spryskiwacze przedniej i tylnej klapy | 15 |
| 35 | — | — |
| 36 | — | — |

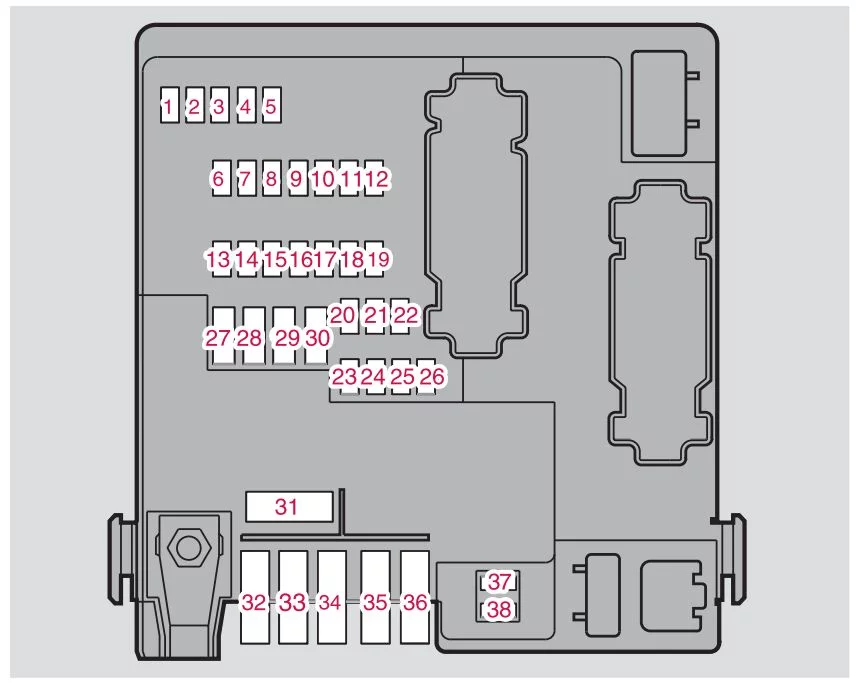

Bagażnik
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej
| Numer | Opis | Ampery [A] |
| 1 | Światła zapasowe | 10 |
| 2 | Światła postojowe, światła przeciwmgielne, oświetlenie przestrzeni ładunkowej, oświetlenie tablicy rejestracyjnej, światła hamowania | 20 |
| 3 | Akcesoria | 15 |
| 4 | — | — |
| 5 | Tylny moduł elektroniczny | 10 |
| 6 | System nawigacji (opcja), odbiornik radiowy, rozrywka dla tylnych siedzeń (akcesoria) | 7,5 |
| 7 | Okablowanie przyczepy (30 kanałów) | 15 |
| 8 | Gniazdo 12 V w bagażniku | 15 |
| 9 | Tylne drzwi po stronie pasażera – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej | 20 |
| 10 | Tylne drzwi po stronie kierowcy – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej | 20 |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | Subwoofer (opcja), tylny system klimatyzacji (opcja) | 15 |
| 15 | — | — |
| 16 | — | — |
| 17 | Dźwięk akcesoriów | 5 |
| 18 | — | — |
| 19 | Wycieraczka tylnej klapy | 15 |
| 20 | Okablowanie przyczepy (15 kanałów) | 20 |
| 21 | — | — |
| 22 | — | — |
| 23 | Napęd na wszystkie koła | 7,5 |
| 24 | Układ podwozia typu Four-C (opcja) | 15 |
| 25 | — | — |
| 26 | Asystent parkowania | 5 |
| 27 | Bezpiecznik główny: okablowanie przyczepy, 4-C, wspomaganie parkowania, napęd na wszystkie koła | 30 |
| 28 | Centralny zamek | 15 |
| 29 | Oświetlenie przyczepy po stronie kierowcy: światła postojowe, kierunkowskaz | 25 |
| 30 | Oświetlenie przyczepy od strony pasażera: światło postojowe, światło hamowania, światło przeciwmgielne, kierunkowskaz | 25 |
| 31 | Bezpiecznik główny: bezpieczniki 37 i 38 | 40 |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | Ogrzewana tylna szyba | 20 |
| 38 | Ogrzewana tylna szyba | 20 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
