W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V90 z lat: 2023.
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Umiejscowienie centralek elektrycznych
Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.
1 | Komora silnika |
2 | Pod schowkiem podręcznym |
3 | Przestrzeń bagażowa |
Bezpieczniki w komorze silnika
Bezpieczniki w komorze silnika zabezpieczają między innymi funkcje związane z silnikiem i układem hamulcowym.
Po wewnętrznej stronie pokrywy znajdują się specjalne szczypce, które ułatwiają wymianę przepalonych bezpieczników.
Rozmieszczenie bezpieczników pokazano po wewnętrznej stronie pokrywy. Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis bezpiecznika może dotyczyć mniejszej ich liczby niż podano w tabeli, albo może nie występować wcale, zależnie od wyposażenia samochodu.
Gdy jednej pozycji odpowiada kilka wartości z tabeli, wynika to z różnic w poziomie wyposażenia. W takim przypadku należy kierować się wartością bezpiecznika, który jest wymieniany. W razie wątpliwości – skontaktować się ze stacją obsługi. Zaleca się kontakt z autoryzowaną stacją obsługi Volvo.
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | – | – | Micro |
2 | – | – | Micro |
3 | Moduł ciśnienia doładowania, turbosprężarka
Grupa sond lambda |
15 | Micro |
4 | Świece zapłonowe/cewki zapłonowe (silnik benzynowy)
Grupa czujników układu wydechowego, cząstki stałe/tlenki azotu (silnik wysokoprężny) |
15 | Micro |
5 | Elektrozawór pompy oleju silnikowego
Grupa sond lambda Elektrozawór sprężarki klimatyzacji |
15 | Micro |
6 | Czujniki poziomu i temperatury oleju
Moduł świec żarowych (silnik wysokoprężny) Grupa podzespołów silnika 1 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). |
7,5 | Micro |
7 | Moduł sterujący silnika (ECM)
Moduł sterujący przepustnicy Grupa podzespołów silnika 2 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika). |
20 | Micro |
8 | Moduł sterujący silnika (ECM) | 5 | Micro |
9 | Pompa układu pochłaniania oparów paliwa (EVAP) | 10 | Micro |
10 | Moduł świec żarowych (silnik wysokoprężny)
Grupa podzespołów silnika 3 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka i chłodzenie/sterowanie temperaturą układu napędowego. Skład zależy od wariantu silnika). |
10 | Micro |
11 | Moduł sterujący, żaluzja spojlera
Moduł sterujący, żaluzja chłodnicy Cewki przekaźników funkcji Power Pulse (PowerPulse) (silnik wysokoprężny) Zawór przełączający, płyn chłodzący |
5 | Micro |
12 | Pompa płynu chłodzącego | 15 | Micro |
13 | Moduł sterujący silnika (ECM) | 20 | Micro |
14 | Rozrusznik | 40 | MCase |
15 | Rozrusznik | Bocznik | MCase |
16 | Grzałka filtra paliwa (silnik wysokoprężny) | 30 | MCase |
17 | Siłownik sprzęgła 1 | 25 | MCase |
18 | Moduł obliczeniowy | 5 | Micro |
19 | Bezpiecznik zapasowy | 7,5 | Micro |
20 | Bezpiecznik zapasowy | 10 | Micro |
21 | Bezpiecznik zapasowy | 15 | Micro |
22 | Moduł sterujący skrzyni biegów | 20 | Micro |
23 | Gniazdo USB, konsola między fotelami, tył | 7,5 | Micro |
24 | Gniazdo 12 V, konsola między fotelami, przód | 15 | Micro |
25 | – | – | Micro |
26 | Gniazdo elektryczne 12 V w przestrzeni bagażowej | 15 | Micro |
27 | – | – | Micro |
28 | Reflektor, lewy | 15 | Micro |
29 | Reflektor, prawy | 15 | Micro |
30 | Moduł sterujący skrzyni biegów | 20 | Micro |
31 | Ogrzewanie przedniej szyby, lewa strona | Bocznik | MCase |
32 | Ogrzewanie przedniej szyby, lewa strona | 40 | MCase |
33 | Spryskiwacze reflektorów | 25 | MCase |
34 | Pompa płyny do spryskiwaczy, przód | 25 | MCase |
35 | Elektryczna dźwignia skrzyni biegów | 15 | Micro |
36 | Sygnał dźwiękowy (klakson) | 20 | Micro |
37 | Syrena alarmu | 5 | Micro |
38 | Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy) | 30 | MCase |
39 | Wycieraczki szyby przedniej | 30 | MCase |
40 | Pompa płynu do spryskiwaczy, tył | 25 | MCase |
41 | Ogrzewanie przedniej szyby, prawa strona | 40 | MCase |
42 | Nagrzewnica postojowa | 20 | MCase |
43 | – | – | MCase |
44 | Siłownik sprzęgła 2 | 25 | MCase |
45 | Ogrzewanie przedniej szyby, prawa strona | Bocznik | MCase |
46 | Zasilane przy włączonym zapłonie: Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego | 5 | Micro |
47 | Radar, przedni | 5 | Micro |
48 | Reflektor, prawy | 15 | Micro |
49 | Blokada antyalkoholowa
– |
5
– |
Micro |
50 | Moduł sterujący skrzyni biegów | 10 | Micro |
51 | Moduł sterujący, podłączanie akumulatora | 5 | Micro |
52 | Moduł kolizyjny (SRS) | 5 | Micro |
53 | Reflektor, lewy | 15 | Micro |
54 | Czujnik pedału przyspieszenia | 5 | Micro |

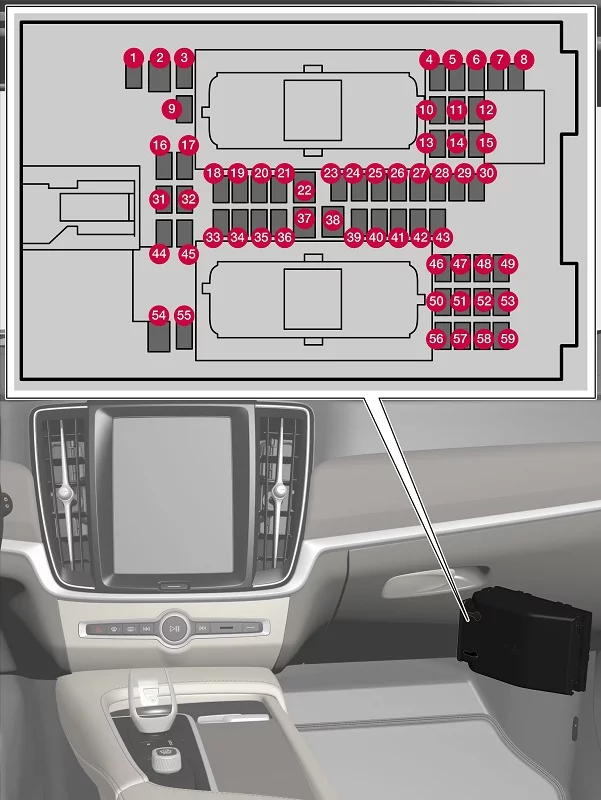

Bezpieczniki pod schowkiem podręcznym
Bezpieczniki w skrzynce bezpieczników pod schowkiem w desce rozdzielczej zabezpieczają takie podzespoły jak gniazda elektryczne, wyświetlacze i moduły drzwi.
Centralka elektryczna znajduje się za dywanikiem podłogowym/panelem bocznym.
Rozmieszczenie bezpieczników pokazano po wewnętrznej stronie pokrywy. Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis bezpiecznika może dotyczyć mniejszej ich liczby niż podano w tabeli, albo może nie występować wcale, zależnie od wyposażenia samochodu.
Gdy jednej pozycji odpowiada kilka wartości z tabeli, wynika to z różnic w poziomie wyposażenia. W takim przypadku należy kierować się wartością bezpiecznika, który jest wymieniany. W razie wątpliwości – skontaktować się ze stacją obsługi. Zaleca się kontakt z autoryzowaną stacją obsługi Volvo.
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | Moduł sterujący, akumulator 48 V | 10 | Micro |
2 | – | – | MCase |
3 | – | – | Micro |
4 | Czujnik ruchu | 5 | Micro |
5 | – | – | Micro |
6 | Wyświetlacz kierowcy | 5 | Micro |
7 | Klawiatura, konsola centralna | 5 | Micro |
8 | Czujnik nasłonecznienia
Transponder funkcji opłat drogowych |
5 | Micro |
9 | – | – | Micro |
10 | System Infotainment | 15 | Micro |
11 | Moduł elektroniczny kierownicy | 5 | Micro |
12 | Moduł sterujący, pokrętło rozruchu i hamulec postojowy | 5 | Micro |
13 | Podgrzewana kierownica | 15 | Micro |
14 | Czujnik pyłków zawieszonych w powietrzu (APMS) | 5 | Micro |
15 | – | – | Micro |
16 | – | – | Micro |
17 | Moduł sterujący, oświetlenie tylne | 15 | Micro |
18 | Moduł sterujący, klimatyzacja | 10 | Micro |
19 | Blokada kierownicy | 7,5 | Micro |
20 | Gniazdo diagnostyczne OBD-II | 10 | Micro |
21 | Wyświetlacz centralny | 5 | Micro |
22 | Moduł wentylatora układu klimatyzacji, przedni | 40 | MCase |
23 | Koncentrator USB | 5 | Micro |
24 | Elementy sterowania oświetlenia
Wyłącznik oświetlenia kabiny Przyciemnianie, wewnętrzne lusterko wsteczne Czujniki deszczu i światła Fotele przednie regulowane elektrycznie Panele sterowania, drzwi tylne Moduł wentylatora, klimatyzacja Jonizator Klawiatura, konsola między fotelami, przestrzeń na nogi przy tylnych siedzeniach |
7,5 | Micro |
25 | Kamera przednia | 5 | Micro |
26 | Konsola sufitowa | 20 | Micro |
27 | Wyświetlacz przezierny na szybie przedniej | 5 | Micro |
28 | Wyłącznik oświetlenia kabiny | 5 | Micro |
29 | Płytka do ładowania bezprzewodowego | 5 | Micro |
30 | Wyświetlacz konsoli sufitowej | 5 | Micro |
31 | – | – | Micro |
32 | – | – | Micro |
33 | – | – | Micro |
34 | Skrzynka bezpieczników, przestrzeń bagażowa | 10 | Micro |
35 | Moduł sterujący, łączność internetowa samochodu
Moduł sterujący, usługi Volvo |
5 | Micro |
36 | – | – | Micro |
37 | Urządzenie audio (wzmacniacz) | 40 | MCase |
38 | – | – | MCase |
39 | Moduł anteny (TCAM) | 5 | Micro |
40 | Moduł sterujący, funkcje komfortowe fotela, przód | 5 | Micro |
41 | Blokada antyalkoholowa
– |
5
– |
Micro |
42 | Wycieraczka tylnej szyby | 15 | Micro |
43 | Moduł sterujący, pompa paliwa | 15 | Micro |
44 | Przetwornica 48 V
Moduł rozruchu silnika |
5 | Micro |
45 | Moduł sterujący funkcji wspomagających kierowcę (Active Safety) | 5 | Micro |
46 | Podgrzewanie fotela kierowcy | 15 | Micro |
47 | Podgrzewanie przedniego fotela pasażera | 15 | Micro |
48 | Pompa płynu chłodzącego | 7,5 | Micro |
49 | Filtr powietrza | 5 | Micro |
50 | Regulowany elektrycznie fotel kierowcy | 20 | Micro |
51 | Moduł, aktywna amortyzacja | 20 | Micro |
52 | Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy | 5 | Micro |
53 | System Infotainment | 10 | Micro |
54 | – | – | MCase |
55 | – | – | Micro |
56 | Przedni fotel pasażera z elektryczną regulacją | 20 | Micro |
57 | – | – | Micro |
58 | – | – | Micro |
59 | Główny bezpiecznik systemu Infotainment | 15 | Micro |

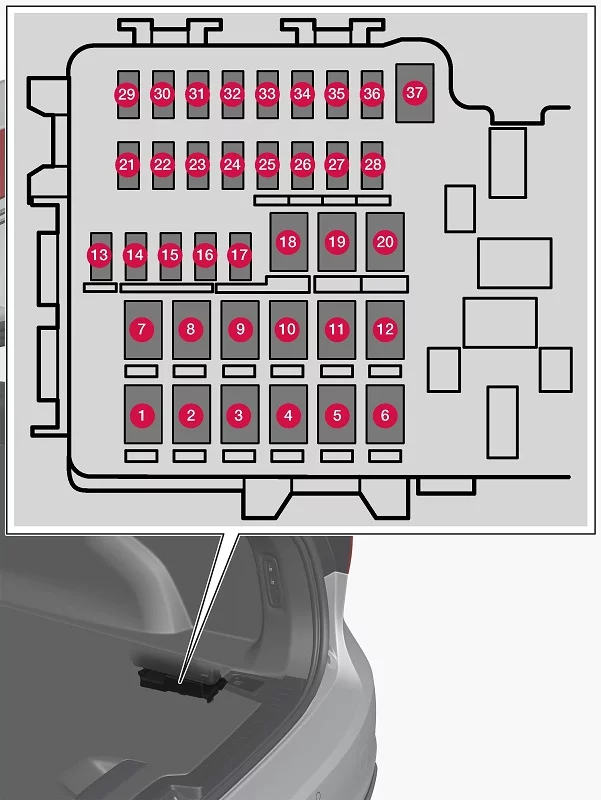

Bezpieczniki w komorze bagażnika
Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.
Centralka elektryczna znajduje się za panelem po prawej stronie.
Po wewnętrznej stronie pokrywy znajdują się specjalne szczypce, które ułatwiają wymianę przepalonych bezpieczników.
Rozmieszczenie bezpieczników pokazano po wewnętrznej stronie pokrywy. Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis bezpiecznika może dotyczyć mniejszej ich liczby niż podano w tabeli, albo może nie występować wcale, zależnie od wyposażenia samochodu.
Gdy jednej pozycji odpowiada kilka wartości z tabeli, wynika to z różnic w poziomie wyposażenia. W takim przypadku należy kierować się wartością bezpiecznika, który jest wymieniany. W razie wątpliwości – skontaktować się ze stacją obsługi. Zaleca się kontakt z autoryzowaną stacją obsługi Volvo.
Numer | Opis | Ampery [A] | Typ |
---|---|---|---|
1 | Ogrzewanie szyby tylnej | 30 | MCase |
2 | – | – | MCase |
3 | Sprężarka, zawieszenie pneumatyczne | 40 | MCase |
4 | – | – | MCase |
5 | – | – | MCase |
6 | – | – | MCase |
7 | Moduł drzwi, prawy tylny | 20 | MCase |
8 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 30 | MCase |
9 | Drzwi bagażnika sterowane elektrycznie | 25 | MCase |
10 | Moduł drzwi, prawy tylny | 20 | MCase |
11 | Moduł sterujący haka holowniczego | 40 | MCase |
12 | Napinacz pasa bezpieczeństwa, prawa strona | 40 | MCase |
13 | Wewnętrzne cewki przekaźników | 5 | Micro |
14 | Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym | 15 | Micro |
15 | Moduł drzwi, lewy tylny | 20 | Micro |
16 | Blokada antyalkoholowa | 5 | Micro |
17 | – | – | Micro |
18 | Moduł sterujący haka holowniczego | 25 | MCase |
Moduł akcesoriów | 40 | ||
19 | Moduł drzwi, lewy przedni | 20 | MCase |
20 | Napinacz pasa bezpieczeństwa, lewa strona | 40 | MCase |
21 | Kamera parkowania | 5 | Micro |
22 | Oświetlenie tylne (cofania) | 10 | Micro |
23 | – | – | Micro |
24 | – | – | Micro |
25 | – | – | Micro |
26 | – | – | Micro |
27 | – | – | Micro |
28 | Ogrzewanie fotela, lewego tylnego | 15 | Micro |
29 | – | – | Micro |
30 | Blind Spot Information (BLIS) | 5 | Micro |
31 | – | – | Micro |
32 | Napinacz pasa bezpieczeństwa, lewa strona | 5 | Micro |
33 | Siłownik, układ wydechowy | 5 | Micro |
34 | – | – | Micro |
35 | Moduł sterujący All Wheel Drive (AWD) | 15 | Micro |
36 | Ogrzewanie fotela, prawego tylnego | 15 | Micro |
37 | – | – | MCase |
