W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo V90 z lat: 2021.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Umiejscowienie centralek elektrycznych

Volvo V90 (2021) - schematy bezpieczników i przekaźników

Rozmieszczenie centralek elektrycznych w samochodzie z kierownicą po lewej stronie. W samochodzie z kierownicą po prawej stronie centralka elektryczna pod schowkiem podręcznym znajduje się po przeciwnej stronie.

1 Komora silnika
2 Pod schowkiem podręcznym
3 Przestrzeń bagażowa

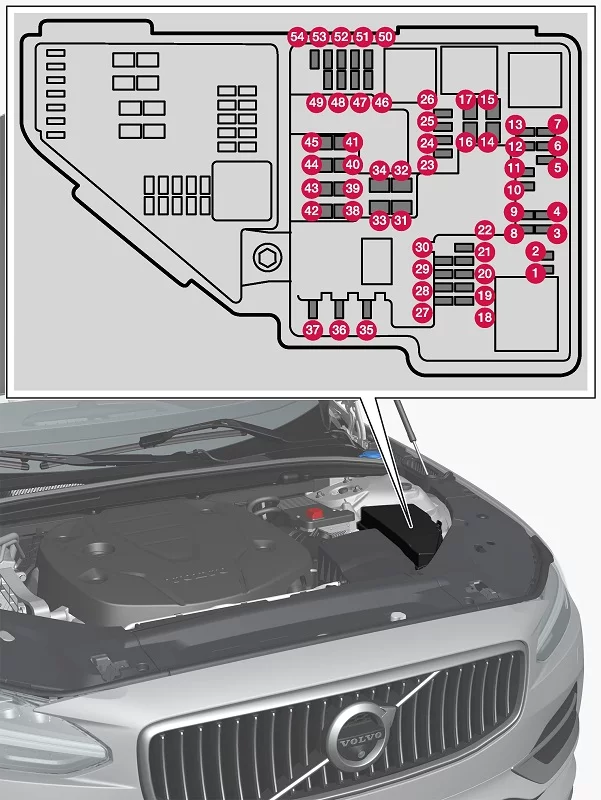

Bezpieczniki w komorze silnika

Volvo V90 (2021) - schematy bezpieczników i przekaźników

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

Po wewnętrznej stronie pokrywy znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników. Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis określonego bezpiecznika może odnosić się do mniejszej liczby podzespołów samochodu (albo może nie dotyczyć żadnego z nich), zależnie od jego wyposażenia.

Numer Opis Ampery [A] Typ
1 Micro
2 Micro
3 Moduł ciśnienia doładowania, turbosprężarka

Grupa sond lambda

15 Micro
4 Świece zapłonowe/cewki zapłonowe (silnik benzynowy)

Grupa czujników układu wydechowego, cząstki stałe/tlenki azotu (silnik wysokoprężny)

15 Micro
5 Elektrozawór pompy oleju silnikowego

Grupa sond lambda

Elektrozawór sprężarki klimatyzacji

15 Micro
6 Czujniki poziomu i temperatury oleju

Moduł świec żarowych (silnik wysokoprężny)

Grupa podzespołów silnika 1 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika).

7,5 Micro
7 Moduł sterujący silnika (ECM)

Moduł sterujący przepustnicy

Grupa podzespołów silnika 2 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka. Skład zależy od wariantu silnika).

20 Micro
8 Moduł sterujący silnika (ECM) 5 Micro
9 Micro
10 Moduł świec żarowych (silnik wysokoprężny)

Grupa podzespołów silnika 3 (podzespoły związane z działaniem silnika, w tym turbosprężarka/sprężarka i chłodzenie/sterowanie temperaturą układu napędowego. Skład zależy od wariantu silnika).

10 Micro
11 Moduł sterujący, żaluzja spojlera

Moduł sterujący, żaluzja chłodnicy

Cewki przekaźników funkcji Power Pulse (PowerPulse) (silnik wysokoprężny)

Zawór przełączający, płyn chłodzący

5 Micro
12 Pompa płynu chłodzącego 15 Micro
13 Moduł sterujący silnika (ECM) 20 Micro
14 Rozrusznik 40 MCase
15 Rozrusznik Bocznik MCase
16 Grzałka filtra paliwa (silnik wysokoprężny) 30 MCase
17 MCase
18 Moduł obliczeniowy 5 Micro
19 Micro
20 Micro
21 Moduł sterujący silnika, wałek rozrządu (silnik benzynowy) 15 Micro
22 Micro
23 Gniazdo USB, konsola między fotelami, tył 7,5 Micro
24 Gniazdo 12 V, konsola między fotelami, przód 15 Micro
25 Micro
26 Gniazdo elektryczne 12 V w przestrzeni bagażowej 15 Micro
27 Micro
28 Reflektor, lewy 15 Micro
29 Reflektor, prawy 15 Micro
30 Micro
31 Ogrzewanie przedniej szyby, lewa strona Bocznik MCase
32 Ogrzewanie przedniej szyby, lewa strona 40 MCase
33 Spryskiwacze reflektorów 25 MCase
34 Pompa płyny do spryskiwaczy, przód 25 MCase
35 Moduł sterujący skrzyni biegów

Elektryczna dźwignia skrzyni biegów

15 Micro
36 Sygnał dźwiękowy (klakson) 20 Micro
37 Syrena alarmu 5 Micro
38 Moduł sterujący, układ hamulcowy (zawory, hamulec postojowy) 40 MCase
Moduł sterujący, wspomaganie hamowania 30 MCase
39 Wycieraczki szyby przedniej 30 MCase
40 Pompa płynu do spryskiwaczy, tył 25 MCase
41 Ogrzewanie przedniej szyby, prawa strona 40 MCase
42 Nagrzewnica postojowa 20 MCase
43 Moduł sterujący, układ hamulcowy (pompa ABS) 40 MCase
44 MCase
45 Ogrzewanie przedniej szyby, prawa strona Bocznik MCase
46 Zasilane przy włączonym zapłonie: Moduł sterujący silnika, podzespoły skrzyni biegów, elektryczne wspomaganie układu kierowniczego, centralny moduł elektroniczny, moduł sterujący układu hamulcowego 5 Micro
47 Micro
48 Reflektor, prawy 15 Micro
49 Blokada antyalkoholowa 5 Micro
50 Moduł sterujący skrzyni biegów 10 Micro
51 Moduł sterujący, podłączanie akumulatora 5 Micro
52 Moduł kolizyjny (SRS) 5 Micro
53 Reflektor, lewy 15 Micro
54 Czujnik pedału przyspieszenia 5 Micro

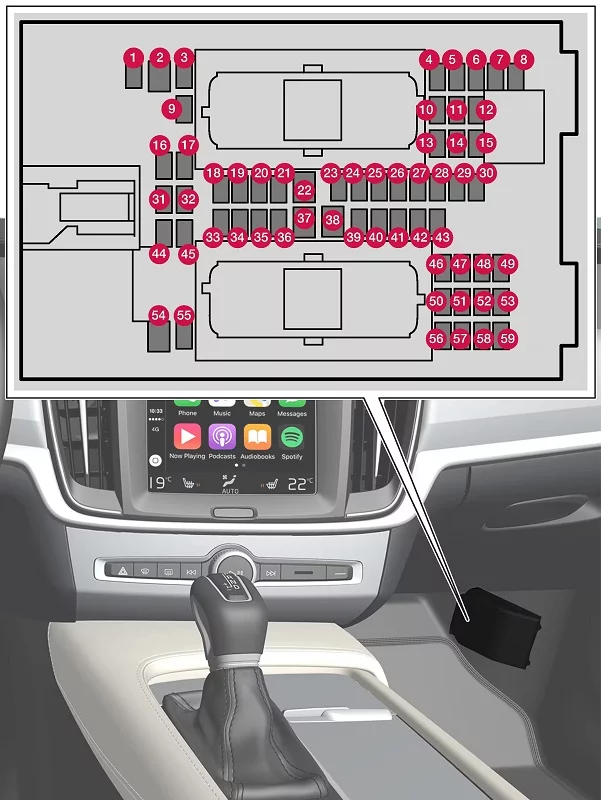

Bezpieczniki pod schowkiem podręcznym

Bezpieczniki pod schowkiem podręcznym zabezpieczają między innymi gniazda elektryczne, wyświetlacze i moduły drzwi.

Volvo V90 (2021) - schematy bezpieczników i przekaźników

Centralka elektryczna znajduje się za dywanikiem podłogowym/panelem bocznym.

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

Po wewnętrznej stronie pokrywy znajduje się naklejka przedstawiająca rozmieszczenie bezpieczników. Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis określonego bezpiecznika może odnosić się do mniejszej liczby podzespołów samochodu (albo może nie dotyczyć żadnego z nich), zależnie od jego wyposażenia.

Numer Opis Ampery [A] Typ
1 Moduł sterujący, akumulator 48 V 10 Micro
2 MCase
3 Micro
4 Czujnik ruchu 5 Micro
5 Micro
6 Wyświetlacz kierowcy 5 Micro
7 Klawiatura, konsola centralna 5 Micro
8 Czujnik nasłonecznienia 5 Micro
9 Micro
10 Micro
11 Moduł elektroniczny kierownicy 5 Micro
12 Moduł sterujący, pokrętło rozruchu i hamulec postojowy 5 Micro
13 Podgrzewana kierownica 15 Micro
14 Micro
15 Micro
16 Micro
17 Moduł sterujący, oświetlenie tylne 15 Micro
18 Moduł sterujący, klimatyzacja 10 Micro
19 Blokada kierownicy 7,5 Micro
20 Gniazdo diagnostyczne 10 Micro
21 Wyświetlacz centralny 5 Micro
22 Moduł wentylatora układu klimatyzacji, przedni 40 MCase
23 Koncentrator USB 5 Micro
24 Elementy sterowania oświetlenia

Wyłącznik oświetlenia kabiny

Przyciemnianie, wewnętrzne lusterko wsteczne

Czujniki deszczu i światła

Fotele przednie regulowane elektrycznie

Panele sterowania, drzwi tylne

Moduł wentylatora, klimatyzacja

Klawiatura, konsola między fotelami, przestrzeń na nogi przy tylnych siedzeniach

7,5 Micro
25 Moduł sterujący, funkcje wspomagające kierowcę 5 Micro
26 Konsola sufitowa 20 Micro
27 Wyświetlacz przezierny na szybie przedniej 5 Micro
28 Wyłącznik oświetlenia kabiny 5 Micro
29 Płytka do ładowania bezprzewodowego 5 Micro
30 Wyświetlacz konsoli sufitowej 5 Micro
31 Micro
32 Micro
33 Moduł drzwi, prawy tylny 20 Micro
34 Skrzynka bezpieczników, przestrzeń bagażowa 10 Micro
35 Moduł sterujący, łączność internetowa samochodu

Moduł sterujący Volvo On Call

5 Micro
36 Moduł drzwi, lewy tylny 20 Micro
37 Urządzenie audio (wzmacniacz) 40 MCase
38 MCase
39 Antena wielozakresowa 5 Micro
40 Moduł sterujący, funkcje komfortowe fotela, przód 5 Micro
41 Blokada antyalkoholowa 5 Micro
42 Wycieraczka tylnej szyby 15 Micro
43 Moduł sterujący, pompa paliwa 15 Micro
44 Cewka przekaźnika, pompa oleju przekładniowego

Przetwornica 48 V

Moduł rozruchu silnika

5 Micro
45 Micro
46 Podgrzewanie fotela kierowcy 15 Micro
47 Podgrzewanie przedniego fotela pasażera 15 Micro
48 Pompa płynu chłodzącego 7,5 Micro
49 Micro
50 Moduł drzwi, lewy przedni 20 Micro
51 Moduł, aktywna amortyzacja 20 Micro
53 Otwieranie pokrywy bagażnika/drzwi bagażnika ruchem stopy 5 Micro
53 Moduł Infotainment 10 Micro
54 MCase
55 Micro
56 Moduł drzwi, prawe drzwi 20 Micro
56 Micro
57 TV (niektóre rynki) 5 Micro
59 Bezpiecznik główny dla bezpieczników 52, 53, 57 i 58 15 Micro

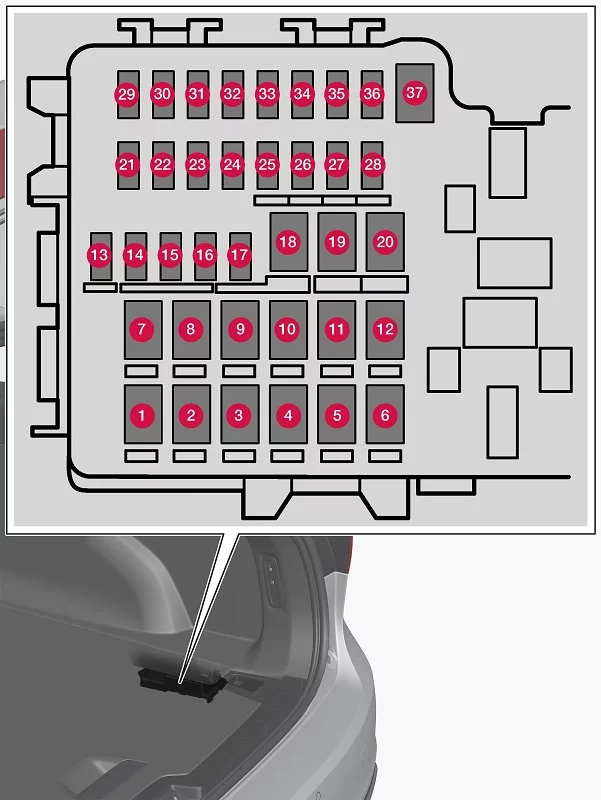

Bezpieczniki w komorze bagażnika

Bezpieczniki w przestrzeni bagażowej zabezpieczają między innymi elektrycznie regulowane fotele, poduszki powietrze i napinacze pasów bezpieczeństwa.

Volvo V90 (2021) - schematy bezpieczników i przekaźników

Centralka elektryczna znajduje się za panelem po prawej stronie.

Po wewnętrznej stronie pokrywy znajdują się szczypce, które ułatwiają procedurę wyjmowania i wkładania bezpieczników.

Funkcje i podzespoły wymienione w tabeli bezpieczników dotyczą różnych modeli i wariantów silnika. Dlatego opis określonego bezpiecznika może odnosić się do mniejszej liczby podzespołów samochodu (albo może nie dotyczyć żadnego z nich), zależnie od jego wyposażenia.

Numer Opis Ampery [A] Typ
1 Ogrzewanie szyby tylnej 30 MCase
2 MCase
3 Sprężarka, zawieszenie pneumatyczne 40 MCase
4 MCase
5 MCase
6 MCase
7 Moduł drzwi, prawy tylny 20 MCase
8 Moduł sterujący systemu redukcji tlenków azotu (NOx) (tylko silnik wysokoprężny) 30 MCase
9 Drzwi bagażnika sterowane elektrycznie 25 MCase
10 Przedni fotel pasażera z elektryczną regulacją

Moduł drzwi, prawy przedni

20 MCase
11 Moduł sterujący haka holowniczego 40 MCase
12 Napinacz pasa bezpieczeństwa, prawa strona 40 MCase
13 Wewnętrzne cewki przekaźników 5 Micro
14 Moduł sterujący systemu redukcji tlenków azotu (NOx) w silniku wysokoprężnym 15 Micro
15 Moduł drzwi, lewy tylny 20 Micro
16 Blokada antyalkoholowa 5 Micro
17 Micro
18 Moduł sterujący haka holowniczego 25 MCase
Moduł akcesoriów 40
19 Elektrycznie regulowany fotel kierowcy

Moduł drzwi, lewy przedni

20 MCase
20 Napinacz pasa bezpieczeństwa, lewa strona 40 MCase
21 Kamera parkowania 5 Micro
22 Oświetlenie tylne (cofania) 10 Micro
23 Micro
24 Micro
25 Micro
26 Micro
27 Micro
28 Ogrzewanie fotela, lewego tylnego 15 Micro
29 Micro
30 Blind Spot Information (BLIS) 5 Micro
31 Micro
32 Napinacz pasa bezpieczeństwa, lewa strona 5 Micro
33 Siłownik, układ wydechowy (silnik benzynowy) 5 Micro
34 Micro
35 Moduł sterujący All Wheel Drive (AWD) 15 Micro
36 Ogrzewanie fotela, prawego tylnego 15 Micro
37 MCase
