W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo XC90 z lat: 2006.
Volvo XC90 (2006) to kolejny rocznik pierwszej generacji tego dużego luksusowego SUV-a, który przeszedł niewielkie uaktualnienia i usprawnienia w porównaniu do wcześniejszych lat. Oto kilka kluczowych informacji na temat Volvo XC90 z roku 2006:
- Design: XC90 (2006) kontynuowało charakterystyczny design marki Volvo, cechujący się prostotą i elegancją. Model ten posiadał wyrazisty trapezoidalny grill oraz charakterystyczne reflektory, które nadawały mu rozpoznawalny wygląd.
- Wnętrze: Wnętrze XC90 (2006) pozostało przestronne i komfortowe, zapewniając miejsce dla siedmiu pasażerów w trzech rzędach siedzeń. Wykończenie wnętrza nadal było wykonane z wysokiej jakości materiałów, a układ deski rozdzielczej był ergonomiczny i przyjazny dla użytkownika.
- Technologia: Model ten oferował zaawansowane systemy bezpieczeństwa, w tym systemy antykolizyjne i boczne poduszki powietrzne. Opcje technologiczne obejmowały dostęp do systemu nawigacji oraz zaawansowanego systemu audio.
- Silniki: W roku 2006 Volvo XC90 nadal było dostępne z różnymi jednostkami napędowymi, w tym benzynowymi i dieslami. Wersje T6 były nadal jednymi z bardziej popularnych wariantów napędowych.
- Bezpieczeństwo: Bezpieczeństwo pozostawało priorytetem marki Volvo, a XC90 (2006) nadal oferowało zaawansowane rozwiązania bezpieczeństwa, co przekładało się na dobre wyniki w testach zderzeniowych.
- Ekologia: Pomimo że kwestie związane z ekologią nie były tak istotne jak obecnie, Volvo nadal starało się kontrolować emisję spalin i efektywność energetyczną.
- Popularność: XC90 (2006) kontynuowało swoją popularność w segmencie luksusowych SUV-ów, przyciągając klientów, którzy doceniali wygodę, bezpieczeństwo i funkcjonalność.
- Następca: Po roku 2006 Volvo kontynuowało produkcję XC90, wprowadzając kolejne generacje tego modelu i wprowadzając nowe innowacje i ulepszenia w zakresie technologii, bezpieczeństwa i ekologii.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

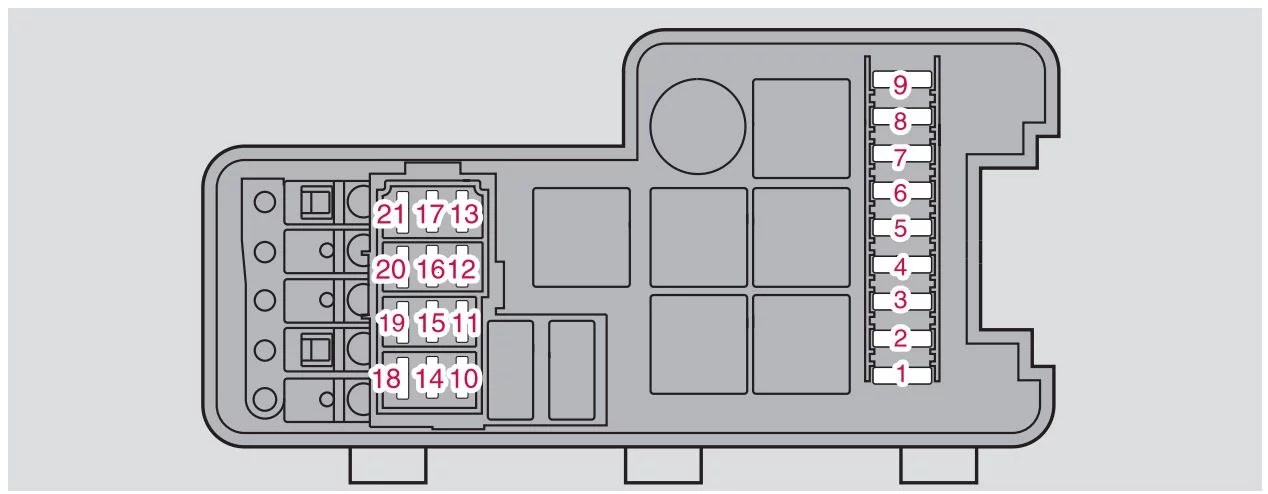

Komora silnika
| Numer | Opis | Ampery [A] |
| 1 | ABS | 30 |
| 2 | ABS | 30 |
| 3 | Spryskiwacze reflektorów | 35 |
| 4 | — | — |
| 5 | Światła dodatkowe (opcja) | 20 |
| 6 | Przekaźnik rozrusznika | 35 |
| 7 | Wycieraczki | 25 |
| 8 | — | — |
| 9 | Pompa paliwowa | 15 |
| 10 | Cewki zapłonowe, moduł sterujący silnika | 20 |
| 11 | Czujnik pedału przepustnicy, sprężarka klimatyzacji, wentylator skrzynki elektrycznej | 10 |
| 12 | Moduł sterujący silnika, wtryskiwacze paliwa, czujnik masowego przepływu powietrza | 15 |
| 13 | — | — |
| 14 | Podgrzewany czujnik(i) tlenu | 20 |
| 15 | Nagrzewnica wentylacji skrzyni korbowej, zawory elektromagnetyczne (V8), czujnik masowego przepływu powietrza (V8), moduł sterujący silnika (V8) | 15 |
| 16 | Światła mijania po stronie kierowcy | 20 |
| 17 | Światła mijania po stronie pasażera | 20 |
| 18 | — | — |
| 19 | Zasilanie modułu sterującego silnika, przekaźnik silnika | 5 |
| 20 | Światła postojowe | 15 |
| 21 | — | — |

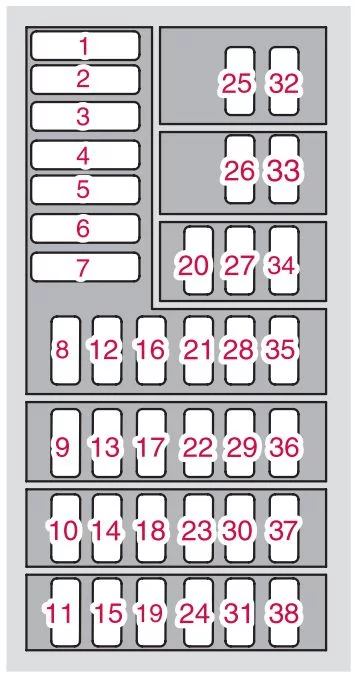

Przedział pasażerski (na krawędzi deski rozdzielczej)
Bezpieczniki znajdują się wewnątrz panelu dostępu na krawędzi deski rozdzielczej, po stronie kierowcy
| Numer | Opis | Ampery [A] |
| 1 | Dmuchawa – system grzewczy | 30 |
| 2 | Wzmacniacz dźwięku | 30 |
| 3 | Fotel kierowcy sterowany elektrycznie (opcja) | 25 |
| 4 | Elektryczny fotel pasażera (opcja) | 25 |
| 5 | Drzwi kierowcy – centralny zamek, elektryczne szyby, lusterko wsteczne | 25 |
| 6 | Drzwi pasażera z przodu – centralny zamek, elektryczne szyby, lusterko boczne | 25 |
| 7 | — | — |
| 8 | — | 15 |
| 9 | Audio, system nawigacji (opcja) | 10 |
| 10 | Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta skrętu kierownicy, moduł kierownicy | 5 |
| 11 | Wyłącznik zapłonu, SRS, moduł sterujący silnika, immobilizer, moduł sterujący skrzynią biegów (V8) | 7,5 |
| 12 | Oświetlenie sufitowe, górny elektroniczny moduł sterujący | 10 |
| 13 | Szyberdach (opcja) | 15 |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | — | — |
| 38 | — | — |

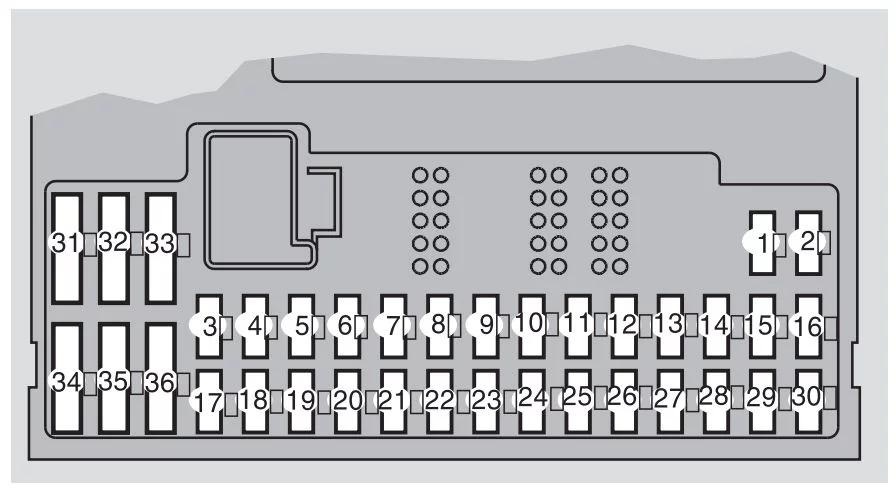

Przedział pasażerski (za plastikową osłoną, po stronie kierowcy)
Ta skrzynka bezpieczników znajduje się za plastikową osłoną pod kierownicą.
| Numer | Opis | Ampery [A] |
| 1 | Podgrzewany fotel pasażera | 15 |
| 2 | Podgrzewany fotel kierowcy | 15 |
| 3 | Klakson | 15 |
| 4 | — | — |
| 5 | System nagłośnienia | 10 |
| 6 | — | — |
| 7 | — | — |
| 8 | Syrena alarmowa | 5 |
| 9 | Zasilanie włącznika świateł hamowania | 5 |
| 10 | Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy, czujnik masy pasażera (USA) | 10 |
| 11 | Gniazdka 12 V – przednie i tylne siedzenia | 15 |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | ABS, STC/DSTC | 5 |
| 16 | Wspomaganie kierownicy, reflektory Bi-Xenon (opcja) | 10 |
| 17 | Przednie światło przeciwmgielne po stronie kierowcy (opcja) | 7,5 |
| 18 | Przednie światło przeciwmgłowe po stronie pasażera (opcja | 7,5 |
| 19 | — | — |
| 20 | Pompa płynu chłodzącego (V8) | 5 |
| 21 | Moduł sterujący skrzynią biegów | 10 |
| 22 | Światła drogowe po stronie kierowcy | 10 |
| 23 | Światła drogowe po stronie pasażera | 10 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | Elektryczny fotel pasażera (opcja) | 5 |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | Pompa próżniowa | 20 |
| 34 | Pompa – spryskiwacze przedniej i tylnej klapy | 15 |
| 35 | — | — |
| 36 | — | — |

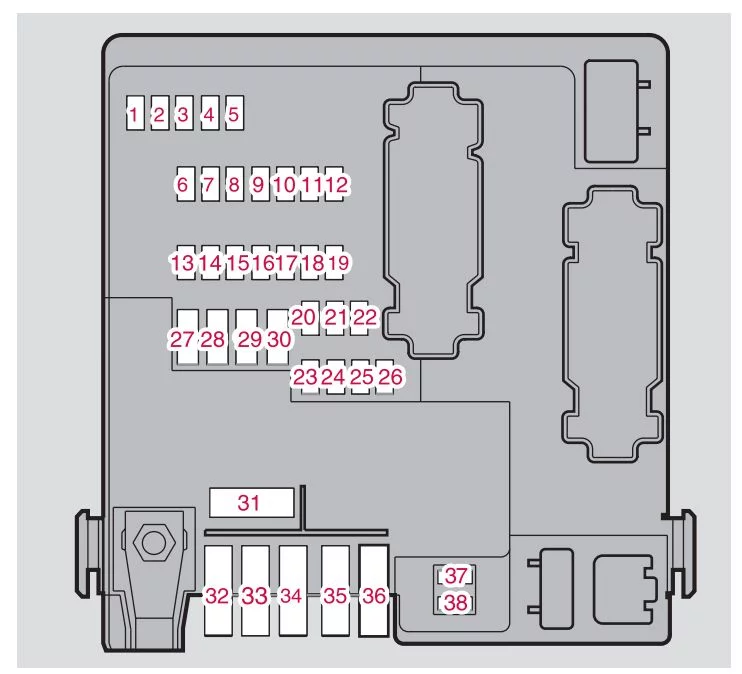

Bagażnik
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni bagażowej.
| Numer | Opis | Ampery [A] |
| 1 | Światła zapasowe | 10 |
| 2 | Światła postojowe, przeciwmgielne, oświetlenie przedziału ładunkowego, oświetlenie tablicy rejestracyjnej, diody świateł hamowania | 20 |
| 3 | Akcesoria | 15 |
| 4 | — | — |
| 5 | Tylny moduł elektroniczny | 10 |
| 6 | System nawigacji (opcja), odbiornik radiowy, rozrywka dla tylnych siedzeń (akcesoria) | 7,5 |
| 7 | Okablowanie przyczepy (30 kanałów) | 15 |
| 8 | Gniazdo 12 V w bagażniku | 15 |
| 9 | Tylne drzwi po stronie pasażera – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej | 20 |
| 10 | Tylne drzwi po stronie kierowcy – szyba sterowana elektrycznie, funkcja wyłączania szyby elektrycznej | 20 |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | Subwoofer (opcja), tylny system klimatyzacji (opcja) | 15 |
| 15 | — | — |
| 16 | — | — |
| 17 | Dźwięk akcesoriów | 5 |
| 18 | — | — |
| 19 | Wycieraczka tylnej szyby | 15 |
| 20 | Okablowanie przyczepy (15-fazowe) – opcja | 20 |
| 21 | — | — |
| 22 | — | — |
| 23 | Napęd na wszystkie koła | 7,5 |
| 24 | — | — |
| 25 | — | — |
| 26 | Asystent parkowania | 5 |
| 27 | Bezpiecznik główny: okablowanie przyczepy, wspomaganie parkowania, napęd na wszystkie koła | 30 |
| 28 | Centralny zamek | 15 |
| 29 | Oświetlenie przyczepy po stronie kierowcy: światła postojowe, kierunkowskaz | 25 |
| 30 | Oświetlenie przyczepy od strony pasażera: światło hamowania, światło przeciwmgielne, kierunkowskaz (opcja) | 25 |
| 31 | Bezpiecznik główny: bezpieczniki 37 i 38 | 40 |
| 32 | — | — |
| 33 | — | — |
| 34 | — | – |
| 35 | — | — |
| 36 | — | — |
| 37 | Ogrzewana tylna szyba | 20 |
| 38 | Ogrzewana tylna szyba | 20 |
