Volvo FH 13 (2002-2012) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FH 13 z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012. Volvo FH13 to ciężarowy samochód ciężarowy wprowadzony na rynek w 2002 roku jako następca FH12. Produkowany był do 2012 roku. Charakteryzował się zupełnie nowym designem, wyposażeniem i […]

05/13/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo FH 13 z lat: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.

Volvo FH13 to ciężarowy samochód ciężarowy wprowadzony na rynek w 2002 roku jako następca FH12. Produkowany był do 2012 roku. Charakteryzował się zupełnie nowym designem, wyposażeniem i technologią. Samochód ten był wykorzystywany zarówno do transportu towarów, jak i do przewozu ludzi w postaci autobusów.

Jednym z najważniejszych elementów Volvo FH13 było zastosowanie nowych silników, które spełniały normy emisji spalin Euro 3 i Euro 4. Silniki te charakteryzowały się wysoką mocą i momentem obrotowym, co zapewniało im doskonałe osiągi. W zależności od wersji, samochód był wyposażony w silniki o mocy od 360 do 520 KM.

Inną ważną cechą Volvo FH13 była wysoka jakość wykonania. Kabina kierowcy była przestronna i dobrze wyposażona, zapewniając kierowcy komfortową pracę przez cały dzień. W kabinie zastosowano wiele innowacyjnych rozwiązań, takich jak systemy bezpieczeństwa i nowoczesne systemy informatyczne, które ułatwiały pracę kierowcy.

Volvo FH13 był także bardzo elastyczny i dopasowany do różnych potrzeb klientów. Był dostępny w różnych wersjach, w tym jako pojazd do transportu długodystansowego, a także jako samochód specjalistyczny, np. do przewozu mleka czy paliw. Samochód ten był bardzo popularny w Europie, a także w innych częściach świata, gdzie ceniono jego niezawodność i trwałość.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Lokalizacja

Volvo FH 13 (2002-2012) - schematy bezpieczników i przekaźników

Opis

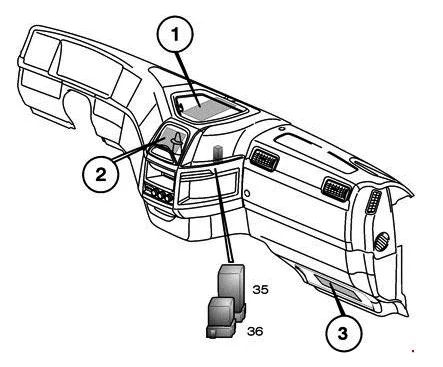

  1. Skrzynka bezpieczników i przekaźników
  2. Skrzynka przekaźników 1
  3. Skrzynka przekaźników 2
  4. 35. Wysokociśnieniowy spryskiwacz reflektorów / 36. Tempomat adaptacyjny (ACC)
Zobacz także:  Volvo S80 (2009) - schematy bezpieczników i przekaźników

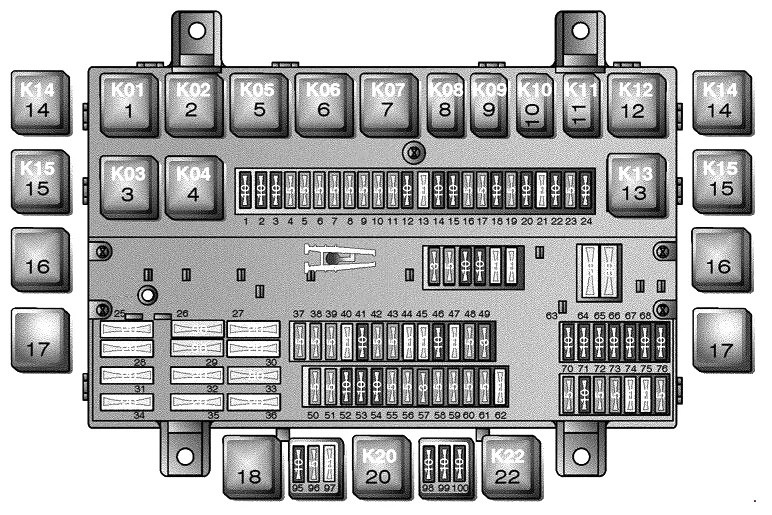

Skrzynka bezpieczników i przekaźników

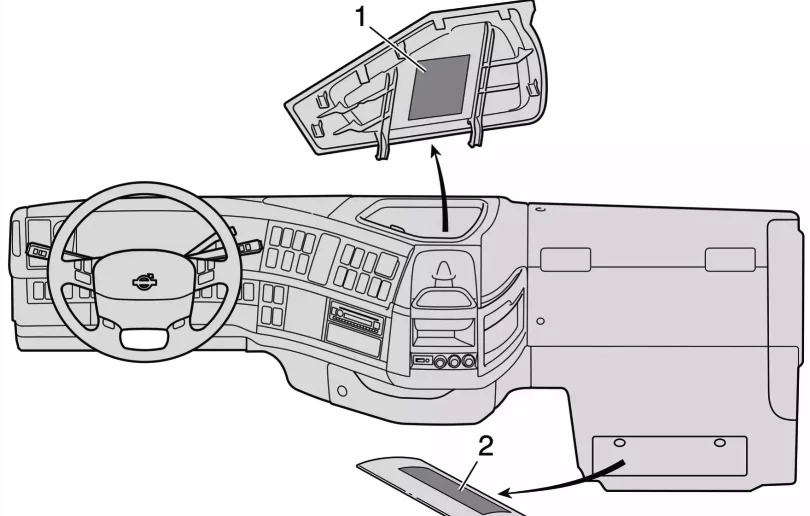

Aby uzyskać dostęp, zdejmij osłonę ochronną.

Volvo FH 13 (2002-2012) - schematy bezpieczników i przekaźników



Volvo FH 13 (2002-2012) - schematy bezpieczników i przekaźników

Opis

1 10A TPM (monitorowanie ciśnienia w oponach)
2 10A Lampka bagażnika
3 10A Reflektor, lampka siodła
4 Aplikacja 5A. siedzenie, pochylenie kabiny, oświetlenie bagażnika/siodło, oświetlenie wnętrza
5 5A Oprzyrządowanie (klasa 30)
6 Osuszacz powietrza 5A
7 ECU samochodu 5A, immobilizer
8 5A Przyrządy, TPM (monitorowanie ciśnienia w oponach), tachograf
9 5A Inhibitory zasięgu i obszaru, Dynafleet
10 Czujnik NOx 5A, system poboru opłat
11 ECU wybieraka biegów 5A
12 Komputer/zwalniacz skrzyni biegów 10A
13 15A Wycieraczki
14 10A Zapalniczka do papierosów, centralna lampka do przechowywania
15 10A Podgrzewacz separatora wody i woda w odpływie paliwa
16 5A Blokada mechanizmu różnicowego, WOM
17 Sterowanie 5A LCM
18 10A Klakson, zawór elektromagnetyczny klaksonu
19 5A Klimatyzacja, bramka FMS
20 10A Sterowanie ogrzewaniem postojowym
21 15A Wentylator, jednostka klimatyczna
22 10A Światła wewnętrzne
23 5A Zawieszenie pneumatyczne
24 10A Osuszacz powietrza, ogrzewanie postojowe ADR, el. Podgrzewane lustra
25 Dostawa przyczepy 20A ABS/EBS
26 30A Skrzynka bezpieczników producenta nadwozia
27 20A el. podnośnik szyby lewej, el. Podgrzewane lustra
28 20A Dostawa ciężarówki ABS/EBS
29 Ekspres do kawy 30A
30 20A el. szyba elektryczna, prawa strona
31 20A Bezpiecznik główny dla bezpieczników 95-97
32 20A Klimatyzacja
33 30A el. pochylenie kabiny
34 Wzmacniacz dużej mocy 20A
35 20A el. regulowane siedzisko
36 20A Przyczepa z lekkim łańcuchem cofania
37 Telefon 5A, Dynafleet
38 5A Podnoszone światła
39 5A Lusterka wsteczne regulowane e-mailem
40 15A Sterownik silnika
41 10A Elektrozawory silnika
42 5A Sprzęgło wentylatora chłodzącego, przekaźnik podgrzewania silnika
43 5A BBM (moduł nadwozia), rok prod. wyłącznik główny BBOX-EF
44 15A Przetwornica napięcia 1, radio, kamera cofania
45 15A Konwerter napięcia 2, gniazdo 12 V
46 10A Migające światło ostrzegawcze
47 15A Klimatyzacja
48 5A ABS/EBS
49 3A Zawieszenie pneumatyczne / A-ride / J-ride
50 5A Telefon
51 5A Hydrauliczna oś kierowana
52 10A Funkcje w położeniu kluczyka „R”, wstępne podgrzewanie silnika
53 10A Sygnały świetlne
54 10A Bramka Dynafleet FMS
55 5A Poduszka powietrzna SRS, napinacz pasa bezpieczeństwa
56
57 3A dźwignia zmiany biegów/zwalniacz
58 5A Sterowanie generatorem, główny wyłącznik akumulatora ADR
59 5A Kamera cofania
60 5A Hydrauliczna oś kierowana
61 5A Wspornik składanego lusterka wstecznego, Japonia, alarm antywłamaniowy, komunikacja Volvo
62 15A Podgrzewacz paliwa, przewód termiczny
63 System alkoholowy 10A
64 System opłat drogowych 10A
65 10A Układ centralnego smarowania
66 10A Szyberdach
67 10A Lampki do czytania, lampki nocne
68 Lodówka 10A
69 Gniazdo 5A 12V
70 10A Dostawa przyczepy ABS/EBS, (kl. 15)
71 5A Akcesoria
72 10A System poziomowania reflektorów
73 5A Wskaźnik podnoszenia bocznego
74 15A Wysokociśnieniowy spryskiwacz reflektorów
75 15A E-mail podgrzewane fotele i el. wentylowane siedzisko
76 5A ADR, przekaźnik zwarciowy D+, wentylator deski rozdzielczej
95 10A Centralny zamek drzwi
96 5A Alarm antywłamaniowy
97 15A Autonomiczna grzałka
98 10 A
99 10 A
100 10 A
Przekaźniki
1 Przełącznik uruchamiania, pozycja radia
2 EMS (system zarządzania silnikiem)
3 rozrusznik
4 Skrzynka bezpieczników producenta nadwozia (klasa 15)
5 I-Shift/Powertronic/zwalniacz
6 Klimatyzator wentylatora
7 Przerywana wycieraczka
8 Blokada strefy skrzyni biegów
9 Światła wewnętrzne
10 Siodło, światło robocze
11 Zawieszenie pneumatyczne
12 Światło cofania, przyczepa
13 Sterowany generatorem
14 Przekaźnik opóźnienia czasowego, winda wózka, jazda A
15 Przełącznik czasowy, wózek jezdny, jazda A, z ogranicznikiem nacisku na oś
16 Czujnik deszczu, szybka wycieraczka
17
18 Podnośnik typu Bogie, A-ride, z ogranicznikiem nacisku na oś
20 Człowiek. wyłącznik główny BBOX-EF
22 Gniazdo 24V
Zobacz także:  Volvo V40 (2018) - schematy bezpieczników i przekaźników

Skrzynka przekaźników 1

Volvo FH 13 (2002-2012) - schematy bezpieczników i przekaźników

Opis

23 Pochylenie kabiny
24 Centralne smarowanie
25 znak świetlny
26 Składany wspornik lusterka wstecznego (Japonia)
27 el. regulowane siedzisko
28 Wentylator klimatyzatora, 1. prędkość (z ogrzewania postojowego)
29 Składany wspornik lusterka wstecznego (Japonia)
30 Migające światło
31 Podgrzewacz paliwa, termolina
32  –
33  –
34  –

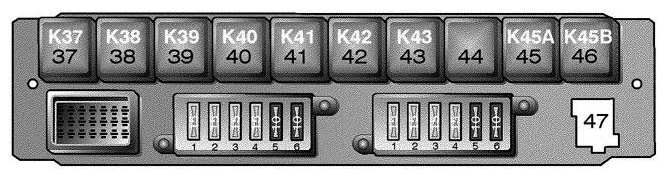

Skrzynka przekaźników 2

Zobacz także:  Volvo V90 (2021) - schematy bezpieczników i przekaźników

Volvo FH 13 (2002-2012) - schematy bezpieczników i przekaźników

Opis

Lewy
1 15 –
2 15 –
3 15 –
4 15 –
5 10 –
6 10 –
Prawy
1 15 –
2 15 –
3 15 –
4 15 –
5 10 –
6 10 –
Przekaźniki
37 Światła postojowe
Przygotowanie zabudowy, światła wymiennej zabudowy
Przygotowanie zabudowy, światło pługa, reflektory
Trening zabudowy
Szkolenie zabudowy, wymiana zabudowy
Przygotowanie zabudowy, reflektory
Przygotowanie zabudowy, rozruch zewnętrzny
Dodatkowe światło cofania, ciężarówka
Wskaźnik podnoszenia bocznego
Szkolenie zabudowy, podwójna prędkość
Szkolenie zabudowy , podwójna prędkość
38 Przygotowanie kulturysty, wymiana świateł nadwozia
39 Przygotowanie ciała, światło pługa, reflektory punktowe
40 Przygotowanie nadwozia
41 Przygotowanie nadwozia, wymiana ciała
42 Przygotowanie nadwozia, reflektory
43 Przygotowanie nadwozia, start zewnętrzny
44 Dodatkowe światło cofania, ciężarówka
45 Wskazanie podnoszenia bocznego
Przygotowanie nadwozia, podwójna prędkość
46 Przygotowanie nadwozia, podwójna prędkość

Dodatkowe elementy

  • 89 Tachograf
  • 90 Przetwornica 12V, ABS przyczepa/moduł informacyjny (1007C)
  • 91 Tachograf, ADR
  • 93 Bezpiecznik główny dla bezpieczników 95-97
  • 94 Układ AdBlue

Obok akumulatora można zainstalować kolejną skrzynkę bezpiecznikową z bezpiecznikami wykonanymi w postaci bezpieczników.

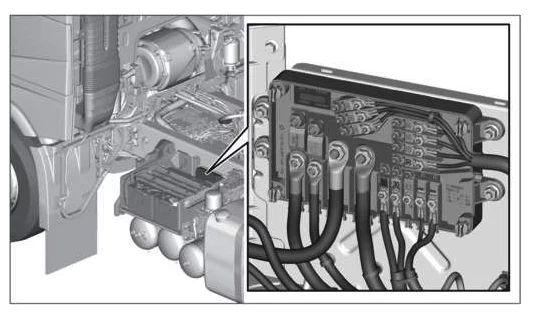

Skrzynka obok akumulatora

Volvo FH 13 (2002-2012) - schematy bezpieczników i przekaźników

Opis

  1. Korpus 200A
  2. 100A FRC Kabina kierowcy, centrum bezpieczników i przekaźników
  3. 30A Sterowanie podwoziem przednim FCIOM
  4. 30A Centrum sterowania podwoziem CCIOM
  5. 30A Sterowanie tylnym podwoziem RCIOM
  6. 30A Sterowanie podwoziem przednim FCIOM
  7. 30A Centrum sterowania podwoziem CCIOM
  8. 30A Sterowanie tylnym podwoziem RCIOM
  9. 30A Kierowanie przednią osią FAS
  10. 40A Chłodnica postojowa PCCU
  11. 23A Jednostka sterująca po zabiegu ACM
  12. 23A Sterowanie osią pomocniczą.
