W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2004.
W roku 2004, model Volvo S80 nadal kontynuował produkcję w ramach pierwszej generacji, która została wprowadzona na rynek w 1998 roku. Ten luksusowy sedan odznaczał się zaawansowanymi technologiami, dbałością o bezpieczeństwo oraz komfort – charakterystycznymi cechami marki Volvo.
Oto kilka kluczowych cech i informacji na temat modelu Volvo S80 z roku 2004:
- Design i Komfort: W 2004 roku, Volvo S80 prezentowało wyraźny design, który łączył elegancję z funkcjonalnością. Kabina pasażerska była przestronna i starannie wykończona, zapewniając komfortową podróż dla kierowcy i pasażerów.
- Bezpieczeństwo: Bezpieczeństwo zawsze było priorytetem w samochodach Volvo. Model S80 z roku 2004 wyposażony był w zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne rozwiązania aktywnej i pasywnej ochrony przed kolizją.
- Technologie i Wyposażenie: Samochód oferował zaawansowane technologie, w tym systemy nawigacji, systemy audio wysokiej jakości oraz asystentów kierowcy. Dbałość o wygodę i nowoczesność była charakterystyczną cechą modelu.
- Silniki i Wybór: W 2004 roku, Volvo S80 było dostępne z różnymi wariantami silnikowymi, obejmującymi jednostki benzynowe i turbodiesle. To pozwalało klientom dostosować moc i osiągi do swoich preferencji oraz indywidualnych potrzeb.
- Jakość Jazdy: Samochody marki Volvo zawsze były znane z wysokiego komfortu jazdy i jakości prowadzenia. Zawieszenie i układ kierowniczy były zaprojektowane, aby zapewnić płynność i wygodę podczas podróży.
- Warianty Modelu: W 2004 roku wprowadzono różnorodne warianty modelu, które mogły obejmować różne opcje wyposażenia i stylistyki, dając klientom większy wybór w zależności od ich preferencji.
- Rozpoznawalność Marki: Model S80 kontynuował wzmacnianie reputacji marki Volvo jako producenta luksusowych, bezpiecznych i nowoczesnych samochodów.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

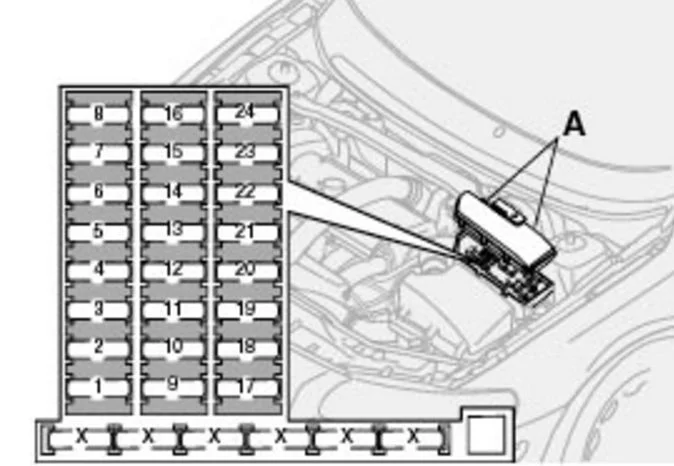

Komora silnika
| Numer | Opis | Ampery [A] |
| 1 | Akcesoria | 25 |
| 2 | Światła pomocnicze (opcja) | 20 |
| 3 | — | — |
| 4 | Czujniki tlenu | 20 |
| 5 | Nagrzewnica wentylacyjna skrzyni korbowej, zawory elektromagnetyczne | 10 |
| 6 | Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze | 15 |
| 7 | Moduł przepustnicy | 10 |
| 8 | Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator E-box | 10 |
| 9 | Klakson | 15 |
| 10 | — | — |
| 11 | Sprężarka kimatyzacji, cewki zapłonowe | 20 |
| 12 | Włącznik światła hamowania | 5 |
| 13 | Wycieraczki | 25 |
| 14 | ABS/STC/DSTC | 30 |
| 15 | — | — |
| 16 | Spryskiwacze szyby przedniej, wycieraczki/spryskiwacze reflektorów (niektóre modele) | 15 |
| 17 | Światła mijania z prawej strony | 10 |
| 18 | Światło mijania, lewe | 10 |
| 19 | ABS/STC/DSTC | 30 |
| 20 | Światła drogowe, lewe | 15 |
| 21 | Światła drogowe prawe | 15 |
| 22 | Rozrusznik | 25 |
| 23 | Moduł sterujący silnika, przekaźnik silnika | 5 |
| 24 | — | — |
Przedział pasażerski
| Numer | Opis | Ampery [A] |
| 1 | Światła mijania | 15 |
| 2 | Światła drogowe | 20 |
| 3 | Fotel kierowcy z napędem elektrycznym | 30 |
| 4 | Fotel pasażera z napędem elektrycznym | 30 |
| 5 | Wspomaganie kierownicy zależne od prędkości, pompa próżniowa | 15 |
| 6 | — | — |
| 7 | Podgrzewany fotel – przedni lewy (opcja) | 15 |
| 8 | Podgrzewany fotel – przedni prawy (opcja) | 15 |
| 9 | ABS/STC/DSTC | 5 |
| 10 | Światła dzienne | 10 |
| 11 | Światła dzienne | 10 |
| 12 | Wycieraczki reflektorów (niektóre modele) | 15 |
| 13 | Gniazdo elektryczne 12 V | 15 |
| 14 | Fotel pasażera z napędem elektrycznym | 5 |
| 15 | System audio, VNS | 5 |
| 16 | System nagłośnienia | 20 |
| 17 | Wzmacniacz dźwięku | 30 |
| 18 | Przednie światła przeciwmgielne | 15 |
| 19 | Wyświetlacz VNS | 10 |
| 20 | — | — |
| 21 | Automatyczna skrzynia biegów, shiftlock, rozszerzony posuw D2 | 10 |
| 22 | Kierunkowskazy | 20 |
| 23 | Moduł przełącznika reflektorów, układ klimatyzacji, pokładowe złącze diagnostyczne, moduły dźwigni kierownicy | 5 |
| 24 | Przekaźnik rozszerzonego zasilania D1: układ klimatyzacji, elektrycznie regulowane siedzenie kierowcy, informacje dla kierowcy | 10 |
| 25 | Wyłącznik zapłonu, rozrusznik przekaźnikowy, SRS, moduł sterujący silnika | 10 |
| 26 | Dmuchawa układu klimatyzacji | 30 |
| 27 | — | — |
| 28 | Moduł elektroniczny – oświetlenie grzecznościowe | 10 |
| 29 | — | — |
| 30 | Lewe przednie/tylne światła postojowe | 7,5 |
| 31 | Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej | 7,5 |
| 32 | Centralny moduł elektryczny, oświetlenie lusterka kosmetycznego, wspomaganie kierownicy, oświetlenie schowka, oświetlenie wnętrza kabiny | 10 |
| 33 | Pompa paliwowa | 15 |
| 34 | Szyberdach | 15 |
| 35 | Centralny zamek, elektryczne szyby – lewe lusterko boczne | 25 |
| 36 | Centralny zamek, elektryczne szyby – prawe lusterko boczne | 25 |
| 37 | Tylne szyby elektryczne | 30 |
| 38 | Syrena alarmowa* | 5 |
| * Należy pamiętać, że jeśli ten bezpiecznik nie jest nienaruszony lub jeśli zostanie usunięty, włączy się alarm. | ||

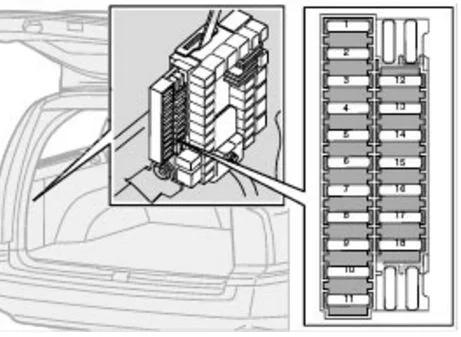

Bagażnik
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej
| Numer | Opis | Ampery [A] |
| 1 | Tylny moduł elektryczny, oświetlenie bagażnika | 10 |
| 2 | Tylne światło przeciwmgielne | 10 |
| 3 | Moduł sterowania akcesoriami | 15 |
| 4 | Światła zapasowe | 10 |
| 5 | Tylny moduł elektroniczny | 10 |
| 6 | Zmieniarka CD (opcja), System nawigacji (opcja) | 7,5 |
| 7 | Okablowanie przyczepy (30-feed) | 15 |
| 8 | Gniazdo 12 V – bagażnik | 15 |
| 9 | Zaczep przyczepy (30 posuwów) | 15 |
| 10 | Zmieniarka CD, VNS | 10 |
| 11 | Moduł sterowania akcesoriów (AEM) | 15 |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | Zaczep przyczepy (posuw 15 I) | 20 |
| 16 | Gniazdko elektryczne w bagażniku – akcesoria | 15 |
| 17 | — | — |
| 18 | — | — |
