Volvo S80 (2005) – schematy bezpieczników i przekaźników
Rocznik 2005
Zaktualizowano 31.08.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2005.
W roku 2005, model Volvo S80 nadal kontynuował produkcję w ramach pierwszej generacji, która została wprowadzona na rynek w 1998 roku. Ten luksusowy sedan wciąż charakteryzował się zaawansowanymi technologiami, dbałością o bezpieczeństwo oraz wygodę – cechy charakterystyczne dla marki Volvo.
Oto kilka kluczowych cech i informacji na temat modelu Volvo S80 z roku 2005:
- Design i Komfort: W 2005 roku, Volvo S80 prezentowało wyraźny design, który łączył elegancję z funkcjonalnością. Kabina pasażerska była przestronna i starannie wykończona, z akcentami luksusu, które podkreślały komfort podróży.
- Bezpieczeństwo: Bezpieczeństwo od zawsze było priorytetem w samochodach Volvo. Model S80 z roku 2005 był wyposażony w zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne rozwiązania aktywnej i pasywnej ochrony przed kolizją.
- Technologie i Wyposażenie: Samochód oferował zaawansowane technologie, w tym systemy nawigacji, systemy audio wysokiej jakości oraz asystentów kierowcy. Dbałość o wygodę i nowoczesność była nadal ważnym elementem modelu.
- Silniki i Wybór: W 2005 roku, Volvo S80 dostępne było z różnymi wariantami silnikowymi, obejmującymi jednostki benzynowe i turbodiesle. To pozwalało klientom dostosować moc i osiągi do swoich preferencji oraz indywidualnych potrzeb.
- Jakość Jazdy: Samochody marki Volvo zawsze były znane z wysokiego komfortu jazdy i jakości prowadzenia. Zawieszenie i układ kierowniczy były zaprojektowane, aby zapewnić płynność i wygodę podczas podróży.
- Warianty Modelu: W 2005 roku wprowadzono różnorodne warianty modelu, które mogły obejmować różne opcje wyposażenia i stylistyki, zwiększając elastyczność wyboru dla klientów.
- Rozpoznawalność Marki: Model S80 wciąż budował reputację marki Volvo jako producenta luksusowych, bezpiecznych i nowoczesnych samochodów.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

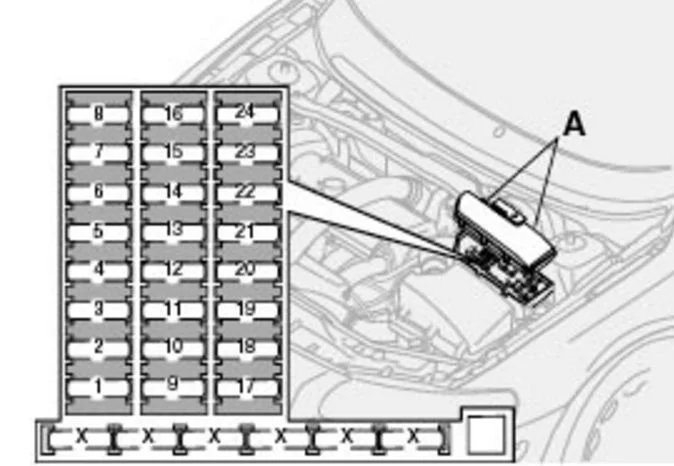

Komora silnika
| Numer | Opis | Ampery [A] |
| 1 | — | — |
| 2 | Światła pomocnicze (opcja) | 20 |
| 3 | — | — |
| 4 | Czujniki tlenu | 20 |
| 5 | Nagrzewnica wentylacyjna skrzyni korbowej, zawory elektromagnetyczne, monitor szczelności zbiornika paliwa | 10 |
| 6 | Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze | 15 |
| 7 | — | — |
| 8 | Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator E-box | 10 |
| 9 | — | — |
| 10 | — | — |
| 11 | Cewki zapłonowe | 20 |
| 12 | — | — |
| 13 | Wycieraczki | 25 |
| 14 | ABS | 30 |
| 15 | — | — |
| 16 | — | — |
| 17 | Światła mijania po stronie kierowcy | 20 |
| 18 | Przednie światła postojowe | 15 |
| 19 | ABS | 30 |
| 20 | Światło mijania po stronie pasażera | 20 |
| 21 | Pompa paliwowa | 15 |
| 22 | Rozrusznik | 35 |
| 23 | Moduł sterujący silnika, przekaźnik silnika | 10 |
| 24 | — | — |

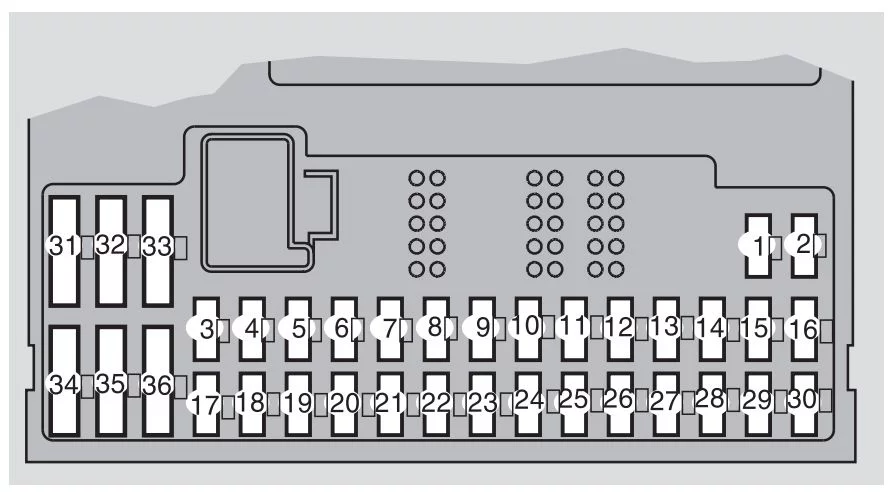

Skrzynka bezpieczników w przedziale pasażerskim za plastikową osłoną
| Numer | Opis | Ampery [A] |
| 1 | Podgrzewany fotel pasażera (opcja) | 15 |
| 2 | Podgrzewany fotel kierowcy (opcja) | 15 |
| 3 | Klakson | 15 |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | Syrena alarmowa | 5 |
| 9 | Zasilanie włącznika świateł hamowania | 5 |
| 10 | Tablica przyrządów, system klimatyzacji, elektrycznie sterowany fotel kierowcy (opcja) | 10 |
| 11 | Gniazda 12 V – przednie i tylne siedzenia | 15 |
| 12 | — | — |
| 13 | — | — |
| 14 | Wycieraczki reflektorów (niektóre modele) | 15 |
| 15 | ABS, STC/DSTC | 5 |
| 16 | Wspomaganie kierownicy, aktywne reflektory biksenonowe (opcja) | 10 |
| 17 | Przednie światło przeciwmgielne po stronie kierowcy (opcja) | 7,5 |
| 18 | Przednie światło przeciwmgielne po stronie pasażera (opcja) | 7,5 |
| 19 | — | — |
| 20 | — | — |
| 21 | Moduł sterujący skrzyni biegów, blok biegu wstecznego (skrzynia M66) | 10 |
| 22 | Światła drogowe po stronie kierowcy | 10 |
| 23 | Światła drogowe po stronie pasażera | 10 |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | Fotel pasażera elektrycznie (opcja), system audio | 5 |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | Pompa próżniowa | 20 |
| 34 | Pompka spryskiwacza – wycieraczki reflektorów (niektóre modele) | 15 |
| 35 | — | — |
| 36 | — | — |
Skrzynka bezpieczników na krawędzi deski rozdzielczej
| Numer | Opis | Ampery [A] |
| 1 | Fotel kierowcy elektrycznie (opcja) | 25 |
| 2 | Fotel pasażera z napędem elektrycznym (opcja) | 25 |
| 3 | Dmuchawa systemu klimatyzacji | 30 |
| 4 | Moduł sterujący – drzwi pasażera z przodu | 25 |
| 5 | Moduł sterujący – drzwi kierowcy | 25 |
| 6 | Oświetlenie sufitowe, górny elektryczny moduł sterujący | 10 |
| 7 | Szyberdach (opcja) | 15 |
| 8 | Wyłącznik zapłonu, system SRS, moduł sterujący silnika, immobilizer | 7,5 |
| 9 | Diagnostyka pokładowa, włącznik reflektorów, czujnik kąta kierownicy, moduł sterujący kierownicy | 5 |
| 10 | System nagłośnienia | 20 |
| 11 | Wzmacniacz systemu audio | 30 |
| 12 | Wyświetlacz systemu nawigacyjnego (opcja) | 10 |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | — | — |
| 19 | — | — |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |
| 23 | — | — |
| 24 | — | — |
| 25 | — | — |
| 26 | — | — |
| 27 | — | — |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | — | — |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | — | — |
| 38 | — | — |

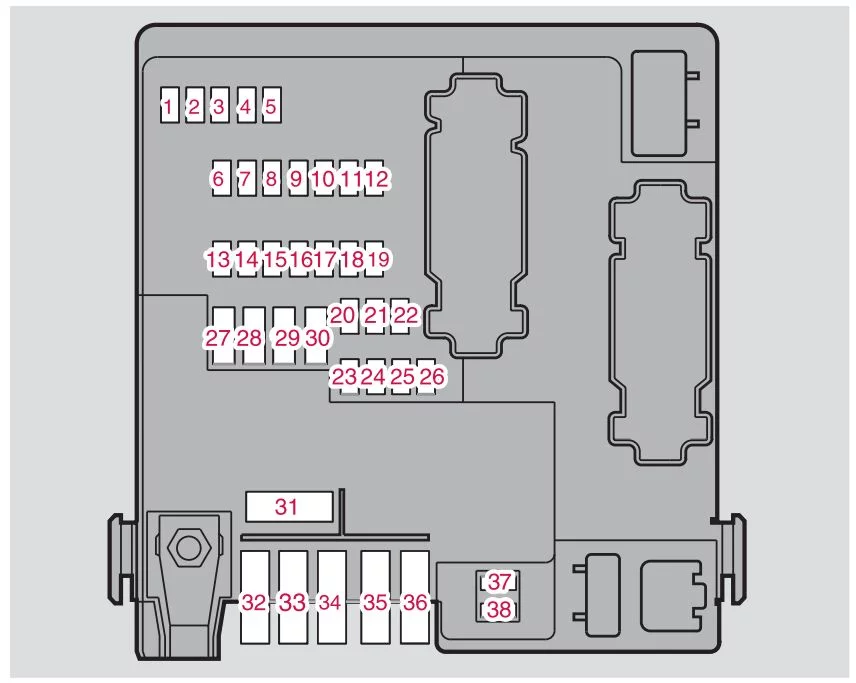

Bagażnik
Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej
| Numer | Opis | Ampery [A] |
| 1 | Światła zapasowe | 10 |
| 2 | Światła postojowe, światła przeciwmgielne, oświetlenie przestrzeni ładunkowej, oświetlenie tablicy rejestracyjnej, światła hamowania | 20 |
| 3 | Moduł sterowania akcesoriami | 15 |
| 4 | — | — |
| 5 | Tylny moduł elektroniczny | 10 |
| 6 | Zmieniarka CD (opcja), System nawigacji (opcja) | 7,5 |
| 7 | Okablowanie przyczepy (30-feed) | 15 |
| 8 | Gniazdo 12 V – bagażnik | 15 |
| 9 | Tylne drzwi boczne pasażera – okno elektryczne, funkcja wyłączania okna elektrycznego | 20 |
| 10 | Tylne drzwi po stronie kierowcy – okno elektryczne, funkcja wyłączania okna elektrycznego | 20 |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | — | — |
| 16 | — | — |
| 17 | Akcesoria audio | 5 |
| 18 | — | — |
| 19 | Składane zagłówki (opcja) | 15 |
| 20 | Okablowanie przyczepy (15-przewodowe) | 20 |
| 21 | — | — |
| 22 | — | — |
| 23 | Napęd na wszystkie koła (opcja) | 7,5 |
| 24 | System podwozia Four-C (opcja) | 15 |
| 25 | — | — |
| 26 | Asystent parkowania (opcja) | 5 |
| 27 | Główny bezpiecznik: okablowanie przyczepy, Four-C, wspomaganie parkowania, napęd na wszystkie koła | 30 |
| 28 | Centralny zamek | 15 |
| 29 | Oświetlenie po stronie kierowcy: światła postojowe, kierunkowskaz | 25 |
| 30 | Oświetlenie po stronie pasażera przyczepy: światło pozycyjne, światło hamowania, światło przeciwmgielne, kierunkowskaz | 40 |
| 31 | Główny bezpiecznik: bezpieczniki 37 i 38 | 40 |
| 32 | — | — |
| 33 | — | — |
| 34 | — | — |
| 35 | — | — |
| 36 | — | — |
| 37 | Podgrzewana tylna szyba | 20 |
| 38 | Podgrzewana tylna szyba | 20 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
