Volvo S80 (2003) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2003. W roku 2003, model Volvo S80 nadal kontynuował produkcję w ramach pierwszej generacji, którą firma wprowadziła na rynek w 1998 roku. Ten luksusowy sedan charakteryzował się zaawansowanymi technologiami, dbałością o bezpieczeństwo oraz komfort – cechy charakterystyczne marki Volvo. […]

08/31/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2003.

W roku 2003, model Volvo S80 nadal kontynuował produkcję w ramach pierwszej generacji, którą firma wprowadziła na rynek w 1998 roku. Ten luksusowy sedan charakteryzował się zaawansowanymi technologiami, dbałością o bezpieczeństwo oraz komfort – cechy charakterystyczne marki Volvo.

Oto kilka kluczowych cech i informacji dotyczących modelu Volvo S80 z roku 2003:

  1. Design i Komfort: W 2003 roku, Volvo S80 nadal prezentowało charakterystyczny dla marki design, łączący elegancję z funkcjonalnością. Kabina pasażerska była przestronna i wykończona wysokiej jakości materiałami, zapewniając komfortową podróż.
  2. Bezpieczeństwo: Bezpieczeństwo od zawsze było priorytetem w samochodach Volvo. Model S80 z roku 2003 wyposażony był w zaawansowane systemy bezpieczeństwa, takie jak systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne rozwiązania aktywnej i pasywnej ochrony przed kolizją.
  3. Technologie i Wyposażenie: Samochód oferował zaawansowane technologie, w tym systemy nawigacji, systemy audio wysokiej jakości oraz asystentów kierowcy. Dbałość o wygodę i nowoczesność była ważną cechą modelu.
  4. Silniki i Wybór: W 2003 roku, Volvo S80 dostępne było z różnymi wariantami silnikowymi, obejmującymi jednostki benzynowe i turbodiesle. To pozwalało klientom dostosować moc i osiągi do swoich preferencji oraz indywidualnych potrzeb.
  5. Jakość Jazdy: Samochody marki Volvo zawsze były kojarzone z wysokim komfortem jazdy i jakością prowadzenia. Zawieszenie i układ kierowniczy były dostosowane, aby zapewnić płynność i wygodę podczas podróży.
  6. Warianty Modelu: W 2003 roku wprowadzono różnorodne warianty modelu, które mogły obejmować różne opcje wyposażenia i stylistyki, zwiększając elastyczność wyboru dla klientów.
  7. Rozpoznawalność Marki: Model S80 kontynuował wzmacnianie reputacji marki Volvo jako producenta luksusowych, bezpiecznych i nowoczesnych samochodów.
Zobacz także:  Volvo S60 (2015) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

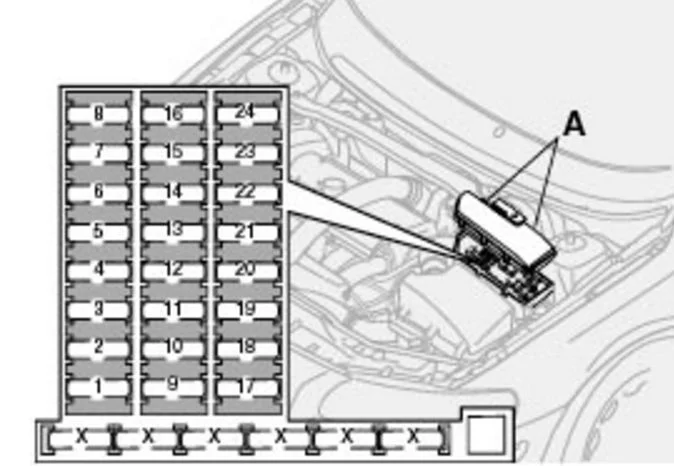

Komora silnika

Volvo S80 (2003) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Akcesoria 25
2 Światła pomocnicze (opcja) 20
3 Pompa próżniowa 15
4 Czujniki tlenu 20
5 Nagrzewnica wentylacyjna skrzyni korbowej, zawory elektromagnetyczne 10
6 Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze 15
7 Moduł przepustnicy 10
8 Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator E-box 10
9 Klakson 15
10
11 Sprężarka klimatyzacji, cewki zapłonowe 20
12 Włącznik światła hamowania 5
13 Wycieraczki 25
14 ABS/STC/DSTC 30
15
16 Spryskiwacze szyby przedniej, wycieraczki/spryskiwacze reflektorów (niektóre modele) 15
17 Światła mijania z prawej strony 10
18 Światło mijania, lewe 10
19 ABS/STC/DSTC 30
20 Światła drogowe, lewe 15
21 Światła drogowe prawe 15
22 Rozrusznik 25
23 Moduł sterujący silnika, przekaźnik silnika 5
24
Zobacz także:  Volvo C70 (1998) - schematy bezpieczników i przekaźników


Przedział pasażerski

Volvo S80 (2003) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Światła mijania 15
2 Światła drogowe 20
3 Fotel kierowcy z napędem elektrycznym 30
4 Fotel pasażera z napędem elektrycznym 30
5
6
7 Podgrzewany fotel – przedni lewy (opcja) 15
8 Podgrzewany fotel – przedni prawy (opcja) 15
9 ABS/STC/DSTC 5
10
11
12 Wycieraczki reflektorów (niektóre modele) 15
13 Gniazdo elektryczne 12 V 15
14 Fotel pasażera z napędem elektrycznym 5
15 System audio, VNS 5
16 System nagłośnienia 20
17 Wzmacniacz dźwięku 30
18 Przednie światła przeciwmgielne 15
19 Wyświetlacz VNS 10
20
21 Automatyczna skrzynia biegów, shiftlock, rozszerzony posuw D2 10
22 Kierunkowskazy 20
23 Moduł przełącznika reflektorów, układ klimatyzacji, pokładowe złącze diagnostyczne, moduły dźwigni kierownicy 5
24 Przekaźnik rozszerzonego zasilania D1: układ klimatyzacji, elektrycznie regulowane siedzenie kierowcy, informacje dla kierowcy 10
25 Wyłącznik zapłonu, rozrusznik przekaźnikowy, SRS, moduł sterujący silnika 10
26 Dmuchawa układu klimatyzacji 30
27
28 Moduł elektroniczny – oświetlenie grzecznościowe 10
29
30 Lewe przednie/tylne światła postojowe 7,5
31 Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej 7,5
32 Centralny moduł elektryczny, oświetlenie lusterka kosmetycznego, wspomaganie kierownicy, oświetlenie schowka, oświetlenie wnętrza kabiny 10
33 Pompa paliwowa 15
34 Szyberdach 15
35 Centralny zamek, elektryczne szyby – lewe lusterko boczne 25
36 Centralny zamek, elektryczne szyby – prawe lusterko boczne 25
37 Tylne szyby elektryczne, elektryczne blokady bezpieczeństwa dzieci 30
38 Syrena alarmowa* 5
* Należy pamiętać, że jeśli ten bezpiecznik nie jest nienaruszony lub jeśli zostanie usunięty, włączy się alarm.
Zobacz także:  Volvo V70 i XC70 (2012) - schematy bezpieczników i przekaźników

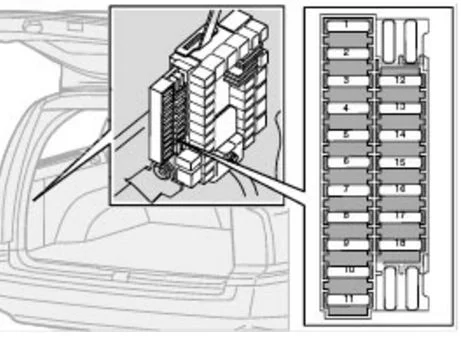

Bagażnik

Volvo S80 (2003) - schematy bezpieczników i przekaźników

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej

Numer Opis Ampery [A]
1 Tylny moduł elektryczny, oświetlenie bagażnika 10
2 Tylne światło przeciwmgielne 10
3 Moduł sterowania akcesoriami 15
4 Światła zapasowe 10
5 Odmrażacz tylnej szyby, przekaźnik 15I – osprzęt 5
6 Zwolnienie bagażnika 10
7 Składane tylne zagłówki 10
8 Tylne drzwi centralnego zamka/drzwi wlewu paliwa 15
9 Zaczep przyczepy (30 posuwów) 15
10 Zmieniarka CD, VNS 10
11 Moduł sterowania akcesoriów (AEM) 15
12
13
14 Światła stopu 7,5
15 Zaczep przyczepy (posuw 15 I) 20
16 Gniazdko elektryczne w bagażniku – akcesoria 15
17
18
