W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2002.

W roku 2002, Volvo S80 nadal kontynuowało produkcję w ramach pierwszej generacji modelu, którą firma wprowadziła na rynek w 1998 roku. Ten luksusowy sedan charakteryzował się zaawansowanymi technologiami, dbałością o bezpieczeństwo oraz wygodę – cechy charakterystyczne marki Volvo.

Oto kilka kluczowych cech i informacji na temat modelu Volvo S80 z roku 2002:

  1. Design i Komfort: W 2002 roku, Volvo S80 nadal prezentowało charakterystyczny dla marki design, który łączył prostotę z elegancją. Kabina pasażerska była przestronna i starannie wykończona, z akcentami luksusowymi podnoszącymi komfort podróży.
  2. Bezpieczeństwo: Bezpieczeństwo od zawsze było priorytetem w samochodach Volvo. Model S80 z roku 2002 był wyposażony w zaawansowane systemy bezpieczeństwa, w tym systemy kontroli trakcji, ABS, poduszki powietrzne oraz innowacyjne rozwiązania z zakresu aktywnej i pasywnej ochrony przed kolizją.
  3. Technologie i Wyposażenie: Model oferował zaawansowane technologie, takie jak systemy nawigacji, wysokiej jakości systemy audio oraz asystentów kierowcy. Dbałość o wygodę i wyposażenie wnętrza stanowiła ważny element charakterystyczny dla modelu.
  4. Silniki i Wybór: W 2002 roku, Volvo S80 było dostępne w różnych wariantach silnikowych, obejmujących jednostki benzynowe i turbodiesle. To pozwalało klientom dostosować moc i osiągi do swoich preferencji oraz potrzeb.
  5. Jakość Jazdy: Volvo S80 zawsze było kojarzone z wysokim poziomem komfortu jazdy i jakości prowadzenia. Zawieszenie i układ kierowniczy były zaprojektowane w taki sposób, aby zapewnić płynność i wygodę w trakcie podróży.
  6. Kontynuacja Wersji L6: W 2002 roku kontynuowano produkcję wersji z silnikiem benzynowym o sześciu cylindrach, co stanowiło atrakcyjną opcję dla klientów poszukujących dobrego połączenia mocy i elastyczności.
  7. Rozpoznawalność Marki: Model S80 kontynuował wzmacnianie reputacji marki Volvo jako producenta luksusowych, bezpiecznych i innowacyjnych samochodów.
Zobacz także:  Volvo XC40 Recharge Pure Electric (2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

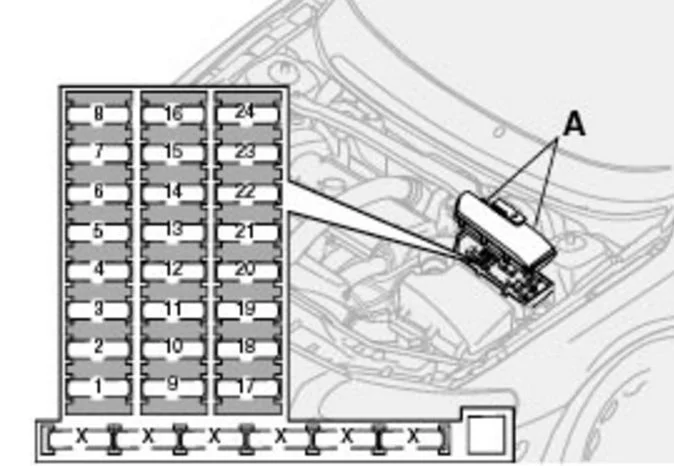

Komora silnika

Volvo S80 (2002) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Akcesoria 25
2 Światła pomocnicze (opcja) 20
3 Pompa próżniowa 15
4 Czujniki tlenu 20
5 Nagrzewnica wentylacyjna skrzyni korbowej, zawory elektromagnetyczne 10
6 Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze 15
7 Moduł przepustnicy 10
8 Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia, wentylator E-box 10
9 Klakson 15
10
11 Sprężarka klimatyzacji, cewki zapłonowe 20
12 Włącznik światła hamowania 5
13 Wycieraczki 25
14
15
16 A/ Spryskiwacze szyby przedniej i reflektorów 15
17 Światła mijania z prawej strony 10
18 Światło mijania, lewe 10
19 ABS 30
20 Światła drogowe, lewe 15
21 Światła drogowe prawe 15
22 Rozrusznik 25
23 Moduł sterujący silnika 5
24
Zobacz także:  Volvo V70 i XC70 (2014) - schematy bezpieczników i przekaźników


Przedział pasażerski

Volvo S80 (2002) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Lewe światło mijania 10
2 Prawe światło mijania 10
3 Reflektory z przednimi światłami 15
4 Światła drogowe 20
5 Fotel kierowcy z napędem elektrycznym 30
6 Fotel pasażera z napędem elektrycznym 30
7 Podgrzewane fotele przednie – lewe 15
8 Podgrzewane fotele przednie – z prawej 15
9 ABS 5
10
11
12 Wycieraczki reflektorów 15
13 Gniazdo elektryczne 12 V 20
14 Fotel pasażera zasilany elektrycznie, przełączniki klamer pasów bezpieczeństwa, SRS 5
15 System nagłośnienia 5
16 System nagłośnienia 20
17 Wzmacniacz radiowy 30
18 Przednie światła przeciwmgielne 15
19 Wyświetlacz VNS (opcja) 15
20 Przełącznik transportu 10
Moduł skrzyni biegów 5
21
22 Kierunkowskazy 20
23 Moduł przełącznika reflektorów, moduł połączeń elektrycznych,
system klimatyzacji, złącze diagnostyki pokładowej, moduły dźwigni kierownicy
5
24 Przekaźnik dla rozszerzonego kanału X: klimatyzacja,
elektrycznie sterowany fotel kierowcy, okienko tekstowe, shiftlock geartronic
10
25 Wyłącznik zapłonu, silnik rozrusznika przekaźnikowego 10
26 Dmuchawa układu klimatyzacji 30
27 Centralny zamek, elektryczne szyby, odszranianie, oświetlenie, lusterka boczne, światła ostrzegawcze drzwi, elektryczne lusterka boczne 15
28 Elektrycznie sterowany szyberdach, oświetlenie grzecznościowe, oświetlenie lusterka kosmetycznego 10
29 Telefon (opcja) 10
30 Lewe przednie/tylne światła postojowe 10
31 Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej 10
32 Centralny moduł elektryczny, oświetlenie lusterka kosmetycznego, oświetlenie wnętrza, wspomaganie kierownicy 10
33 Pompa paliwowa 15
34 Elektryczny szyberdach 15
35 Centralny zamek, elektryczne szyby – lewy przód 25
36 Odmrażacz, oświetlenie, lusterka boczne, centralny zamek, elektryczne szyby – prawy przód 25
37 Elektrycznie sterowane szyby – tylne drzwi, zabezpieczenia przed dziećmi 30
38 Syrena alarmowa* 5
* Należy pamiętać, że jeśli ten bezpiecznik nie jest nienaruszony lub jeśli zostanie usunięty, włączy się alarm.
Zobacz także:  Volvo S80 (2006) - schematy bezpieczników i przekaźników

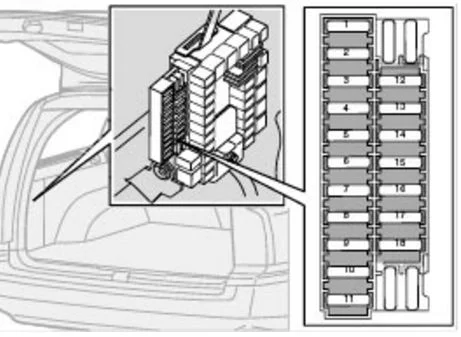

Bagażnik

Volvo S80 (2002) - schematy bezpieczników i przekaźników

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej

Numer Opis Ampery [A]
1 Tylny moduł elektryczny, oświetlenie bagażnika 10
2 Tylne światło przeciwmgielne 10
3 Światła stopu 15
4 Światła zapasowe 10
5 Ogrzewanie tylnej szyby 5
6 Zwolnienie bagażnika 10
7 Składane tylne zagłówki 10
8 Tylne drzwi centralnego zamka/drzwi wlewu paliwa 15
9 Przyczepa (30 dostaw) 15
10 Zmieniarka CD, CD ROM, VNS, antena 10
11 Moduł elektryczny – akcesoria 15
12
13
14
15 Przyczepa (15 dostaw) 15
16
17
18
