Volvo S80 (2001) – schematy bezpieczników i przekaźników

Volvo S80 (2001) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Volvo S80 z lat: 2001.

W roku 2001, model Volvo S80 nadal kontynuował produkcję w ramach pierwszej generacji, którą firma wprowadziła na rynek w 1998 roku. Samochód ten cechował się luksusem, bezpieczeństwem oraz zaawansowanymi technologiami – charakterystycznymi cechami marki Volvo.

Oto kilka kluczowych cech i informacji dotyczących modelu Volvo S80 z roku 2001:

  1. Design i Komfort: W 2001 roku, Volvo S80 nadal prezentowało charakterystyczny dla marki Volvo design, który charakteryzował się eleganckimi, prostymi liniami i wysokiej jakości materiałami. Kabina była starannie zaprojektowana, z akcentami luksusowymi, które podnosiły komfort jazdy.
  2. Bezpieczeństwo: Bezpieczeństwo było jednym z naczelnych priorytetów marki Volvo. Model S80 z roku 2001 był wyposażony w zaawansowane systemy bezpieczeństwa, w tym systemy kontroli trakcji, systemy ABS, poduszki powietrzne, a także innowacyjne systemy aktywnej i pasywnej ochrony przed kolizją.
  3. Technologie i Wyposażenie: Samochód oferował zaawansowane technologie, w tym systemy nawigacyjne, systemy audio wysokiej jakości oraz asystentów kierowcy. Dbałość o wygodę i wyposażenie była charakterystyczną cechą modelu.
  4. Warianty Silnikowe: W 2001 roku, Volvo S80 było dostępne z różnymi opcjami silnikowymi, zarówno benzynowymi, jak i turbodieslami. To pozwalało klientom dostosować moc i ekonomię jazdy do swoich preferencji.
  5. Jakość Jazdy: Pojazdy marki Volvo zawsze były kojarzone z komfortem jazdy i jakością prowadzenia. Zawieszenie i układ kierowniczy były dostosowane do zapewnienia płynności i wygody podczas podróży.
  6. Wprowadzenie L6: W 2001 roku wprowadzono wersję z silnikiem benzynowym o sześciu cylindrach, co zapewniało moc i elastyczność w różnych warunkach jazdy.
  7. Rozpoznawalność Marki: Model S80 kontynuował budowanie reputacji marki jako producenta luksusowych, bezpiecznych i zaawansowanych technologicznie samochodów.
Zobacz także:  Volvo S60 (2023) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

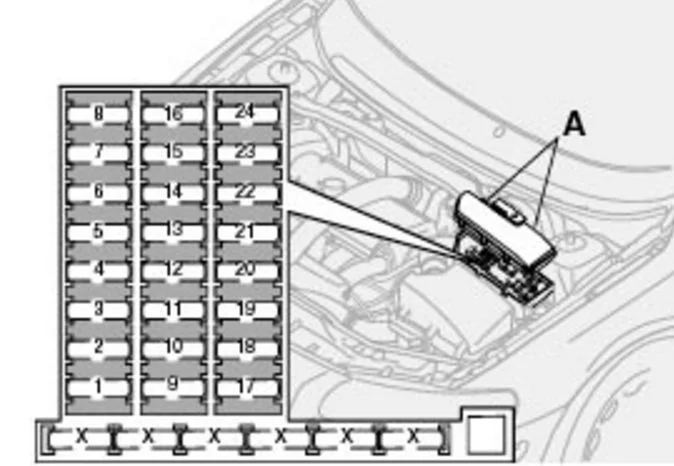

Bezpieczniki – komora silnika

Volvo S80 (2001) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Akcesoria 25
2 Światła pomocnicze (opcja) 20
3
4 Czujniki tlenu 20
5 Nagrzewnica wentylacyjna skrzyni korbowej, zawory elektromagnetyczne 10
6 Czujnik masowego przepływu powietrza, moduł sterujący silnika, wtryskiwacze 15
7 Moduł przepustnicy 10
8 Sprężarka klimatyzacji, czujnik położenia pedału przyspieszenia 10
9 Klakson 15
10
11 Sprężarka klimatyzacji, cewki zapłonowe 20
12 Włącznik światła hamowania 5
13 Wycieraczki 25
14
15
16 A/ Spryskiwacze szyby przedniej i reflektorów 15
17
18
19 ABS 30
20
21
22 Rozrusznik 25
23 Moduł sterujący silnika 5
24
Zobacz także:  Volvo V70 i XC70 (2016) - schematy bezpieczników i przekaźników


Bezpieczniki w przedziale pasażerskim

Volvo S80 (2001) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Lewe światło mijania 10
2 Prawe światło mijania 10
3 Reflektory z przednimi światłami 15
4 Światła drogowe 20
5 Fotel kierowcy z napędem elektrycznym 30
6 Fotel pasażera z napędem elektrycznym 30
7 Podgrzewane fotele przednie – lewe 15
8 Podgrzewane fotele przednie – z prawej 15
9 ABS 5
10 Lewe światło drogowe 15
11 Prawe światło drogowe 15
12 Wycieraczki reflektorów 15
13 Gniazdo elektryczne 12 V 20
14 Fotel pasażera z napędem elektrycznym 5
15 System nagłośnienia 5
16 System nagłośnienia 20
17 Wzmacniacz radiowy 30
18 Przednie światła przeciwmgielne 15
19 Wyświetlacz VNS (opcja) 15
20 Przełącznik transportu 15
Moduł skrzyni biegów
21
22 Kierunkowskazy 20
23 Moduł przełącznika reflektorów, moduł połączeń elektrycznych,
system klimatyzacji, złącze diagnostyki pokładowej, moduły dźwigni kierownicy
5
24 Przekaźnik dla rozszerzonego kanału X: klimatyzacja,
elektrycznie sterowany fotel kierowcy, okienko tekstowe, shiftlock geartronic
10
25 Wyłącznik zapłonu, silnik rozrusznika przekaźnikowego 10
26 Moduł sterujący – dmuchawa klimatyzacji 30
27 Centralny zamek, elektryczne szyby, odszranianie, oświetlenie, lusterka boczne, światła ostrzegawcze drzwi, elektryczne lusterka boczne 15
28 Elektrycznie sterowany szyberdach, oświetlenie grzecznościowe, oświetlenie lusterka kosmetycznego 10
29 Telefon (opcja) 10
30 Lewe przednie/tylne światła postojowe 10
31 Prawe przednie/tylne światła postojowe, oświetlenie tablicy rejestracyjnej 10
32 Centralny moduł elektryczny, oświetlenie lusterka kosmetycznego, oświetlenie wnętrza, wspomaganie kierownicy 10
33 Pompa paliwowa 15
34 Elektryczny szyberdach 15
35 Centralny zamek, elektryczne szyby – lewy przód 25
36 Odmrażacz, oświetlenie, lusterka boczne, centralny zamek, elektryczne szyby – prawy przód 25
37 Elektrycznie sterowane szyby – tylne drzwi, zabezpieczenia przed dziećmi 30
38 Syrena alarmowa 5
Zobacz także:  Volvo V90 (2021) - schematy bezpieczników i przekaźników

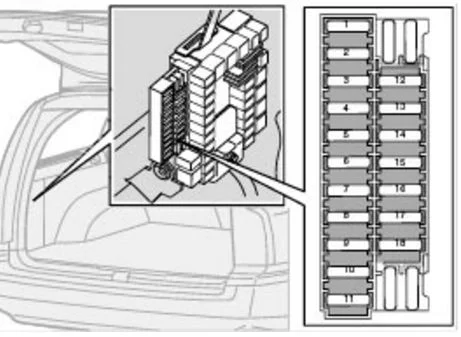

Bezpieczniki w bagażniku

Volvo S80 (2001) - schematy bezpieczników i przekaźników

Bezpieczniki w przestrzeni ładunkowej znajdują się za panelem po stronie kierowcy w przestrzeni ładunkowej

Numer Opis Ampery [A]
1 Tylny moduł elektryczny, oświetlenie bagażnika 10
2 Tylne światło przeciwmgielne 10
3 Światła stopu 15
4 Światła zapasowe 10
5 Ogrzewanie tylnej szyby 5
6 Zwolnienie bagażnika 10
7 Składane tylne zagłówki 10
8 Tylne drzwi centralnego zamka/drzwi wlewu paliwa 15
9 Przyczepa (30 dostaw) 15
10 Zmieniarka CD, CD ROM, VNS, antena 10
11
12
13
14
15 Przyczepa (15 dostaw) 15
16
17
18
